Khi có các thiết bị điện cần bù công suất phản kháng, tụ bù là lựa chọn lắp đặt hàng đầu. Trong bài tổng hợp dưới đây, chúng tôi sẽ giới thiệu về khái niệm, cấu tạo, nguyên lý làm việc và tính ứng dụng của tụ bù.
Tụ bù là gì?

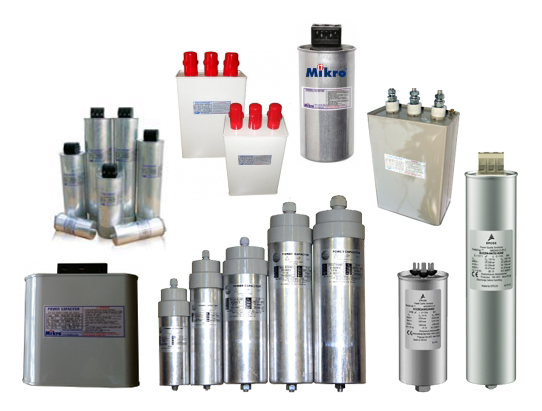

Tụ bù (hay còn được gọi là tụ bù điện, tụ bù công suất, tụ bù công suất, tụ bù công suất phản kháng) là thiết bị chất lượng điện chuyên dụng để bù công suất phản kháng trong các hệ thống điện. Thông thường, khi điện năng được truyền từ nguồn đến tải, sẽ có 2 loại công suất được sản sinh là công suất phản kháng và công suất tác dụng. Công suất tác dụng hữu ích cho hệ thống còn công suất phản kháng là phần tiêu hao, không sinh ra công nên cần sử dụng tụ bù công suất phản kháng.
Lịch sử phát triển của tụ bù

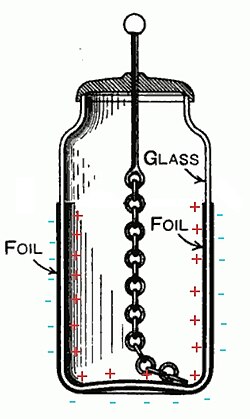

Tụ bù diện có lịch sử phát triển lâu đời, bắt nguồn từ thế kỷ 18. Pieter van Musschenbroek - nhà khoa học người Hà Lan, được coi là “cha đẻ” của tụ điện, với tên gọi đầu tiên là bình Leyden, phát minh vào năm 1745. Thiết bị này bao gồm một bình thủy tinh được phủ bên trong và bên ngoài bằng lá kim loại, với một thanh kim loại được đưa qua nút bần. Khi thanh kim loại được chạm vào và tích điện, có thể lưu trữ năng lượng điện để xả sau.
Năm 1839, một nhà triết học tự nhiên người Anh - Michael Faraday đã phát hiện ra rằng, điện tích được lưu trữ trong tụ điện tỉ lệ thuận với điện dung của tụ điện và điện áp được áp dụng. Khám phá này đặt nền tảng cho sự phát triển của tụ điện hiện đại, giúp tăng điện dung và độ tin cậy của tụ điện.
Vai trò của tụ bù trong hệ thống điện

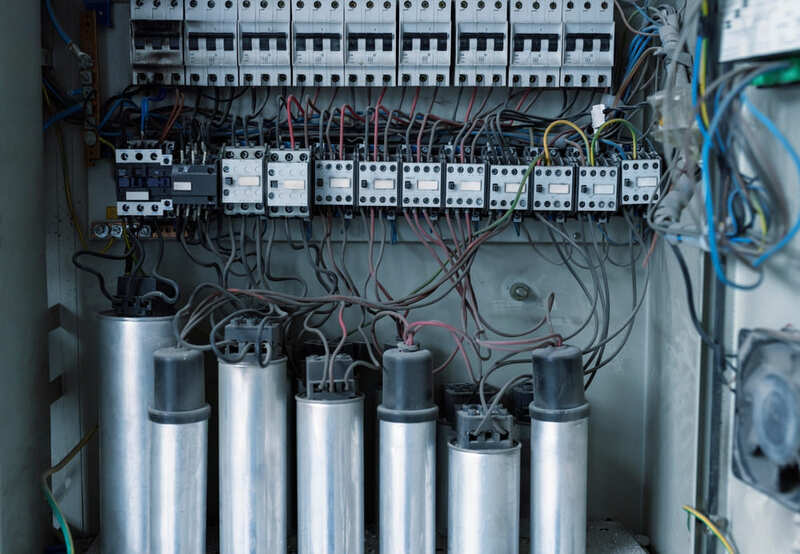

Chức năng chính của tụ bù trong hệ thống điện là bù công suất phản kháng để nâng cao hệ số cosφ nhằm đảm bảo hoạt động hiệu quả của lưới điện và tránh bị phạt tiền theo quy định của Điện lực. Đây được coi là giải pháp giảm công suất vô công hiệu quả nhất hiện nay.
Ngoài ra, tụ bù điện cũng có tác dụng làm giảm dòng điện cực đại và dao động điện áp trong hệ thống - 2 tác nhân có thể gây hư hỏng các thiết bị điện khác. Bằng cách này, tụ điện giúp kéo dài tuổi thọ của các thiết bị, chẳng hạn máy biến áp và động cơ.
Trong ngành năng lượng, việc sử dụng tụ bù có thể giảm mức tiêu thụ năng lượng lên đến 10% (Theo nghiên cứu của Viện Nghiên cứu Điện lực). Việc giảm mức tiêu thụ năng lượng không chỉ tiết kiệm chi phí mà còn có tác động tích cực đến môi trường bằng cách giảm phát thải khí nhà kính từ quá trình sản xuất điện.
Etinco là đơn vị hàng đầu về nhập khẩu và phân phối tụ bù tại Việt Nam. Hiện chúng tôi cung cấp tụ bù đến từ các thương hiệu uy tín như:
Tất cả các sản phẩm đều đảm bảo 100% chính hãng với giá cả cạnh tranh, chính sách bảo hành theo quy định của nhà sản xuất, tối thiểu 12 tháng.
Cấu tạo của tụ bù

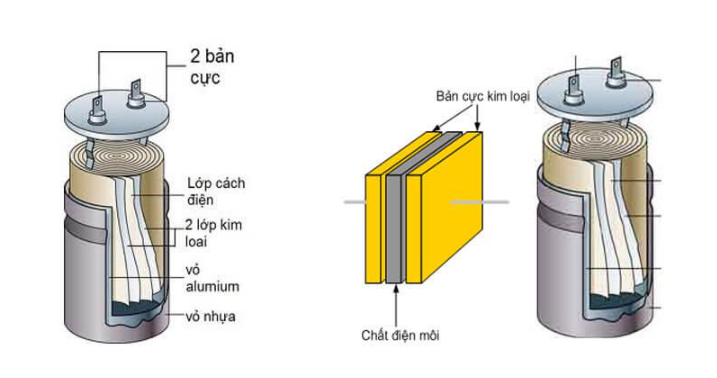

Cấu tạo đặc trưng của tụ bù gồm hai hoặc ba vật dẫn đặt cạnh nhau, được ngăn cách bởi một lớp dung môi cách điện. Phần đầu tụ bù chứa 2-3 bản cực, thực tế là 2-3 lá nhôm đặt cạnh nhau và có lớp cách điện xen giữa. Toàn bộ kết cấu như vậy được đặt trong bình hàn kín, bao bọc bên ngoài là 2 lớp vỏ gồm aluminum và nhựa.
Phần bản cực đưa ra ngoài tụ điện còn được gọi là cọc đấu nối, được dùng để kết nối với nguồn điện. Ngoài ra, tụ bù 3 pha được trang bị thêm cơ cấu ngắt điện tự động khi quá tải để ngăn ngừa tình trạng nổ tụ (ngấn phòng nổ).
Ký hiệu và thông số của tụ bù

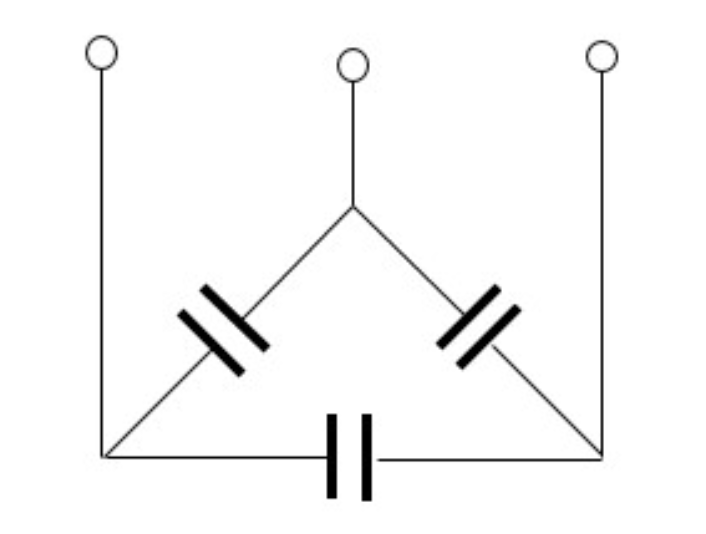

Theo bản vẽ kỹ thuật, tụ bù có ký hiệu như sau:
Các thông số cơ bản của tụ bù, bao gồm:
- Điện dung C (μF): thông số cho biết lượng công suất phản kháng tụ có thể bù. Giá trị thường gặp: 5μF, 10μF, 20μF, 25μF, 50μF,... đến hàng nghìn μF.
- Điện áp định mức U (V): điện áp tối đa mà tụ có thể chịu được trong thời gian dài mà không bị hỏng.
- Công suất phản kháng Q (kVAr): giá trị thể hiện khả năng bù công suất phản kháng của tụ. Ví dụ: 2.5kVAr, 5kVAr, 10kVAr, 20kVAr,...
- Dòng điện định mức I (A): dòng điện tối đa mà tụ có thể chịu được khi hoạt động liên tục.
- Tuổi thọ: 50.000 ~ 100.000 giờ.
- Nhiệt độ làm việc: -25°C ~ 50°C.
Nguyên lý làm việc của tụ bù
Tụ bù có nguyên lý hoạt động cơ bản là nâng cao hệ số cosφ, bù công suất phản kháng, từ đó làm tăng công suất tác dụng. Hai loại công suất trên có quan hệ mật thiết với nhau, được thể hiện qua các công thức:
Trong đó:
- S: Công suất biểu kiến
- P: Công suất tác dụng
- Q: Công suất phản kháng
Nguồn điện trong thực tế chỉ cung cấp 1 phần công suất phản kháng, lượng còn lại sẽ do tụ bù sản sinh.
Tìm hiểu thêm: Tụ bù có tiết kiệm điện hay không?
Cách phân loại tụ bù
Tụ bù được phân loại theo 3 tiêu chí phổ biến gồm: Cấu tạo, cấp điện áp và vị trí lắp đặt.
Theo cấu tạo
Theo cấu tạo, có 2 loại tụ bù phổ biến là tụ bù khô và tụ bù dầu
- Tụ bù khô là loại bình tròn dài, nhỏ gọn, trọng lượng nhẹ dễ lắp đặt, thay thế, chiếm ít không gian trong tủ điện và giá thành thường thấp hơn tụ dầu. Tụ bù khô thường được sử dụng cho các hệ thống bù công suất nhỏ, chất lượng điện tương đối tốt. Tụ khô phổ biến trên thị trường Việt Nam có các dải công suất bù 10kVAr, 15kVAr, 20kVAr, 25kVAr, 30kVAr.

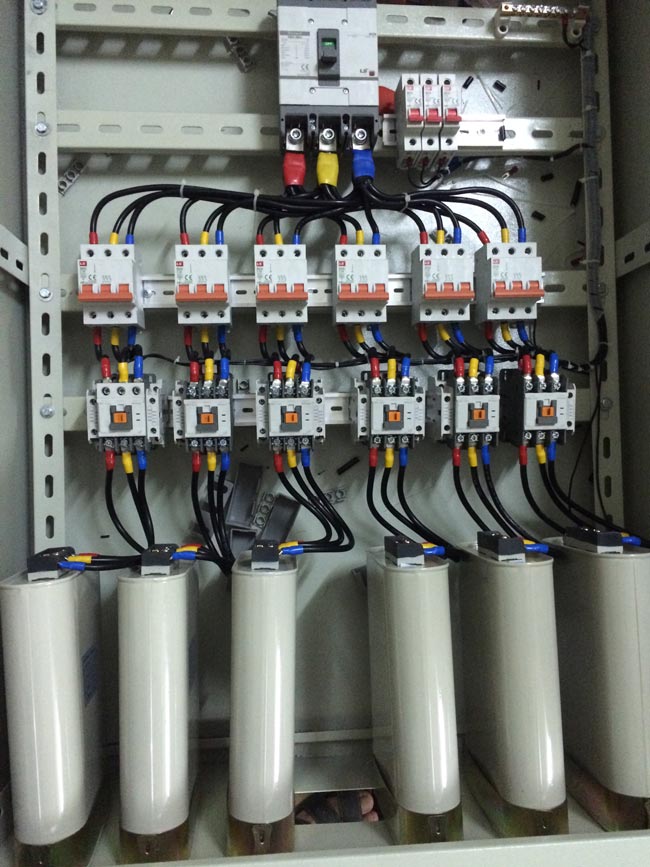

- Tụ bù dầu là loại bình chữ nhật (cạnh sườn vuông hoặc tròn), có độ bền cao hơn tụ bù khô. Tụ dầu thường được sử dụng cho tất cả các hệ thống bù, đặc biệt là hệ thống bù công suất lớn, chất lượng điện xấu, có sóng hài (kết hợp với cuộn kháng lọc sóng hài). Tụ bù dầu phổ biến trên thị trường Việt Nam có các dải công suất bù 10kVAr, 15kVAr, 20kVAr, 25kVAr, 30kVAr, 40kVAr, 50kVAr.
Bên cạnh đó, còn có tụ có cầu chì và tụ không có cầu chì:
- Tụ có cầu chì: tích hợp sẵn cầu chì nối tiếp bên trong vỏ tụ điện. Khi một thành phần bên trong tụ điện bị hỏng, cầu chì bảo vệ thành phần đó cũng bị xóa. Sau khi cầu chì bị xóa, điện áp trên các thành phần song song với thành phần hỏng sẽ tăng lên, kéo theo điện áp trên tụ điện cũng tăng lên.
- Tụ không có cầu chì: thường được sử dụng trong các hệ thống ngân hàng tụ điện không có cầu chì hoặc sử dụng cầu chì bên ngoài.
Theo cấp điện áp
Tương ứng với 3 loại lưới điện thông dụng, có 3 loại tụ bù là cao thế, trung thế và hạ thế.

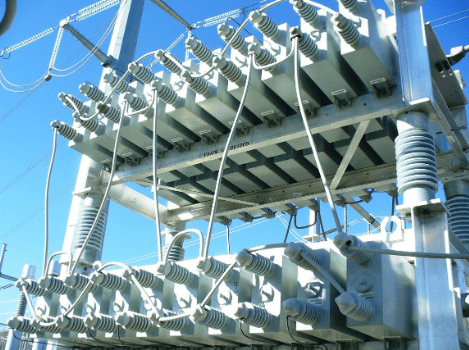

- Tụ bù cao thế
Tụ bù cao thế hoạt động ở cấp điện áp từ 100kV đến 500kV, được dùng để bù công suất phản kháng cho các thiết bị cảm kháng như động cơ và máy biến áp trong hệ thống điện cao thế.

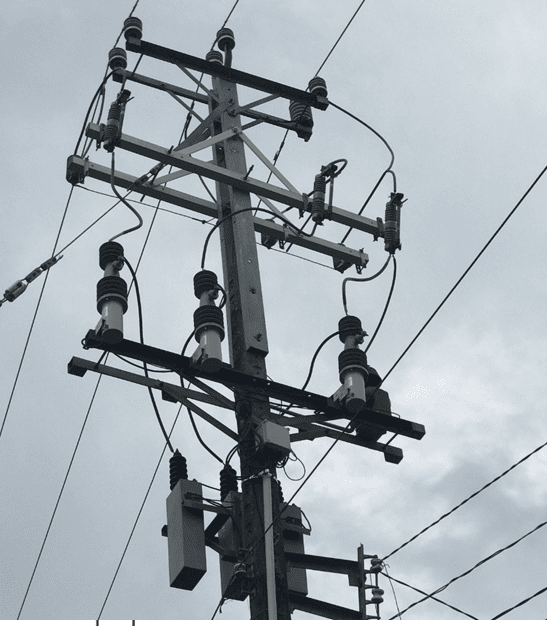

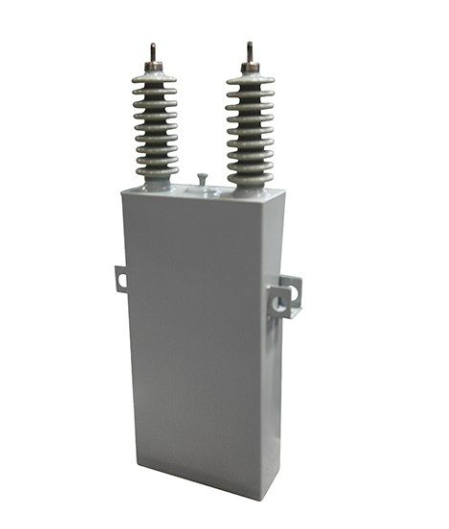

- Tụ bù trung thế
Tụ bù trung thế sử dụng cho lưới điện trung thế với cấp điện áp từ 3kV đến 35kV. Tụ loại này có khả năng tích và phóng điện để ổn định điện áp nguồn, cũng như bù công suất phản kháng cho các thiết bị. Tù bù trung thế thường được chia thành 2 loại: 1 pha 2 sứ và 3 pha 3 sứ.

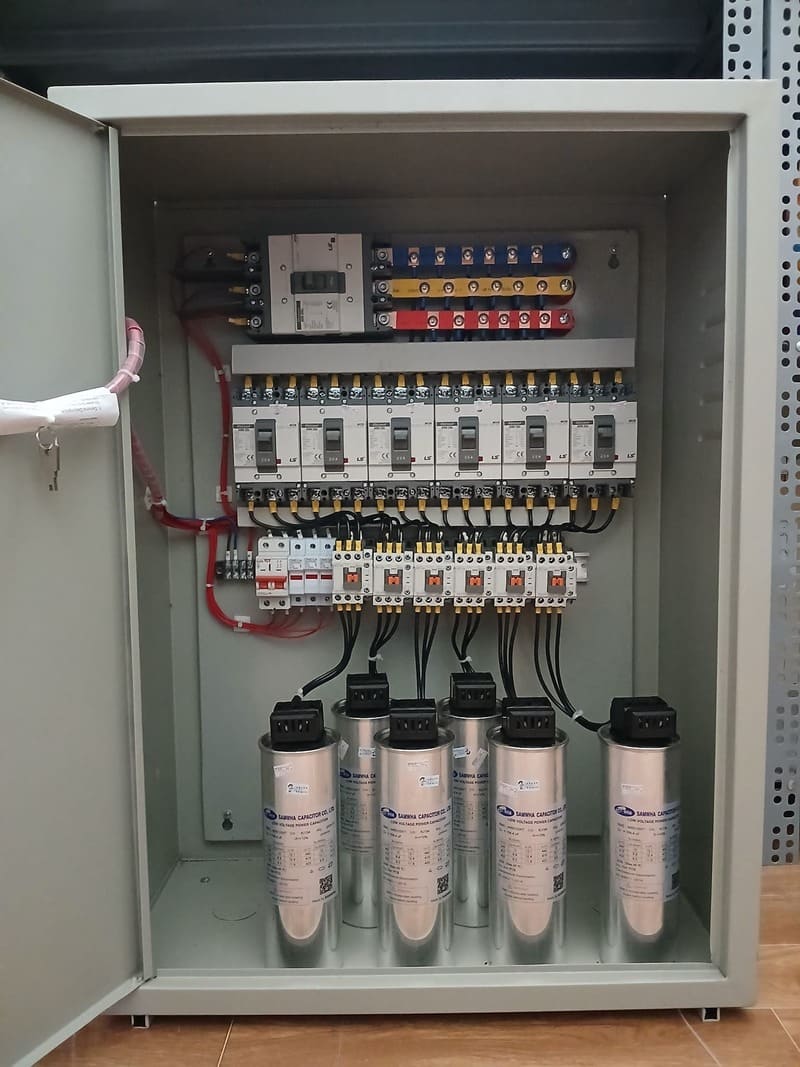

- Tụ bù hạ thế
Tụ bù hạ thế chuyên dùng cho lưới điện hạ thế để bù công suất phản kháng, nâng cao hiệu suất hoạt động của thiết bị và giảm chi phí hóa đơn tiền điện. Có 2 loại tụ bù hạ thế phổ biến là tụ bù 1 pha và tụ bù 3 pha.
- Tụ 1 pha có 2 loại điện áp 230V và 250V.
- Tụ bù 3 pha có các mức điện áp đa dạng hơn. Ví dụ: tụ 250V dùng cho mạch điện 220V, tụ 415V dùng cho hệ thống điện 3 pha có mức điện áp chuẩn là 380V.
Theo vị trí lắp đặt

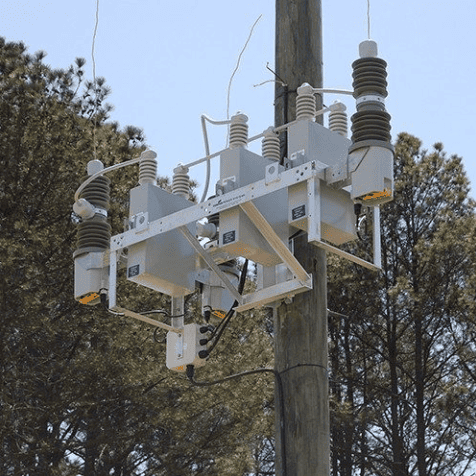

- Tụ bù treo cột: gồm 1 khung chứa tụ điện được gắn trực tiếp trên cột. Các tụ điện này thường bao gồm thiết kế 3 pha, trong đó mỗi pha có 1 đến 3 đơn vị (3 đến 9 đơn vị cho mỗi tụ điện). Tụ treo cột dễ lắp đặt, bảo trì và định vị, có thể chứa đầy đủ các phụ kiện hoặc tùy chọn điều khiển, có sẵn ở dạng cố định hoặc chuyển mạch.

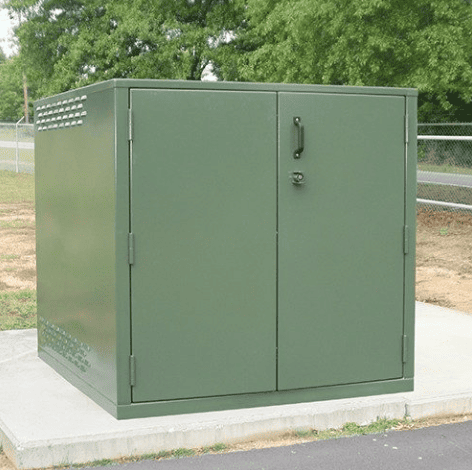

- Tụ điện vỏ kim loại: vỏ kim loại bao quanh tụ đóng vai trò như rào chắn bảo vệ. Vỏ bọc này giúp bảo vệ người dùng tránh khỏi việc vô tình tiếp xúc với thiết bị mang điện. Ngoài ra, tụ điện bên trong cũng ít bị ảnh hưởng bởi các sự cố mất điện do tác nhân bên ngoài.

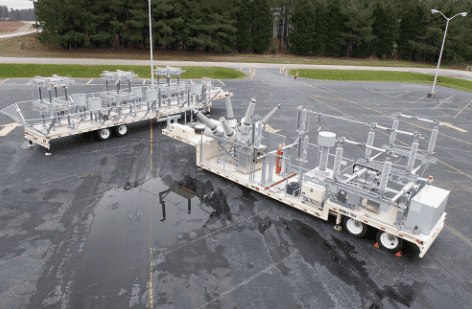

- Tụ điện di động: được thiết kế để có thể vận chuyển linh hoạt, nhanh chóng mà không cần lắp đặt thiết bị cố định. Loại tụ bù này được sử dụng trong các trường hợp mất điện khẩn cấp, ứng dụng bảo trì, nguồn điện xây dựng tạm thời…

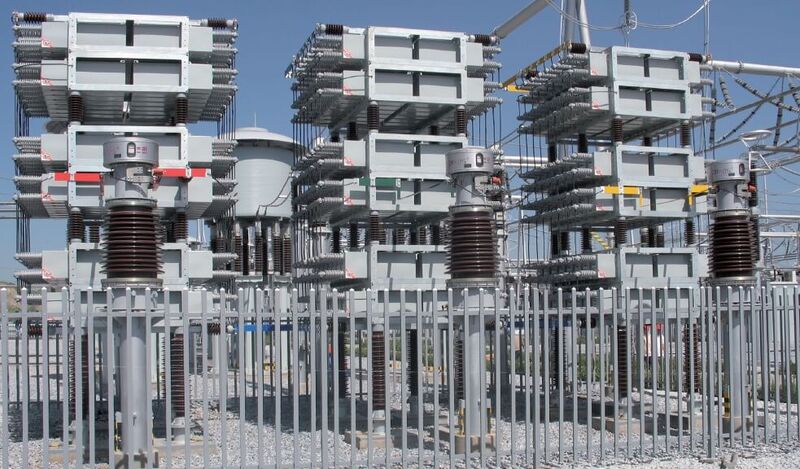

- Tụ điện ngoài trời: thường được gắn vào một tấm đệm cứng, được nâng lên cao để đảm bảo khoảng cách an toàn với người vận hành và các thiết bị lân cận.
Ngoài ra, còn có hệ thống tụ bù chuyên dụng để lọc sóng hài, truyền tải điện một chiều điện áp cao (HVDC), truyền tải điện xoay chiều linh hoạt (FACTS)...
Đọc thêm: 5 cách kiểm tra tụ bù chuẩn kỹ thuật và khắc phục sự cố
Ứng dụng của tụ bù
- Hiệu chỉnh hệ số công suất (PFC): Việc điều chỉnh hệ số công suất trong các hệ thống điện năng tiêu thụ, điện năng thương mại và điện năng nhân tạo thường đạt được thông qua việc sử dụng tụ điện nhằm nâng cao hiệu quả hệ thống và giảm chi phí điện.
- Điện tử công suất: Các ứng dụng cho điện tử công suất, ví dụ bộ biến tần, cần có tụ điện để điều chỉnh hệ số công suất. Bộ chuyển đổi, bộ chỉnh lưu trong biến tần có tác dụng làm mịn dạng sóng đầu vào của điện áp và dòng điện nhưng cũng gây ra các vấn đề về chất lượng điện như sóng hài, hệ số cos phi thấp. Tụ bù trong trường hợp này đảm nhận chức năng bù công suất phản kháng, qua đó làm tăng năng suất và hiệu quả của hệ thống điện tử công suất.
- Hệ thống năng lượng tái tạo: Trong các hệ thống năng lượng tái tạo như nhà máy điện mặt trời và điện gió, tụ điện là thiết bị thiết yếu. Để duy trì sự ổn định của lưới điện, bao gồm các nguồn năng lượng tái tạo không thường xuyên, tụ bù hỗ trợ điều chỉnh điện áp, giảm biến động năng lượng và cung cấp khả năng lưu trữ năng lượng.
