Biến tần LS iS7 là dòng sản phẩm cao cấp, có khả năng điều khiển vector mạnh mẽ, phù hợp với các loại tải nặng như máy đùn, máy nghiền, cẩu trục, băng tải công nghiệp. Dưới đây là quy trình cài đặt biến tần LS iS7 chi tiết để bạn đưa thiết bị vào vận hành nhanh chóng.
Tìm hiểu về biến tần LS iS7
Dòng biến tần hiệu suất cao của LS Electric, cho khả năng điều khiển chính xác tốc độ và mô men xoắn của động cơ không đồng bộ. Biến tần LS iS7 được thiết kế với nhiều tính năng thông minh, hỗ trợ điều khiển linh hoạt các chế độ như V/F, Vector có cảm biến và Vector không cảm biến trong các ứng dụng tải nặng hoặc cần thay đổi liên tục.
Đặc biệt, dòng biến tần LS này còn được tích hợp nhiều tính năng nâng cao như:
- Tích hợp bộ hãm động năng: Cho phép động cơ dừng nhanh mà không phải lắp thêm điện trở hãm.
- Tự động dò tìm thông số động cơ: Giúp tối ưu hóa hiệu suất điều khiển, bỏ qua được bước cài đặt thủ công.
- Điều khiển đa tốc độ: Cho phép cài đặt và chuyển đổi giữa nhiều tốc độ khác nhau một cách tự động, lý tưởng cho các quy trình sản xuất phức tạp.
- Điều khiển PID: Giúp duy trì các thông số áp suất, nhiệt độ, lưu lượng ở mức ổn định, thích hợp với các ứng dụng bơm và quạt.
Hướng dẫn cách cài đặt biến tần LS iS7
Nguyên tắc an toàn
- Tuyệt đối không mở nắp thiết bị khi đang vận hành, tránh nguy cơ giật điện nghiêm trọng.
- Sau khi ngắt nguồn, biến tần vẫn có khả năng tích điện. Chỉ được tiến hành đấu nối, cài đặt khi đã ngắt nguồn biến tần tối thiểu 10 phút và kiểm tra điện áp dư dưới 30VDC.
- Thiết bị phải được nối đất đúng kỹ thuật để đảm bảo an toàn cho người vận hành.
- Tuyệt đối không vận hành biến tần khi cáp điện bị bong tróc, đứt gãy.

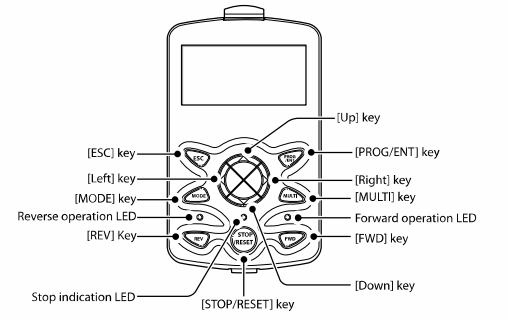

Chức năng các phím điều khiển biến tần LS iS7
| Tên phím | Chức năng |
| Phím [MODE] | Chuyển đổi giữa các chế độ |
| Phím [PROG/ENT] | Chỉnh sửa thông số biến tần hoặc lưu dữ liệu đã thay đổi |
| Phím [Up] (Lên) Phím [Down] (Xuống) |
Chuyển đổi giữa các mã thông số, hoặc tăng/giảm giá trị của thông số |
| Phím [Left] (Trái)
Phím [Right] (Phải) |
Chuyển đổi giữa các nhóm thông số hoặc di chuyển con trỏ trong quá trình cài đặt, thay đổi thông số |
| Phím [MULTI] | Đăng ký chạy nhấp (jog) hoặc các mã do người dùng thiết lập |
| Phím [ESC] | Khôi phục thông số về giá trị trước
Hiển thị mã đầu tiên của nhóm chức năng khi đang chỉnh sửa các mã Hiển thị chế độ giám sát khi chuyển đổi giữa các chế độ |
| Phím [FWD] | Vận hành động cơ theo chiều thuận |
| Phím [REV] | Vận hành động cơ theo chiều nghịch |
| Phím [STOP/RESET] | Dừng vận hành và xóa/reset lỗi |
Sơ đồ đấu nối

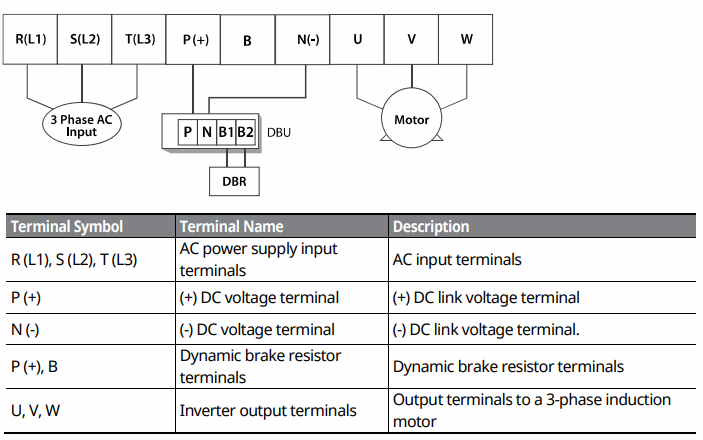

Đấu nối mạch động lực
Lưu ý: Không đấu nguồn cấp vào các chân U, V, W để tránh hỏng hóc biến tần.

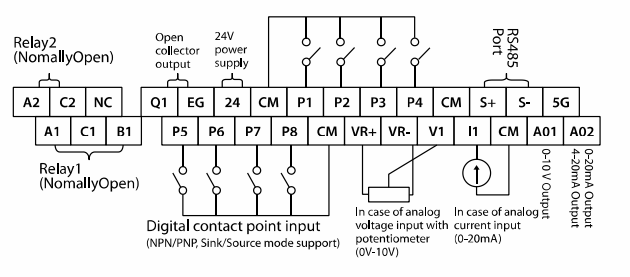

Đấu nối mạch điều khiển
- Chân P1 - P8: Ngõ vào đa chức năng
- Chân CM: Chân chung

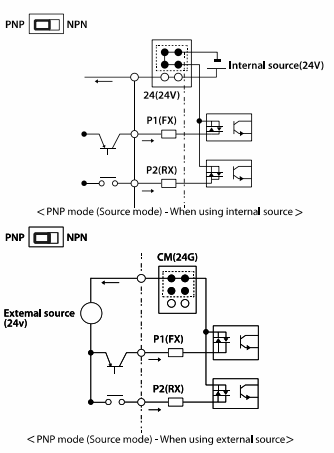

- Có thể lựa chọn chế độ tín hiệu: NPN hoặc PNP qua SW1
Quy trình cài đặt biến tần LS iS7 đơn giản
Chế độ điều khiển động cơ
Truy cập nhóm thông số DRV-09, chọn chế độ Control Mode. Sau đó đặt giá trị 0 ở chế độ V/F hoặc 3 ở chế độ Sensorless-1.
Trong đó:
- Giá trị 0 (V/F) phù hợp với các tải nhẹ.
- Giá trị 3 (Sensorless-1) dùng cho các ứng dụng yêu cầu mô-men lớn ở tốc độ thấp mà không cần encoder.
Nhập thông số động cơ
Các thông số này phải nhập đúng giá trị theo nhãn động cơ, để đảm bảo tính chính xác trong quá trình vận hành và bảo vệ.
- Tìm hàm DRV-14 – Motor Power, đặt theo công suất động cơ: Thông số giúp nhận diện quy mô động cơ mà biến tần điều khiển.
- Hàm BAS-11 – Number of Poles, đặt theo số cực động cơ: Ảnh hưởng đến việc tính toán tốc độ quay của động cơ.
- Hàm BAS-13 – Rated Current, đặt theo dòng định mức động cơ: Bảo vệ biến tần trước quá dòng.
- Hàm BAS-15 – Rated Voltage, đặt theo điện áp định mức động cơ: Đảm bảo động cơ hoạt động đúng dải điện áp.
Thiết lập Auto-tuning cho chế độ Vector
Đây là thao tác bắt buộc khi biến tần chạy ở chế độ Sensorless Vector, để đảm bảo thiết bị nhận diện chính xác các thông số của động cơ.
Tìm hàm BAS-20 – Auto Tuning, sau đó đặt giá trị 1 (All) hoặc 2 (Rs+Lsigma).
- 1: Dùng khi động cơ không tải, có thể quay tự do.
- 2: Dùng khi động cơ có tải, không thể quay tự do.
Thiết lập nguồn lệnh chạy/dừng
Tìm hàm DRV-06 – Command Source, đặt giá trị 0 (Keypad) hoặc 1 (Fx/Rx-1)
- 0: Có thể chạy hoặc dừng bằng phím RUN/STOP trên bàn phím.
- 1: Cho phép chạy và dừng bằng nút nhấn hoặc công tắc ngoài.
Thiết lập kênh đặt tần số
Chọn hàm DRV-07 – Frequency Reference Source, sau đó đặt giá trị 0 (KeyPad-1). Có thể dùng các phím Lên, Xuống để điều chỉnh và nhấn phím ENT để lưu giá trị.

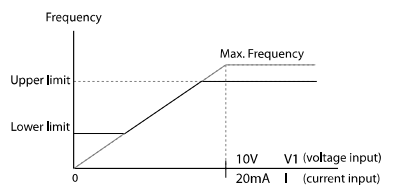

Giới hạn dải tần số hoạt động
- Chọn hàm ADV-24 – Frequency Limit Enable. Đặt 1 để kích hoạt chức năng giới hạn tần số.
- Hoặc chọn hàm ADV-25 – Minimum Frequency để đặt theo tần số thấp nhất cho phép, hạn chế tình trạng động cơ chạy dưới ngưỡng không an toàn.
- Hàm ADV-26 – Maximum Frequency, cho phép đặt theo tần số cao nhất, ngăn ngừa động cơ chạy quá giới hạn thiết kế.
Cài đặt thời gian tăng và giảm tốc
- Thời gian tăng tốc từ 0Hz đến tần số tối đa: Chọn hàm DRV-03 – Acceleration Time.
- Thời gian giảm tốc từ tần số hiện tại về 0Hz: Chọn hàm DRV-04 – Deceleration Time.
Cấu hình truyền thông và reset lỗi

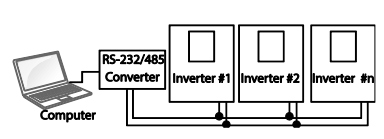

Truyền thông RS-485
Biến tần LS iS7 hỗ trợ 2 giao thức truyền thông cơ bản là Modbus-RTU và LS INV 485.
Tham số cài đặt cơ bản gồm:
- COM-01 – Communication ID: Đặt địa chỉ thiết bị.
- COM-03 – Baud Rate: Đặt tốc độ truyền thông.
Reset khi biến tần báo lỗi
Khi biến tần xuất hiện trạng thái Trip, có thể xóa lỗi theo cách:
- Nhấn phím STOP/RESET trên bàn phím.
- Hoặc kích hoạt ngõ vào đã gán chức năng 3 (RST) tại nhóm IN.
Sau khi reset, biến tần sẽ vận hành lại theo cấu hình đã cài đặt.
Bảng tham số thông dụng nhất khi cài đặt biến tần Ls iS7
| Mã tham số | Tên chức năng | Mô tả |
| DRV-01 | Tần số lệnh | Cài đặt tần số mục tiêu khi nguồn đặt tần số là bàn phím |
| DRV-03 | Thời gian tăng tốc | Thời gian cần thiết để biến tần đạt tần số tối đa từ tần số bắt đầu |
| DRV-04 | Thời gian giảm tốc | Thời gian cần thiết để biến tần giảm từ tần số tối đa về 0Hz |
| DRV-06 | Nguồn lệnh vận hành | Chọn thiết bị để nhập lệnh Chạy/Dừng (0: Bàn phím, 1: Terminal ngoài, 3: RS-485) |
| DRV-07 | Nguồn đặt tần số | Chọn thiết bị để nhập giá trị tần số mục tiêu (0: Bàn phím, 2: Áp V1, 3: Dòng I1) |
| DRV-09 | Chế độ điều khiển | Chọn chế độ điều khiển động cơ như V/F, Sensorless hoặc Vector |
| DRV-14 | Công suất động cơ | Thiết lập công suất định mức của động cơ theo kW |
| DRV-15 | Tăng mô men xoắn | Lựa chọn kiểu tăng mô men xoắn (0: Thủ công, 1: Tự động, 2: Tự động nâng cao) |
| DRV-18 | Tần số cơ bản | Tần số tại điện áp định mức của động cơ |
| DRV-20 | Tần số tối đa | Giới hạn tần số cao nhất mà biến tần có thể xuất ở ngõ ra |
| BAS-11 | Số cực động cơ | Nhập số cực của động cơ đang sử dụng |
| BAS-13 | Dòng điện định mức | Nhập dòng điện định mức (A) được ghi trên nhãn động cơ |
| BAS-15 | Điện áp định mức | Nhập mức điện áp định mức của động cơ (thường là 220V hoặc 380V) |
| BAS-19 | Điện áp nguồn cấp AC | Mức điện áp thực tế của nguồn điện đầu vào cung cấp cho biến tần |
| BAS-20 | Tự động dò thông số | Cho phép biến tần tự động đo lường các thông số nội tại của động cơ |
| ADV-01 | Kiểu tăng tốc | Chọn 2 kiểu đường cong tăng tốc là Tuyến tính hoặc Đường cong S |
| ADV-08 | Chế độ dừng | Chọn phương pháp dừng động cơ (0: Giảm tốc, 1: Phanh DC, 2: Dừng tự do) |
| ADV-24 | Giới hạn tần số | Cho phép sử dụng tần số giới hạn trên và dưới |
| IN-65 | Chức năng chân P1 | Cài đặt tác vụ cụ thể cho chân đầu vào P1 (Mặc định: 1 – Chạy thuận) |
| PRT-40 | Bảo vệ nhiệt động cơ | Lựa chọn cách xử lý khi phát hiện động cơ quá nóng |
Tổng hợp các mã lỗi phổ biến của biến tần LS iS7
| Mã lỗi | Cách khắc phục |
| Over Load | Kiểm tra tính tương thích giữa công suất motor và biến tần; tăng giá trị mức lỗi quá tải tại tham số PRT-21 |
| Under Load | Kiểm tra kết nối giữa motor và tải; thay motor/biến tần có công suất nhỏ hơn hoặc tăng mức cài đặt thiếu tải (PRT-29, PRT-30) |
| Over Current 1 | Tăng thời gian tăng/giảm tốc; sử dụng chức năng Speed Search (CON-60) hoặc kiểm tra thắng cơ của motor |
| Over Voltage | Tăng thời gian giảm tốc; lắp thêm điện trở xả; kiểm tra điện áp nguồn cấp |
| Low Voltage | Kiểm tra điện áp nguồn; kiểm tra hoặc thay contactor phía nguồn |
| Ground Trip | Kiểm tra dây nối đất; kiểm tra và thay motor nếu cách điện bị hỏng |
| E-Thermal | Giảm tải hoặc giảm tần số vận hành; dùng motor có quạt cưỡng bức khi chạy tốc độ thấp lâu |
| Out Phase Open | Kiểm tra dây dẫn và contactor phía ngõ ra (U, V, W) |
| In Phase Open | Kiểm tra dây dẫn và contactor phía ngõ vào (R, S, T); kiểm tra hoặc thay tụ DC link |
| Inverter OLT | Thay biến tần công suất lớn hơn; giảm mức Torque Boost |
| Overheat | Vệ sinh khe thông gió và tản nhiệt; thay quạt làm mát |
| Over Current 2 | Kiểm tra dây dẫn ngõ ra có ngắn mạch không; trường hợp hỏng IGBT cần liên hệ nhà sản xuất |
| NTC Open | Đảm bảo nhiệt độ môi trường > 10°C; liên hệ kỹ thuật viên khi phát hiện lỗi cảm biến nhiệt |
| Fan Trip | Vệ sinh, thay quạt mới hoặc kiểm tra xem quạt có kẹt vật lạ |
| No Motor Trip | Kiểm tra dây kết nối motor; kiểm tra cài đặt dòng định mức (BAS-13) và mức phát hiện không tải (PRT-32) |
| External Trip | Kiểm tra tín hiệu lỗi từ thiết bị ngoại vi đưa vào các chân terminal |
Xem thêm hướng dẫn cài đặt biến tần khác:
- Cách cài đặt biến tần LS S100
- Cách cài đặt biến tần LS G100
- Cách cài đặt biến tần LS H100
- Cách cài đặt biến tần LS L100
- Cách cài đặt biến tần LS M100
Một số câu hỏi về cách cài đặt biến tần LS iS7
Câu hỏi 1: Tại sao biến tần không lưu được thông số đã cài đặt?
Trả lời: Bạn kiểm tra xem hàm ADV-36 (Parameter Write Disable) có đang được bật khóa không. Nếu ở chế độ 1 (Read Only), bạn sẽ không thể thay đổi thông số. Hãy chuyển về 0 (Yes) để cho phép ghi dữ liệu.
Câu hỏi 2: Làm thế nào để điều khiển chạy thuận/nghịch bằng công tắc ngoài?
Trả lời: Cài đặt hàm DRV-06 = 1 (Terminal). Sau đó, đấu công tắc từ chân P1 sang CM để chạy thuận (FX) và chân P2 sang CM để chạy nghịch (RX).
Câu hỏi 3: Biến tần báo lỗi (Trip) quá dòng (OC - Overcurrent) khi khởi động, cách xử lý như thế nào?
Trả lời: Nguyên nhân của lỗi quá dòng thường do thời gian tăng tốc (DRV-03) quá ngắn hoặc tải vượt quá khả năng của biến tần. Hãy tăng thời gian tăng tốc lên và kiểm tra xem có hiện tượng kẹt cơ khí ở đầu ra không.
Việc cài đặt đúng tham số theo quy trình tiêu chuẩn không chỉ giúp biến tần LS iS7 vận hành an toàn mà còn cho khả năng tối ưu việc điều khiển mô men và tốc độ động cơ. Trường hợp không tự tin về chuyên môn của mình, hãy liên hệ với các kỹ sư chuyên nghiệp để được trợ giúp. Tuyệt đối không tự ý đấu nối các mạch động lực và mạch điều khiển khi không có kiến thức về điện.
