ATS Kyungdong
Etinco.vn chuyên cung cấp các chủng loại ATS Kyungdong chính hãng, giá tốt nhất. Bảng giá Ats kyungdong 100 ~ 400A, 600A, 800A, 3200A mới nhất 2018.
Ưu điểm của ATS kyungdong 100A~400A
- Điện dẫn tối đa với dòng điện hoạt động tối thiểu
- Hiệu suất mở và đóng nổi bật
- Kích thước nhỏ và trọng lượng nhẹ
- Thích hợp cho các thiết bị cung cấp điện khẩn cấp
- Có khả năng giao cả AC và DC
Thông số kỹ thuật ATS kyungdong 100A~400A
| Điện áp định mức(V) | AC 660V and DC 125V | ||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dòng định mức(A) | 100A | 200A | 400A | ||||||||||||||||||||||||||||||||||||||||||
| Ví trí bắt cực | Front or Back | ||||||||||||||||||||||||||||||||||||||||||||
| Số cực(P) | 3P | 4P | 3P | 4P | 3P | 4P | |||||||||||||||||||||||||||||||||||||||
| Opening time | 60 ms | ||||||||||||||||||||||||||||||||||||||||||||
| Change-over time | 80 ms | ||||||||||||||||||||||||||||||||||||||||||||
| Dòng hoạt động | AC 100 / 110V (RMS) | 12A | 12A | 12A | 12A | 16A | 16A | ||||||||||||||||||||||||||||||||||||||
| AC 200 / 220V (RMS) | 6A | 6A | 6A | 6A | 8A | 8A | |||||||||||||||||||||||||||||||||||||||
| DC 110V | 12A | 12A | 12A | 12A | 16A | 16A | |||||||||||||||||||||||||||||||||||||||
| Rated short-tiom current (1 sec) | 5 KA | 10 KA | 12 KA | ||||||||||||||||||||||||||||||||||||||||||
| Short circuit peak value | 12.5 KA | 25 KA | 30 KA | ||||||||||||||||||||||||||||||||||||||||||
| Weight (㎏) | Fornt type | 13 | 14 | 13 | 15 | 18 | 21 | ||||||||||||||||||||||||||||||||||||||
| Back type | 13 | 14 | 13 | 15 | 18 | 21 | |||||||||||||||||||||||||||||||||||||||
| HIệu suất | Mechanical life span | 10,000 Times | |||||||||||||||||||||||||||||||||||||||||||
| Electrical life span | 3,000 Times | ||||||||||||||||||||||||||||||||||||||||||||
| Switching frequency | 150 Times / Hour | ||||||||||||||||||||||||||||||||||||||||||||

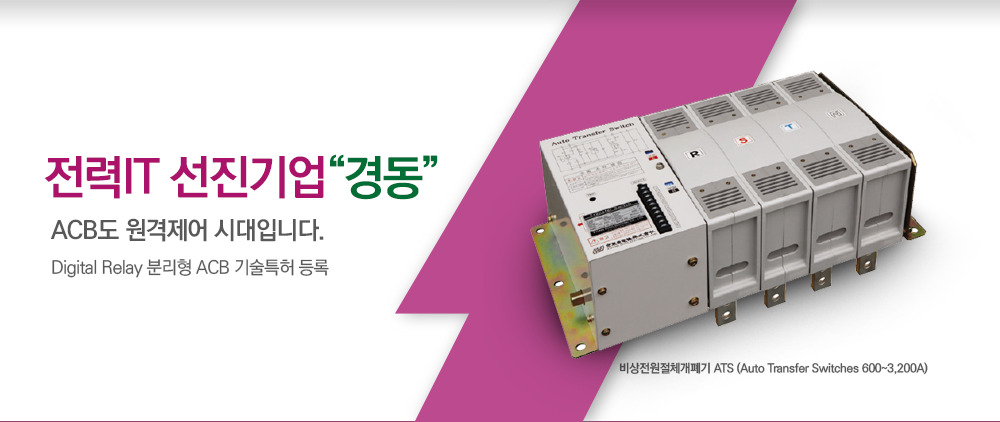

Đặc điểm ATS Kyungdong 600~3200A
1. Khuôn mẫu, thiết kế nhỏ gọn
Sản phẩm này đã tách khỏi phương pháp lắp ráp truyền thống và giảm sự xuất hiện đáng kể bằng cách thiết kế mỗi giai đoạn thành khuôn độc lập.
2. Tắt trung gian
Thiết kế cho phép một vị trí trung lập (OFF) sử dụng một thiết bị chuyến đi và chuyển mạch sau khi tải và an toàn ổn định được đảm bảo.
A => off => B, B => off => A, A => off => A, B => off => B A => B, B => A chuyển đổi cũng có thể bằng cách sử dụng chỉ dẫn vận hành.
3. Bồn chữa cháy hồ quang có thể tháo rời
Thiết kế sáng tạo này cho phép kiểm tra bất kỳ sự đeo hoặc hư hỏng của điểm tiếp xúc ngay cả trong quá trình hoạt động. Khả năng dập tắt được tăng lên thông qua một buồng cứu hỏa độc lập có thể tháo dỡ.
Thông số kỹ thuật ATS Kyungdong 600~3200A
| Điện đáp định mức(V) | AC 660V, OR DC 125V | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dòng định mức(A) | 600 | 800 | 1000 | 1200 | 1600 | 2000 | 2500 | 3200 | ||||||||||||||||||||||||||||||||||||||||
| Số cực (P) | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | 3 | 4 | ||||||||||||||||||||||||||||||||
| Trọng lượng(Kg) | 26 | 33 | 31 | 39 | 32 | 40 | 34 | 42 | 40 | 48 | 46 | 56 | 47 | 57 | 54 | 66 | ||||||||||||||||||||||||||||||||
| Dòng điện hoạt động | DC 110V | 14 | 16 | 16 | 20 | 16 | 20 | 16 | 20 | 20 | 24 | 24 | 30 | 30 | 36 | 36 | 44 | |||||||||||||||||||||||||||||||
| AC 100/110V(RMS) | 14 | 16 | 16 | 20 | 16 | 20 | 16 | 20 | 20 | 24 | 24 | 30 | 30 | 36 | 36 | 44 | ||||||||||||||||||||||||||||||||
| AC 200/220V(RMS) | 7 | 8 | 8 | 10 | 8 | 10 | 8 | 10 | 10 | 12 | 12 | 15 | 15 | 18 | 18 | 22 | ||||||||||||||||||||||||||||||||
| Trip coil current | AC/DC 110V = 1A, AC 220V = 0.5A | |||||||||||||||||||||||||||||||||||||||||||||||
| Hiệu suất | Rated short-time current(1 sec) | 15 KA | 15KA | 22KA | 22KA | 25KA | 35KA | 35KA | 55KA | |||||||||||||||||||||||||||||||||||||||
| Short circuit peak value | 35KA | 37.5KA | 50KA | 50KA | 55KA | 60KA | 75KA | 85KA | ||||||||||||||||||||||||||||||||||||||||
| Switching capacity | AC3 (10 le Making, 8 le Breaking cosθ=0.35) | AC2 (4 le Making, 4 le Breaking cosθ=0.65) | ||||||||||||||||||||||||||||||||||||||||||||||
| Operating Time | “A”Power | Making | 120 mS | 120 mS | ||||||||||||||||||||||||||||||||||||||||||||
| Breaking | 25 mS | 40 mS | ||||||||||||||||||||||||||||||||||||||||||||||
| “B”Power | Making | 100 mS | 120 mS | |||||||||||||||||||||||||||||||||||||||||||||
| Breaking | 30 mS | 65 mS | ||||||||||||||||||||||||||||||||||||||||||||||
| Life | Mechanical | 10,000 Times | 10,000 Times | |||||||||||||||||||||||||||||||||||||||||||||
| Electrical | 5,000 Times | 5,000 Times | ||||||||||||||||||||||||||||||||||||||||||||||
| Switching frequency | 30 Times / Hour | 30 Times / Hour | ||||||||||||||||||||||||||||||||||||||||||||||
Bảng giá ATS Kyungdong tại Etinco.vn (tham khảo) Tải xuống
* Mức chiết khấu tham khảo từ 48% – 49%
| STT | Chủng loại | Dòng định mức | Vị trí cực bắt | Chu kỳ | Đơn giá (VND) | |
|---|---|---|---|---|---|---|
| 3 cực | 4 cực | |||||
| 1 | KD06-F3(4)01A(D) | 100 | Front | ON-ON | 12,700,000 | 14,600,000 |
| 2 | KD06-F3(4)02A(D) | 200 | Front | ON-ON | 13,500,000 | 17,500,000 |
| 4 | KD06-F3(4)04A(D) | 400 | Front | ON-ON | 20,500,000 | 23,600,000 |
| 4 | KD06-B3(4)06A(D) | 600 | Back | ON-OFF-ON | 30,600,000 | 33,800,000 |
| 5 | KD06-B3(4)08A(D) | 800 | Back | ON-OFF-ON | 32,800,000 | 40,000,000 |
| 6 | KD06-B3(4)10A(D) | 1000 | Back | ON-OFF-ON | 38,200,000 | 44,500,000 |
| 7 | KD06-B3(4)12A(D) | 1200 | Back | ON-OFF-ON | 51,100,000 | 62,000,000 |
| 8 | KD06-B3(4)16A(D) | 1600 | Back | ON-OFF-ON | 55,200,000 | 68,500,000 |
| 9 | KD06-B3(4)20A(D) | 2000 | Back | ON-OFF-ON | 80,000,000 | 96,000,000 |
| 10 | KD06-B3(4)25A(D) | 2500 | Back | ON-OFF-ON | 113,600,000 | 130,000,000 |
| 11 | KD06-B3(4)32A(D) | 3200 | Back | ON-OFF-ON | 150,000,000 | 180,000,000 |
| 12 | Bộ điều khiển cho ATS 100 – 400A | KD06-30 | 6,400,000 | |||
| 13 | Bộ điều khiển cho ATS 600 – 3200A | KD06-40 | 6,500,000 | |||
Lưu ý:
* Bảng giá trên chưa bao gồm thuế VAT (10%)
* Hình thức thanh toán và hệ số chiết khấu vui lòng liên hệ trực tiếp
Quí khách có thể tham khảo thêm Catalog ATS Kyungdong tại đây.
Công ty TNHH Etinco chuyên cung cấp các loại thiết bị điện công nghiệp, dân dụng chính hãng, giá thành tốt nhất thị trường, Bảo hành chính hãng dài hạn 1 đổi 1, Miễn phí vận chuyển.
Quí khách có nhu cầu đặt hàng sản phẩm ATS Kyungdong vui lòng liên hệ:
HOTLINE: 024 36687326
Email: sale@etinco.vn
Xem thêm: ATS Osung, Bộ điều khiển ATS Kyungdong, ATS Socomec
