Biến tần LS H100 Series là giải pháp tối ưu cho hệ thống HVAC nhờ khả năng điều khiển thông minh, tích hợp sẵn nhiều hàm chức năng cho bơm và quạt. Cùng chúng tôi tìm hiểu chi tiết về cách cài đặt biến tần LS H100 trong bài viết sau.

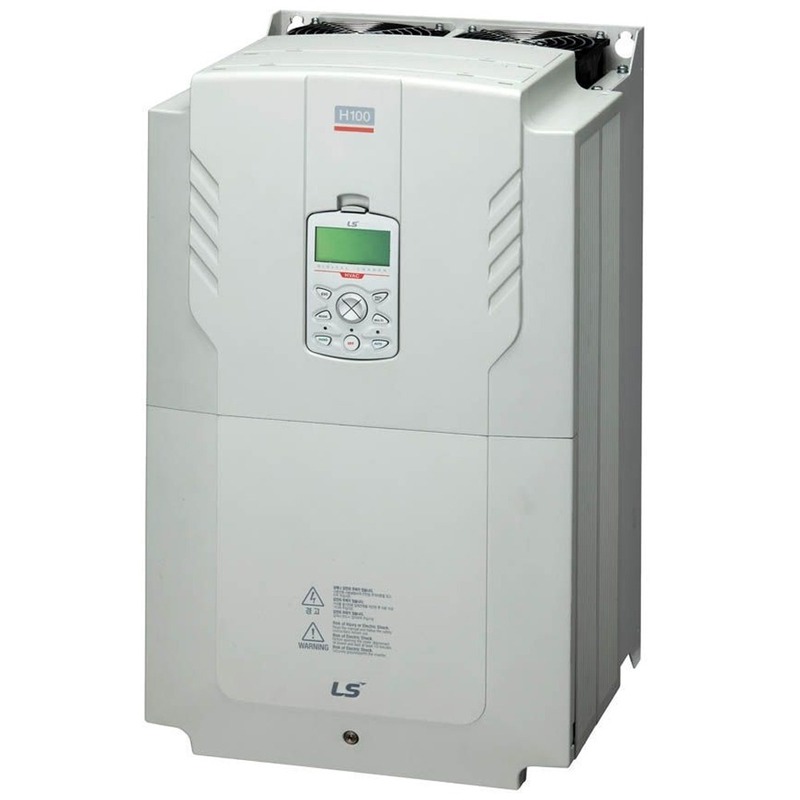

Tổng quan về biến tần LS H100
Biến tần LS H100 là dòng chuyên dụng cho hệ thống HVAC, được sử dụng rộng rãi trong các ứng dụng điều khiển quạt, bơm, cấp thoát nước và xử lý thoát nước. Sản phẩm sở hữu dải công suất rộng (từ 0.75kW đến 500kW), tương thích đa dạng điện áp và công suất khác nhau nên phù hợp với cả hệ thống điện 1 pha 220V và 3 pha 380V. Đi kèm là khả năng tiết kiệm năng lượng hiệu quả và nhiều tính năng điều khiển thông minh như tích hợp sẵn bộ lọc EMC, cuộn kháng DC lọc sóng hài, điều khiển đa bơm nên cực kỳ lý tưởng cho các công trình hiện đại.
Ngoài ra, H100 Series còn có thiết kế đặc thù ở khu vực bàn phím (Keypad) so với các dòng phổ thông như IG5A hoặc IS7 để phù hợp với các ứng dụng bơm và quạt. Một số phím quan trọng của biến tần LS H100 gồm:
- Phím MODE: Chuyển đổi giữa các nhóm thông số.
- Phím PROG/ENT: Dùng để cài đặt hoặc lưu giá trị.
- Phím ESC: Quay lại menu trước.
- Phím AUTO/HAND: Chế độ HAND dùng để chạy bằng tay (dùng khi test máy hoặc bảo trì), chế độ AUTO dùng để chạy tự động.
- Màn hình LCD: Hiển thị các thông số như tần số, dòng điện, điện áp và trạng thái lỗi.
Việc hiểu rõ chức năng các phím trên biến tần LS H100 sẽ giúp quá trình cài đặt diễn ra thuận lợi, hạn chế các thao tác sai.
Sơ đồ đấu dây biến tần LS H100
Việc đấu nối chính xác các mạch động lực và mạch điều khiển của biến tần LS H100 là vô cùng quan trọng để hệ thống tự động hóa hoạt động ổn định.
Đấu nối mạch động lực
Mạch động lực của biến tần phải chịu dòng tải lớn nên cần tuân thủ nghiêm ngặt về kích cỡ dây và lực siết ốc. Chỉ một sai sót nhỏ trong quá trình đấu nối đều tiềm ẩn nguy cơ cháy nổ IGBT ngay khi cấp nguồn.
- Ngõ vào (Input): Kết nối nguồn điện vào 3 chân R, S, T. Tuyệt đối không được cấp nguồn vào các chân U, V, W. Trường hợp dùng nguồn 1 pha sẽ đấu vào 2 chân R và T.
- Ngõ ra (Output): 3 chân U, V, W được dùng để kết nối động cơ. Lưu ý cách đấu dây động cơ (sao hoặc tam giác) để phù hợp với điện áp ngõ ra.
- Tiếp địa (Ground): Chân G hoặc PE phải được nối đất để đảm bảo an toàn và triệt tiêu nhiễu.

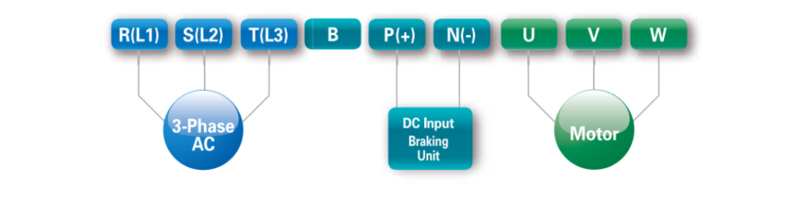

Dòng biến tần LS H100 công suất 0.75 - 30kW

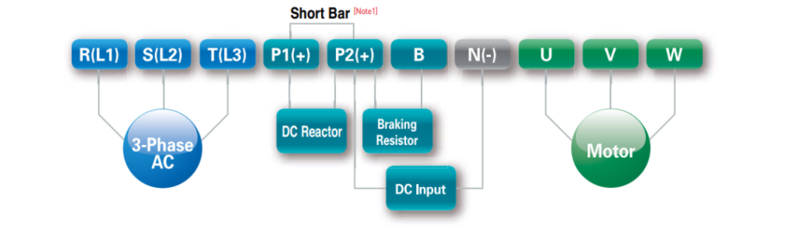

Dòng biến tần LS H100 công suất 37 - 90kW

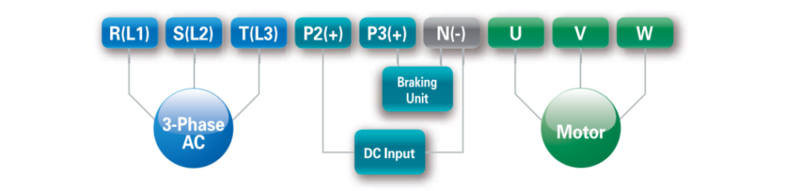

Dòng biến tần LS H100 công suất 110 - 250kW

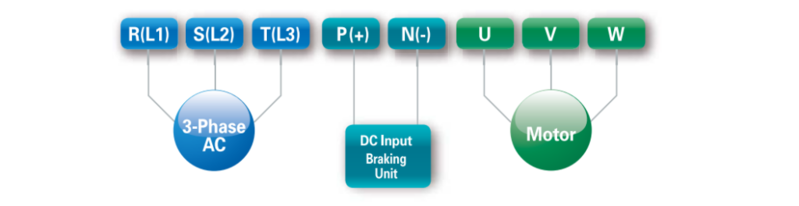

Dòng biến tần LS H100 công suất 315 - 500kW

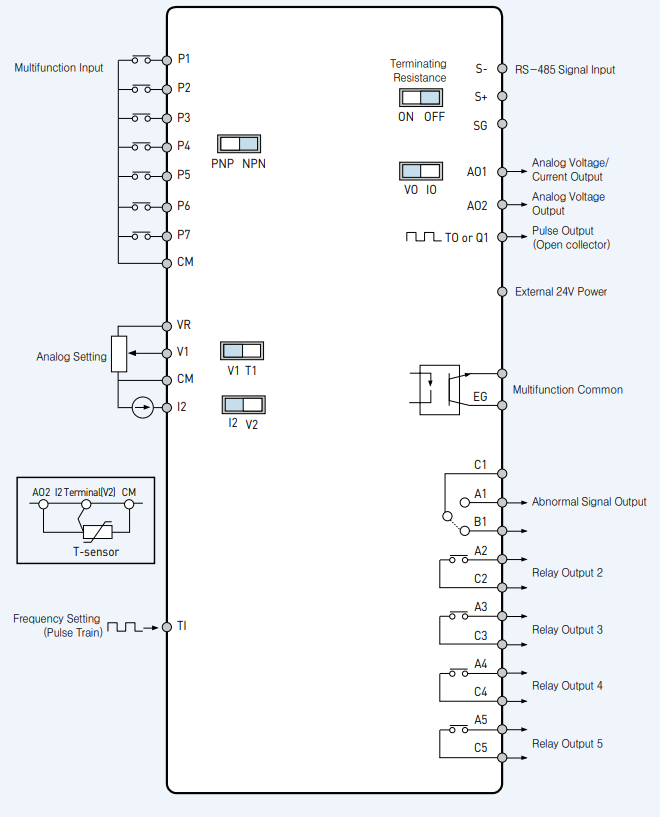

Đấu nối mạch điều khiển
Sai sót trong phần điều khiển sẽ khiến biến tần không thể nhận lệnh. Vì vậy, cần lưu ý các chân:
- Chân P1 - P7: Các chân đầu vào số, trong đó: P1 mặc định là chạy thuận (FX), P2 - chạy nghịch (RX). Tuy nhiên, có thể cấu hình lại chức năng cho các chân này.
- Chân CM: Chân chung cho tín hiệu số. H100 hỗ trợ cả kiểu đấu NPN và PNP thông qua switch.
- Chân VR, V1, I2: Dùng cho tín hiệu Analog, trong đó, VR là nguồn 10V, V1 nhận tín hiệu 0-10V (từ biến trở hoặc PLC), I2 nhận tín hiệu 4-20mA (từ cảm biến áp suất).
Cách cài đặt thông số cơ bản trên biến tần LS H100
Bước 1: Reset biến tần về thông số mặc định của nhà sản xuất
Nếu bạn sử dụng biến tần cũ hoặc muốn cài đặt lại từ đầu để tránh xung đột, đây là bước bắt buộc phải thực hiện trước tiên.
- Vào nhóm PAR, sau đó nhấn tìm tham số dr.93 (Parameter Initialization).
- Chọn giá trị 1 để reset toàn bộ. Nhấn ENT và đợi biến tần xử lý.
Bước 2: Nhập thông số động cơ
- dr.14: Công suất động cơ (kW).
- dr.18: Tần số cơ bản (60Hz).
- dr.19: Tần số bắt đầu (0.5Hz).
- dr.20: Tần số tối đa (60Hz tùy ứng dụng).
- bA.11: Số cực động cơ.
- bA.13: Dòng điện định mức (A).

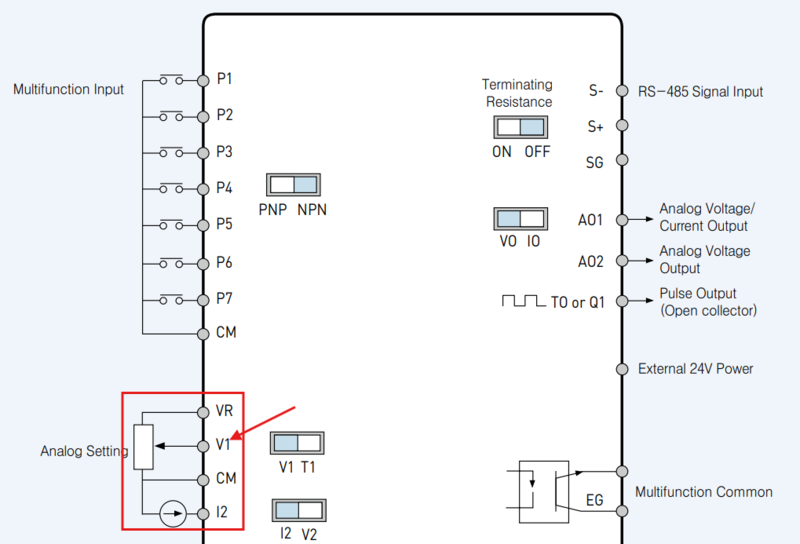

Bước 3: Cài đặt lệnh chạy và lệnh tần số
Bước này xác định cách thức bạn muốn điều khiển biến tần qua: bàn phím, cầu đấu hay truyền thông.
- drv.06 (Cmd Source): Lệnh chạy (Start/Stop).
- 0: Keypad (phím Run/Stop trên màn hình).
- 1: Fx/Rx-1 (chạy bằng công tắc ngoài nối vào terminal).
- 2: Fx/Rx-2.
- 3: Int 485 (truyền thông Modbus).
- drv.07 (Freq Ref Src): Lệnh tần số.
- 0: Keypad-1 (nhấn phím lên xuống để thay đổi).
- 2: V1 (biến trở ngoài hoặc tín hiệu 0-10V).
- 5: I2 (tín hiệu dòng 4-20mA).
Bước 4: Cài đặt thời gian tăng, giảm tốc
Đối với bơm và quạt, quán tính tải thường lớn. Vì vậy, cần cài đặt thời gian tăng, giảm tốc phù hợp để hạn chế tình trạng lỗi quá dòng hoặc quá áp khi dừng.
- drv.03 (Acc Time): Thời gian tăng tốc. Với bơm nước, nên để khoảng 10s - 20s để tránh hiện tượng búa nước.
- drv.04 (Dec Time): Thời gian giảm tốc. Nên để thời gian trung bình từ 15s - 30s.
Bảng mã lỗi biến tần LS H100 thường gặp
Dưới đây là các mã lỗi phổ biến khi cài đặt biến tần LS H100 và cách khắc phục.
| Tên lỗi | Nguyên nhân | Cách khắc phục |
| Over Current (Quá dòng) | Động cơ bị kẹt cơ khí, ngắn mạch pha, thời gian tăng tốc quá ngắn | Kiểm tra lại tải động cơ, cách điện dây dẫn hoặc tăng thời gian tăng tốc - dr.03 |
| Over Voltage (Quá áp) | Thời gian giảm tốc quá ngắn, tải có quán tính lớn, điện áp nguồn quá cao | Tăng thời gian giảm tốc dr.04, lắp thêm điện trở xả, kiểm tra điện áp nguồn vào |
| Low Voltage (Thấp áp) | Sụt áp, mất pha nguồn đầu vào, contactor bị lỏng | Kiểm tra điện áp nguồn R, S, T, hoặc siết lại các ốc vít |
| Over Load (Quá tải) | Động cơ hoạt động quá dòng định mức | Giảm tải, chỉnh lại thông số dr.13 và bA.13 |
| Ground Trip (Chạm đất) | Dây động cơ bị chạm vỏ hoặc rò rỉ điện | Kiểm tra cách điện của motor và dây dẫn |
Lưu ý quan trọng trong quá trình vận hành biến tần LS H100
- Nhiệt độ môi trường: Đặt biến tần ở vị trí thông thoáng, khô ráo, nhiệt độ không quá 40 - 50 độC. Biến tần LS H100 có thể lắp đặt sát nhau nhưng cần quạt tản nhiệt đủ mạnh.
- Vệ sinh định kỳ: Đảm bảo tủ điện không có bụi bẩn bám vào quạt làm mát hoặc tản nhiệt. Định kỳ thổi bụi 3 - 6 tháng/lần.
- Kiểm tra siết ốc: Sau một thời gian vận hành, các mối nối điện có thể bị lỏng do rung động hoặc giãn nở nhiệt. Hãy kiểm tra và siết lại các terminal động lực.
- Chống ẩm: Đối với khu vực lắp đặt có độ ẩm cao như trạm bơm, cần trang bị thêm thiết bị sấy tủ điện để hạn chế tình trạng hơi nước ngưng đọng làm hỏng mạch điều khiển.
Câu hỏi thường gặp về cách cài đặt biến tần LS H100
Câu hỏi 1: Tại sao biến tần LS H100 chạy được ở chế độ HAND nhưng AUTO không chạy?
Trả lời: Kiểm tra lại hàm DRV-06 (Cmd Source). Để biến tần hoạt động được ở chế độ AUTO (dùng PLC hoặc cảm biến), thông số này thường phải được cài là 1 (Terminal) hoặc 3 (Int 485) tùy vào cách truyền tín hiệu điều khiển.
Câu hỏi 2: Làm thế nào để biến tần tự khởi động ngay sau khi có điện trở lại?
Trả lời: Cần cài đặt hàm ADV-10 (Power-on Run) thành giá trị 1.
Câu hỏi 3: Biến tần báo lỗi (Trip) liên tục khi tăng tốc, cách xử lý thế nào?
Trả lời: Lỗi này thường do tăng tốc quá nhanh. Hãy tăng thời gian tại hàm DRV-03 (Acc Time). Ngoài ra, kiểm tra lại phần dây dẫn động cơ có bị chạm chập hay không.
Câu hỏi 4: Làm thế nào để khóa bàn phím không cho người khác thay đổi thông số?
Trả lời: Bạn có thể tìm tham số CNF-39 (Parameter Lock) và cài đặt mật khẩu. Khi khóa, người dùng sẽ không thể thay đổi giá trị thông số nếu không có mật khẩu.
