Trong hệ thống tự động hóa, biến tần LS S100 đóng vai trò là "trợ thủ" đắc lực nhờ thiết kế nhỏ gọn, khả năng vận hành bền bỉ và hiệu suất vượt trội, cho khả năng ứng dụng linh hoạt từ hệ thống bơm, quạt đến các dây chuyền băng tải đòi hỏi tốc độ chính xác. Bài viết dưới đây của chúng tôi sẽ hướng dẫn chi tiết về quy trình cài đặt biến tần LS S100 chuẩn kỹ thuật.
Tổng quan về biến tần LS S100
LS S100 Series là dòng biến tần đa năng thế hệ mới của LS Electric. Không chỉ thừa hưởng ưu điểm của các dòng tiền nhiệm, S100 còn được tích hợp các tính năng công nghệ cao như:
- Khả năng điều khiển linh hoạt: Hỗ trợ cả điều khiển V/F và Vector không cảm biến.
- Tích hợp sẵn bộ lọc EMC: Giúp giảm nhiễu điện từ, đảm bảo hệ thống vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
- Thiết kế thông minh: Tích hợp sẵn truyền thông RS485 (Modbus), bàn phím điều khiển tách rời, dễ dàng lắp đặt trong không gian hẹp.
- Kích thước nhỏ gọn: Cho khả năng tiết kiệm diện tích lắp đặt đến 60% so với dòng Series iG5A .
- Ứng dụng đa dạng: Phù hợp cho máy đóng gói, máy in, băng tải, quạt thông gió và máy bơm công nghiệp.
Hướng dẫn cài đặt biến tần LS S100 đúng quy trình

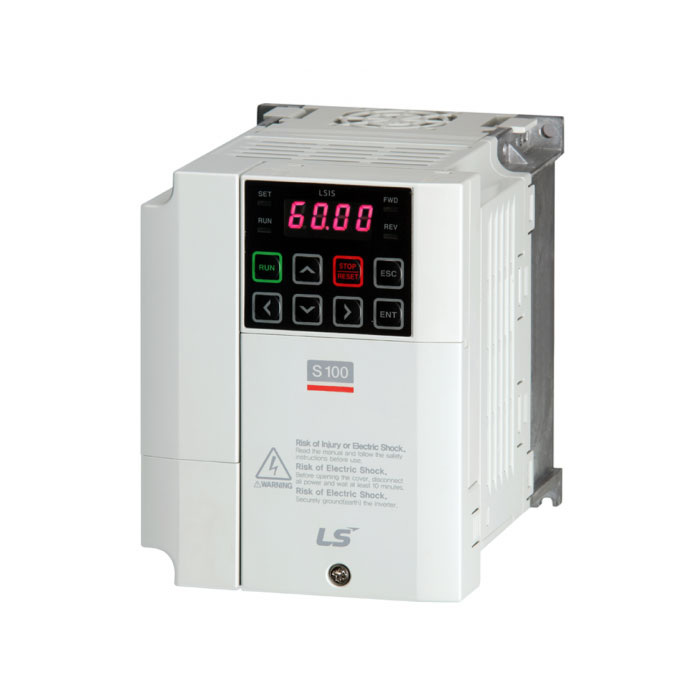

Khái quát bàn phím điều khiển biến tần LS S100
LS S100 sử dụng màn hình LED 7 thanh hoặc LCD (model công suất lớn). Để quá trình cài đặt diễn ra nhanh chóng và thuận tiện, bạn cần hiểu được chức năng của các phím điều khiển quan trọng.
| Tên phím | Chức năng |
| Màn hình LED 7 thanh | Hiển thị trạng thái vận hành và thông tin tham số |
| Đèn báo SET | Đèn LED nhấp nháy trong quá trình cấu hình tham số và khi phím ESC hoạt động như một phím đa chức năng |
| Đèn báo RUN | Đèn LED sáng (duy trì) trong quá trình vận hành và nhấp nháy khi tăng tốc hoặc giảm tốc |
| Đèn báo FWD | Đèn LED sáng (duy trì) trong quá trình vận hành thuận |
| Đèn báo REV | Đèn LED sáng (duy trì) trong quá trình vận hành nghịch |
| RUN | Vận hành biến tần (nhập lệnh CHẠY) |
| STOP/RESET | STOP: Dừng biến tần
RESET: Thiết lập lại biến tần sau khi xảy ra tình trạng lỗi hoặc sự cố |
| ▲ , ▼ | Di chuyển giữa các mã lệnh hoặc tăng hay giảm giá trị tham số |
| ◀ , ▶ | Di chuyển giữa các nhóm lệnh hoặc để di chuyển con trỏ để thay đổi hàng đơn vị, hàng chục |
| ENT | Truy cập vào tham số để sửa đổi và lưu giá trị |
| ESC | Cấu hình các chức năng khác nhau như:
• Vận hành Jog (Chạy nhắp) • Chuyển đổi chế độ Remote/Local (Điều khiển từ xa/tại chỗ) • Hủy lệnh nhập trong quá trình thiết lập tham số |
Sơ đồ đấu nối biến tần LS S100

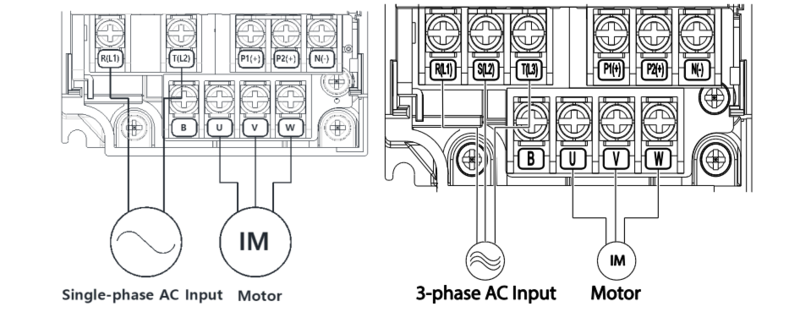

Đấu nối mạch động lực
- Nguồn xoay chiều đầu vào: Đấu vào các chân R, S, T (đối với dòng 3 pha 380V) hoặc L1, L2 (đối với dòng 1 pha 220V). Tuyệt đối không được đấu vào các chân U, V, W.
- Ngõ ra động cơ: Đấu vào các chân U, V, W. Lưu ý đấu nối đúng thứ tự pha để đảm bảo đúng chiều quay động cơ.
- Tiếp địa: Chân G phải được nối đất đúng chuẩn để bộ lọc nhiễu EMC hoạt động hiệu quả và đảm bảo an toàn điện cho người vận hành.

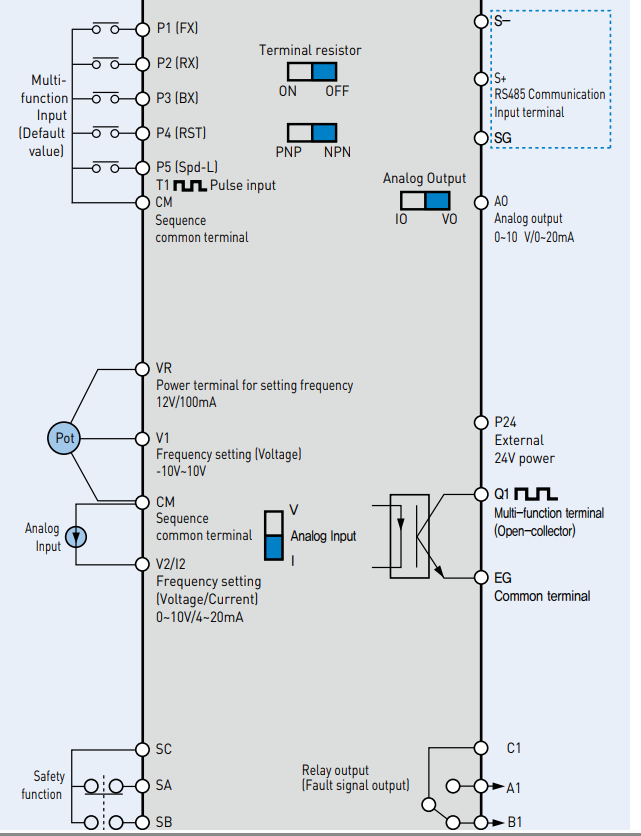

Đấu nối mạch điều khiển
- Chân kích chạy: Sử dụng chân P1 (Chạy thuận – FX) và CM (Chân chung – Common). Trường hợp cần chạy nghịch, có thể đấu thêm chân P2 (RX). Chế độ kích mặc định là NPN (kích âm).
- Chiết áp: Sử dụng chân VR (nguồn 12V), V1 (tín hiệu -10V – 10V) và CM (0V). Chân V1 dùng để điều chỉnh tần số bằng biến trở ngoài.
- Ngõ ra Relay: A1, C1, B1 dùng để báo trạng thái lỗi hoặc báo chạy về đèn báo hoặc PLC.
Cách reset biến tần về thông số mặc định của nhà sản xuất
Việc reset biến tần được thực hiện khi bạn muốn cài đặt lại thông số hoặc khi các hàm đặt khống chế lẫn nhau, biến tần gặp sự cố. Các bước reset như sau:
- Bước 1: Tìm nhóm hàm dr. (Drive), sau đó chọn hàm dr.93.
- Bước 2: Nhấn phím ENT để vào hàm dr.93. Nhập giá trị dr.93 = 1. Nhấn ENT 2 lần để lưu giá trị.
- Bước 3: Nhấn phím mũi tên sang trái để trở về màn hình chính. Như vậy, biến tần đã reset về thông số mặc định.
Các bước cài đặt thông số cơ bản
Cài đặt lệnh chạy và lệnh tần số
- Mã Dr: Chọn lệnh chạy Dr -> 06
- 0 (Keypad): Chạy bằng phím Run/Stop trên màn hình, được dùng để test máy.
- 1 (Fx/Rx-1): Chạy bằng công tắc ngoài đấu vào chân P1, P2.
- 3 (Int 485): Chạy qua truyền thông Modbus RS485 (kết nối với PLC/HMI).

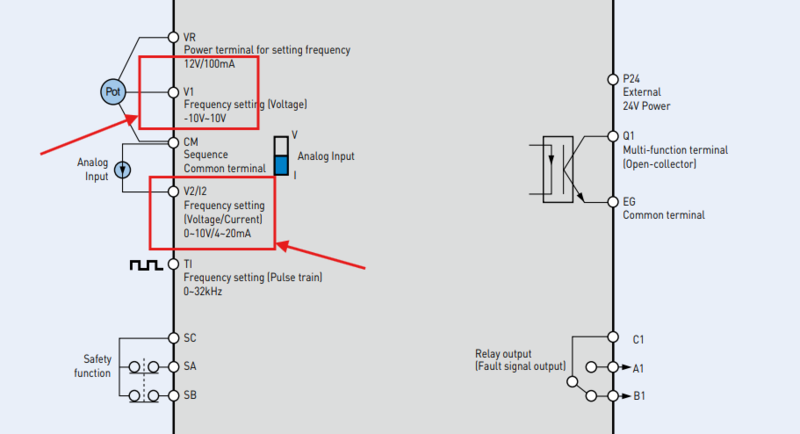

- Mã Dr: Chọn lệnh tần số Dr -> 07
- 0 (Keypad-1): Cài tần số trực tiếp trên bàn phím.
- 2 (V1): Chỉnh tần số bằng biến trở ngoài (0-10V) đấu vào chân V1.
- 5 (I2): Chỉnh tần số bằng dòng điện 4-20mA (từ cảm biến áp suất hoặc PLC) đấu vào chân I2.
Cài đặt thời gian tăng tốc và giảm tốc
Thông số này ảnh hưởng trực tiếp đến độ bền cơ khí của hệ thống và dòng khởi động động cơ.
- ACC (Acceleration Time): Thời gian tăng tốc từ 0Hz đến tần số tiêu chuẩn (thường là 50Hz). Các chuyên gia khuyến nghị với các tải bơm/quạt, thông số này nên để 10s - 20s. Riêng các tải nặng có thể dao động trong khoảng 20s - 60s để tránh báo lỗi quá dòng.
- DEC (Deceleration Time): Thời gian giảm tốc từ tần số tiêu chuẩn về 0Hz. Trường hợp quán tính tải lớn, cần cài đặt thông số DEC dài (30s - 60s) hoặc lắp thêm điện trở xả.
Nhập thông số động cơ
Thông số này đảm bảo chế độ bảo vệ động cơ và điều khiển Vector hoạt động chính xác.
Truy cập nhóm Motor (PAR-bA):
- H30 (Motor Type): Chọn loại động cơ (thường là 0.2 ~ 22.0kW).
- H31 (Motor Poles): Số cực động cơ (Thường là 4 cực – 1450 rpm).
- H33 (Rated Current): Dòng điện định mức (A).
Sau khi nhập xong, chọn chế độ Auto-tuning (H41 = 1) để biến tần tự đo nội trở và điện cảm của động cơ.
Các hàm cài đặt thông số động cơ trên biến tần LS S100
| Hàm | Tên hàm | Mô tả |
| dr.09 | Control Mode (Chế độ điều khiển) | Cài đặt dr.09 thành 2 để thực hiện vận hành bù trượt |
| dr.14 | Motor Capacity (Công suất động cơ) | Thiết lập công suất của động cơ |
| bA.11 | Pole Number (Số cực động cơ) | Nhập số cực từ nhãn thông số động cơ |
| bA.12 | Rated Slip (Độ trượt định mức) | Nhập số vòng quay định mức từ nhãn thông số động cơ |
| bA.13 | Rated Curr (Dòng điện định mức) | Nhập dòng điện định mức từ nhãn thông số |
| bA.14 | Noload Curr (Dòng điện không tải) | Nhập dòng điện đo được khi đã tháo tải và khi động cơ vận hành ở tần số định mức |
| bA.16 | Efficiency (Hiệu suất) | Nhập hiệu suất từ nhãn thông số |
| bA.17 | Inertia Rate (Tỉ lệ quán tính) | Chọn quán tính tải dựa trên quán tính động cơ |
Bảng mã lỗi thường gặp của biến tần LS S100
| Mã lỗi | Nguyên nhân | Cách khắc phục |
| OCT (Over Current Trip): Lỗi quá dòng | Động cơ bị kẹt, chạm chập dây pha ra vỏ, thời gian tăng tốc (ACC) quá ngắn | Kiểm tra lại quay tay động cơ, đo lại cách điện dây dẫn hoặc tăng thời gian ACC |
| OVT (Over Voltage Trip): Lỗi quá áp | Nguồn điện áp đầu vào tăng đột ngột hoặc thời gian giảm tốc (DEC) quá ngắn so với quán tính tải | Lắp thêm điện trở xả hoặc tăng thời gian DEC |
| OLT (Over Load Trip): Lỗi quá tải | Động cơ hoạt động quá dòng định mức trong thời gian dài | Giảm tải, nâng công suất biến tần (nếu cần), hoặc kiểm tra lại thông số dòng điện định mức (H33) |
| GF (Ground Fault): Lỗi chạm đất | Dây cáp động cơ bị rò rỉ điện, động cơ bị ẩm | Dùng đồng hồ chuyên dụng đo lại cách điện động cơ và dây dẫn |
Câu hỏi thường gặp về cách cài đặt biến tần LS S100
Câu hỏi 1: Làm sao để biến tần LS S100 không bị "trôi" tốc độ khi tải thay đổi?
Trả lời: Chuyển phương thức điều khiển sang Sensorless Vector Control thay vì V/F. Đồng thời có thể cài đặt trong nhóm BAS để cải thiện mô-men xoắn ở tốc độ thấp.
Câu hỏi 2: Xử lý thế nào trước lỗi Over Voltage (OV) khi máy đang chạy tốc độ cao rồi dừng đột ngột?
Trả lời: Nguyên nhân của tình trạng này là do năng lượng quán tính từ tải trả ngược về biến tần. Bạn cần kéo dài thời gian giảm tốc (DEC) hoặc lắp thêm cụm điện trở xả để triệt tiêu năng lượng thừa.
Câu hỏi 3: Có thể điều khiển biến tần qua PLC bằng Modbus RTU được không?
Trả lời: Có. S100 hỗ trợ sẵn cổng RS485. Bạn cấu hình thông số tại nhóm Cn (Communication), bao gồm địa chỉ trạm (Cn-01), tốc độ truyền (Cn-02) và chọn giao thức Modbus là có thể điều khiển biến tần từ xa.
