Cách đấu loa nối tiếp là kỹ thuật cơ bản nhưng then chốt giúp tăng tổng trở kháng cho hệ thống âm thanh, đảm bảo amply không bị quá tải hay cháy nổ khi vận hành nhiều loa cùng lúc. Bài viết này của chúng tôi sẽ hướng dẫn bạn chi tiết về sơ đồ đấu nối, công thức tính trở kháng chính xác và những lưu ý quan trọng để bảo vệ dàn âm thanh bền bỉ theo thời gian.
Tìm hiểu về cách đấu loa nối tiếp
Đấu loa nối tiếp là phương pháp kết nối các loa với nhau theo một đường dẫn duy nhất. Trong sơ đồ này, dòng điện sẽ đi qua lần lượt từng loa trước khi quay trở về cực âm của nguồn phát (amply hoặc cục đẩy).
Nguyên lý hoạt động

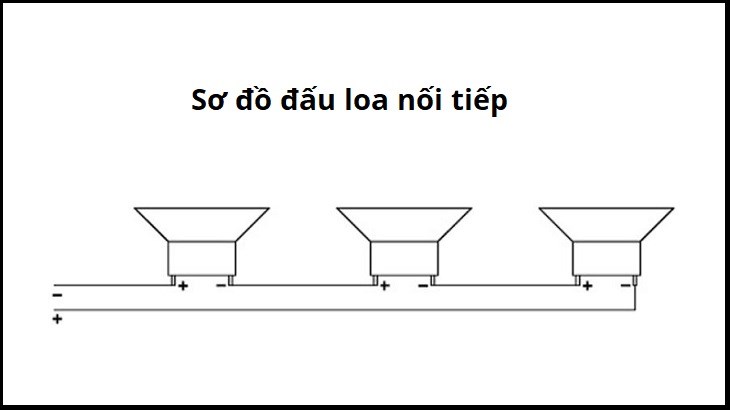

Nguyên lý hoạt động của cách đấu loa nối tiếp khá đơn giản. Cực âm (-) của loa thứ nhất sẽ được nối với cực dương (+) của loa thứ hai, chu kỳ cứ thế tiếp tục cho đến loa cuối cùng. Tại loa cuối, cực âm (-) của loa sẽ kết nối với cực âm (-) của amply.
Công thức tính trở kháng khi đấu nối tiếp
Đây là phần quan trọng nhất để đảm bảo an toàn cho thiết bị. Khi đấu nối tiếp, tổng trở kháng của hệ thống sẽ tăng lên. Lúc này, trở kháng của loa được tính theo công thức:
R_{tổng} = R_1 + R_2 + R_3 + ... + R_n
Trong đó:
- R_1, R_2...: Trở kháng của từng loa đơn lẻ (đơn vị Ohm - Omega).
- R_{tổng}: Tổng trở kháng của toàn bộ hệ thống loa.
Ví dụ: Có 2 chiếc loa có trở kháng là 8Ω/chiếc. Khi đấu nối tiếp, tổng trở kháng sẽ là: 8 + 8 = 16Ω.
Trường hợp cần đấu loa nối tiếp
Không phải lúc nào đấu nối tiếp cũng là lựa chọn tối ưu. Tuy nhiên, phương pháp đấu nối này cực kỳ hữu ích trong các trường hợp sau.
- Tăng trở kháng để bảo vệ amply: Đa phần các dòng amply karaoke hoặc amply nghe nhạc gia đình đều có giới hạn trở kháng (thường là 4Ω đến 16Ω). Nếu đấu quá nhiều loa song song, trở kháng sẽ giảm xuống cực thấp (< 4Ω), dễ gây quá tải. Đấu nối tiếp lúc này là giải pháp hữu ích để đưa trở kháng về mức an toàn.
- Ứng dụng trong hệ thống loa âm trần/thông báo: Các hệ thống loa hành lang thường sử dụng nhiều loa công suất nhỏ, việc đấu nối tiếp giúp quản lý đường dây dễ dàng hơn và phù hợp với các dòng amply Volt.
- Khi các loa có công suất nhỏ: Cách đấu loa nối tiếp là phương án lý tưởng khi muốn kết nối nối nhiều loa với một amply hoặc khi muốn dùng chung nguồn nhạc mà không phải phân vùng âm thanh.

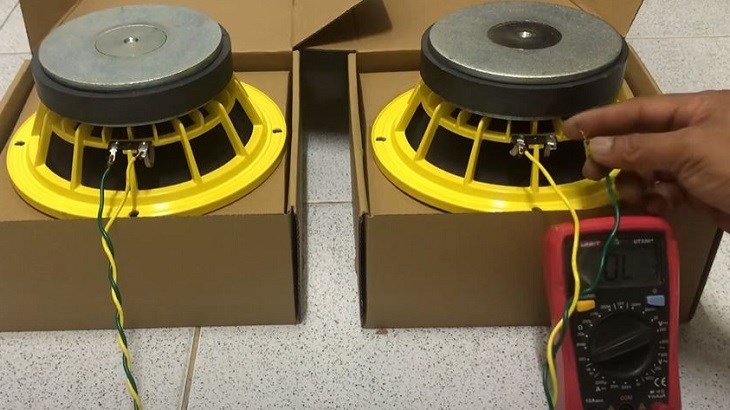

Hướng dẫn chi tiết cách đấu loa nối tiếp
Để thực hiện, bạn cần chuẩn bị dây loa chất lượng tốt, kìm tuốt dây và băng keo điện (hoặc ống co nhiệt).
Quy trình đấu loa nối tiếp cơ bản như sau:
- Bước 1: Kiểm tra trở kháng của loa và amply. Thông số này thường được in ở tem phía sau loa.
- Bước 2: Thực hiện đấu nối. Nối cực âm của dây loa với cực âm của amply (hoặc cục đẩy). Sau đó nối cực dương của loa thứ nhất với cực âm của loa thứ 2. Thực hiện như vậy cho đến khi hết loa. Cuối cùng, cực dương của loa cuối sẽ được đấu với cực dương của amply.
- Bước 3: Kiểm tra mối nối. Đảm bảo các đầu dây đồng được xoắn chặt, không có sợi đồng nào bị chạm vào nhau gây ngắn mạch.
Ưu và nhược điểm của cách đấu nối tiếp:
| Tiêu chí | Ưu điểm | Nhược điểm |
| Trở kháng | Tăng trở kháng tổng, bảo vệ amply khỏi cháy nổ | Nếu trở kháng quá cao, âm thanh sẽ rất nhỏ |
| Độ tin cậy | Phù hợp với các dòng loa trở kháng thấp | Một loa hỏng, cả hệ thống sẽ ngừng hoạt động |
| Chất âm | Dòng điện chạy qua các loa gần như giống nhau, có độ ổn định cao | Khó kiểm soát sắc thái riêng của từng loa |
Lưu ý quan trọng về cách đấu loa nối tiếp
- Không đấu quá nhiều loa: Khi tổng trở kháng vượt quá 16Ω hoặc 32Ω, amply sẽ rất khó kéo, dẫn đến âm thanh bị hụt hơi, yếu ớt.
- Sử dụng loa cùng loại: Ưu tiên đấu nối tiếp các loa có cùng thông số (cùng công suất, cùng trở kháng). Nếu đấu loa 4Ω với loa 8Ω, sự phân bổ điện áp sẽ không đều, gây ảnh hưởng đến độ bền của loa.
- Kiểm tra pha loa: Việc đấu nhầm cực không chỉ làm mất tiếng bass mà còn khiến hệ thống hoạt động không ổn định.
- Công suất chịu tải: Tổng công suất của dàn loa phải phù hợp với công suất đỉnh của amply.
Các lỗi thường gặp khi đấu nối tiếp và cách khắc phục
Trong quá trình đấu loa nối tiếp, có một số lỗi kỹ thuật thường gặp gồm: âm thanh rất nhỏ hoặc loa không kêu. Dưới đây là cách khắc phục 2 trường hợp này.
Âm thanh nghe rất nhỏ hoặc không có bass
- Nguyên nhân phổ biến: Đấu ngược cực hoặc tổng trở kháng quá lớn vượt khả năng chịu tải của amply.
- Cách khắc phục: Kiểm tra lại các đầu nối (+) và (-). Nếu trở kháng quá cao, hãy cân nhắc chuyển sang sơ đồ đấu nối tiếp - song song kết hợp.
Một loa không hoạt động khiến cả dàn loa im lặng
- Nguyên nhân: Đặc thù của mạch nối tiếp là mạch kín duy nhất. Khi một mắt xích bị đứt sẽ làm hở mạch toàn bộ.
- Cách khắc phục: Kiểm tra từng loa bằng pin 9V hoặc đồng hồ vạn năng để tìm ra loa bị cháy/đứt dây.

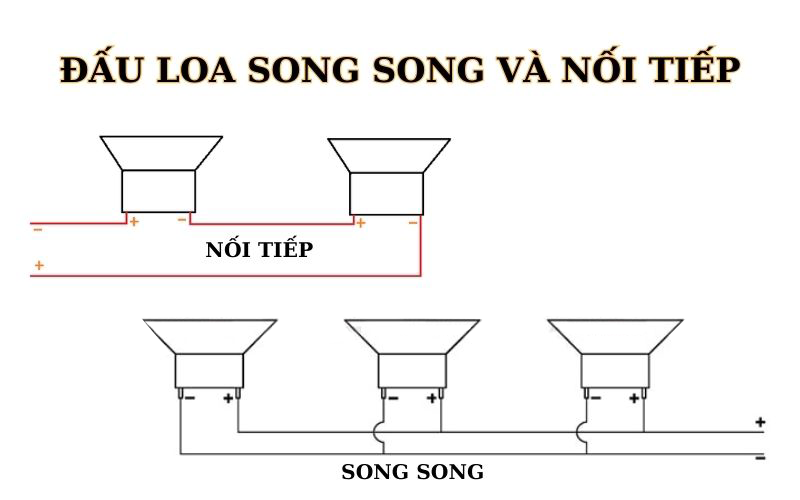

Nên đấu loa song song hay nối tiếp?
Đây là 2 phương pháp đấu nối loa phổ biến nhất hiện nay. Thực tế, không có phương pháp nào là tuyệt đối. Việc lựa chọn phương pháp đấu loa còn phụ thuộc vào đặc điểm hệ thống và nhu cầu lắp đặt.
Bạn có thể theo dõi sự khác biệt giữa 2 cách đấu nối này trong bảng sau.
| Tiêu chí | Đấu loa nối tiếp | Đấu loa song song |
| Trở kháng | Làm tăng trở kháng | Làm giảm trở kháng |
| Cường độ âm thanh | Âm thanh nhỏ hơn | Làm cho âm thanh to hơn |
| Ứng dụng | Lắp đặt hệ thống loa âm trần | Tối ưu công suất âm thanh chuyên nghiệp |
| Trường hợp nên dùng | Amply có công suất thấp, cần tăng trở kháng
Cần kết nối nhiều loa đơn giản Hệ thống không yêu cầu chỉnh âm cho từng loa |
Giảm trở kháng để tăng công suất
Cần hệ thống ổn định, hoạt động của 1 loa không ảnh hưởng đến cả dàn loa Yêu cầu phân vùng âm thanh rõ rệt |
Câu hỏi thường gặp về cách đấu loa nối tiếp
Câu hỏi 1: Cách đấu loa nối tiếp có làm giảm công suất của loa không?
Trả lời: Có. Đấu nối tiếp làm tăng tổng trở kháng. Theo định luật Ohm, khi trở kháng tăng thì cường độ dòng điện từ amply ra sẽ giảm xuống. Do đó, hệ thống loa đấu nối tiếp thường sẽ nghe nhỏ hơn so với đấu song song trên cùng một mức âm lượng của amply. Tuy nhiên, điều này giúp amply hoạt động mát hơn và an toàn hơn.
Câu hỏi 2: Có thể đấu nối tiếp 2 loa khác trở kháng không?
Trả lời: Trên lý thuyết là có, nhưng về kỹ thuật là không. Khi đấu nối tiếp hai loa khác trở kháng, điện áp sẽ phân bổ không đều (loa có trở kháng lớn hơn sẽ chịu điện áp cao hơn). Điều này khiến loa này kêu to hơn loa kia và dễ dẫn đến tình trạng mất cân bằng âm thanh, gây hại cho củ loa về lâu dài.
Câu hỏi 3: Tại sao khi đấu nối tiếp, một loa hỏng thì các loa còn lại không hoạt động?
Trả lời: Sơ đồ nối tiếp tạo ra một mạch điện kín duy nhất. Dòng điện phải đi qua lần lượt từng loa. Nếu một loa bị cháy, mạch điện sẽ bị hở tại đó, khiến dòng điện không thể chạy qua các loa còn lại trong chuỗi.
Câu hỏi 4: Có giới hạn số lượng loa khi đấu nối tiếp không?
Trả lời: Không có giới hạn cứng, nhưng không nên đấu quá nhiều. Nếu tổng trở kháng lên quá cao (ví dụ trên 32Ω), amply sẽ không thể cung cấp đủ dòng điện để đẩy màng loa, khiến âm thanh bị méo tiếng hoặc rất bé. Thông thường, chỉ nên đấu nối tiếp từ 2 đến 4 loa.
