Loa phóng thanh là thiết bị không thể thiếu trong các hệ thống thông báo, truyền thanh tại nhà xưởng, trường học, hay khu dân cư. Tuy nhiên, việc cách đấu nối loa phóng thanh sao cho âm thanh rõ nét, không bị rè và đặc biệt là không làm cháy amply là điều không phải ai cũng nắm rõ. Bài viết này sẽ hướng dẫn bạn chi tiết về cách đấu nối loa phóng thanh.
Tổng quan về loa phóng thanh
Loa phóng thanh (còn gọi là loa nén, loa phát thanh) là thiết bị chuyên dụng dùng để khuếch đại và truyền tải âm thanh, tín hiệu, giọng nói đến một khoảng cách rất xa, trong một không gian rộng lớn. Với thiết kế hình nón hoặc vành tròn, dòng loa này có khả năng tập trung âm thanh vào một hướng, giúp âm thanh đi xa hơn (từ vài trăm mét đến 1.5km), rõ hơn trong môi trường có nhiều tạp âm, do đó thường được lắp đặt tại các khu vực sinh hoạt tập thể có diện tích rộng như nhà xưởng, trường học, sân vận động, khu dân cư…
Đặc điểm kỹ thuật cần lưu ý:
- Biến áp: Hầu hết loa phóng thanh hiện nay đều được tích hợp biến áp (dòng trở kháng cao - 70V/100V). Điều này cho phép đấu nối nhiều loa trên một đường dây dài mà không bị suy hao tín hiệu.
- Công suất: Cần xác định công suất định mức của loa (ví dụ: 15W, 30W, 50W) để chọn amply có công suất tổng phù hợp.
- Trở kháng: Khác với loa nghe nhạc thông thường, loa nén thông báo thường làm việc theo chuẩn điện áp (Volt), giúp việc thi công đơn giản hơn nhiều.
Nguyên tắc khi đấu nối loa phóng thanh
Tuân thủ nguyên tắc đấu nối giúp loa phóng thanh hoạt động đúng cách và bền bỉ.
Nguyên tắc chọn thiết bị trước khi đấu nối
- Phù hợp với không gian: Nguyên tắc quan trọng khi chọn loa cho bất kỳ hệ thống nào. Với đặc thù thiết kế phóng âm thanh rộng, bạn cần đặt loa phóng thanh ở vị trí rộng rãi, không có nhiều vật cản lớn. Đặc biệt, không lắp đặt 2 loa đối mặt nhau để tránh tình trạng phản âm gây khó chịu cho người nghe.
- Công suất loa: Ưu tiên lựa chọn loa có mức công suất phù hợp với không gian sử dụng. Với không gian ngoài trời hoặc khu vực có nhiều tiếng ồn, nên chọn loa có công suất lớn để đảm bảo chất lượng âm thanh tốt nhất.
- Lựa chọn amply phối ghép: Bắt buộc phải sử dụng loại amply thông báo có chức năng riêng biệt, trong đó công suất của amply lớn hơn tổng công suất của loa.
- Các thiết bị phụ trợ: Gồm dây loa chất lượng cao, đinh ốc, dây thép để cố định và các thiết bị phục vụ việc đấu nối như kìm, kéo, băng dính điện.
Nguyên tắc khi lắp đặt loa phóng thanh
- Đảm bảo việc đấu nối thực hiện đúng sơ đồ; các bước lắp đặt đúng kỹ thuật.
- Loa, amply, dây loa được bố trí một cách khoa học để vừa tối ưu không gian, vừa cho chất lượng âm thanh tốt nhất.
- Tuyệt đối không đặt 2 loa phóng thanh hướng vào nhau, có thể gây phản âm hoặc hỏng hóc loa.
- Dây loa phải được đi gọn gàng, chính xác, không được lẫn vào dây điện thường.
- Bắt buộc phải có bước kiểm tra và thử nghiệm hệ thống loa phóng thanh trước khi đưa vào sử dụng.
2 cách đấu nối loa phóng thanh phổ biến
Có 2 phương pháp đấu nối loa phóng thanh phổ biến nhất mà bạn có thể sử dụng là đấu nối tiếp hoặc song song.

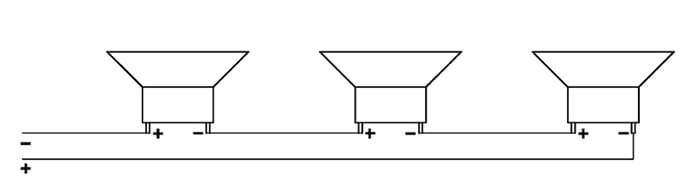

Đấu nối loa phóng thanh dạng nối tiếp
- Cách thực hiện: Cực dương của loa này sẽ được nối với cực âm của loa tiếp theo; điểm đầu và cuối của loa sẽ được nối với amply.
- Đặc điểm: Trở kháng tổng tăng lên, cho khả năng bảo vệ hệ thống khi dòng điện quá cao. Tuy nhiên, khi một loa bị hỏng, tất cả hệ thống đều bị ảnh hưởng. Ngoài ra, chất lượng âm thanh khi đấu nối tiếp được đánh giá là không tốt bằng cách đấu song song.

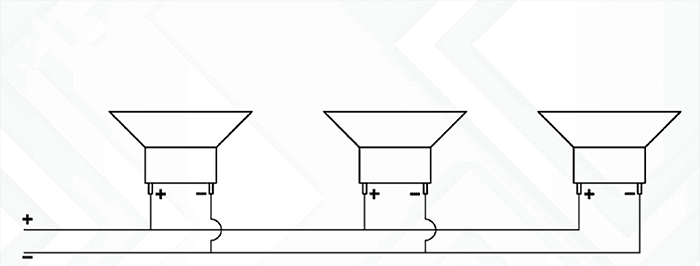

Đấu nối loa phóng thanh dạng song song
- Cách thực hiện: Cực dương của loa này sẽ nối với cực dương của loa kia. Thực hiện tương tự với cực âm, cuối cùng là nối về amply.
- Đặc điểm: Tổng trở kháng giảm, nhưng lại giúp tăng công suất cho loa, kéo theo chất lượng âm thanh cũng tăng. Đặc biệt, việc một loa gặp trục trặc sẽ không ảnh hưởng đến các loa còn lại. Nhược điểm lớn nhất của cách đấu nối này là khi tổng trở kháng giảm quá mức có thể gây quá tải, thậm chí là cháy amply.
Hướng dẫn cách đấu nối loa phóng thanh chi tiết
Chuẩn bị vật dụng và thiết bị
Trước khi bắt đầu, hãy đảm bảo bạn đã có:
- Loa phóng thanh: Kiểm tra thông số công suất ghi trên loa.
- Amply chuyên dụng (Amply thông báo): Đảm bảo có cổng ra cho dòng 70V hoặc 100V.
- Dây loa: Ưu tiên dây 2 lõi, tiết diện tối thiểu 1.5mm² để đảm bảo truyền tải tốt.
- Dụng cụ: Kìm tuốt dây, băng dính điện, ốc vít và thang leo (nếu lắp trên cao).
Ngoài ra, cần nghiên cứu không gian sử dụng để lựa chọn được loa và amply phù hợp. Thông thường, công suất loa phóng thanh sẽ tỷ lệ thuận với diện tích lắp đặt và công suất của amply luôn phải lớn hơn công suất loa.

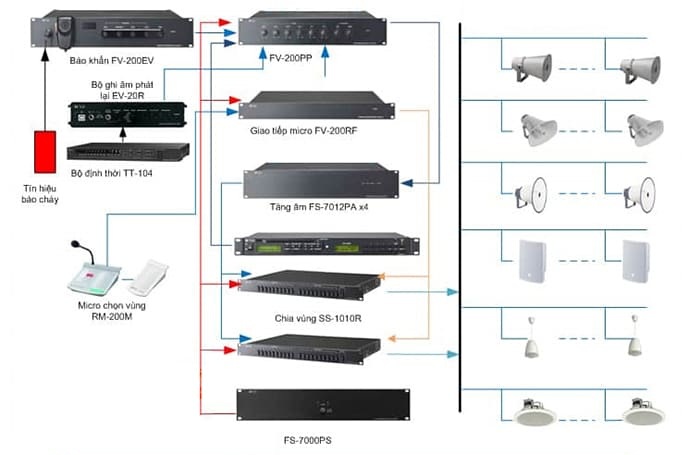

Thiết lập sơ đồ lắp đặt
Tùy vào số lượng thiết bị mà sơ đồ lắp đặt hệ thống loa phóng thanh sẽ có sự khác biệt. Đây chính là cơ sở để quá trình đấu nối diễn ra nhanh chóng, chính xác, đặc biệt quan trọng với các hệ thống loa phức tạp.
Xác định kiểu đấu nối
- Đấu nối theo điện áp (dòng 70V/100V): Đây là cách phổ biến nhất. Bạn đấu song song các loa lại với nhau. Cách này cho phép lắp nhiều loa trên cùng một đường dây dài.
- Đấu nối trở kháng thấp (4-16Ω): Thường dùng cho các hệ thống nhỏ, khoảng cách dây dẫn ngắn.
Đấu nối loa vào hệ thống
- Tại vị trí loa: Mở nắp bảo vệ cọc loa. Bạn sẽ thấy các đầu dây (thường có ký hiệu dây chung COM và các mức công suất 5W, 10W, 15W...).
- Kết nối dây dẫn:
-
- Nối một dây vào cọc COM.
- Nối dây còn lại vào mức công suất mong muốn (ví dụ: muốn loa chạy công suất tối đa thì nối vào mức 15W hoặc 30W tùy loại loa).

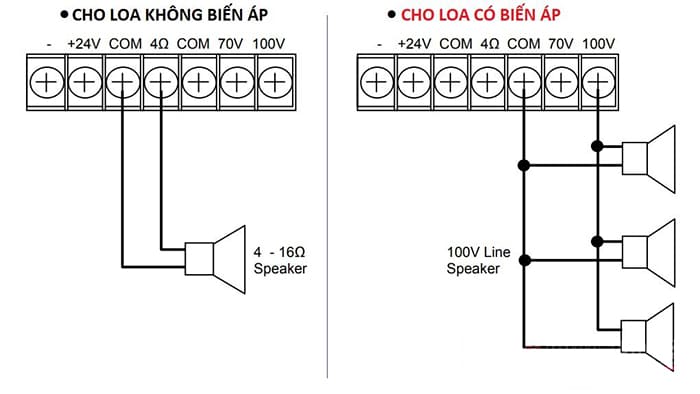

Đấu nối loa với amply
Sau khi hoàn tất việc đấu nối hệ thống loa phóng thanh, bạn cần thực hiện kết nối loa với amply. Cách thực hiện như sau:
- Với loa có biến áp: Các loa được mắc song song với nhau, dùng chung dây màu đen và dây màu trắng. Dây đen của loa sau đó sẽ đấu vào điểm 100V trên amply và nối dây trắng của loa vào điểm COM của tăng âm.
- Với loa không có biến áp: Có thể đấu loa song song hoặc nối tiếp. Dây đen của loa đầu tiên đấu vào cổng HOT (100/70V hoặc 4Ω), dây trắng của loa cuối cùng đấu vào cổng COM trên amply.
Kiểm tra an toàn trước khi đưa vào hoạt động
Tiến hành nối thiết bị cấp nguồn âm thanh vào amply, kiểm tra hệ thống lần cuối trước khi cấp nguồn để chạy thử.
Lưu ý:
- Đảm bảo các đầu nối được quấn băng dính điện kỹ càng hoặc dùng hộp kỹ thuật để chống nước (loa phóng thanh thường lắp ngoài trời).
- Tổng công suất của các loa không được vượt quá 80% công suất của amply để tránh làm nóng máy.
Một số câu hỏi về cách đấu nối loa phóng thanh
Câu hỏi 1: Tại sao loa phóng thanh bị rè, tiếng không trong?
Trả lời: Có thể do bạn chọn mức công suất trên loa không phù hợp hoặc dây dẫn quá mảnh, làm tín hiệu bị suy hao. Ngoài ra, hãy kiểm tra xem màng loa có bị dính nước hoặc bụi bẩn hay không.
Câu hỏi 2: Có thể đấu bao nhiêu loa phóng thanh vào một amply?
Trả lời: Số lượng loa phụ thuộc vào công suất tổng của amply. Ví dụ, amply 150W có thể kéo được tối đa 10 loa 15W (nên để dư tải khoảng 20% để amply bền hơn).
Câu hỏi 3: Tại sao lắp loa ngoài trời thường hay bị hỏng?
Trả lời: Do độ ẩm cao làm oxy hóa cọc loa và biến áp bên trong. Do đó khi lắp đặt, bạn nên úp loa hơi chúi xuống dưới và dùng hộp đấu dây kín nước.
Khi triển khai các dự án truyền thanh, độ bền là yếu tố ưu tiên hàng đầu. Hãy luôn sử dụng các dòng loa phóng thanh chính hãng để đảm bảo chất lượng âm thanh tốt nhất.
