Trong các hệ thống điện dân dụng, công nghiệp và thiết bị âm thanh, chiết áp là linh kiện quan trọng giúp điều chỉnh mức điện áp hoặc âm lượng theo ý muốn. Tuy nhiên, không phải ai cũng hiểu rõ bản chất bên trong cũng như nguyên lý hoạt động của thiết bị này. Bài viết dưới đây sẽ giúp bạn giải đáp chi tiết chiết áp là gì, cấu tạo, phân loại và cách đấu nối đúng kỹ thuật.
Chiết áp là gì?

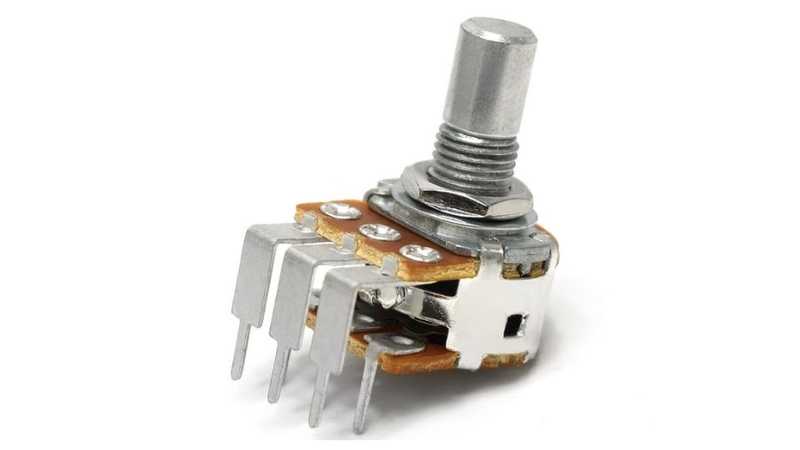

Chiết áp (tên tiếng Anh là Potentiometer, còn được gọi là biến trở chia áp) là một linh kiện điện tử có thể thay đổi được giá trị điện trở để thay đổi độ lớn của nguồn tín hiệu đầu vào và đầu ra giống với biến trở. Hiểu một cách đơn giản, chiết áp hoạt động như một cầu phân áp điều chỉnh liên tục, cho phép người dùng thay đổi mức điện áp đầu ra hoặc cường độ dòng điện chạy qua mạch một cách mượt mà thay vì ngắt quãng.
Bạn có thể dễ dàng bắt gặp chiết áp ở các núm vặn điều chỉnh âm lượng trên amply, bàn mixer, vang số, cục đẩy…, núm vặn tăng giảm tốc độ quạt, hay các núm xoay điều chỉnh độ sáng của đèn. Trong hệ thống âm thanh, chiết áp được lắp đặt giữa mạch amply và loa để điều chỉnh điện trở của mạch, qua đó điều chỉnh âm lượng của loa.
Ký hiệu chiết áp có sự khác nhau giữa các quốc gia. Tiêu chuẩn ANSI (Mỹ) biểu thị chiết áp là 2 đường thẳng với các đường zigzag ở giữa. Tiêu chuẩn IEC (châu Âu) là một hình chữ nhật nằm ngang.
Cấu tạo của chiết áp
Mặc dù có nhiều hình dáng và kích thước khác nhau nhưng cấu tạo cơ bản của một chiết áp thông thường bao gồm 3 thành phần chính:
- Đường điện trở: Đây là một dải vật liệu có điện trở cao (thường làm bằng màng than carbon, gốm kim loại cermet hoặc dây hợp kim) được uốn thành hình cung tròn hoặc đường thẳng. Bộ phận này xác định khả năng điều chỉnh của chiết áp, cho phép người dùng thay đổi giá trị điện trở một cách linh hoạt và hiệu quả trong các mạch điện.
- Tiếp điểm di động: Còn được gọi là con chạy - một linh kiện bằng kim loại có độ đàn hồi tốt, một đầu gắn liền với trục xoay (hoặc cần trượt), đầu còn lại tì sát và di động dọc theo bề mặt của dải đường trở kháng. Con chạy có thể thay đổi giá trị điện trở liên tục, cho phép điều chỉnh dòng điện đi qua mạch, mang lại sự linh hoạt khi kiểm soát điện áp và dòng điện trong các ứng dụng điện tử.
- Các chân kết nối (Terminals): Chiết áp tiêu chuẩn luôn có tối thiểu 3 chân.
- 2 chân ngoài cùng được hàn cố định vào hai đầu của dải điện trở.
- 1 chân ở giữa gắn liền với thanh quét di động.

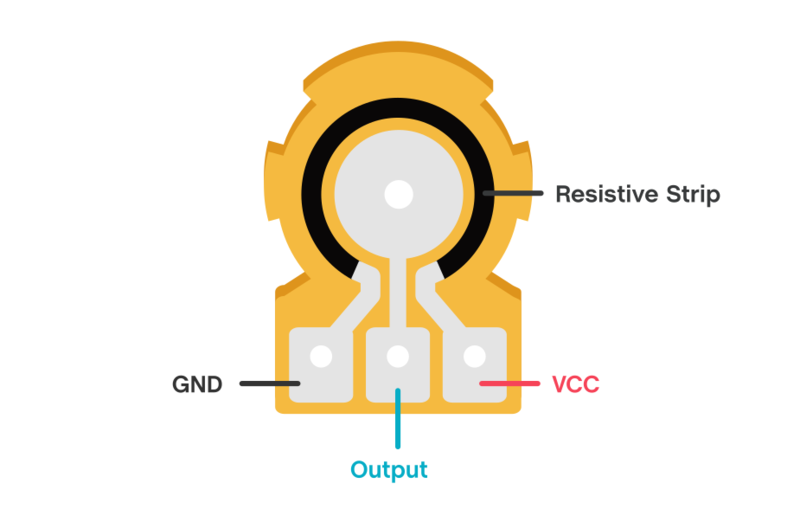

Nguyên lý hoạt động của chiết áp
Nguyên lý hoạt động của chiết áp dựa trên định luật Ohm về sự phân chia điện áp:
- Khi dòng điện đi vào hai chân cố định của dải điện trở, điện áp tổng sẽ được phân chia dọc theo chiều dài của dải vật liệu đó.
- Khi bạn vặn núm hoặc đẩy cần gạt, con chạy dịch chuyển đến một vị trí bất kỳ trên dải điện trở.
- Vị trí này sẽ chia dải điện trở thành hai phần độc lập: phần nằm giữa chân đầu vào - thanh quét, và phần nằm giữa thanh quét và chân đầu ra.
- Bằng cách thay đổi chiều dài của đoạn điện trở này, điện áp lấy ra tại chân giữa sẽ thay đổi tương ứng (vặn tăng thì điện áp/âm lượng tăng, vặn giảm thì điện áp/âm lượng giảm).
Nói cách khác, khi các yếu tố khác không đổi, điện trở của một vật tỉ lệ thuận với chiều dài của vật đó. Ví dụ: 2 vật có cùng chất liệu và tiết diện nhưng điện trở của vật dài 10cm chỉ bằng một nửa so với vật khác dài 20cm. Chiết áp sử dụng nguyên lý này. Điện áp đầu ra có thể điều chỉnh của chiết áp được thực hiện bằng cách thay đổi vị trí tuyến tính hoặc vị trí quay của tiếp điểm trượt trên một phần tử điện trở đồng nhất, từ đó làm dài hoặc ngắn đường dẫn dòng điện. Điện áp đầu vào được đặt trên toàn bộ chiều dài của phần tử điện trở và điện áp đầu ra được tạo ra bằng hiệu điện thế giữa phần tử điện trở cố định và tiếp điểm trượt/quay. Vị trí của tiếp điểm di động trên phần tử điện trở quyết định lượng điện áp đầu vào được đặt vào mạch.
Phân loại các loại chiết áp phổ biến hiện nay
Chiết áp có hai dạng chính là analog và digital. Chiết áp analog truyền thống sử dụng các phần tử cơ khí, được thao tác bằng tay để điều khiển đầu ra. Trong khi chiết áp kỹ thuật số sử dụng tín hiệu số để thay đổi.
Ngoài ra, chiết áp còn có thể được phân loại theo các cách sau.
Theo hình dáng và cách vận hành

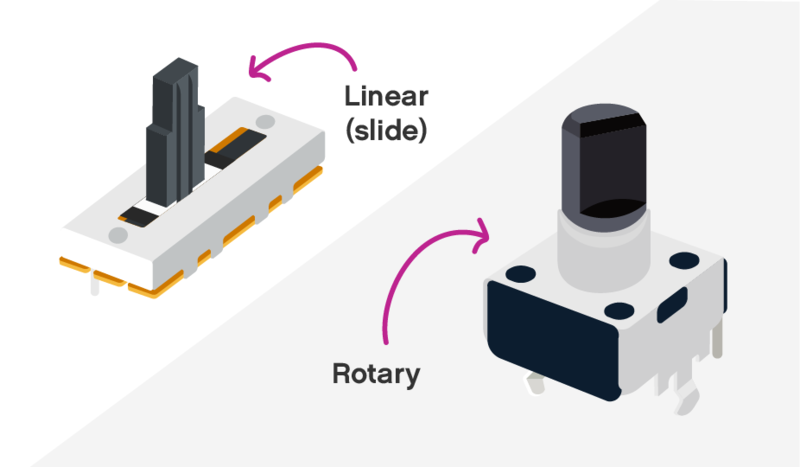

- Chiết áp xoay (Rotary Potentiometer): Loại phổ biến nhất, sử dụng chuyển động góc từ một núm xoay và trục nối với bộ phận gạt trượt trên phần tử điện trở (thường có góc quay khoảng 270 đến 300 độ). Ứng dụng rộng rãi làm núm Volume, Tone trên amply, mixer, vang số.
- Chiết áp trượt (Slide Potentiometer): Loại chiết áp tuyến tính phổ biến nhất, sử dụng cần gạt di chuyển theo đường thẳng (tịnh tiến). Chiết áp trượt có thể được sử dụng như cảm biến vị trí điện trở, thường thấy trên các bàn trộn âm thanh (Fader), bộ cân bằng đồ họa hoặc thiết bị điều chỉnh ánh sáng sân khấu.
- Chiết áp điều chỉnh: Là loại biến trở không trục, sử dụng một dụng cụ bên ngoài như tua vít để thay thế trục nhằm di chuyển cần gạt.
- Biến trở kỹ thuật số/điện tử: Được điều khiển bằng tín hiệu số để thay đổi đầu ra thay vì chuyển động cơ học.
Theo đặc tính kỹ thuật dải điện trở
- Chiết áp tuyến tính: Sự thay đổi điện trở tỉ lệ thuận hoàn toàn với góc quay/độ dịch chuyển của cần gạt. Ứng dụng rộng rãi trong các mạch đo đạc, cân bằng tín hiệu.
- Chiết áp Logarit: Sự thay đổi điện trở diễn ra theo hàm logarit. Loại này rất phù hợp với thính giác của tai người (vì tai người cảm nhận âm lượng theo cấp số nhân), thường dùng làm núm Volume âm thanh.
- Biến trở servo: Biến trở được gắn vào trục quay (động cơ), có khả năng cảm nhận vị trí bằng cách đo xung được tác động để quay động cơ cho đến khi biến trở báo hiệu rằng vị trí tương ứng với xung đến. Thường được sử dụng trong robot hoặc các ứng dụng cần điều khiển chuyển động chính xác.
Theo số lượng trục
- Chiết áp đơn: Chiết áp tiêu chuẩn với một núm xoay và trục điều khiển một mạch điện duy nhất.
- Chiết áp đôi: Hai chiết áp được kết hợp trên cùng một trục cho phép thiết lập song song hai kênh. Chiết áp đôi được dùng để điều khiển đồng thời kênh trái và kênh phải của hệ thống âm thanh nổi để tạo ra âm thanh cân bằng.
- Chiết áp đa kênh: Loại này không thông dụng nhưng vẫn được sử dụng để điều chỉnh các mạch khác nhau hoặc các thông số điện trở riêng biệt thông qua một trục duy nhất.
Theo số lượng chân

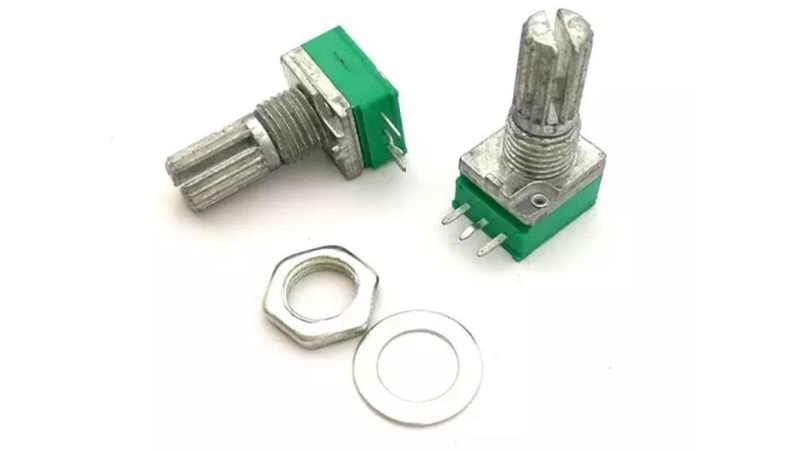

- Chiết áp 3 chân: Cấu tạo đơn giản, được sử dụng phổ biến trong điện dân dụng. Trên chiết áp 3 chân sẽ có nút vặn cho phép người sử dụng thay đổi điện trở để điều khiển các thiết bị điện. Loại chiết áp này dễ bắt gặp nhất trong các thiết bị chiếu sáng hoặc quạt điện.

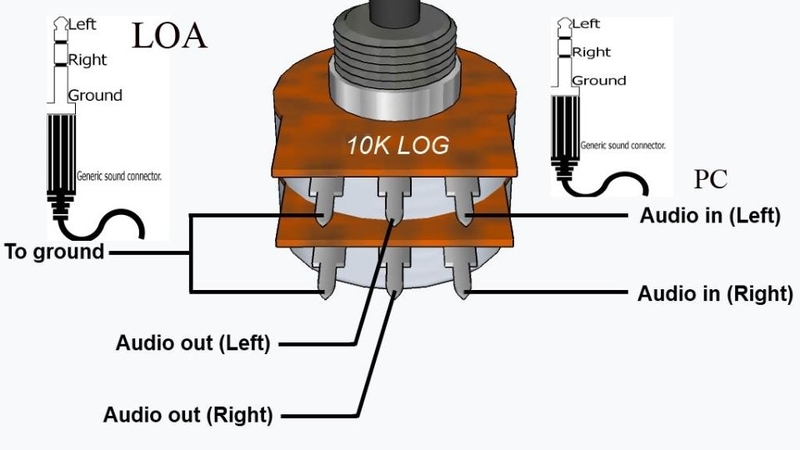

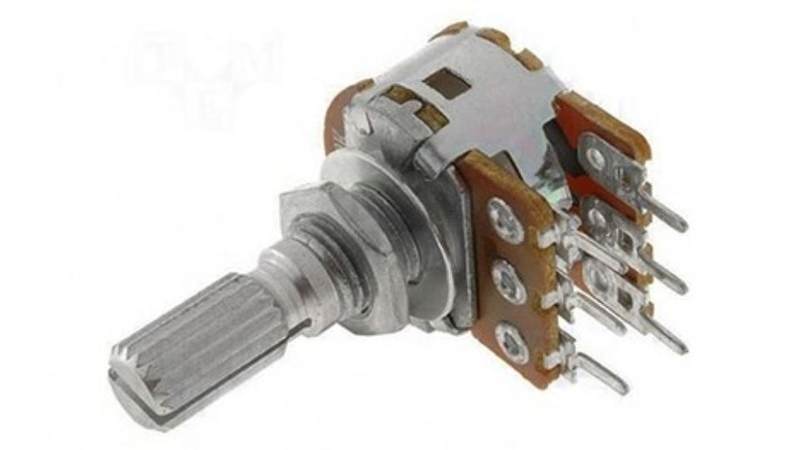

- Chiết áp 6 chân: Phổ biến hơn trong các thiết bị âm thanh. Chiết áp 6 chân có 6 tiếp điểm để nhận và truyền tín hiệu. Loại này có nguyên lý hoạt động tương đương với chiết áp 3 chân nên trong một số trường hợp, bạn có thể thay thế 2 chiết áp 3 chân bằng 1 chiết áp 6 chân. Ngoài ra, mỗi tầng của chiết áp 6 chân đôi sẽ dẫn ra một kênh loa trái hoặc phải. Riêng chiết áp 6 chân một tầng được dùng để điều chỉnh tối đa 4 thiết bị và truyền tín hiệu cố định cho 1 thiết bị khác.
Theo điện áp
- Chiết áp 12V: Linh kiện điện tử phổ biến, thường được sử dụng trong các ứng dụng điều chỉnh ánh sáng, âm thanh và hệ thống tự động hóa, cho phép người dùng dễ dàng kiểm soát dòng điện và điện áp, từ đó linh hoạt điều chỉnh âm lượng của âm thanh hoặc độ sáng của đèn. Giá trị điện trở của chiết áp 12V dao động từ vài Ohm đến hàng nghìn Ohm, phù hợp với các mạch có điện áp 12V.
- Chiết áp 220V: Được ứng dụng rộng rãi trong điều chỉnh ánh sáng và công suất cho các thiết bị điện gia dụng, như đèn chiếu sáng, quạt; cho phép người dùng linh hoạt điều chỉnh độ sáng hoặc tốc độ quạt. Khác với 12V, giá trị điện trở lớn nhất của chiết áp 220V có thể lên tới hàng trăm Ohm với mạch điện dân dụng hoạt động ở điện áp 220V.
Theo cấu tạo
- Chiết áp than chì: Loại thông dụng nhất trên thị trường, giá thành rẻ và dễ tiếp cận. Đường điện trở được làm bằng than chì, cho khả năng điều chỉnh điện trở một cách dễ dàng. Chiết áp này được sử dụng trong các ứng dụng không yêu cầu độ chính xác cao, giúp người dùng tiết kiệm chi phí.
- Chiết áp màng carbon: Đường điện trở làm bằng lớp màng carbon mỏng, có độ chính xác cao hơn chiết áp than chì nên được sử dụng trong các mạch đo lường và ứng dụng cần độ chính xác cao.
- Chiết áp dây quấn: Loại chiết áp có công suất lớn, chịu được dòng điện mạnh nhờ đường điện trở làm bằng sợi dây điện trở quấn quanh lõi cách điện. Chiết áp dây quấn chủ yếu được dùng trong công nghiệp nặng như điều khiển động cơ.
- Chiết áp đa vòng: Có khả năng điều chỉnh điện trở với độ phân giải cao, được ứng dụng trong các thiết bị đo lường chính xác.
Ứng dụng thực tế của chiết áp trong đời sống và công nghiệp
Chiết áp thường được sử dụng để điều khiển các giá trị trong thiết bị hoặc hệ thống âm thanh - video, bao gồm âm lượng, độ sáng, độ tương phản và màu sắc. Chúng cũng được sử dụng để đo điện áp trong thiết bị thử nghiệm và cảm biến vị trí trong các hệ thống điều khiển, tự động hóa. Tính linh hoạt của chiết áp, thậm chí cả khả năng sử dụng chiết áp như một biến trở, đã cho phép chiết áp mở rộng phạm vi ra khỏi những ứng dụng phổ biến này để tích hợp vào hầu hết mọi lĩnh vực. Cụ thể:
- Trong ngành thiết bị âm thanh: Điều chỉnh âm lượng (Volume), chỉnh dải tần (Bass, Treble), cân bằng loa (Balance) trên amply, cục đẩy, mixer và các nhạc cụ điện tử (guitar điện).
- Trong hệ thống điện và chiếu sáng: Sử dụng trong các mạch Dimmer để điều chỉnh độ sáng tối của đèn LED hoặc đèn sợi đốt; điều chỉnh tốc độ quay của quạt điện, động cơ điện nhỏ.
- Trong thiết bị đo đạc và tự động hóa: Làm các cảm biến đo góc xoay, đo vị trí tịnh tiến, hoặc chỉnh mức tín hiệu chuẩn trong các bo mạch nguồn điện tử.
Hướng dẫn cách đấu chiết áp
Chiết áp có thể được đấu nối theo nhiều cách khác nhau.
- Đấu nối tiếp: Chiết áp được mắc nối tiếp vào mạch điện, hoạt động tương tự điện trở biến đổi. Khi trục của chiết áp được xoay, giá trị điện trở sẽ thay đổi, kéo theo sự thay đổi của dòng điện qua mạch. Ứng dụng của chiết áp nối tiếp rất đa dạng, gồm điều chỉnh tốc độ của động cơ, âm lượng của thiết bị và độ sáng của đèn.
- Đấu phân áp: Chiết áp được đấu song song với điện trở khác, tạo thành mạch phân áp. Khi xoay trục của chiết áp, điện áp ra từ điểm nối giữa chiết áp và điện trở sẽ thay đổi theo, cho phép điều chỉnh điện áp cung cấp cho các mạch nhánh. Dạng đấu nối này được sử dụng để điều chỉnh điện áp cho các mạch điện tử và làm cảm biến vị trí - là thành phần quan trọng trong các hệ thống điều khiển và tự động hóa.
- Đấu chiết áp làm biến trở tải: Chiết áp được đấu nối tiếp với tải, cho phép thay đổi điện trở tải và điều chỉnh dòng điện qua tải. Phương thức đấu nối này được dùng để bảo vệ thiết bị điện trước dòng điện quá tải và điều chỉnh công suất tiêu thụ của thiết bị.
Các câu hỏi thường gặp về chiết áp
Câu 1: Tại sao khi vặn núm chiết áp lại phát ra tiếng rẹt rẹt khó chịu?
Trả lời: Hiện tượng này xảy ra do sau một thời gian dài sử dụng, lớp bụi bẩn lọt vào bên trong, kết hợp với quá trình mài mòn lớp màng than carbon của đường điện trở khiến tiếp điểm của thanh quét bị chập chờn. Để khắc phục, bạn có thể vệ sinh bằng dung dịch chuyên dụng hoặc thay thế chiết áp mới nếu màng than đã bị mòn thủng.

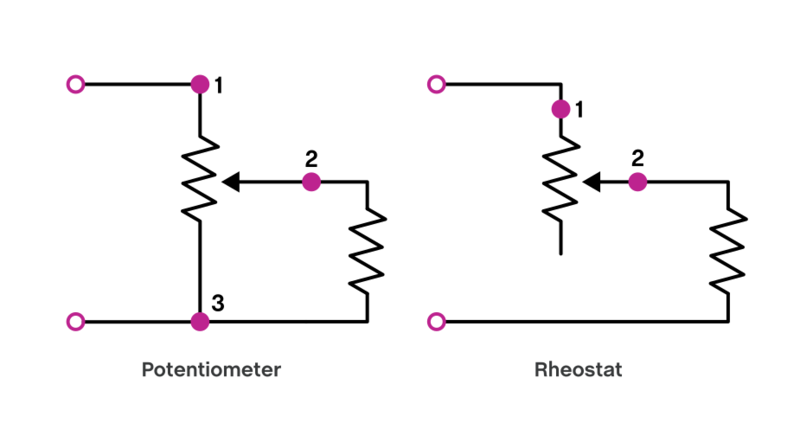

Câu 2: Chiết áp và Biến trở (Rheostat) khác nhau ở điểm nào?
Trả lời: Về bản chất, chiết áp là một dạng biến trở nhưng có cấu trúc 3 chân cho phép phân chia điện áp đầu ra. Trong khi đó, biến trở truyền thống thường chỉ có 2 chân, chuyên dùng để điều chỉnh cường độ dòng điện trực tiếp chạy qua mạch thay vì phân áp tín hiệu.
Trong nhiều trường hợp, chỉ cần để hở một chân của chiết áp, bạn có thể sử dụng chiết áp như biến trở.
Câu 3: Có thể dùng chiết áp để điều chỉnh tốc độ cho động cơ công suất lớn trực tiếp không?
Trả lời: Không nên. Chiết áp thông thường chỉ chịu được dòng điện và công suất rất nhỏ (tín hiệu điều khiển). Nếu bạn đấu trực tiếp chiết áp vào động cơ công suất lớn, dòng điện cao sẽ làm cháy dải điện trở bên trong ngay lập tức. Đối với động cơ lớn, chiết áp chỉ đóng vai trò là "tín hiệu điều khiển" đầu vào cho các mạch nguồn công suất lớn hoặc biến tần.
Hy vọng bài viết này đã giúp bạn hiểu rõ chiết áp là gì cũng như cấu tạo và ứng dụng của nó trong thực tế. Các kiến thức khác liên quan đến âm thanh, bạn có thể tìm hiểu tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-am-thanh/
