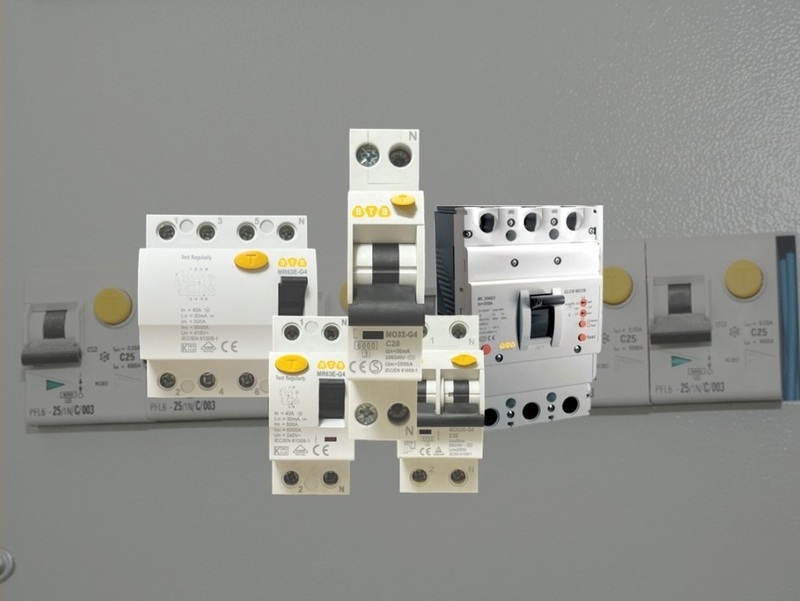

Chọn aptomat phù hợp với công suất của thiết bị điện là cơ sở để thiết bị hoạt động hiệu quả và tối ưu chi phí đầu tư. Etinco sẽ hướng dẫn bạn cách chọn aptomat theo công suất điện quy đổi của từng thiết bị và hệ thống điện.
Công thức tính dòng điện CB quy đổi
Để tính cường độ dòng điện của thiết bị điện (bao gồm cả trường hợp dòng điện cao đột ngột), có thể áp dụng công thức sau:
Trong đó:
- I: Cường độ dòng điện (A)
- P: Công suất tiêu thụ (W)
- U: Điện áp (V)
- Nguồn điện: 1 Pha – 220V và 3 Pha – 380V
- Cosφ: Hệ số công suất giả định 0.9 (trong thực tế giao động quanh ngưỡng 0.8 - 0.98)
Lưu ý: nên chọn aptomat có dòng điện định mức cao hơn giá trị tính toán 30 – 50%.
Bảng chọn dòng điện CB theo công suất quy đổi
| Thiết bị | Thông số | Công thức tính cường độ dòng điện | Chọn aptomat |
| Bếp điện | Công suất 4.6kW; điện áp 1 pha 220V |  |
MCB LS LA63H 1P 25A |

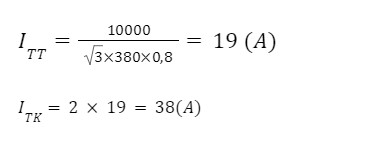

| Thang máy | Công suất 6.6kW; điện áp 1 pha 220V |  |
MCB LS LA63N 2P 40A |
| Máy dập công nghiệp | Công suất 11kW; điện áp 3 pha 380V |  |
MCCB LS ABN53c 30A |
| Buồng sấy nhiệt | Công suất 38kW; điện áp 3 pha 380V |  |
MCCB LS ABN103c 100A |
| Máy cắt laser | Công suất 60kW; điện áp 3 pha 380V |  |
MCCB LS ABN203c 150A |
Với hệ thống điện công nghiệp 3 pha, bạn nên tham khảo chi tiết cách chọn tại: Bảng chọn aptomat 3 pha theo công suất thực tế chuẩn
Hướng dẫn chọn aptomat cho hệ thống điện gia đình
Chọn aptomat cho hệ thống điện phòng
Dưới đây là bảng quy đổi công suất điện cho tầng 1 ngôi nhà gồm 2 ngủ và 2 vệ sinh:
| STT | Tên thiết bị | Công suất (W) | Số lượng | Tổng công suất (W) |
| Tầng 1 | 8.83kW | |||
| Phòng ngủ 1 + Vệ sinh 1 | 5.366kW | |||
| 1 | Đèn tuýp LED 1,2m | 15 | 2 | 30 |
| 2 | Đèn downlight LED âm trần | 8 | 12 | 96 |
| 3 | Đèn hắt trần LED | 20 | 8 | 160 |
| 4 | Đèn trang trí | 15 | 3 | 45 |
| 5 | Quạt điện | 30 | 1 | 30 |
| 6 | Máy tính | 550 | 1 | 550 |
| 7 | Tivi | 200 | 1 | 200 |
| 8 | Điều hòa 1200W | 1200 | 1 | 1200 |
| Phòng vệ sinh | ||||
| 1 | Đèn ốp trần | 20 | 1 | 20 |
| 2 | Đèn gương | 10 | 1 | 10 |
| 3 | Bình nóng lạnh 20l | 2000 | 1 | 2000 |
| 4 | Quạt hút thông gió | 25 | 1 | 25 |
| 5 | Máy sấy tóc | 1000 | 1 | 1000 |
| Phòng ngủ 2 + Vệ sinh 2 | 3.466kW | |||
| 1 | Đèn tuýp LED 1,2m | 15 | 2 | 30 |
| 2 | Đèn downlight led âm trần | 8 | 12 | 96 |
| 3 | Đèn hắt trần LED | 15 | 8 | 120 |
| 4 | Đèn trang trí | 20 | 3 | 60 |
| 5 | Quạt điện | 50 | 1 | 50 |
| 6 | Tivi | 150 | 1 | 150 |
| 7 | Điều hòa 900W | 900 | 1 | 900 |
| Phòng vệ sinh | ||||
| 1 | Đèn ốp trần | 10 | 1 | 10 |
| 2 | Đèn gương | 10 | 1 | 10 |
| 3 | Bình nóng lạnh 20l | 2000 | 1 | 2000 |
| 4 | Quạt hút thông gió | 20 | 1 | 20 |
| Ban công | ||||
| 1 | Đèn ốp trần | 20 | 1 | 20 |

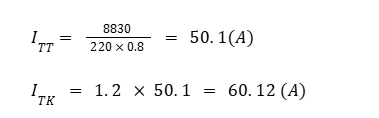

Nguồn điện tổng tầng 1 = 8.83kW, điện áp 1 pha - 220V.
Chọn aptomat MCB/RCBO 50A cho hệ thống điện tầng 1 tổng công suất 8.83kW. Tham khảo các dòng sản phẩm aptomat LS 50A.

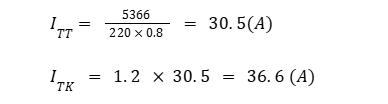

Nguồn điện cho phòng ngủ 1 = 5.366kW, điện áp 1 pha - 220V.
Chọn aptomat MCB 30A cho phòng ngủ 1 có công suất 5.366kW. Tham khảo các dòng sản phẩm aptomat LS 30A.
Nguồn điện cho phòng ngủ 2 = 3.466kW, điện áp 1 pha - 220V.
Chọn aptomat MCB 20A cho phòng ngủ 2 có công suất 3.466kW. Tham khảo các dòng sản phẩm aptomat LS 20A.
Chọn CB theo công suất bình nước nóng

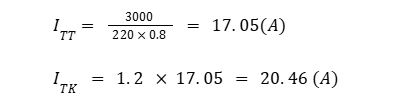

Ví dụ 1: Bình nước nóng gia đình 30 lít có công suất 3000W, sử dụng điện 1 pha - 220V.
Chọn aptomat RCBO/cầu dao an toàn 16A cho bình nước nóng 30 lít công suất 3000W. Tham khảo các dòng sản phẩm aptomat LS 16A.

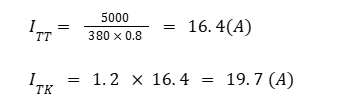

Ví dụ 2: Bình nước nóng công nghiệp 100 lít, công suất 5000W, sử dụng điện 3 pha - 380V.
Chọn aptomat ELCB 10A cho bình nước nóng công nghiệp 100 lít, công suất 5000W. Tham khảo các dòng sản phẩm aptomat LS 10A.
Chọn CB theo công suất điều hòa
Ví dụ 1: Điều hòa 9000BTU có công suất 2637W, sử dụng điện áp 1 pha - 220V.
Chọn aptomat tép 15A cho điều hòa 9000BTU công suất 2637W. Tham khảo sản phẩm LS 32KGRd 15A
Ví dụ 2: Điều hòa 12000BTU có công suất 3516W, sử dụng điện áp 1 pha - 220V.
Chọn aptomat tép 20A cho điều hòa 12000BTU, công suất 3516W. Tham khảo sản phẩm LS BS32c 20A
Đọc thêm: Cách chọn và lắp đặt aptomat cho điều hòa, máy lạnh
Chọn CB theo công suất bếp từ
Ví dụ 1: Bếp từ đơn có công suất 1000W, sử dụng điện áp 1 pha - 220V.
Chọn aptomat MCB 6A cho bếp từ đơn công suất 1000W. Tham khảo các dòng sản phẩm aptomat LS 6A.

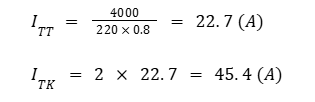

Ví dụ 2: Bếp từ đôi có công suất 4000W, sử dụng điện áp 1 pha - 220V.
Chọn aptomat MCB 25A cho bếp từ đôi công suất 4000W. Tham khảo các dòng sản phẩm aptomat LS 25A.
Đọc thêm: Cách chọn và lắp aptomat cho bếp từ 3 dây, 4 dây, 5 dây
Chọn CB theo công suất máy bơm
Ví dụ 1: Máy bơm công nghiệp có công suất 7500W, điện áp 3 pha - 380V.
Chọn aptomat MCCB 20A cho máy bơm công nghiệp 7500W. Tham khảo sản phẩm LS ABN53c 20A
Ví dụ 2: Máy bơm gia đình có công suất 350W, điện áp 1 pha - 220V.
Chọn aptomat 3A cho máy bơm gia đình công suất 350W.
Xem thêm: Hướng dẫn chi tiết chọn aptomat tổng cho hộ gia đình
Những vấn đề thường gặp khi chọn aptomat
Câu hỏi 1: Chọn công suất aptomat cần lưu ý điều gì?
Trả lời: Chọn công suất aptomat nên cao hơn công suất tính toán 30 – 50%, không chọn loại bằng hoặc thấp hơn công suất (tránh hư hại aptomat) và không chọn loại cao quá (tránh aptomat hoạt động không hiệu quả).
Câu hỏi 2: Tại sao nên lắp aptomat nhánh cho từng phòng riêng biệt?
Trả lời: Nên lắp các aptomat nhánh cho từng phòng riêng biệt để khi xảy ra sự cố, aptomat nhánh sẽ nhảy trước, tránh bị mất điện cả hệ thống. Aptomat tổng chỉ nhảy khi xảy ra sự cố nghiêm trọng hay ngắt mạch dây nguồn.
Câu hỏi 3: Công suất aptomat tổng trong nhà có được lớn hơn aptomat ngoài công tơ không?
Trả lời: Dòng định mức aptomat tổng không được vượt quá dòng định mức aptomat ngoài công tơ do điện lực cấp. Nếu muốn nâng dòng định mức, bạn cần liên hệ trước với điện lực khu vực.
Câu hỏi 4: Aptomat công nghiệp khác gì aptomat dùng trong gia đình?
Trả lời: Aptomat công nghiệp là dòng MCCB 3 pha với cường độ dòng điện cao, còn aptomat gia đình phần lớn dùng dòng MCB 1 pha với cường độ dòng điện thấp và trung bình dưới 100A.
Như vậy, chúng tôi đã hướng dẫn chi tiết cho bạn cách chọn aptomat theo công suất điện quy đổi. Hy vọng, bạn có thể áp dụng để tính toán và lựa chọn được aptomat phù hợp với từng thiết bị và từng khu vực trong gia đình.
