Chọn aptomat 3 pha như thế nào để phù hợp với hệ thống điện. Đây chắc chắn là thắc mắc của rất nhiều bạn. Bài viết sau đây của Etinco sẽ hướng dẫn bạn cách chọn chi tiết cùng những lưu ý để đảm bảo an toàn cho hệ thống điện.
Công thức dòng định mức trong mạch điện 3 pha
Đầu tiên, để biết được cách chọn aptomat 3 pha theo công suất chuẩn thì bạn cần xác định dòng định mức trọng mạch điện 3 pha. Công thức tính dòng định mức aptomat 3 pha như sau:
Trong đó:
- I: Gọi là Cường độ dòng điện (A)
- P: Là Công suất tiêu thụ điện (W)
- U: Là Điện áp (V) (điện áp 3 pha là 380V)
- Cosφ: Là Hệ số công suất = 0.9
Ví dụ: Một máy bơm nước có công suất là 22kW, sử dụng điện áp 380V. Theo công thức, ta có:
Bạn nên chọn loại aptomat có dòng tải từ 60A trở lên. Tham khảo dòng sản phẩm ABN63c 60A thuộc MCCB LS Electric.
Để thuận tiện cho bạn trong quá trình chọn aptomat 3 pha, bạn có thể tham khảo bảng tra chọn aptomat 3 pha quy đổi từ công suất sang cường độ dòng điện dưới đây (với Cosφ = 0.9 và hệ số k = 1.2):
| Công suất (kW) | Dòng điện (A) | Gợi ý dòng aptomat |
| 1 | ≈ 2 | Các dòng aptomat 3A LS hoặc aptomat 5A LS |
| 2 | ≈ 4.1 | Các dòng aptomat 5A LS |
| 3 | ≈ 6.1 | Các dòng aptomat 6A LS hoặc aptomat 10A LS |
| 5 | ≈ 10.1 | Các dòng aptomat 10A LS hoặc aptomat 15A LS |
| 7.5 | ≈ 15.2 | Các dòng aptomat 16A LS |
| 10 | ≈ 20.3 | Các dòng aptomat 20A LS hoặc aptomat 25A LS |
| 15 | ≈ 30.4 | Các dòng aptomat 30A LS hoặc aptomat 32A LS |
| 20 | ≈ 40.5 | Các dòng aptomat 40A LS hoặc aptomat 50A LS |
| 25 | ≈ 50.6 | Các dòng aptomat 50A LS hoặc aptomat 60A LS |
| 30 | ≈ 60.8 | Các dòng aptomat 63A LS |
| 35 | ≈ 70.9 | Các dòng aptomat 75A LS hoặc aptomat 80A LS |
| 40 | ≈ 81 | Các dòng aptomat 80A LS hoặc aptomat 100A LS |
| 45 | ≈ 91.2 | Các dòng aptomat 100A LS |
| 50 | ≈ 101.3 | Các dòng aptomat 100A LS hoặc aptomat 125A LS |
| 60 | ≈ 121.5 | Các dòng aptomat 125A LS |
| 70 | ≈ 141.8 | Các dòng aptomat 150A LS |
| 80 | ≈ 162.1 | Các dòng aptomat 175A LS |
| 90 | ≈ 182.3 | Các dòng aptomat 200A LS |
| 100 | ≈ 202.1 | Các dòng aptomat 200A LS hoặc aptomat 225A LS |
| 120 | ≈ 243.1 | Các dòng aptomat 250A LS |
| 150 | ≈ 303.9 | Các dòng aptomat 300A LS hoặc aptomat 315A LS |
| 175 | ≈ 354.5 | Các dòng aptomat 350A LS hoặc aptomat 400A LS |
| 200 | ≈ 405.2 | Các dòng aptomat 400A LS hoặc aptomat 500A LS |
| 240 | ≈ 486.2 | Các dòng aptomat 500A LS |
| 300 | ≈ 607.7 | Các dòng aptomat 630A LS |
| 400 | ≈ 810.3 | Các dòng aptomat 800A LS hoặc LS ABS1003b 1000A |
| 500 | ≈ 1012.9 | Các dòng aptomat 1000A LS hoặc aptomat 1200A LS |
| 600 | ≈ 1215.47 | Dòng LS ABS1203b 1200A hoặc LS TS1250N 3P 1250A |
Xem thêm tại: Chi tiết bảng chọn aptomat theo công suất điện quy đổi
Nên lựa chọn loại CB nào cho hệ thống điện 3 pha?

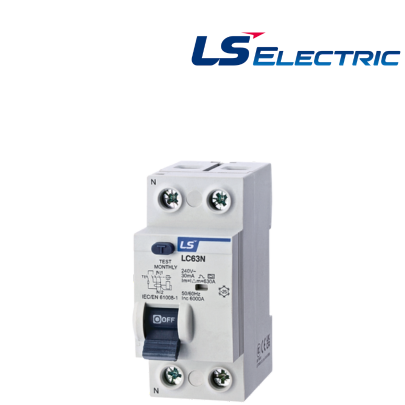

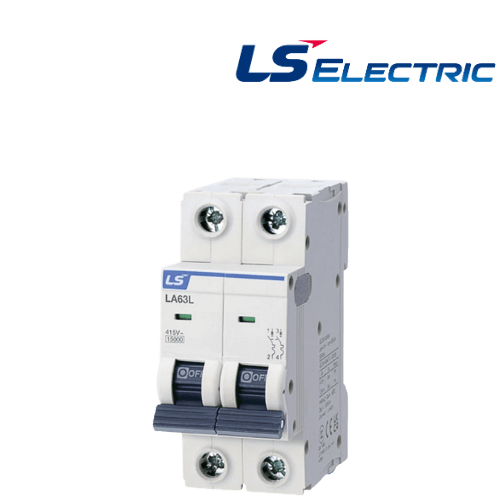

CB 3 pha có 5 loại chính: MCB, RCBO, RCCB, MCCB và ELCB. Cụ thể đặc điểm và chức năng chính của từng loại CB 3 pha ứng với các ứng dụng là:
 |
|
|
 |
|
 |
 |
|
 |
Những lưu ý khác khi chọn aptomat 3 pha
Ngoài chọn aptomat 3 pha theo công suất phù hợp cho hệ thống điện thì bạn cũng cần cân nhắc đến các yếu tố khác như số cực, mức dòng cắt, mức dòng rò rỉ…
Cách chọn aptomat 3 pha có số cực phù hợp
Aptomat 3 pha được chia thành hai loại chính: Loại 3 cực và loại 4 cực.

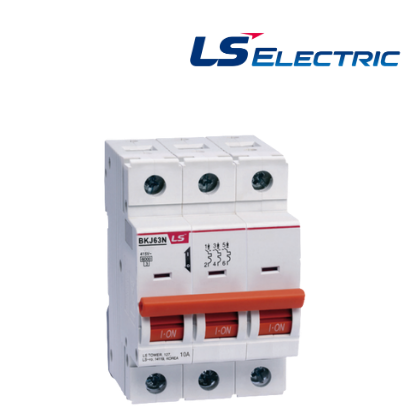

- Aptomat 3 pha 3 cực được thiết kế để kết nối với ba dây pha trong hệ thống điện. Đây là lựa chọn phù hợp cho các hệ thống điện công nghiệp nhỏ mà không cần sử dụng dây trung tính.

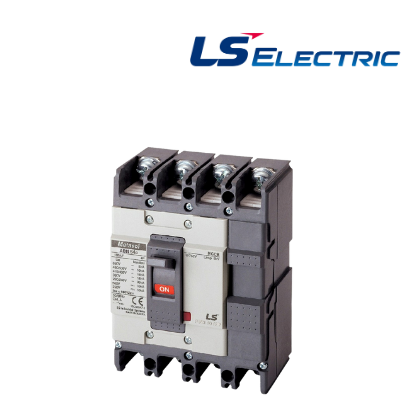

- Aptomat 3 pha 4 cực được dùng để đấu giữa dây trung tính và 3 dây pha của lưới điện vào tải. Loại aptomat này thường được dùng trong các hệ thống điện công nghiệp có công suất lớn, nơi cần đến dây trung tính để chống giật chống rò điện.

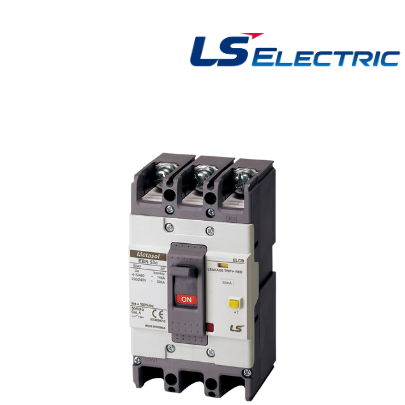

Chọn CB 3 pha theo mức dòng rò rỉ
- CB dòng rò 10mA: Với dòng rò 10mA, CB chống giật hoạt động với độ nhạy cao, giúp bảo vệ an toàn tối đa cho các hộ gia đình. Tuy nhiên, vì quá nhạy nên thiết bị có thể gây bất tiện cho người sử dụng. Vì vậy, bạn nên cân nhắc khi sử dụng loại CB dòng rò này.
- CB dòng rò 30mA: Thích hợp cho các hộ gia đình có diện tích nhỏ hoặc sử dụng riêng lẻ cho từng tầng trong nhà.
- CB dòng rò 100mA: Chủ yếu được sử dụng như một biện pháp bảo vệ dự phòng, đặc biệt trong hệ thống phòng cháy. Tuy nhiên, loại này không đủ nhạy để bảo vệ con người khỏi nguy cơ điện giật.
- CB dòng rò 300mA, 500mA: Do có độ nhạy thấp và thời gian trễ (khoảng 50ms, 250ms...), những thiết bị này thường được dùng trong các tủ điện phân phối để đảm bảo an toàn hệ thống.
Chọn aptomat 3 pha theo mức dòng cắt
Aptomat hoạt động dựa trên nguyên tắc giá trị dòng cắt ngắn mạch (Icu) càng cao thì mức độ an toàn và độ bền của thiết bị càng được đảm bảo. Ngoài ra, khi chọn CB, cũng cần quan tâm đến trị số Ics (là giá trị dòng ngắn mạch thực tế, biểu thị khả năng cắt mạch khi thiết bị xảy ra sự cố trong 3s), thường có giá trị bằng 50% Icu trong hầu hết các trường hợp.
Aptomat 3 pha MCCB sẽ chọn Icu thích hợp là: 7,5kA, 10kA, 15kA… đến 100kA, trong đó:
- Dùng cho điện dân dụng có công trình nhỏ và vừa: Icu = 10kA đến 25kA.
- Dùng cho điện công nghiệp: Icu từ 25kA đến 100kA.
Trên đây là bài viết chia sẻ cách chọn aptomat 3 pha chuẩn theo công suất. Với những công thức và lưu ý trên, bạn đã có thể dễ dàng chọn lựa CB 3 pha phù hợp thông số với hệ thống điện. Tìm hiểu thêm các bài viết khác về aptomat - CB từ Etinco tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
