Trong bối cảnh cuộc Cách mạng công nghiệp 4.0, tự động hóa nổi lên như một động lực thúc đẩy mạnh mẽ sự thay đổi về cách thức kiểm soát và tối ưu hóa quy trình sản xuất. Trong đó, tủ điện PLC được coi là trung tâm của sự chuyển đổi, cho phép doanh nghiệp tự động hóa quá trình vận hành, tăng năng suất lao động và tiến gần hơn đến mô hình nhà máy thông minh. Để tìm hiểu về cấu tạo, chức năng và ứng dụng của tủ điện PLC, mời bạn theo dõi bài viết sau.
Khái niệm tủ điện PLC
Tủ điện PLC là tủ điện điều khiển chứa bộ điều khiển logic lập trình (Programmable Logic Controller – PLC) để phục vụ cho việc quản lý, điều chỉnh và giám sát các quy trình công nghiệp khác nhau. Bằng cách kết hợp ưu điểm của PLC, module I/O, giao diện người máy HMI, cảm biến và các thành phần khác, tủ điện PLC cho khả năng tự động hóa quy trình sản xuất - vận hành tất cả máy móc, thiết bị có trong hệ thống với độ chính xác cao, trong thời gian ngắn.
So với hệ thống điều khiển truyền thống dùng rơ le và công tắc, tủ điện PLC có ưu thế lớn ở khả năng lập trình linh hoạt cùng khả năng mở rộng vượt trội. Thông qua bộ lập trình PLC, người thực thi có thể điều chỉnh toàn bộ cách thức vận hành của hệ thống mà không cần can thiệp vào phần cứng. Tủ điện PLC cũng có thể điều khiển từ xa hoặc mở rộng tùy theo nhu cầu. Điều này giúp dây chuyền sản xuất thích nghi nhanh chóng với sự thay đổi cung - cầu của thị trường. Đặc biệt đối với các doanh nghiệp đang hướng đến tự động hóa toàn bộ quy trình sản xuất, tủ điện PLC chính là “chìa khóa” giúp giảm sức lao động thủ công, tăng năng suất công việc, hạn chế rủi ro và rút ngắn thời gian làm việc.
Cấu tạo và nguyên lý hoạt động của tủ điện PLC
Cấu tạo của tủ PLC ảnh hưởng trực tiếp đến nguyên lý hoạt động của tủ.
Cấu tạo tủ điện PLC
- Vỏ tủ: Cấu thành từ thép tấm sơn tĩnh điện hoặc inox cao cấp, có nhiệm vụ bảo vệ các thành phần bên trong khỏi tác động cơ học, các yếu tố môi trường (bụi bẩn, nhiệt độ, độ ẩm). Tùy theo môi trường lắp đặt, vỏ tủ PLC sẽ được sản xuất theo cấp bảo vệ (IP) khác nhau.

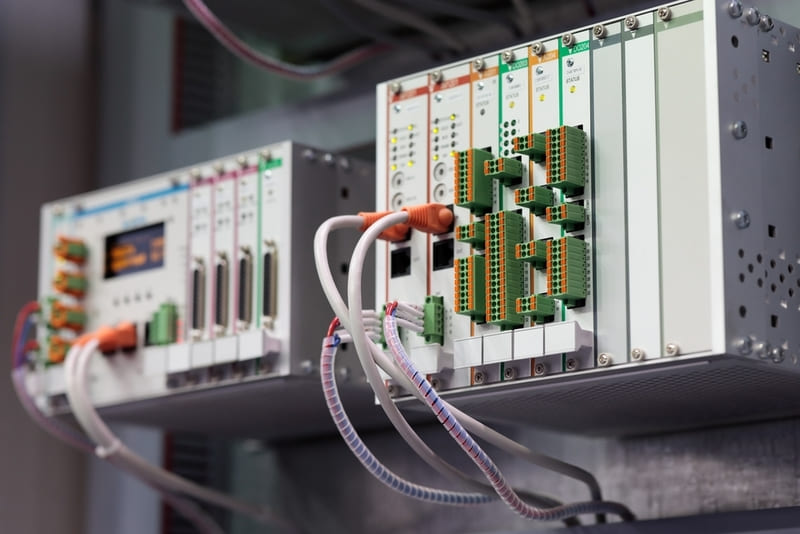

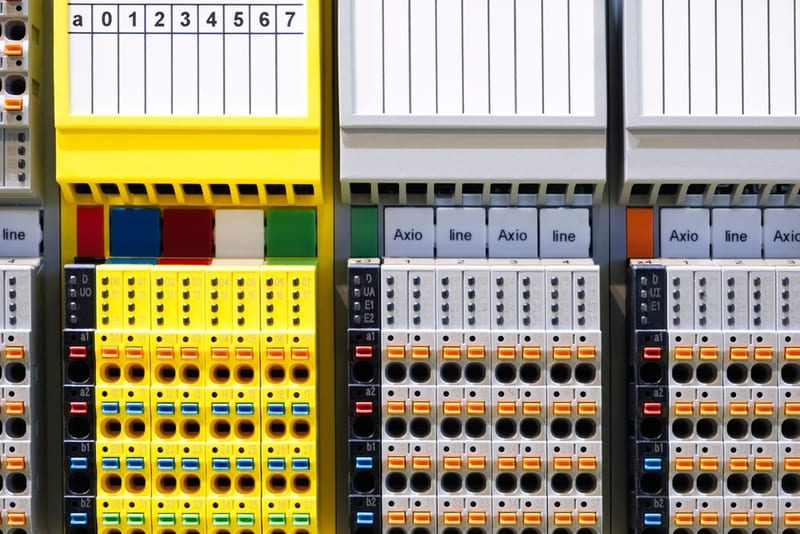

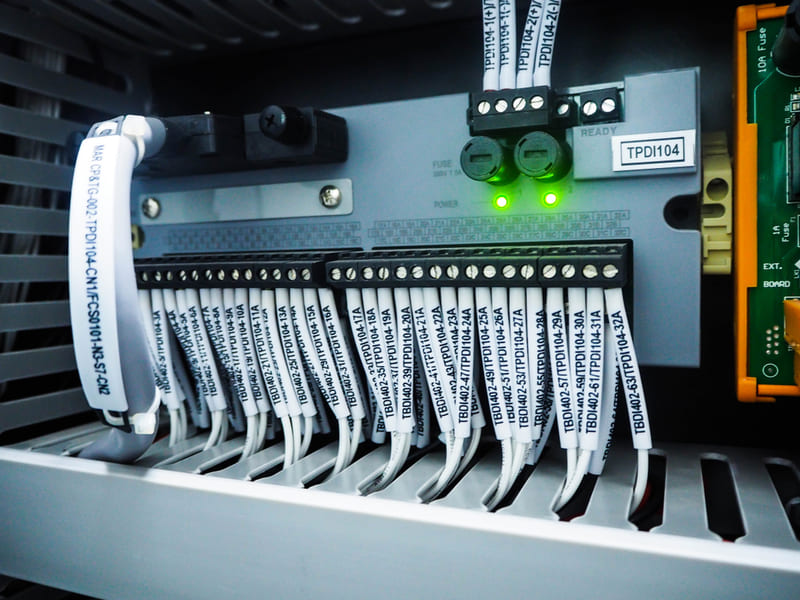

- Bộ điều khiển trung tâm (PLC): Bộ phận xử lý toàn bộ tín hiệu logic và truyền lệnh điều khiển đến các thiết bị ngoại vi. Một bộ PLC cơ bản sẽ gồm: CPU - bộ xử lý trung tâm; Module I/O - Cổng kết nối tín hiệu đầu vào từ công tắc, cảm biến và đưa tín hiệu đầu ra tới thiết bị; Module nguồn - Cung cấp điện cho toàn bộ PLC; Module truyền thông - Hỗ trợ PLC kết nối với HMI, máy tính, SCADA hoặc các PLC khác.

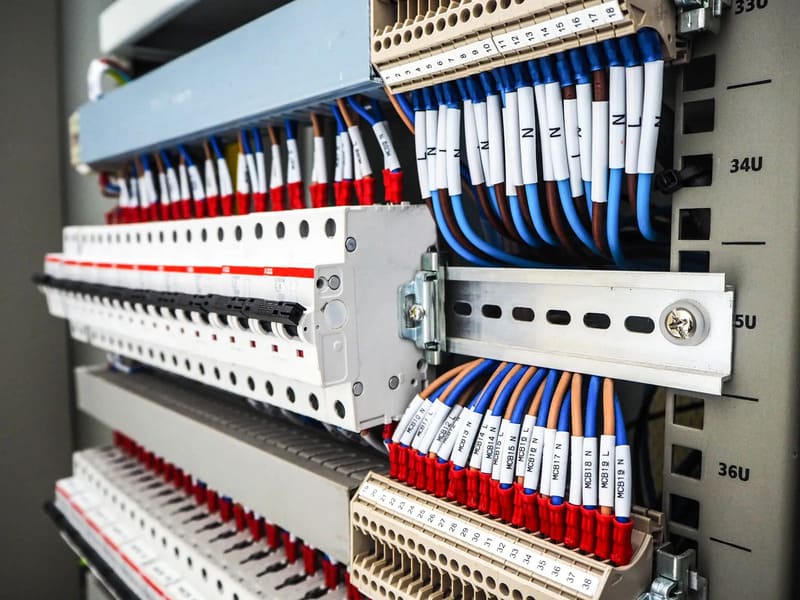

- Thiết bị đóng cắt: Gồm các loại aptomat, cầu chì, rơ le, thiết bị chống sét… giúp bảo vệ thiết bị và hệ thống khỏi các sự cố điện.
- Thiết bị điều khiển, hiển thị: Gồm nút nhấn, công tắc phục vụ cho việc điều khiển thủ công; đèn báo để hiển thị trạng thái hoạt động và màn hình HMI để người vận hành thao tác cài đặt, theo dõi thông số, cảnh báo.
- Thiết bị phụ trợ: Bộ cấp nguồn - chuyển đổi điện áp cho thiết bị; hệ thống dây dẫn, cầu đấu, máng cáp giúp dẫn điện và kết nối các thiết bị; hệ thống làm mát có nhiệm vụ duy trì nhiệt độ ổn định cho tủ.
Nguyên lý làm việc của tủ điện PLC
Quét vòng lặp (scan cycle) là nguyên lý hoạt động cơ bản của các loại tủ PLC. Chu kỳ này bao gồm 3 giai đoạn:
- Input Scan - Đọc tín hiệu đầu vào: PLC tiếp nhận tất cả tín hiệu đầu vào từ cảm biến, nút nhấn, công tắc.
- Program Execution - Thực hiện chương trình: Tín hiệu đầu vào từ các thiết bị ngoại vi sẽ được chuyển đến CPU để xử lý theo chương trình đã được lập trình sẵn.
- Output Scan - Gửi tín hiệu đầu ra: Sau khi CPU xử lý xong chương trình sẽ xuất tín hiệu đầu ra đến các thiết bị chấp hành như động cơ, bơm, quạt, băng tải, đèn báo…
Quy trình này diễn ra liên tục, chỉ trong vài phần nghìn giây nên tủ PLC có khả năng đáp ứng tức thời với tất cả thay đổi trong quy trình mà vẫn đảm bảo kết quả chính xác, gần như không có sai sót.
Chức năng và ứng dụng của tủ điện PLC
Chức năng chính của tủ điện PLC là điều khiển, giám sát các quy trình sản xuất và hoạt động của máy móc công nghiệp theo cách tự động hóa. Ngoài ra, tủ điện loại này còn đảm nhận một số chức năng như:
- Điều khiển logic: PLC cho phép thực hiện chuỗi lệnh phức tạp theo thuật toán, giúp tăng tính chính xác và rút ngắn thời gian làm việc, hiệu quả hơn so với hệ thống điều khiển cơ - điện truyền thống.
- Điều khiển đóng ngắt: Dùng để bật/tắt tự động máy bơm, motor, động cơ theo chương trình đã cài đặt.
- Điều khiển đếm: Trong dây chuyền sản xuất, PLC cho khả năng đếm số lượng sản phẩm, lượt đếm một cách chuẩn xác.
- Điều khiển thời gian: Tủ PLC có thể điều khiển đóng mở theo thời gian thực, ví dụ chạy đảo tuần tự.
- Điều khiển PID: Khả năng điều khiển năng cao bằng cách biến đổi tần số, ứng dụng chủ yếu trong xử lý nước, điều khiển động cơ. Tính năng này rất hữu ích đối với các ngành hóa chất hoặc môi trường làm việc tiềm ẩn nhiều nguy hiểm như khu khai khoáng, hầm lò.
- Giám sát và thu thập dữ liệu: Thông qua màn hình cảm ứng và hệ thống SCADA, người vận hành có thể dễ dàng theo dõi các thông số của hệ thống để sớm phát hiện các điểm bất thường.
Với những chức năng như vậy, tủ điện PLC được ứng dụng trong đa dạng các lĩnh vực khác nhau của đời sống, đặc biệt là các hệ thống điện thông minh, điển hình:
- Ngành thực phẩm và đồ uống: Điều khiển dây chuyền chiết rót, đóng gói, bảo quản, vệ sinh tự động và kiểm tra thành phẩm.
- Ngành dệt may: Điều khiển hoạt động của máy dệt, in, nhuộm, cắt.
- Ngành hóa chất: Điều khiển bơm, van, nhiệt độ, áp suất hoặc quy trình sản xuất, pha chế, đóng gói, tẩy rửa.
- Robot công nghiệp: Điều khiển chuyển động của robot, các máy gia công tự động.
- Hệ thống bơm nước: Điều khiển luân phiên các bơm, điều chỉnh áp suất, nhiệt độ.
- Ngành năng lượng: Điều khiển lưới điện, trạm biến áp, hệ thống năng lượng tái tạo.
- Ngành giao thông vận tải: Điều khiển đèn giao thông, đèn chiếu sáng công cộng, hệ thống cẩu trục, băng tời,...
- Hệ thống HVAC: Điều khiển hệ thống sưởi, làm lạnh, thông gió, hệ thống điều hòa không khí.
- Ngành nông nghiệp: Điều khiển hệ thống tưới tiêu tự động, hệ thống bón phân, chiếu sáng.
Lợi ích khi sử dụng tủ điện PLC
So với tủ điện rơ le truyền thống, tủ điện PLC được ưu tiên lựa chọn cho các hệ thống điện yêu cầu tính tự động, chính xác cao, nhờ sở hữu nhiều đặc điểm ưu việt sau:
- Độ tin cậy cao: Tủ điện PLC có khả năng hoạt động ổn định và duy trì tính chính xác trong nhiều điều kiện khác nhau, giảm thiểu tối đa sai sót so với thao tác thủ công.
- Nâng cao hiệu suất, năng suất công việc: Tự động hóa là yếu tố then chốt giúp giảm thời gian lao động mà vẫn đáp ứng yêu cầu công việc. Ngoài ra, tự động hóa cũng đảm bảo tính đồng nhất trong mọi quy trình có tính lặp lại.
- Tiết kiệm chi phí vận hành: Tự động hóa giúp giảm đáng kể chi phí cho nhân công trực tiếp, chi phí năng lượng hay chi phí bảo trì, giám sát.
- Dễ dàng mở rộng: So với hệ thống rơ le phức tạp, việc mở rộng hệ thống tủ điện PLC đơn giản hơn nhiều.
- Linh hoạt điều khiển: Tủ PLC có thể điều khiển qua màn hình cảm ứng hoặc từ xa nhờ tính năng kết nối với máy tính, HMI hoặc các PLC khác.
- Đảm bảo an toàn: Tủ điện PLC có khả năng tự động dừng khẩn cấp, cảnh báo sự cố và nhiều tính năng bảo vệ an toàn điện khác. Ngoài ra, đây là giải pháp điều khiển và giám sát tối ưu trong môi trường có hóa chất độc hại hoặc tiềm ẩn nhiều nguy hiểm, giúp giảm thiểu tối đa tai nạn lao động.
- Giám sát và thu thập dữ liệu hiệu quả: Ngoài chức năng giám sát, tủ PLC còn được dùng để thu thập dữ liệu phục vụ cho việc phân tích hiệu suất hệ thống và lên kế hoạch cải tạo hoặc nâng cấp.
Một số câu hỏi thường gặp về tủ điện PLC
Câu hỏi 1: Tủ điện PLC sử dụng nguồn AC hay DC?
Trả lời: Thực tế, phần lớn tủ PLC được thiết kế để hoạt động ở nguồn điện 1 chiều DC. Tuy nhiên, PLC có khả năng giao tiếp với cả hệ thống AC và DC trong các ứng dụng tự động hóa. Loại tủ này có các module O/I có thể xử lý cả 2 tín hiệu AC, DC, cho khả năng điều khiển thiết bị hoạt động ở các mức điện áp khác nhau. Do đó, tủ điện PLC có thể hoạt động ở điện áp 220VAC/ 24VDC, sau đó xử lý và tạo ra các tín hiệu điện áp đầu ra phù hợp với các bộ truyền động và thiết bị trong hệ thống.
Câu hỏi 2: Bộ phận nào là quan trọng nhất trong tủ điện PLC?
Trả lời: Bộ điều khiển trung tâm được coi là “bộ não” của tủ điện PLC, chịu trách nhiệm xử lý các tín hiệu đầu vào và truyền tín hiệu đầu ra đến máy móc, thiết bị.
Câu hỏi 3: Tủ điện PLC khác với hệ thống rơ le truyền thống như thế nào?
Trả lời: Sự khác biệt lớn nhất giữa 2 loại tủ này nằm ở khả năng lập trình.
- Tủ điện PLC được lập trình bằng phần mềm, thuật toán nên có khả năng thay đổi chương trình dễ dàng, cũng như có khả năng mở rộng linh hoạt.
- Hệ thống rơ le sử dụng rơ le, contactor và hệ thống dây dẫn phức tạp, cồng kềnh nên khó thay đổi chương trình khi đã cài đặt.
Câu hỏi 4: HMI trong tủ điện PLC là gì?
Trả lời: HMI (Human Machine Interface) là giao diện người – máy, giúp người vận hành dễ dàng theo dõi các thông số cũng như điều khiển tủ điện qua màn hình cảm ứng/phần mềm.
Trên đây là những thông tin quan trọng liên quan đến tủ điện PLC. Nếu bạn có nhu cầu tìm hiểu các kiến thức khác về tủ điện, vui lòng truy cập: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-tu-dien/
