Tủ điện tổng MSB sau khi nhận điện từ lưới, cần có hệ thống tủ phân phối nhỏ hơn để phân bổ hiệu quả nguồn điện. Hệ thống tủ này được gọi là tủ điện MDB. Vậy tủ điện MDB là gì? Tủ MDB khác tủ MSB như thế nào? Mời bạn tìm hiểu trong bài viết sau của chúng tôi.

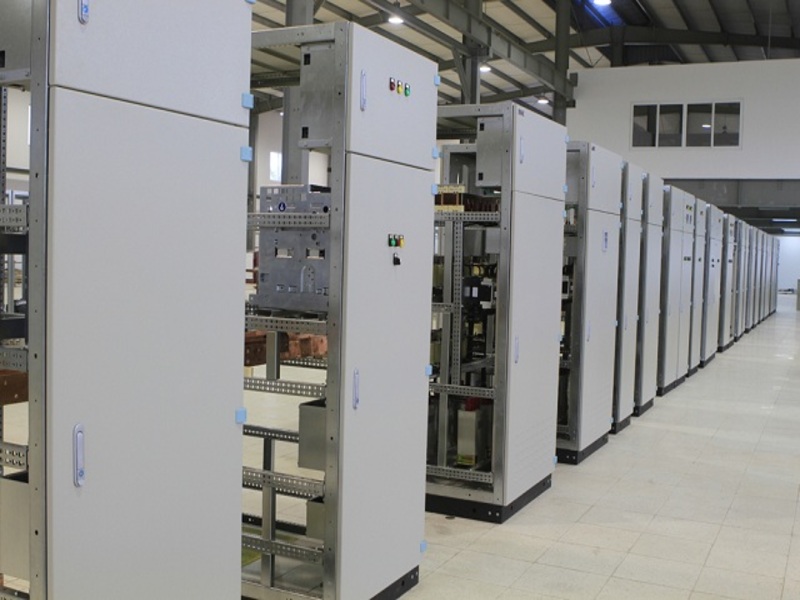

Tủ điện MDB là gì?
Tủ điện MDB (Main Distribution Board) là tủ phân phối chính trong mạng điện hạ thế, đóng vai trò trung gian giữa tủ tổng MSB và tủ nhánh DB. Tủ MDB thường nhận điện từ tủ điện tổng MSB, sau đó phân phối hợp lý đến từng khu vực tiêu thụ hoặc các phụ tải công suất lớn. Do đó, tủ điện MDB được lắp đặt ngay sau tủ tổng MSB và trước các tủ nhánh DB, tạo nên hệ thống điện hạ thế được tổ chức rõ ràng, thuận tiện trong việc quản lý, giám sát.
Ngoài chức năng điều khiển và phân phối điện, tủ phân phối chính còn được thiết kế để bảo vệ thiết bị, máy móc, đặc biệt là động cơ trước các sự cố quá tải, chập điện, cháy nổ nên loại tủ này có tính ứng dụng rộng rãi trong các xưởng sản xuất cơ khí.
Thông số kỹ thuật và cấu tạo của tủ MDB
Tủ điện MDB có đặc tính kỹ thuật điển hình như sau:
| Vỏ tủ | Thép mạ kẽm, sơn tĩnh điện, chiều dày 1.5 - 2.5m |
| Tần số | 50Hz |
| Số cực | 3P 5W |
| Điện áp định mức | 220/380/400/420VAC |
| Điện áp cách điện | 690/1000VAC |
| Cấp bảo vệ (IP) | 2X, 3X, 4X, 5X |
| Form tủ | Form 2, Form 3, Form 4a, Form 4b |
| Tiêu chuẩn | IEC 61439-1/2, IEC 60617, IEC 60529, IEC 60947 |

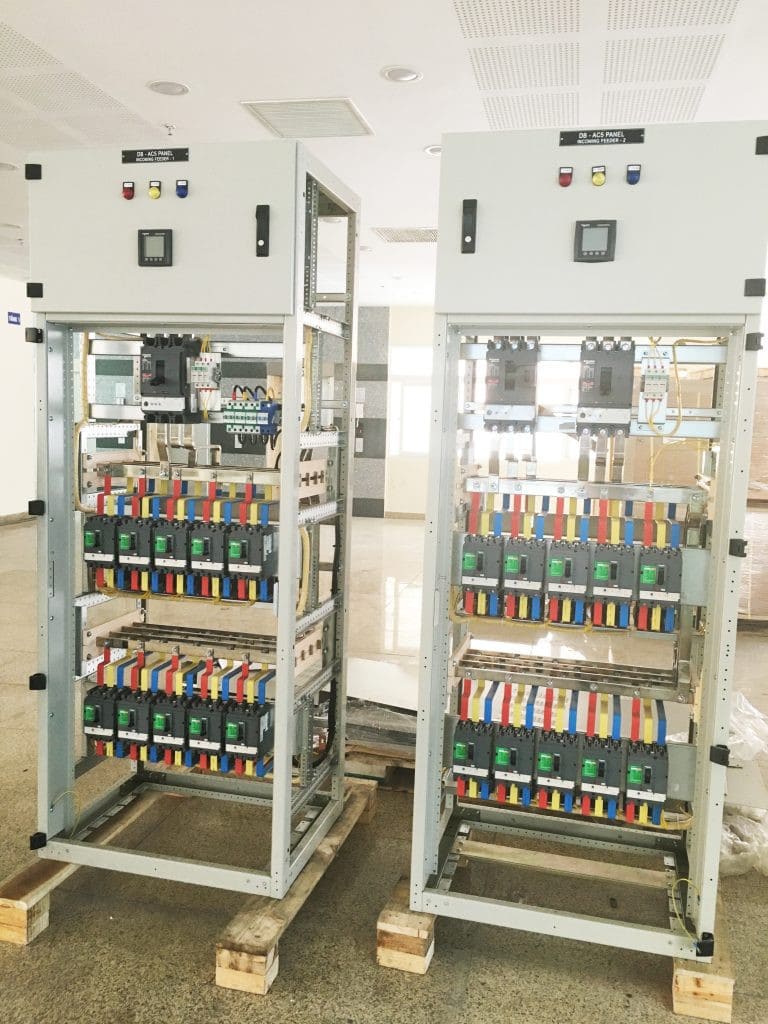

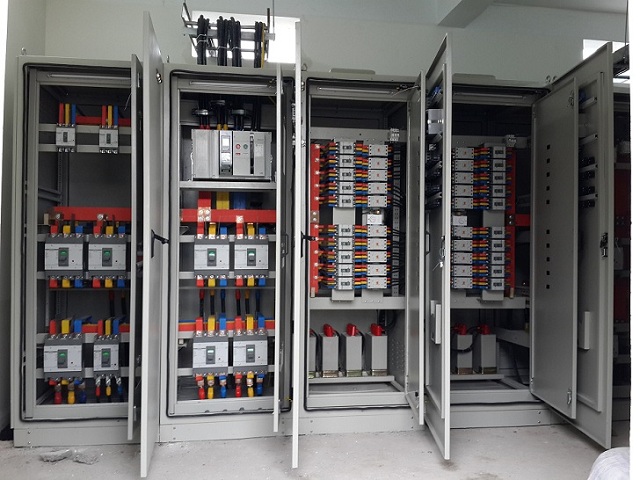

Tủ điện MDB có cấu trúc chắc chắn với phần vỏ làm từ thép tấm mạ kẽm, bên ngoài sơn tĩnh điện để tăng khả năng chống oxy hóa, mài mòn. Bên trong tủ được chia thành nhiều ngăn chức năng chuyên biệt như: ngăn chứa ACB/MCCB tổng, ngăn chứa MCCB/MCB ngõ tải, ngăn chứa contactor, rơ le…, đi kèm là nhiều mạch riêng biệt, mỗi mạch được bảo vệ bởi cầu chì hoặc thiết bị đóng ngắt chuyên dụng.
Ứng dụng của tủ điện MDB
Tủ MDB là thành tố không thể thiếu trong mạng điện hạ thế, được sử dụng để cấp nguồn và bảo vệ cho các chung cư, nhà cao tầng, bệnh viện, trường học, khách sạn, trung tâm thương mại…
Đặc biệt, trong ngành cơ khí, tủ MDB đóng vai trò quan trọng trong việc cấp điện và bảo vệ động cơ của máy móc công suất lớn trước quá tải điện. Vì vậy, loại tủ này được ứng dụng phổ biến nhất tại các hệ thống điện xí nghiệp và xưởng sản xuất.
Ưu điểm của tủ điện MDB
Tủ điện MDB sở hữu nhiều ưu điểm vượt trội để trở thành loại tủ được ưa chuộng trên thị trường, gồm:
- Thiết kế thông minh: Tủ MDB có cấu trúc module đặt liền kề, tạo thành hệ thống phân phối hoàn chỉnh và hiệu quả. Thiết kế nhỏ gọn của tủ cũng giúp tiết kiệm chi phí lắp đặt và tối ưu hóa không gian.
- Dễ dàng lắp đặt: Các thiết bị, thành phần chính cấu thành tủ MDB có thể tháo rời dễ dàng từ cửa trước, sau hoặc 2 bên hông, thuận tiện cho người vận hành trong quá trình lắp đặt, sửa chữa hoặc bảo trì.
- Độ an toàn cao: Tủ điện MDB được thiết kế dạng khép kín nên có thể chống lại các yếu tố môi trường như bụi bẩn, hơi nước, nhiệt độ… giúp bảo vệ các thiết bị, linh kiện bên trong. Ngoài ra, tủ được trang bị khóa tự động, sẽ tự khóa trong trường hợp vận hành sai, hạn chế tối đa tình trạng cháy nổ. Đồng thời, cầu chì và buồng áp chỉ hoạt động khi các lộ đã được nối đất an toàn.
- Tuổi thọ dài: Trong điều kiện tiêu chuẩn (sử dụng đúng kỹ thuật, bảo quản tốt), tuổi thọ của tủ điện MDB có thể kéo dài đến 50 năm, tiết kiệm được tối đa chi phí thay thế, bảo trì.
- Tiết kiệm điện năng: Tủ MDB góp phần giảm điện năng hao phí đáng kể, thích hợp để lắp đặt tại các hệ thống cần tiêu thụ lượng điện lớn.
So sánh tủ phân phối MDB và tủ tổng MSB
Trước hết, tủ MSB và tủ MDB đều đóng vai trò là tủ điện phân phối, chịu trách nhiệm truyền tải điện và bảo vệ mạng lưới điện hạ thế. Do đó, 2 loại tủ này có cấu tạo tương đối giống nhau, từ cấu trúc vỏ tủ đến hệ thống khoang, ngăn chức năng bên trong.

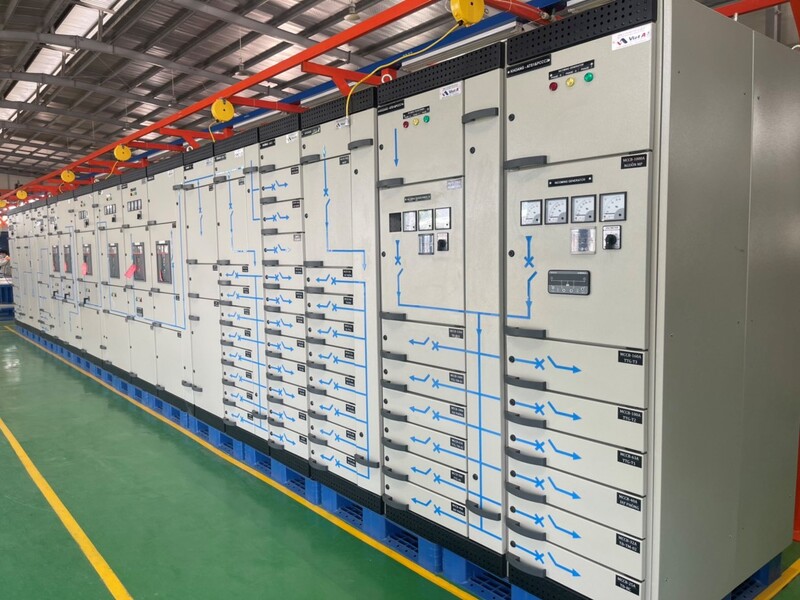

Tủ điện tổng MSB
Tuy nhiên, tủ điện MSB và MDB vẫn có sự khác nhau ở nhiều tiêu chí như: vị trí lắp đặt, chức năng chính, khả năng chịu tải và giá thành đầu tư.
Sự khác biệt giữa 2 loại tủ này có trong bảng so sánh sau đây:
| Tiêu chí | Tủ MSB | Tủ MDB |
| Vị trí trong hệ thống | Đặt ngay sau trạm biến áp/ nguồn điện tổng, trước các tủ MDB | Đặt sau tủ MSB và trước các tủ nhánh DB |
| Chức năng chính | Nhận toàn bộ công suất điện từ nguồn, sau đó phân phối, điều khiển, giám sát và bảo vệ toàn bộ hệ thống điện | Nhận điện từ tủ MSB để phân phối tới từng khu vực, hệ thống nhỏ hoặc phụ tải công suất lớn |
| Khả năng chịu tải | Dòng điện định mức lên đến 6300A | Dao động từ vài trăm ampe đến 2500A |
| Sơ đồ thiết kế | Phức tạp hơn với nhiều khoang chức năng như khoang máy cắt, khoang điều khiển, khoang thanh cái,... | Đơn giản hơn, chủ yếu là các khoang đóng cắt và bảo vệ |
| Giá thành | Chi phí đầu tư cao hơn nhiều | Chi phí đầu tư thấp hơn, phù hợp với từng khu vực cụ thể |
| Ứng dụng | Trạm biến áp, trung tâm điều khiển, nhà máy, xí nghiệp, khu công nghiệp quy mô lớn | Chung cư, nhà cao tầng, bệnh viện, trường học, xưởng sản xuất, xí nghiệp… |
Câu hỏi thường gặp về tủ điện MDB
Câu hỏi 1: Có thể tự lắp đặt tủ điện MDB không?
Trả lời: Nếu bạn có chuyên môn cao về kỹ thuật và an toàn điện, có thể lắp đặt tủ điện MDB theo yêu cầu của đơn vị vận hành. Trường hợp ngược lại, không nên tự ý lắp đặt tủ MDB tại nhà, rất dễ xảy ra nguy cơ chập cháy, hỏng hóc thiết bị.
Câu hỏi 2: Tủ điện MDB có tuổi thọ bao lâu?
Trả lời: Nếu được vận hành trong điều kiện tiêu chuẩn, tủ MDB có thể duy trì hoạt động từ 40 - 50 năm.
Câu hỏi 3: Nên chọn tủ MSB hay tủ MDB?
Trả lời: Đều là tủ điện phân phối nhưng tủ MSB và tủ MDB đảm nhận các chức năng khác nhau trong hệ thống điện. Do đó việc xác định lựa chọn loại tủ nào còn phụ thuộc vào vị trí lắp đặt và mục đích sử dụng.
