Nhằm đạt được trải nghiệm âm thanh hoàn hảo, người nghe nhạc thường có xu hướng kết nối mixer với các thiết bị audio khác trong hệ thống âm thanh. Để quá trình kết nối này được thực hiện dễ dàng và an toàn, Etinco sẽ hướng dẫn bạn cách cắm mixer đúng tiêu chuẩn trong bài viết sau.

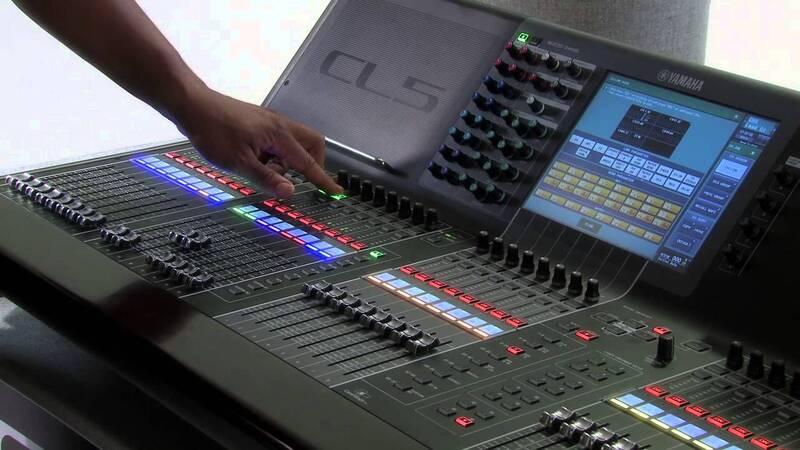

Mixer là gì? Chức năng của mixer trong hệ thống âm thanh
Mixer (còn gọi là bàn trộn âm thanh) là trung tâm điều khiển của hệ thống âm thanh, chịu trách nhiệm tiếp nhận âm thanh từ các đường tín hiệu khác nhau (micro, nhạc cụ, thiết bị audio), sau đó xử lý và điều chỉnh các thông số như âm lượng, tần số, âm sắc, hiệu ứng theo ý muốn trước khi gửi tín hiệu đến amply và loa.
Chức năng của mixer trong hệ thống âm thanh được thể hiện ở các khía cạnh như sau:
- Hiệu chỉnh âm lượng và cân bằng tín hiệu từ các nguồn âm thanh đầu vào, đồng thời cho phép điều chỉnh âm lượng cho từng kênh riêng biệt và kiểm soát độ to nhỏ của từng loại âm thanh khác nhau.
- Bổ sung các hiệu ứng âm thanh như echo, reverb, EQ trong quá trình tinh chỉnh âm sắc, giúp âm thanh đầu ra sống động, chi tiết và sắc nét hơn.
- Phân phối tín hiệu tới các thiết bị đầu ra một cách hài hòa. Trường hợp hệ thống kết nối tới nhiều loa, mixer sẽ phân tầng tín hiệu âm thanh, sau đó gửi tín hiệu đó đến các nhóm loa khác nhau.

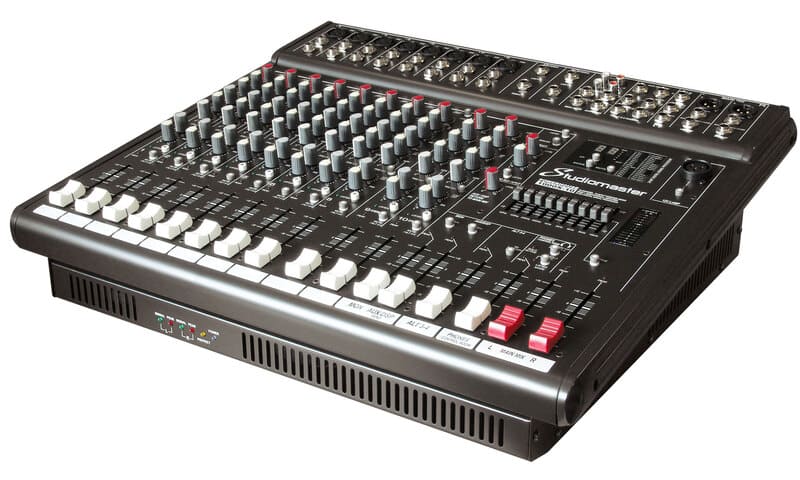

Hướng dẫn sử dụng bàn mixer
Bàn mixer tập hợp khá nhiều nút điều khiển. Dưới đây là một số nút điều khiển quan trọng bạn cần nắm rõ.
- MIC: Ngõ vào dành cho Micro hoặc các thiết bị khuếch đại âm thanh khác (biên độ tín hiệu vào ≤ 50mV).
- LINE: Ngõ vào cho các nguồn tín hiệu đã qua xử lý (có biên độ tín hiệu từ 0.7 - 1.4V) hoặc dùng để kết nối với các thiết bị phát nhạc như trống, guitar…
- INSERT: Ngõ vào để chèn tín hiệu, cho phép người dùng sử dụng thêm các thiết bị xử lý tín hiệu mà mixer không có chức năng, ví dụ Compressor, Equalizer, bộ phá tiếng…
- DIRECT OUT: Ngõ ra của tín hiệu không đi qua volume tổng, các thiết bị thu âm thường sử dụng nút này.
- AUX: Ngõ để chia tín hiệu, bao gồm 2 loại chính là AUX PRE (tín hiệu được chia không đi qua volume, thường dùng cho xe quảng cáo) và AUX POST (tín hiệu được chia đi qua volume, dùng để trộn EFFECT).
- AUX SEND: Ngõ gửi tín hiệu AUX đến màn hình xử lý tín hiệu hoặc dùng để monitor cho ban nhạc.
- AUX RETURN: Ngõ nhập tín hiệu của các đường AUX SEND trở về.
- SUB OUT: Đường ra của tín hiệu tổng.
- CR OUT: Đường kiểm tra hoặc điều chỉnh tín hiệu.
- TAPE OUT: Dùng để truyền tín hiệu đến đầu Tape.
- TAPE IN: Dùng để truyền tín hiệu từ đầu Tape vào.
- MAIN OUT: Đường ra trái/phải xuống Main.
- MAIN INSERT: Được dùng để chèn bộ sửa tiếng hoặc xử lý tín hiệu khi xuống Main.
- MONO OUTPUT: Ngõ nhập chung tín hiệu ra của 2 đường trái/phải.
- POWER: Công tắc nguồn.
- PHANTOM: Công tắc (48V) cung cấp nguồn DC cho Micro tĩnh.
- HEADPHONE: Vị trí kết nối tai nghe để nghe tín hiệu tổng quát.
- SUM: Đường ra của tín hiệu tổng.

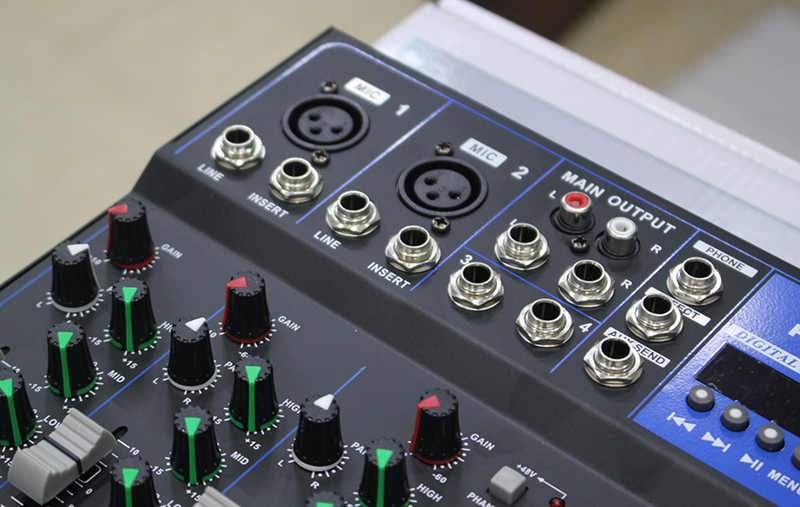

Cách cắm mixer với amply
Mixer và amply là 2 thiết bị quan trọng trong hệ thống âm thanh. Trong khi mixer có thể hiệu chỉnh được âm lượng, tần số, âm sắc thì amply có tác dụng khuếch đại tín hiệu âm thanh. Sự kết hợp giữa 2 thiết bị này đảm bảo âm thanh truyền tới người nghe trung thực, sắc nét và chất lượng.
Cách kết nối mixer với amply khá đơn giản. Các bước thực hiện như sau:

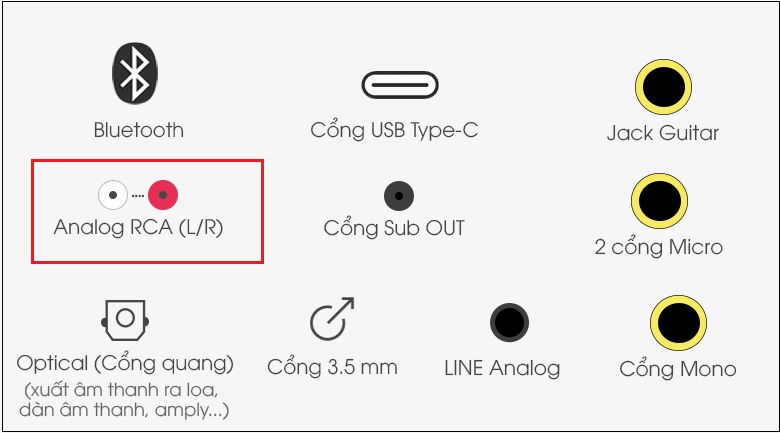

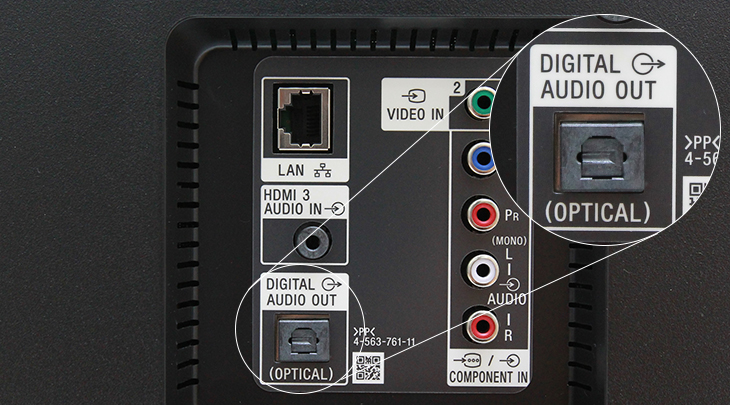

- Bước 1: Tìm cổng AUDIO IN và OUTPUT trên amply và mixer.
- Bước 2: Chọn dây nối RCA để nối cổng OUTPUT 1-2 của mixer vào cổng AUDIO IN trên amply.
- Bước 3: Kết nối cổng L/R Master của mixer vào amply.
Lưu ý: Bắt buộc phải lựa chọn dây nối dạng bông sen để phù hợp với jack cắm. Ngoài ra, cần cắm dây nối đúng màu, đúng ổ để tránh cháy nổ hoặc hư hỏng thiết bị.
Cách cắm mixer với micro
- Bước 1: Chọn cổng kết nối phù hợp. Thông thường, micro thường được kết nối với mixer qua cổng XLR (canon) hoặc TRS (jack 6.3mm).
- Bước 2: Cắm đầu kết nối XLP của micro vào cổng MIC INPUT trên mixer.
- Bước 3: Mở nguồn mixer và micro để kiểm tra tín hiệu. Có thể điều chỉnh nút Gain (hoặc Trim) trên mixer để tín hiệu micro không bị méo mó.
Cách cắm mixer với loa
Mục đích kết nối mixer với loa rất đa dạng, bao gồm việc cải thiện chất lượng và nâng cấp hệ thống âm thanh, đồng thời đáp ứng nhu cầu biểu diễn hoặc livestream trực tiếp…
Các bước kết nối 2 thiết bị này còn phụ thuộc vào tính chất của loa. Trong đó, cách cắm mixer với loa có công suất thường đơn giản hơn nhiều so với loại không công suất.

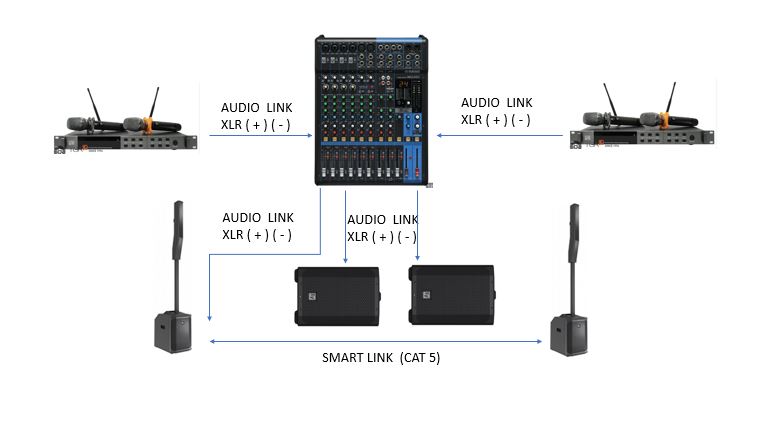

Cách cắm mixer với loa có công suất
- Bước 1: Chuẩn bị dây kết nối gồm dây loa và đầu cắm, đầu RCA (bông sen 6 ly) hoặc đầu XLR.
- Bước 2: Giảm âm lượng của loa về mức nhỏ nhất, đồng thời chỉnh line cắm loa trên bàn mixer về 0dB.
- Bước 3: Dùng dây có giắc cắm bông sen cắm vào cổng trái/phải tại vị trí MONITOR OUT để kết nối mixer với loa monitor tích hợp sẵn công suất. Đầu còn lại cắm vào cổng INPUT RCA. Nếu sử dụng 2 loa monitor, chỉ cần cắm lần lượt từ mixer đến loa.
- Bước 4: Sử dụng dây cắm Canon 3 chân (XLR) cắm vào cổng STEREO OUT, đầu dây RCA còn lại cắm vào cổng INPUT của loa để kết nối mixer với loa full cột tích hợp sẵn công suất. Hoặc có thể cắm loa đầu XLR vào cổng MIX OUT trên mixer và đầu còn lại cắm vào cổng RCA trên loa.
- Bước 5: Để kết nối mixer với loa sub, chỉ cần dùng dây XLR cắm vào cổng OUTPUT ở loa full và cổng INPUT ở loa sub. Hoặc có thể dùng đầu RCA cắm vào vị trí AUX SEND trên mixer và đầu Canon cắm vào cổng INPUT trên loa sub.

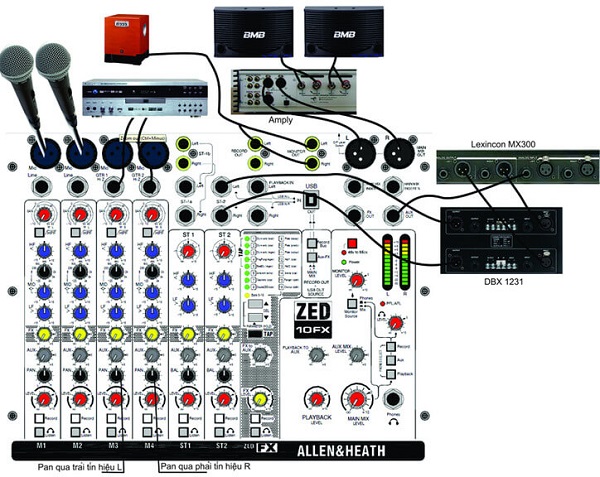

Cách cắm mixer với loa không có công suất
- Bước 1: Chuẩn bị dây và jack kết nối phù hợp. Nếu sử dụng dây AV, cần chuẩn bị thêm giắc chuyển 6 ly hoa sen.
- Bước 2: Kết nối mixer và amply bằng cách cắm jack chuyển vào 2 cổng RCA trên MAIN OUT hoặc MIX OUT trên mixer, sau đó cắm dây AV vào từng jack chuyển, đầu còn lại cắm vào cổng A hoặc B trên amply. Lưu ý khi cắm vào các cổng A, B cần chú ý chuyển nút chế độ tương ứng mới có âm thanh phát ra.
- Bước 3: Để kết nối amply với loa, sử dụng dây âm thanh 2 lõi, dây thứ nhất cắm vào 2 cổng bên phải cầu A, dây thứ 2 cắm vào cổng trái cầu A. Đầu còn lại của 2 sợi dây, cắm vào cổng OUTPUT phía sau loa. Với loa sub, có thể kết nối vào amply qua cổng LINE OUT hoặc qua Vang số hoặc đầu karaoke.

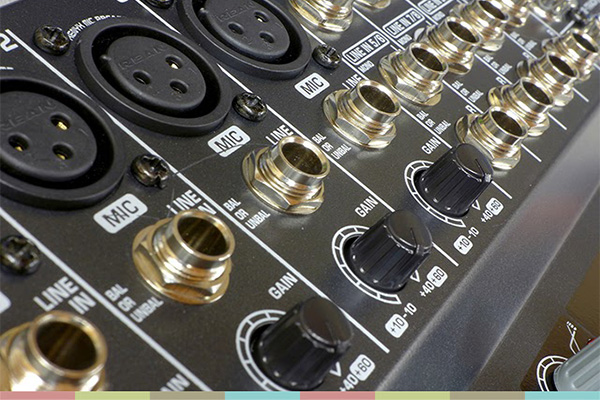

Cách cắm mixer với nhạc cụ
Để kết nối mixer với các nhạc cụ như trống, đàn, micro… cần dùng cáp TSS hoặc TRS để kết nối vào cổng LINE IN trên mixer. Trường hợp guitar thùng hoặc nhạc cụ không có đầu ra cân bằng, cần có thêm DI box để đảm bảo tín hiệu ổn định.
Với các thiết bị phát nhạc như điện thoại, máy tính, có thể sử dụng cáp RCA hoặc TRS 3.5mm sang TRS 6.3mm để kết nối các thiết bị này với cổng LINE IN hoặc TAPE IN trên mixer.
Lưu ý về cách cắm mixer với các thiết bị Audio
Để đảm bảo quá trình kết nối giữa mixer và các thiết bị âm thanh khác thuận lợi, ngoài việc tìm hiểu các nút điều khiển quan trọng trên mixer, cũng như một số thuật ngữ điển hình trong hệ thống âm thanh, bạn cần lưu ý:
- Các cột đèn LR không được điều chỉnh vượt quá mức 0dB để tránh méo tiếng.
- Khi kết nối mixer với các nhạc cụ, chỉ nên tập trung làm nổi bật âm thanh nhạc cụ hoặc giọng hát chính.
- Khi không sử dụng đến micro, nên chọn nút MUTE để tránh tiếng hú rít.
- Trong quá trình tăng giảm độ lớn của âm, 3dB là mức tăng giảm khá nhỏ, 6dB là mức tăng giảm có thể nhận biết rõ hơn và 10dB là mức tăng giảm âm thanh gấp đôi.
- Hệ thống âm thanh tuyệt đối không được hoạt động quá công suất.
Câu hỏi thường gặp về cách cắm mixer
Câu hỏi 1: Tại sao âm thanh qua mixer bị méo, vỡ tiếng?
Trả lời: Khả năng cao do cột đèn LR đã bị điều chỉnh quá cao, vượt quá mức 0dB.
Câu hỏi 2: Khi không sử dụng micro, làm thế nào để hạn chế tiếng hú rít?
Trả lời: Nhấn nút MUTE để tắt tiếng micro khi không sử dụng.
Câu hỏi 3: Cách cắm mixer với vang số như thế nào?
Trả lời: Để kết nối mixer với vang số, bạn chỉ cần nối cổng AUX/MAIN OUT trên mixer với cổng INPUT của vang số.
Với những chia sẻ trên đây, hy vọng bạn đã hiểu về cách cắm mixer với các thiết bị audio để phù hợp với mục đích sử dụng. Các kiến thức khác liên quan đến hệ thống âm thanh, bạn có thể tìm hiểu tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-am-thanh/
