Thường xuyên phải chịu mưa gió, nắng nóng, độ ẩm cao hoặc tiếp xúc trực tiếp với tia UV, dây điện ngoài trời có cấu trúc đặc biệt để hoạt động ổn định trong điều kiện thời tiết khắc nghiệt hoặc môi trường lắp đặt dễ bị rung động, va chạm. Để tìm hiểu chi tiết về loại dây điện này, bạn có thể theo dõi bài viết sau của chúng tôi.

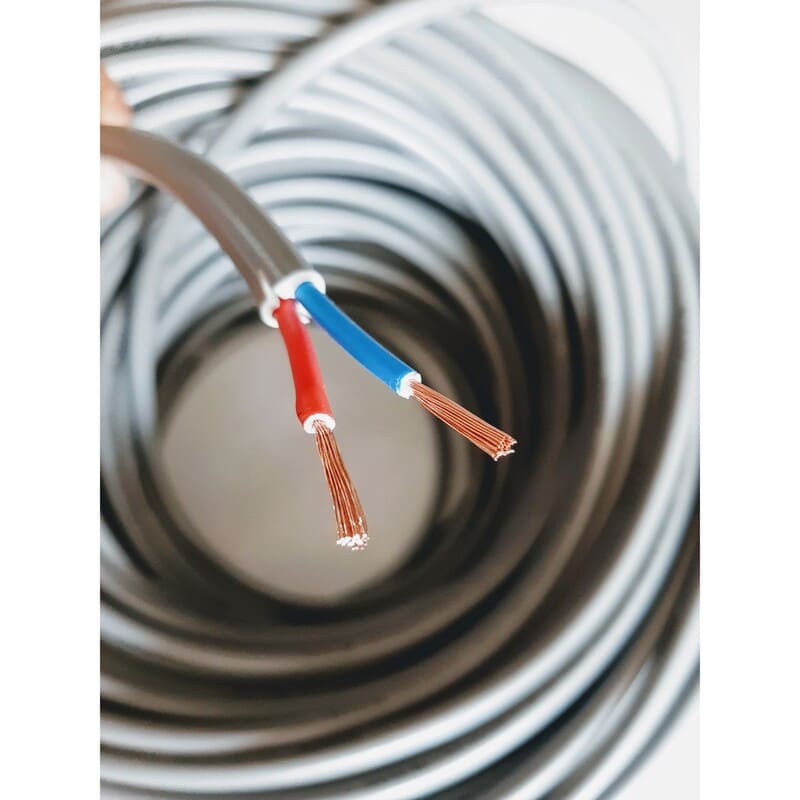

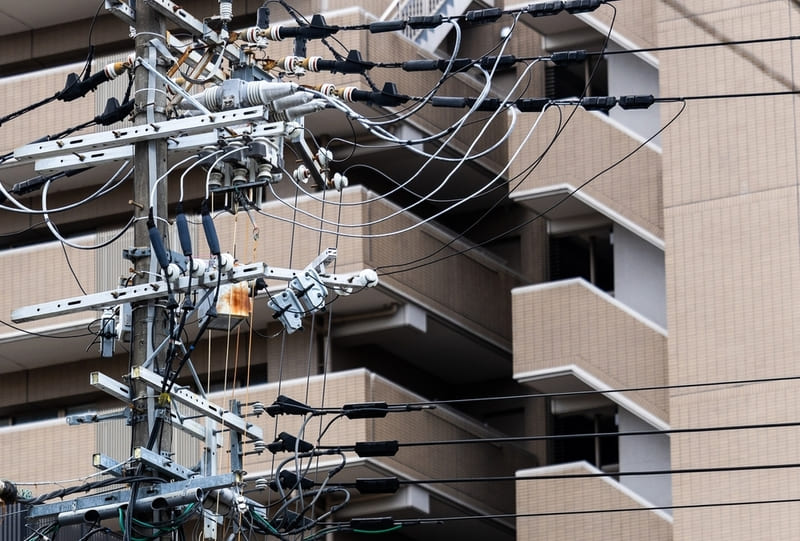

Dây điện ngoài trời là gì?
Dây điện ngoài trời là hệ thống dây điện được thiết kế để chuyên lắp đặt ngoài trời nhằm thực hiện chức năng truyền tải điện từ lưới điện đến các khu vực tiêu thụ điện hoặc công trình công cộng.
Để phù hợp với môi trường lắp đặt yêu cầu chống chịu các yếu tố thời tiết khắc nghiệt như nắng, mưa, tia UV,... dây điện ngoài trời phải có lớp vỏ bảo vệ đặc biệt, cùng đặc tính chống nước, chống UV để tăng độ bền trong quá trình sử dụng.
Mặc dù dây cáp ngầm hiện đóng vai trò quan trọng trong nhiều công trình đô thị, tuy nhiên dây điện ngoài trời vẫn có tính phổ biến hơn nhờ ưu điểm tương thích với nhiều địa hình, hệ thống.
Cấu tạo và đặc điểm của dây điện ngoài trời
Dây điện ngoài trời có cấu trúc tương đồng với các loại dây điện thông thường, gồm 3 thành phần chính:
- Lõi dẫn điện: Làm từ đồng hoặc nhôm tinh khiết, trong đó đồng được ưu tiên sử dụng hơn do có tính dẫn điện cao hơn. Lõi dẫn điện bằng nhôm sẽ được thay thế trong các ứng dụng đòi hỏi dây dẫn có trọng lượng nhẹ, giá thành thấp.
- Lớp cách điện: Có thể là nhựa PVC, PE, hoặc XLPE.
- Lớp vỏ bọc: Thường làm từ nhựa cách điện cao cấp để tăng độ bền và phù hợp với môi trường ngoài trời.
Riêng loại cáp điện sẽ có cấu tạo phức tạp hơn với từ 1-2 lớp cách điện, lớp độn PP, lớp giáp băng nhôm, băng thép hoặc lớp chống nhiễu.
Cấu tạo trên cũng quyết định đến đặc điểm của loại dây dẫn điện chuyên dụng này như sau:
- Khả năng chống chịu thời tiết khắc nghiệt: Dây điện ngoài trời có lớp vỏ bền bỉ để chống chịu được rung động mạnh hoặc các yếu tố thời tiết như nắng, mưa, tia UV mà không bị hỏng hóc hoặc nứt vỡ.
- Khả năng chống nhiễu: Dây điện lắp đặt ngoài trời sẽ chịu nhiều tác động từ môi trường hoặc các thiết bị xung quanh, vì vậy loại dây này cần có khả năng chống nhiễu để đảm bảo đường truyền ổn định.
- Tính linh hoạt: Dây điện ngoài trời có đặc tính mềm dẻo, dễ uốn cong để thuận tiện cho quá trình kéo dây, thi công ở nhiều công trình, địa hình khác nhau.
- An toàn: Dây điện loại này được thiết kế để đảm bảo tính an toàn cao nhất, tránh các sự cố chập cháy, rò rỉ, phóng điện, ảnh hưởng đến các khu vực xung quanh.
Tiêu chí lựa chọn dây điện ngoài trời an toàn
Môi trường lắp đặt của dây điện ngoài trời có tính khắc nghiệt hơn môi trường trong nhà rất nhiều, như: nhiệt độ thay đổi liên tục, dải nhiệt độ rộng, nhiều độ ẩm, ảnh hưởng từ tia cực tím hay các tác động cơ học… Vì vậy, yêu cầu của loại dây này cũng cao hơn so với dây điện trong nhà.
- Chống được tia cực tím: Bức xạ mặt trời theo thời gian có thể làm mài mòn và suy yếu lớp vỏ bảo vệ của dây điện. Dây điện ngoài trời thường được bổ sung thêm một số chất phụ gia có tác dụng chống lại tia UV như Polyethylene.
- Chống thấm nước: Dây điện ngoài trời kể cả được lắp đặt trong ống luồn, thang máng cũng phải chịu độ ẩm cao hơn dây điện trong nhà nên yêu cầu về cấp độ bảo vệ (IP) cũng cao hơn. Tiêu chuẩn IEC 60529 đặt ra các cấp độ chống nước của dây điện từ 0 đến 8. Cần dựa vào yêu cầu chống thấm để lựa chọn được dây cáp điện phù hợp.
- Tính cách nhiệt/ vật liệu chống nhiệt: Nhiệt độ ngoài trời ở nước ta vào mùa hè có thể lên đến 45 độ C. Dây điện lắp đặt bên ngoài thực tế còn phải chống chịu các điều kiện nhiệt độ khắc nghiệt hơn do hiện tượng tỏa nhiệt của lõi dẫn điện. Vì vậy, vật liệu của vỏ bọc dây điện phải không bị nứt vỡ, hư hỏng kể cả khi hoạt động ở nhiệt độ cao.
- Tính linh hoạt: Dây điện ngoài trời có tính linh hoạt cao hơn dây điện trong nhà, nhất là loại dây cấp 5, cấp 6 theo TCVN 6612.
- Cách điện chất lượng cao: Có 2 loại vật liệu cách điện phổ biến là Polyethylene (XLPE) cho phép dây cáp chịu được nhiệt độ liên tục lên đến 90 độ C và nhựa PVC có nhiệt độ tiêu chuẩn khoảng 70 độ C.
- Tuổi thọ dài: Vỏ ngoài của dây điện ngoài trời thường có màu đen để tăng khả năng bảo vệ trước tác động của tia cực tím, đảm bảo duy trì được tuổi thọ tuổi chuẩn của dây cáp điện khi phải tiếp xúc trực tiếp với ánh nắng mặt trời.
Các loại dây điện ngoài trời phổ biến nhất
Dựa vào cấp điện áp, dây điện ngoài trời được phân loại thành:
- Dây cáp điện hạ thế: Hoạt động ở cấp điện áp dưới 1kV, thường dùng để truyền tải điện trong các hệ thống điện dân dụng, công nghiệp nhẹ.
- Dây cáp điện trung thế: Hoạt động ở cấp điện áp từ 1-35kV, dùng để vận chuyển điện năng từ các trạm biến áp đến các khu vực tiêu thụ điện.
- Dây cáp điện cao thế: Hoạt động ở cấp điện áp từ 35kV, là thành phần quan trọng của lưới điện truyền tải, đảm nhận chức năng truyền tải điện từ nhà máy đến các trạm biến áp.
Cả 3 loại dây điện ngoài trời trên thường được treo trên hệ thống cột điện với chiều cao và đặc điểm khác nhau, phù hợp với từng cấp điện áp. Đây chính là “mạch máu” của lưới điện truyền tải quốc gia.
Dựa vào đặc điểm của dây điện, có các loại dây cáp điện ngoài trời như sau:

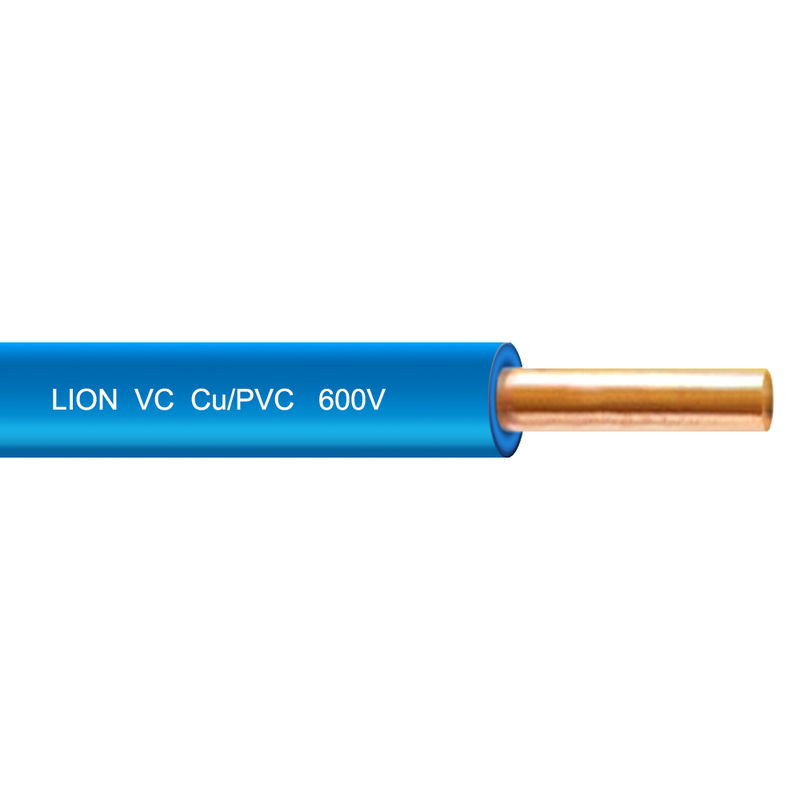

- Dây đơn lõi cứng: Loại dây chỉ có 1 lõi làm từ đồng hoặc nhôm, bọc cách điện PVC hoặc cao su. Ứng dụng phổ biến là trong mạng điện gia đình do có tiết diện ≤ 10mm2 và kích thước Ø 30/10.
- Dây đơn lõi mềm: Khác với dây đơn cứng, dây đơn mềm có lõi dẫn gồm nhiều sợi đồng hoặc nhôm nhỏ, đường kính khoảng 0,2mm, đảm bảo tính linh hoạt, độ mềm dẻo trong nhiều địa hình lắp đặt khác nhau.
- Dây điện đôi: Được cấu thành từ 2 lõi dẫn điện, đảm bảo khả năng truyền tải điện và cách điện hiệu quả hơn dây đơn. Trong đó, CVV và CXV là 2 loại dây điện hạ thế thích hợp để lắp đặt ngoài trời.
- Cáp điện lực: Được thiết kế để chịu được dòng điện lớn trong hệ thống điện công nghiệp, có thể lắp đặt trong nhà hoặc ngoài trời.
- Cáp điện bọc giáp: Có cấu tạo chung của cáp điện nhưng có thêm 1 lớp giáp bảo vệ để tăng độ bền và tăng khả năng chịu lực, chịu nhiệt, chịu ẩm, phù hợp lắp đặt ở khu vực ngoài trời của nhiều công trình.
- Cáp nhôm xoắn: Gồm nhiều lõi dẫn điện làm bằng nhôm được vặn xoắn lại với nhau, có thể ở dạng dây trần hoặc dây bọc cách điện, thường sử dụng cho mạng điện trên không để tiết kiệm chi phí.

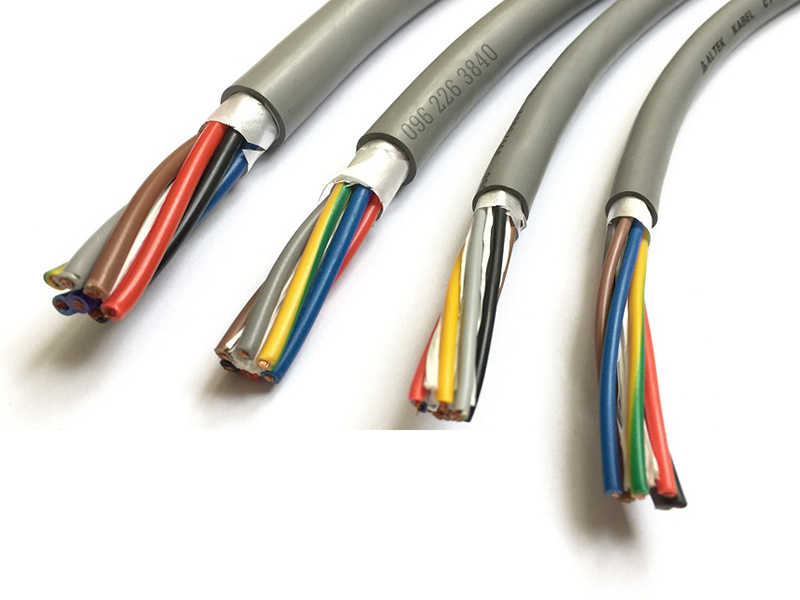

- Cáp điều khiển: Dùng để truyền tín hiệu điều khiển trong các hệ thống tự động hóa.
- Cáp điện kế: Được sử dụng để kết nối lưới điện với công tơ điện của hộ gia đình, tòa nhà, xí nghiệp…
Ứng dụng của dây điện ngoài trời
Dây điện ngoài trời được ứng dụng rộng rãi trong nhiều lĩnh vực của đời sống, như:

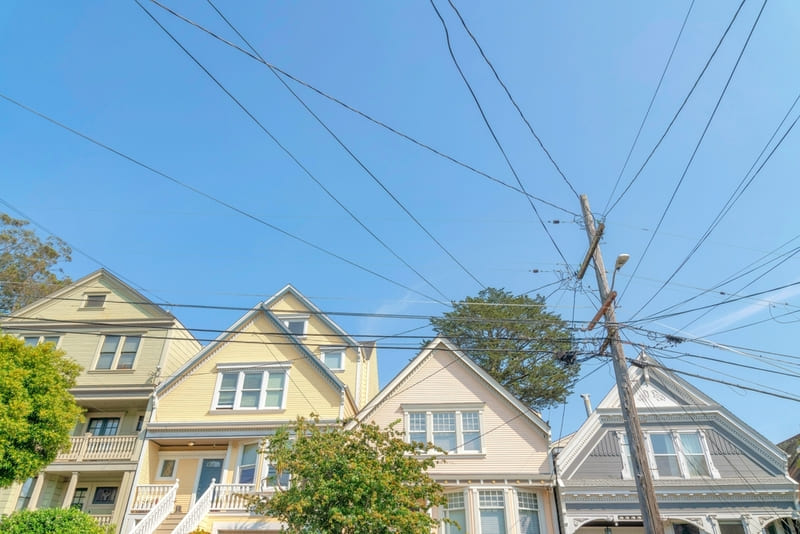

Truyền tải và phân phối điện
Lưới điện quốc gia đa phần sử dụng dây điện ngoài trời với các cấp điện áp và tiêu chuẩn thiết kế, cấu tạo đặc thù nhằm phân phối điện từ các nhà máy, trạm biến áp đến các khu vực tiêu thụ điện. Dây điện ngoài trời đóng vai trò quan trọng trong việc đảm bảo an ninh năng lượng và duy trì các hoạt động sinh hoạt, sản xuất được xuyên suốt, liên tục, đặc biệt là góp phần phát triển kinh tế vùng miền ở các vùng sâu, vùng xa.
Kết nối các công trình
Dây điện ngoài trời là hạ tầng không thể thiếu để kết nối điện lưới với hệ thống điện gia đình, điện công nghiệp, điện thương mại, hoặc kết nối các công trình trong cùng một khu vực và giữa khu vực này với khu vực khác.

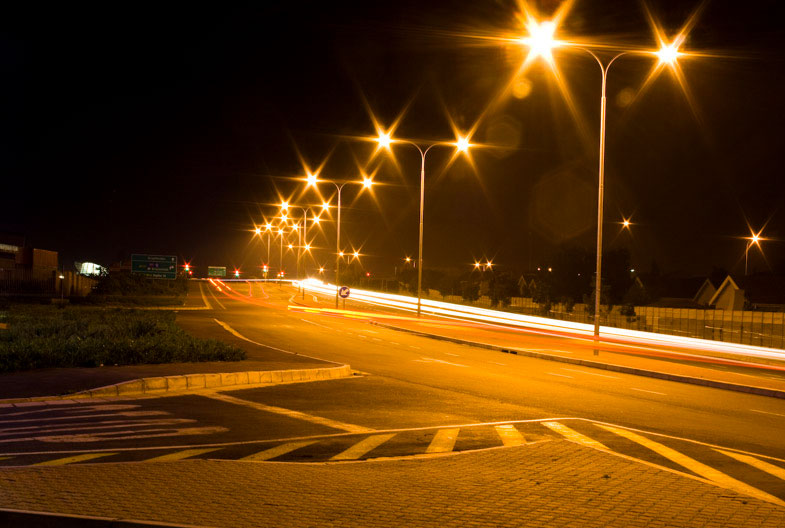

Cung cấp điện năng cần thiết cho hạ tầng công cộng
Dây điện ngoài trời cung cấp và duy trì điện năng cần thiết cho hệ thống đèn đường, tín hiệu giao thông và các thiết bị điện khác ở công trình công cộng.
Năng lượng tái tạo
Dây điện ngoài trời chuyên dụng cho ngành năng lượng tái tạo được thiết kế đặc biệt để chịu được bức xạ và nhiệt độ tiêu chuẩn cao, ví dụ: solar cable.
Thương hiệu dây điện ngoài trời uy tín
Có nhiều thương hiệu dây cáp điện uy tín trên thị trường hiện nay nhưng bạn có thể tham khảo sản phẩm dây điện ngoài trời đến từ 3 thương hiệu sau.

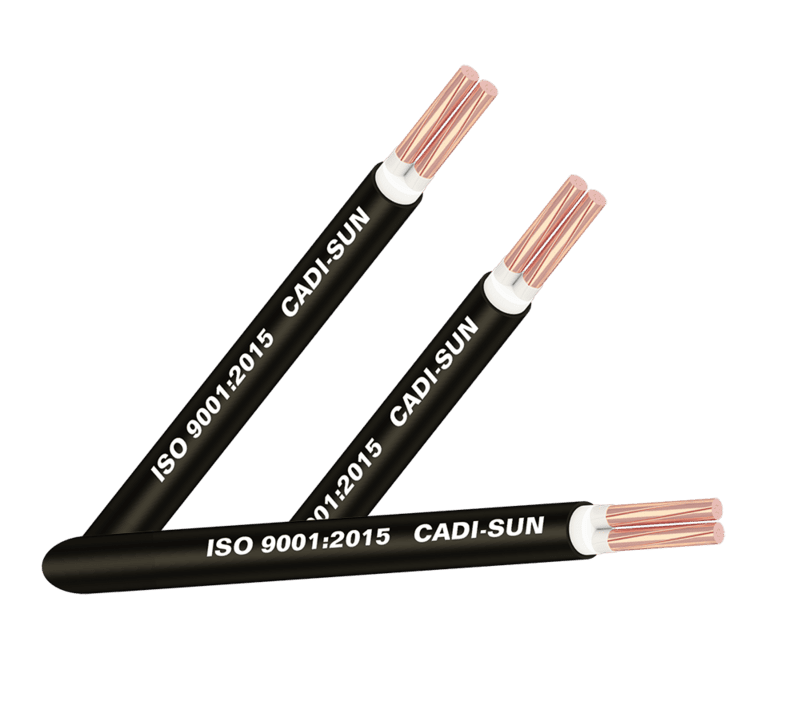

Dây cáp điện Cadisun
Là thương hiệu dây cáp điện hàng đầu khu vực miền Bắc, dây điện ngoài trời của Cadisun đem đến sự tin cậy vượt trội cho các công trình, dự án.
Ưu điểm lớn nhất của dây điện ngoài trời Cadisun là hạn chế được tình trạng hở mạch, tăng tính an toàn trong quá trình truyền tải điện. Ngoài ra, dòng sản phẩm này cũng được kéo căng liên tục mà không sử dụng mối nối nên giảm thiểu tối đa hiện tượng tổn thất điện năng.
CXV là loại cáp treo ngoài trời nổi tiếng của Cadisun được sử dụng phổ biến trong hệ thống điện treo trên cao để cấp điện cho các tòa nhà cao tầng, khu dân cư, khu công nghiệp. Dòng sản phẩm này đa dạng về số lõi, tiết diện dây dẫn nên phù hợp với nhiều công trình khác nhau.
Ngoài ra, dây điện đôi đồng mềm VCTFK, tiết diện 4mm2 của Cadisun cũng có tính ứng dụng rộng rãi ở ngoài trời khi cần cấp nguồn cho hộ gia đình/ cơ sở sản xuất. Dây điện VCTFK có cấu trúc Cu/PVC/PVC, cách điện PVC màu đen – trắng, vỏ bọc PVC màu vàng, trong đó, điện áp dây là 300/500V; điện trở 1 chiều tối đa của dây dẫn tại 20°C là 4.95 ohm/km.

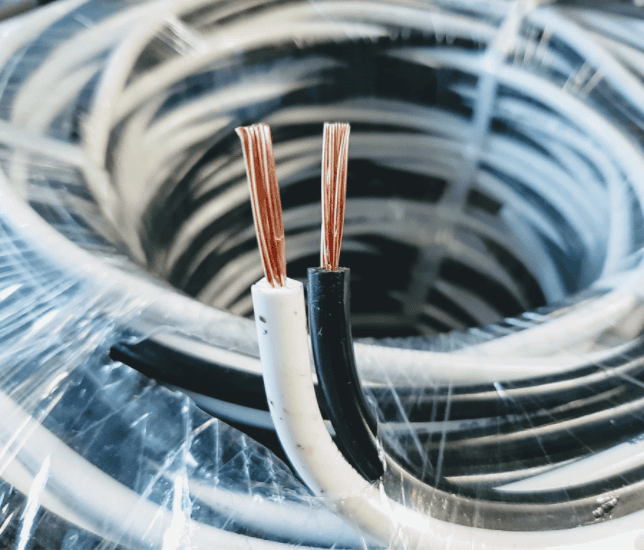

Dây cáp điện Cadivi
Cadivi là nhà sản xuất dây cáp điện nổi tiếng trên thị trường nên bạn hoàn toàn yên tâm khi lựa chọn dây điện ngoài trời của thương hiệu này.
Dây điện lắp đặt ngoài trời của Cadivi thường có dạng lõi đồng duplex, cách điện XLPE, hoạt động ở điện áp 450/750V, cho phép ứng dụng trong nhiều hệ thống điện khác nhau. Do được sản xuất trên dây chuyền hiện đại với nguyên, phụ liệu cao cấp, đáp ứng các tiêu chuẩn quốc gia và tiêu chuẩn quốc tế phổ biến áp dụng cho dây cáp điện nên dây điện ngoài trời của Cadisun chống chịu được các yếu tố môi trường khắc nghiệt và đảm bảo hiệu suất ổn định trong thời gian dài.
Một số tùy chọn điển hình về dây điện ngoài trời của Cadivi có thể kể đến: Cáp đồng Duplex hoặc cáp điện kế DK-CXV.

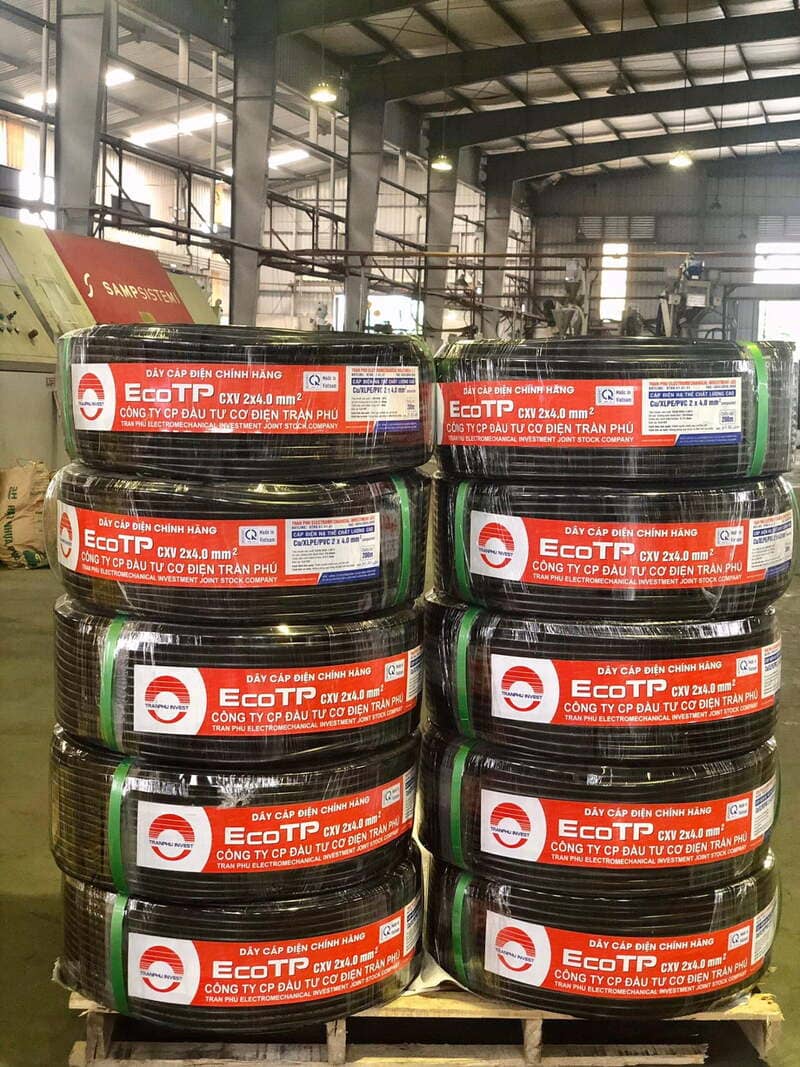

Dây cáp điện Trần Phú
Trần Phú là thương hiệu dây cáp điện đầu tiên tại miền Bắc nhận được chứng nhận thương hiệu quốc gia trong 8 năm liền, minh chứng cho chất lượng và tính uy tín của nhà sản xuất đã có gần 60 năm phát triển.
Phù hợp với môi trường ngoài trời, dây cáp điện CXV của Trần Phú luôn được các chuyên gia khuyến nghị sử dụng. Cáp CXV của thương hiệu này có lõi dẫn điện bằng đồng nguyên chất đến 99,99%, bọc cách điện XLPE và vỏ PVC dạng dây tròn, đáp ứng tiêu chuẩn TCVN 5935-1/IEC 60502-1 nên cực bền bỉ cả khi hoạt động trong thời gian dài.
Bên cạnh đó, bạn cũng có thể lựa chọn dòng cáp chống cháy Cu/XLPE/PVC của Trần Phú để lắp đặt cho mạng điện ngoài trời của khu công nghiệp, nhà xưởng.
Etinco hiện là nhà phân phối thiết bị điện hàng đầu Việt Nam, trong đó có các dòng dây điện ngoài trời chất lượng đến từ các thương hiệu uy tín như Cadisun, Cadivi, Trần Phú…
Chúng tôi có bảng giá dây cáp điện ngoài trời cho tất cả các thương hiệu trên. Gọi ngay 0904 99 88 77 để nhận tư vấn và báo giá hoặc theo dõi qua website.
- Bảng giá dây cáp điện ngoài trời Cadisun
- Bảng giá dây cáp điện ngoài trời Cadivi
- Bảng giá dây cáp điện ngoài trời Trần Phú
Câu hỏi thường gặp về dây điện ngoài trời
Câu hỏi 1: Lựa chọn dây điện ngoài trời cần lưu ý những tiêu chí nào?
Trả lời: Một số tiêu chí cần quan tâm khi lựa chọn dây điện lắp đặt ngoài trời gồm:
- Độ bền của vật liệu: Dây cáp điện ngoài trời phải có lớp vỏ bảo vệ chắc chắn và bền bỉ để chống chịu được va đập, côn trùng/chuột gặm nhấm hoặc các điều kiện môi trường khắc nghiệt.
- Lớp cách điện cao cấp: Do thường xuyên phải tiếp xúc với mưa, nắng, dây điện ngoài trời cần có lớp cách điện vượt trội nhằm hạn chế tình trạng rò rỉ điện hay chập cháy.
- Tuổi thọ dài: Việc sửa chữa dây dẫn điện không chỉ tốn kém mà còn tốn công sức. Vì vậy ưu tiên sử dụng dây điện có tuổi thọ dài để đảm bảo tính ổn định sau thời gian dài hoạt động.
- Chi phí: Giá thành của dây điện nên phù hợp với ngân sách dự phòng. Bạn nên cân đối tài chính để lựa chọn được dây điện ngoài trời chất lượng.
- Thương hiệu, nhà phân phối uy tín: Với môi trường nhạy cảm như ngoài trời, tuyệt đối không được lựa chọn dây điện trôi nổi trên thị trường. Nên tin chọn các thương hiệu nổi tiếng hoặc các đơn vị phân phối dây cáp điện uy tín để đảm bảo chất lượng và tuổi thọ sản phẩm.
Câu hỏi 2: Dây điện trong nhà có lắp đặt được ngoài trời không?
Trả lời: Trên lý thuyết, dây điện trong nhà vẫn có thể lắp đặt được ngoài trời. Tuy nhiên, do dây điện trong nhà đa phần được thiết kế với lớp vỏ bọc có khả năng chống chịu va đập và các tác động từ môi trường kém hơn so với dây điện chuyên dụng lắp đặt ngoài trời nên việc thay đổi môi trường đi dây của dây điện trong nhà sẽ khiến dây nhanh chóng bị mài mòn, hư hỏng, ảnh hưởng đến đường truyền và cả hệ thống điện.
Câu hỏi 3: Dây điện ngoài trời quấn thêm lớp băng keo cách điện có sử dụng được ngoài trời không?
Trả lời: Không. Dây điện trong nhà không được thiết kế để chống chịu các tác nhân môi trường ảnh hưởng trực tiếp đến vỏ bọc như dây điện ngoài trời nên cả khi có lớp băng keo cách điện, dây điện trong nhà cũng dễ dàng bị nứt vỡ, bong tróc khi tiếp xúc với mưa nắng, tia UV.
Câu hỏi 4: Khi nào cần thay dây điện ngoài trời?
Trả lời: Dây điện ngoài trời khi có một trong các dấu hiệu sau, bạn cần thay thế hoặc sửa chữa ngay:
- Vỏ bọc ngoài cùng bị nứt vỡ, bong tróc, gãy giòn
- Lớp cách điện bị hở
- Dây điện nóng lên hoặc có mùi khét
- Thiết bị điện hoạt động chập chờn
- Định kỳ thay thế theo khuyến cáo của nhà sản xuất.
Các kiến thức khác liên quan đến dây điện, bạn có thể tìm hiểu tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-day-cap-dien/.
