Coil loa được ví như "trái tim" quyết định toàn bộ khả năng hoạt động, độ bền cũng như chất lượng âm thanh của loa. Nếu không hiểu rõ về linh kiện này, bạn sẽ rất dễ gặp phải tình trạng cháy loa hoặc chọn sai thiết bị khi phối ghép công suất. Vậy coil loa là gì? Bộ phận này có cấu tạo và nguyên lý hoạt động ra sao? Bạn có thể tìm hiểu chi tiết trong bài viết dưới đây.
Coil loa là gì?

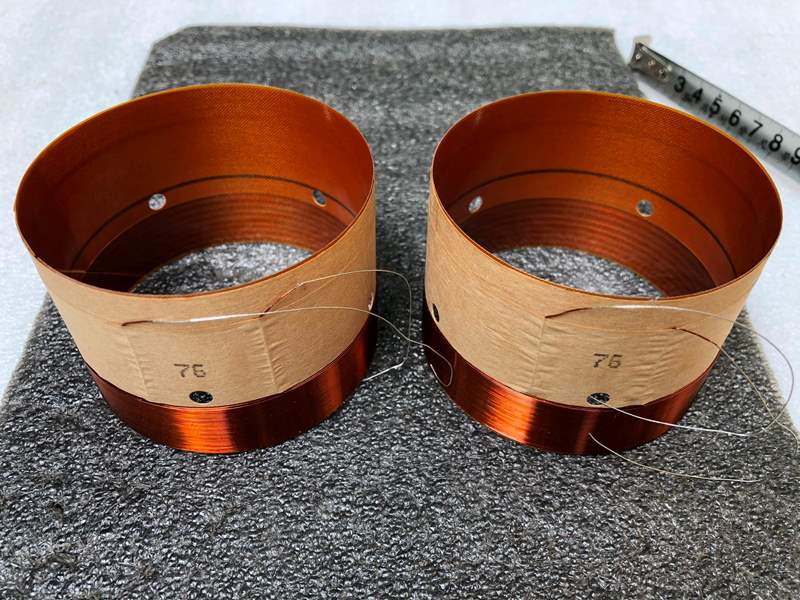

Coil loa (Voice Coil, hay còn được gọi là côn loa) là một cuộn dây điện từ được quấn bằng các sợi dây đồng hoặc nhôm mạ đồng xung quanh một lõi chịu nhiệt (gọi là ống coil hay bobbin). Linh kiện này thường được gắn liền với đỉnh của màng loa (diaphragm) và nằm cố định trong khe từ trường được tạo bởi nam châm vĩnh cửu và các miếng sắt định hình của củ loa. Khi có dòng điện chạy qua, coil loa đóng vai trò là cầu nối chuyển đổi năng lượng điện thành chuyển động cơ học để tạo ra sóng âm thanh mà tai người có thể nghe được.
Coil loa quyết định đến hiệu suất, dải tần đáp ứng, cũng như độ nhạy của loa. Một coil chất lượng cao không chỉ giảm méo tiếng, tăng tuổi thọ thiết bị mà còn đảm bảo loa hoạt động ổn định, bền bỉ ngay cả khi phải gánh công suất lớn.
Cấu tạo và vật liệu chế tạo coil loa
Mặc dù có kích thước nhỏ gọn nhưng cấu tạo của một coil loa đòi hỏi độ chính xác cơ khí và khả năng chịu nhiệt cực kỳ cao.
- Ống hình trụ (Bobbin): Là phần khung giữ các vòng dây, thường được làm từ các vật liệu chịu nhiệt siêu cao và có độ bền cơ học lớn như Kapton, Nomex, nhôm hoặc sợi thủy tinh để không bị biến dạng khi hoạt động ở nhiệt độ cao. Phần ống này dùng để cố định cuộn dây và truyền lực rung từ coil sang màng loa.
- Cuộn dây dẫn: Thành phần chính của coil loa, làm từ dây đồng nguyên chất hoặc dây nhôm mạ đồng với lớp cách điện mỏng. Một số loại coil loa cao cấp sử dụng dây dẹt để tăng mật độ vòng dây. Dây dẫn được quấn quanh ống hình trụ và đặt trong khe từ của nam châm.
- Vòng Collar: Bộ phận nằm giữa cuộn dây và điểm nối cổ của mang loa, được làm từ vật liệu cách điện với chức năng chính và bảo vệ và sắp xếp dây dẫn từ cuộn dây ra ngoài bên, hạn chế hiện tượng chạm mạch hoặc đứt gãy dây.
- Lớp keo chịu nhiệt: Các vòng dây quấn sát nhau được cố định bằng một lớp keo đặc biệt chịu được nhiệt độ từ 200°C đến hơn 400°C, ngăn ngừa tình trạng bong tróc vòng dây khi amply đẩy công suất lớn.

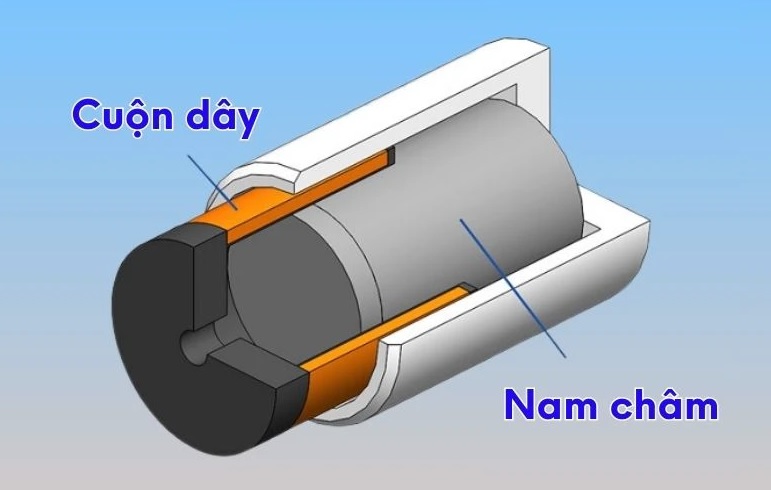

Coil loa hoạt động như thế nào?
Nguyên lý hoạt động của coil loa dựa trên Lực điện từ Lorentz trong vật lý. Quá trình hoạt động của coil loa diễn ra như sau:
- Tiếp nhận tín hiệu: Dòng điện xoay chiều mang tín hiệu âm thanh từ amply được truyền vào cuộn coil loa.
- Tạo ra từ trường biến thiên: Khi dòng điện chạy qua các vòng dây của coil sẽ sinh ra một từ trường biến đổi liên tục bao quanh cuộn dây.
- Tương tác từ trường: Từ trường này tương tác trực tiếp với từ trường cố định của nam châm vĩnh cửu nằm trong củ loa, tạo ra lực Lorentz.
- Chuyển động cơ học: Do dòng điện là dòng xoay chiều liên tục thay đổi chiều và biên độ, cuộn coil sẽ bị lực từ hút hoặc đẩy tịnh tiến lên xuống liên tục bên trong khe hở từ tính.
- Phát ra âm thanh: Coil loa dao động kéo màng loa chuyển động theo, đẩy không khí xung quanh dao động và tạo ra sóng âm thanh mà tai người nghe có thể cảm nhận được. Trong đó, tần số và biên độ dao động của coil phụ thuộc vào tín hiệu đầu ra, tạo ra âm cao và âm trầm tương ứng.
Kích thước coil loa xác định như thế nào?

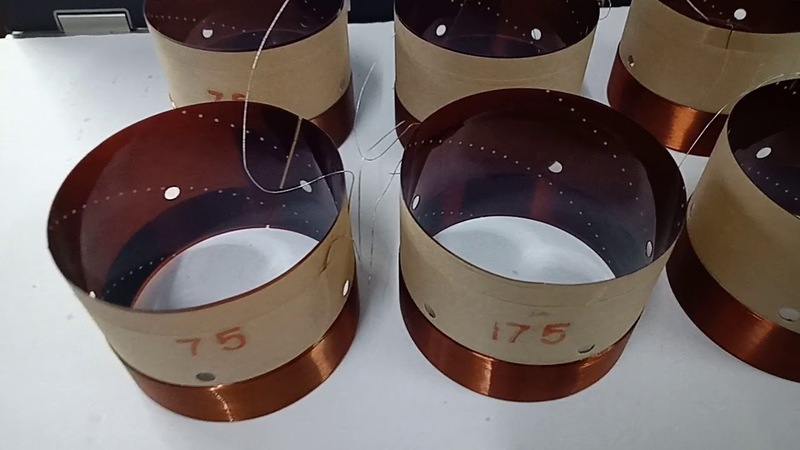

Kích thước của côn loa thường được xác định dựa vào đường kính bên trong của cuộn dây. Thông số này (đơn vị milimet - mm) quyết định khả năng chịu tải, tản nhiệt và công suất của loa. Trường hợp kích thước của loa được ghi bằng inch, bạn cần quy đổi sang mm bằng cách nhân với 25.4 (1 inch = 25.4 mm) để lựa chọn đúng coil.
Ví dụ: Coil 80 có nghĩa là đường kính của côn loa bằng 80mm. Coil 3 inch có đường kính tương ứng là: 3 x 25.4 = 76.2 mm.
Kích thước coil loa giữa các loại loa cũng có sự khác biệt đáng kể.
- Loa Treble: Côn loa có kích thước nhỏ hơn nhiều so với loa bass do dải tần cao không yêu cầu cuộn dây phải dịch chuyển nhiều. Các loa treble dùng trong gia đình thường sử dụng coil khoảng 25.4mm (1 inch). Trong khi các loa treble chuyên dụng cho âm thanh sân khấu, hội trường lớn cần đường kính dao động từ 1.35 - 1.75 inch.
- Loa Bass: Tùy vào mục đích sử dụng, coil loa của loa trầm thường có đường kính từ 1.5 - 4 inch. Coil càng lớn, khả năng tản nhiệt, chịu tải càng tốt và phù hợp với hệ thống âm thanh chuyên nghiệp đòi hỏi công suất lớn, hiệu năng cao.
Các yếu tố ảnh hưởng đến độ bền của coil loa
Có 2 yếu tố quan trọng có thể ảnh hưởng trực tiếp đến tuổi thọ của coil loa:
- Nhiệt độ hoạt động: Kẻ thù số một của coil loa là nhiệt độ. Khi amply bị quá tải hoặc gửi tín hiệu bị xén, nhiệt lượng sinh ra trong cuộn coil tăng vọt, làm chảy lớp keo cách điện, dẫn đến hiện tượng chập các vòng dây và cháy coil.
- Kích thước đường kính coil: Coil có đường kính lớn (ví dụ 75mm, 100mm thường thấy ở loa Subwoofer hay loa full hội trường) sẽ chịu được công suất lớn hơn nhiều so với các dòng coil nhỏ (25mm, 35mm) dùng cho loa bookshelf hay loa vi tính. Việc lựa chọn sai kích thước coil không chỉ ảnh hưởng đến hoạt động, hiệu suất mà còn làm giảm tuổi thọ của loa.
Các loại coil loa phổ biến trên thị trường
Coil loa có thể được phân loại theo một số tiêu chí phổ biến như: chất liệu cuộn dây, số lớp dây được cuốn, ứng dụng của loa…
Ví dụ:
- Theo ứng dụng tái tạo âm thanh: Coil loa bass (cho âm trầm), coil loa mid (cho âm trung) và coil loa treble (cho âm cao).
- Theo chất liệu cuộn dây: Côn loa đồng và côn loa nhôm.
- Theo số lớp dây được cuốn: Coil loa 1 lớp, 2 lớp, 4 lớp, 6 lớp,..
Trong đó, coil loa được phân loại chủ yếu theo chất liệu cuộn dây, thành:
- Coil loa đồng: Loại phổ biến nhất trên thị trường nhờ khả năng dẫn điện và từ tính tốt, lý tưởng trong các ứng dụng yêu cầu hiệu suất ổn định và khả năng chịu tải lớn. Nhược điểm là dây đồng có trọng lượng nặng hơn so với các chất liệu khác.
- Coil loa nhôm: Nhờ trọng lượng nhẹ, coil loa nhôm là lựa chọn hàng đầu với các loa tweeter, giúp màng loa di chuyển nhanh hơn, từ đó cải thiện độ nhạy và khả năng tái tạo các dải tần cao. Tuy nhiên, nhôm dẫn điện kém hơn đồng và coil loa nhôm cũng không bền bằng.
- Coil loa dây CCAW: Đây là sự kết hợp giữa lõi nhôm và lớp đồng bên ngoài, giúp tận dụng khả năng dẫn điện tốt của đồng và trọng lượng nhẹ của nhôm nên giảm thiểu được phí sản xuất so với dây đồng nguyên chất. CCAW cũng có khả năng dẫn nhiệt tốt nhưng độ bền lại không bằng đồng.
Cách thay coil loa đơn giản
Thao tác thay coil loa không quá phức tạp và bạn có thể thực hiện tại nhà theo quy trình dưới đây.
Chuẩn bị dụng cụ
- Bao gồm: côn loa mới, tua vít, băng dính, cọ quét, dao rọc giấy…

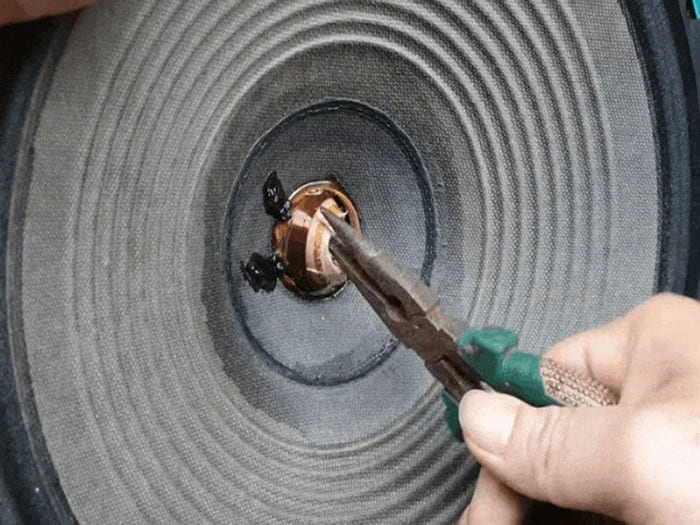

- Dùng dao tiến hành tháo bỏ màng loa và coil loa đã hư hỏng hoặc cũ, sau đó dùng mỏ hàn để tháo dây coil ra khỏi chân terminal.
Làm sạch khe từ trường
Đây là nơi coil di chuyển khi loa hoạt động nên đảm bảo phải được vệ sinh sạch sẽ, tránh bụi bẩn và mạt kim loại có thể gây lệch tâm hoặc cọ coil, dẫn đến hiện tượng rè tiếng. Bạn có thể dùng băng keo mỏng, khí nén, giấy vệ sinh mềm để vệ sinh khe từ.

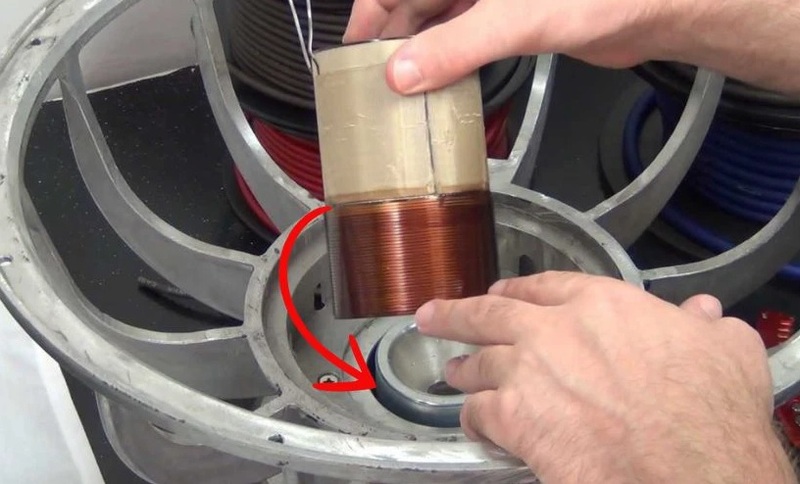

Canh tâm coil mới
Sau khi khe từ đã được vệ sinh sạch sẽ, bạn đặt coil mới vào đúng vị trí. Để giữ coil nằm chính giữa khe từ, bạn có thể dùng giấy cứng hoặc các tấm shim bằng nhựa mỏng chèn xung quanh. Lưu ý, việc coil lệch tâm sẽ gây rè tiếng, thậm chí là cháy coil.

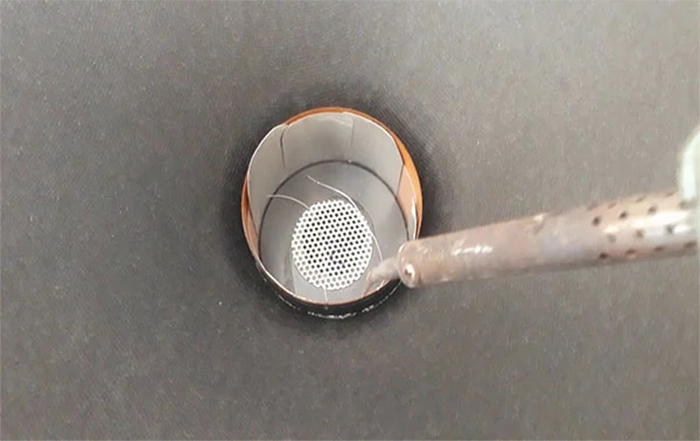

Cố định và hàn dây coil mới
Sau khi coil đã được đặt đúng tâm, cần dán lại spider và viền màng loa bằng keo chuyên dụng, đảm bảo không bị lem keo vào khe từ tính. Trong quá trình keo khô, shim cần được giữ nguyên để coil không bị xê dịch. Thời gian chờ keo khô có thể kéo dài từ vài tiếng đến qua đêm.
Sau đó, tiến hành hàn dây coil mới vào các chân terminal trên loa. Kiểm tra kỹ lưỡng đường hàn để tránh chạm chập hoặc đứt gãy ngầm.
Kiểm tra hoạt động
Khi keo đã khô hoàn toàn, cần nhẹ nhàng tháo shim ra khỏi khe từ. Lúc này, bạn có thể dùng đồng hồ đo điện trở để kiểm tra trở kháng coil. Cuối cùng, hãy thử bật 1 bản nhạc ở âm lượng thấp để đánh giá âm thanh đầu ra. Nếu không có hiện tượng rè, méo, quá trình thay coil loa mới của bạn đã hoàn tất.
Các câu hỏi thường gặp về coil loa là gì?
Câu 1: Dấu hiệu nhận biết coil loa bị cháy hoặc hỏng là gì?
Trả lời: Khi coil loa bị cháy, loa sẽ hoàn toàn mất tiếng, hoặc phát ra tiếng kêu rè rè khi màng loa chạm vào khe nam châm. Một dấu hiệu nhận biết rõ nhất là khi ngửi gần củ loa sẽ thấy mùi khét của nhựa/keo bị cháy.
Câu 2: Có thể quấn lại coil loa khi bị hỏng không?
Trả lời: Có. Đối với các dòng loa cao cấp hoặc loa bass kích thước lớn có giá trị cao, các thợ sửa chữa âm thanh chuyên nghiệp có thể tiến hành xả bỏ lớp dây cháy cũ, vệ sinh khe từ và quấn lại cuộn coil mới đúng thông số kỹ thuật (số vòng, cỡ dây, loại keo) để khôi phục hoạt động cho loa.
Câu 3: Tại sao công suất amply quá yếu lại dễ làm cháy coil loa treble hoặc bass?
Trả lời: Đây là hiểu lầm phổ biến. Amply quá yếu khi vặn lớn sẽ bị hiện tượng méo tín hiệu, sinh ra dòng điện một chiều (DC) và các tần số hài bậc cao liên tục dồn vào cuộn coil. Nhiệt lượng không được giải phóng kịp thời sẽ làm cuộn coil bị nung chảy và cháy ngay cả khi công suất danh định của amply nhỏ hơn loa.
