Với khả năng truyền tải điện áp lên đến 600V, cáp điện CV được ứng dụng rộng rãi trong hệ thống điện dân dụng và công nghiệp. Tìm hiểu về cấu tạo, tính chất, chức năng và ứng dụng thực tế của loại cáp này trong bài viết sau đây của chúng tôi.

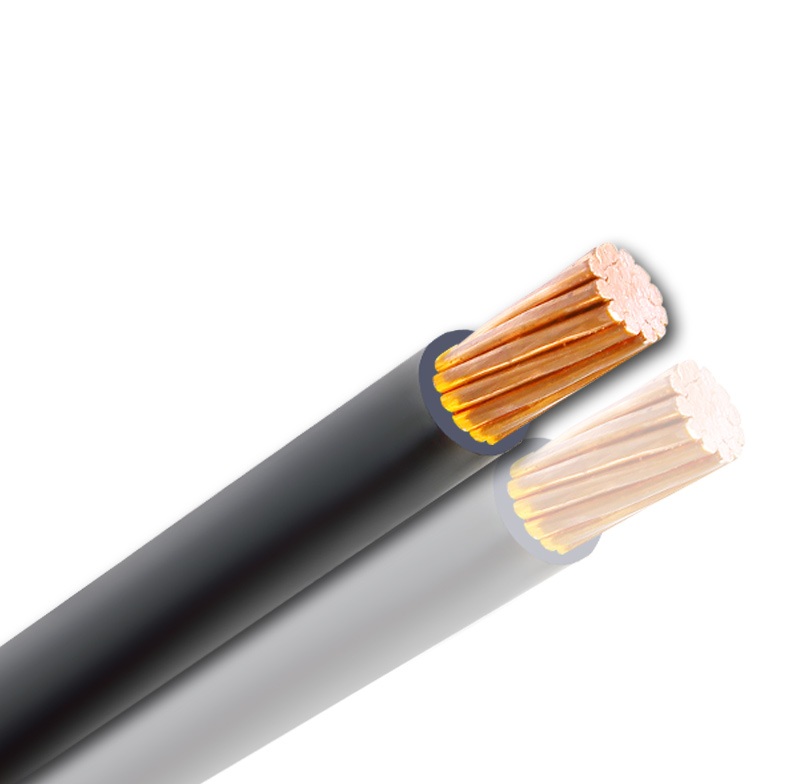

Cáp điện CV là gì?
Cáp điện CV là loại cáp điện lực hạ thế có khả năng truyền tải ở cấp điện áp lên đến 600V. Loại cáp này được cấu thành từ 7 hoặc 19 sợi đồng xoắn đồng tâm, bao bọc bên ngoài là lớp nhựa PVC cách điện cao cấp. Phần lõi cáp làm bằng đồng có khả năng chịu nhiệt tới 70 độ C. Trường hợp xảy ra ngắn mạch trong không quá 5 giây, lõi cáp CV chịu được nhiệt độ tối đa lên đến 160 độ C.
Cáp CV được thiết kế và sản xuất theo tiêu chuẩn QCVN 04: 2009 của Bộ Khoa học Công nghệ và Ứng dụng, phù hợp để truyền tải điện năng trong môi trường lắp đặt cố định như ống chịu lực, ống chống rò rỉ, cố định trên trần, tường…
Ký hiệu của dây cáp CV là CV, trong đó:
- C: Ký hiệu của đồng, vật liệu chính cấu thành phần lõi cáp.
- V: PVC, vật liệu cách điện của lớp vỏ bảo vệ ngoài cùng.
Cấu tạo dây cáp điện CV
Dây cáp điện CV có cấu tạo tương đối đơn giản với 2 thành phần chính là lõi đồng dẫn điện và lớp cách điện PVC.
- Lõi dẫn điện: Gồm 7 hoặc 19 sợi dây đồng xoắn đồng tâm để tạo độ dẻo tối ưu. Tiết diện lõi dao động từ 4mm² đến 500mm², phụ thuộc vào từng nhu cầu sử dụng.
- Lớp cách điện: Làm từ nhựa Polyvinyl Chloride cao cấp có khả năng cách điện, chống chịu va đập và các tác động từ nhiệt độ, độ ẩm. Lớp vỏ ngoài thường có các màu sắc cơ bản như đen, đỏ, cam, xanh dương hoặc vàng-xanh lá.
Ngoài ra, một số loại cáp CV đặc thù còn được trang bị lớp PVC cứng hoặc nylon có khả năng chống mài mòn để tăng độ bền khi lắp đặt ngoài trời hoặc trong môi trường có nhiệt độ cao.
Đặc tính kỹ thuật cáp điện CV
Cáp điện CV được khuyến cáo nên lắp đặt cố định trong hệ thống điện dân dụng là bởi một số đặc tính kỹ thuật đặc trưng sau:
- Cấp điện áp: 0,6/ 1kV
- Điện áp thử nghiệm: 3,5kV (tối đa 5 phút)
- Nhiệt độ làm việc dài hạn: 70 độ C
- Nhiệt độ cực đại trong trường hợp ngắn mạch (không quá 5 giây):
- Tiết diện >300mm2: 140 độ C
- Tiết diện ≤ 300mm2: 160 độ C

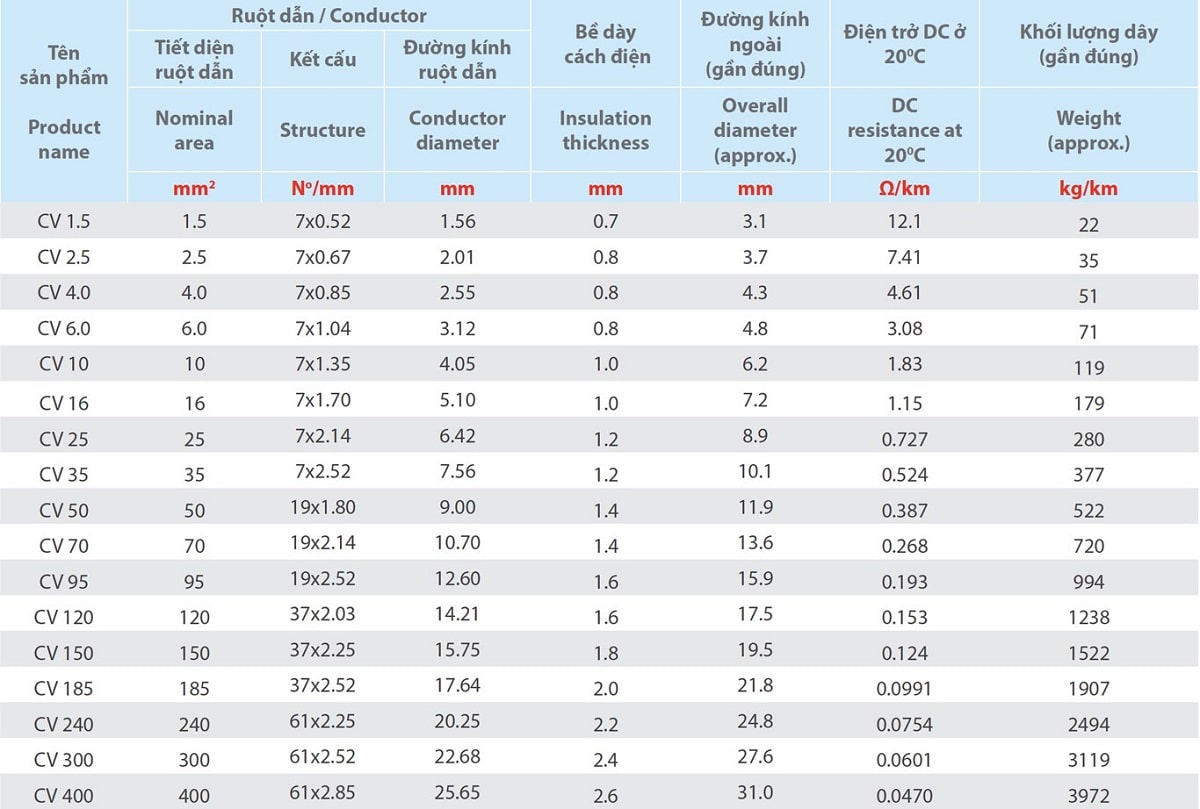

Bảng tra quy cách dây cáp điện CV thuộc thương hiệu Cadivi
Ứng dụng của dây cáp điện CV
Cáp điện CV được đánh giá cao ở khả năng dẫn điện, cách điện và tiết kiệm điện năng trong quá trình sử dụng. Vì vậy, loại cáp này được sử dụng phổ biến trong hệ thống điện dân dụng và công nghiệp.
Trong điện dân dụng
- Hệ thống điện gia đình: Cáp CV là lựa chọn tối ưu cho việc đi dây cố định trên tường hoặc âm tường để kết nối hệ thống công tắc, ổ cắm hoặc đèn chiếu sáng tại các phòng riêng biệt.
- Văn phòng, tòa nhà cao tầng: Cáp điện CV được dùng để cấp nguồn cho thiết bị điện tử, thiết bị văn phòng, hệ thống chiếu sáng, hệ thống điều hòa không khí, camera an ninh, kiểm soát cửa ra vào...
- Công trình công cộng: Có nhiệm vụ truyền tải điện năng cho hệ thống chiếu sáng công cộng hoặc sử dụng trong các tủ điện nhẹ ngoài trời...
Trong điện công nghiệp
- Nhà xưởng, xí nghiệp: Cấp nguồn cho máy móc, thiết bị có công suất nhỏ đến trung bình, điển hình như hệ thống chiếu sáng cho khu công nghiệp.
- Hệ thống điều khiển: Có nhiệm vụ kết nối các cảm biến, bộ điều khiển hoặc lắp đặt trong các bảng điện điều khiển nhỏ.
- Ứng dụng đặc biệt: Một số trường hợp, cáp điện CV đóng vai trò là dây dẫn cho hệ thống điện mặt trời quy mô nhỏ hoặc một số ứng dụng ngoài trời có mái che.
Ưu, nhược điểm của dây cáp điện CV
Chi tiết về ưu, nhược điểm của cáp CV có trong bảng sau đây của chúng tôi:
| Ưu điểm | Nhược điểm |
|
|
Xét về ưu, nhược điểm, cáp điện CV vẫn là lựa chọn tối ưu đối với hệ thống điện đơn giản, đặc biệt là điện gia đình giúp giảm chi phí đầu tư, lắp đặt.
Cách lựa chọn cáp điện CV phù hợp
Lựa chọn đúng loại cáp điện không chỉ tối ưu hiệu suất hệ thống, đảm bảo yếu tố an toàn, tiết kiệm điện năng mà còn giảm được chi phí vận hành, lắp đặt. Dưới đây là một số tiêu chí quan trọng cần lưu ý trong quá trình lựa chọn cáp điện CV:
Tiết diện dây dẫn
Dựa trên cường độ dòng điện, công thức tính tiết diện dây dẫn cơ bản dạng:
S = I/J
Trong đó:
- S: Tiết diện dây dẫn (mm2)
- I: Cường độ dòng điện (A)
- J: Mật độ dòng điện cho phép (A/mm2)
Như vậy, cần tính toán tiết diện dây cáp phù hợp với cường độ dòng điện để tránh tình trạng quá tải, quá nhiệt.
Điện áp định mức
Cáp điện CV được thiết kế để hoạt động ở cấp điện áp lên tới 600V, tuy nhiên, điện áp phổ biến thường là 300/500V, 450/750V và 0.6/1kV. Dây cáp được lựa chọn cũng cần tương thích với điện áp định mức của hệ thống nhằm hạn chế sự cố quá áp.
Môi trường hoạt động
Cáp điện CV chỉ thích hợp lắp đặt cố định trong môi trường trong nhà nên nếu môi trường hoạt động có những yếu tố khắc nghiệt như nhiệt độ, độ ẩm nên xem xét chọn loại dây có khả năng chịu nhiệt, chịu độ ẩm tốt hơn.
Ứng dụng cụ thể
Hệ thống điện chiếu sáng, cấp nguồn cho thiết bị hay mạch điều khiển… có những yêu cầu riêng biệt về đặc điểm của cáp điện CV. Vì vậy cần dựa vào đặc điểm của hệ thống điện hoặc yêu cầu cụ thể của ứng dụng để lựa chọn loại cáp CV phù hợp.
Thương hiệu dây cáp điện CV nổi tiếng
Thị trường hiện nay có 2 thương hiệu dây cáp điện chiếm thị phần lớn là Cadisun và Cadivi, phù hợp với đặc trưng của 2 thị trường Bắc - Nam.

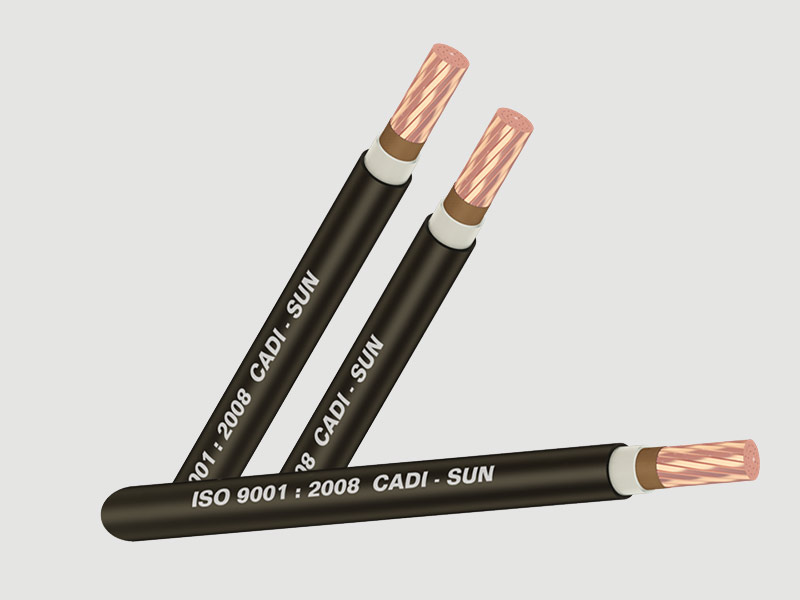

Cáp điện CV Cadisun
Cáp điện CV Cadisun thuộc danh mục sản phẩm của Công ty Cổ phần Dây và Cáp điện Thượng Đình. Với hệ thống máy móc, trang thiết bị nhập khẩu từ Châu Âu, được sản xuất theo dây chuyền hiện đại, khép kín, cáp điện CV Cadisun đáp ứng các tiêu chuẩn cao nhất về chất lượng và độ an toàn. Ngoài ra, các nguyên vật liệu mà công ty sử dụng cũng được nhập trực tiếp từ nước ngoài, đảm bảo lõi dẫn điện bằng đồng có độ tinh khiết lên đến 99,99%.

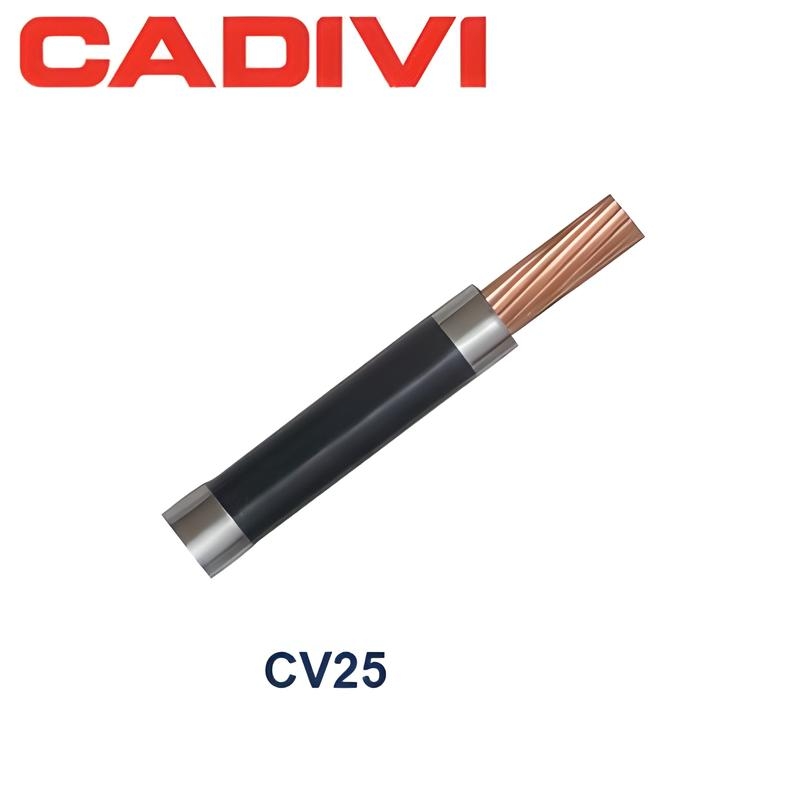

Cáp điện CV Cadivi
Đây là sản phẩm thuộc Công ty Cổ phần Cáp điện Việt Nam - "ông lớn" trong lĩnh vực dây cáp điện tại khu vực miền Nam.
Cáp CV Cadivi có ưu điểm vượt trội về khả năng dẫn điện, cũng như cách điện với lớp nhựa PVC bảo vệ cao cấp. Sản phẩm được sản xuất trên dây chuyền công nghệ tiên tiến, đạt chuẩn TCVN và một số tiêu chuẩn quốc tế như: AS, BS, IEC, ASTM, UL,… Tuy nhiên, xét về giá thành, cáp điện CV của Cadivi có phần nhỉnh hơn cáp điện Cadisun. Ngược lại, cáp điện CV của Cadivi phù hợp để lắp đặt trong hệ thống điện công nghiệp hơn.
Mua cáp điện CV chất lượng, giá cạnh tranh tại Etinco
Là đại lý cấp 1 của các thương hiệu dây cáp điện nổi tiếng thị trường hiện nay như: Cadivi, Cadisun, Trần Phú,... Etinco cam kết cung cấp sản phẩm chính hãng và mới 100% trong mọi giao dịch. Mua hàng tại Etinco, quý khách hàng sẽ được áp dụng thời hạn bảo hành dài nhất cùng chính sách bảo hành hấp dẫn nhất, đi kèm là hệ số chiết khấu ưu đãi đối với các dự án, công trình lớn.
Thông tin mua hàng, vui lòng liên hệ:
- Điện thoại: 0904 99 88 77
- Email: kd@etinco.vn
- VP Miền Bắc: 33 BT5, KĐT mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
- VP Miền Nam: Số 19 Lý Văn Phức, Tân Định, TP Hồ Chí Minh
Một số câu hỏi liên quan đến cáp điện CV là gì?
Câu hỏi 1: Dây cáp CV có phù hợp lắp đặt ngoài trời không?
Trả lời: Không. Loại cáp này được thiết kế để lắp đặt trong nhà. Trường hợp cần lắp đặt ngoài trời, bạn nên:
- Lắp đặt tại khu vực có mái che, tránh để dây tiếp xúc trực tiếp với mặt trời.
- Đặt trong ống bảo vệ hoặc thang máng kín.
Câu hỏi 2: So sánh nhanh cáp điện CV và cáp điện CXV?
Trả lời: Sự khác biệt lớn nhất giữa 2 loại cáp này là ở lớp cách điện. Cáp CV có lớp cách điện bằng PVC, trong khi lớp cách điện của cáp CXV là XLPE có ưu điểm chịu nhiệt, chống cháy, chịu ẩm và độ bền cơ học cao hơn. Tuy nhiên, cáp CV có giá thành rẻ hơn nhiều nên thích hợp với hệ thống điện gia đình.
