Để cuộn kháng lọc sóng hài hoạt động hiệu quả và tối ưu, cần lựa chọn được sản phẩm tương thích với hệ thống điện và phù hợp với các thông số của tụ bù. Dưới đây, Etinco hướng dẫn bạn cách kiểm tra và chọn cuộn kháng cho tụ bù.

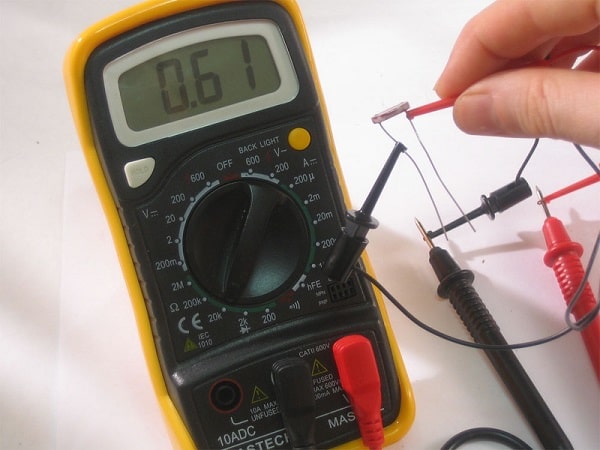

Hướng dẫn kiểm tra cuộn kháng bằng đồng hồ vạn năng
Có 2 thang đo trên đồng hồ vạn năng có thể sử dụng để kiểm tra chất lượng cuộn kháng.
Sử dụng thang đo Ohm
Khi đã đưa đồng hồ vạn năng về thang đo Ohm, bạn tiến hành kiểm tra đồng hồ, đồng thời chập 2 que đỏ và đen vào với nhau rồi điều chỉnh chiết áp cùng kim chỉ trên đồng hồ về mức 0. Tiếp theo, bạn dùng 2 que đỏ, que đen lần lượt chập vào 2 đầu của cuộn kháng để ghi lại giá trị nhận được. Lấy giá trị hiển thị trên đồng hồ nhân với giá trị của thang đo đồng hồ vạn năng sẽ ra giá trị điện trở của cuộn kháng.
Sử dụng thang đo điện áp
Đầu tiên, bạn cần điều chỉnh đồng hồ về thang đo điện áp (V), sau đó tiến hành tương tự như cách trên là điều chỉnh giá trị trên đồng hồ về 0 rồi đồng thời chập 2 que đỏ, que đen vào 2 đầu của cuộn kháng. Khi có giá trị cuối cùng trên đồng hồ vạn năng, để tính điện trở của cuộn kháng, bạn quy đổi theo công thức:
V = A x B/C
Trong đó:
- V: Giá trị điện áp cuối cùng
- A: Giá trị thang đo sử dụng
- B: Giá trị hiển thị trên đồng hồ đo
- C: Giá trị lớn nhất của vạch chia điện áp

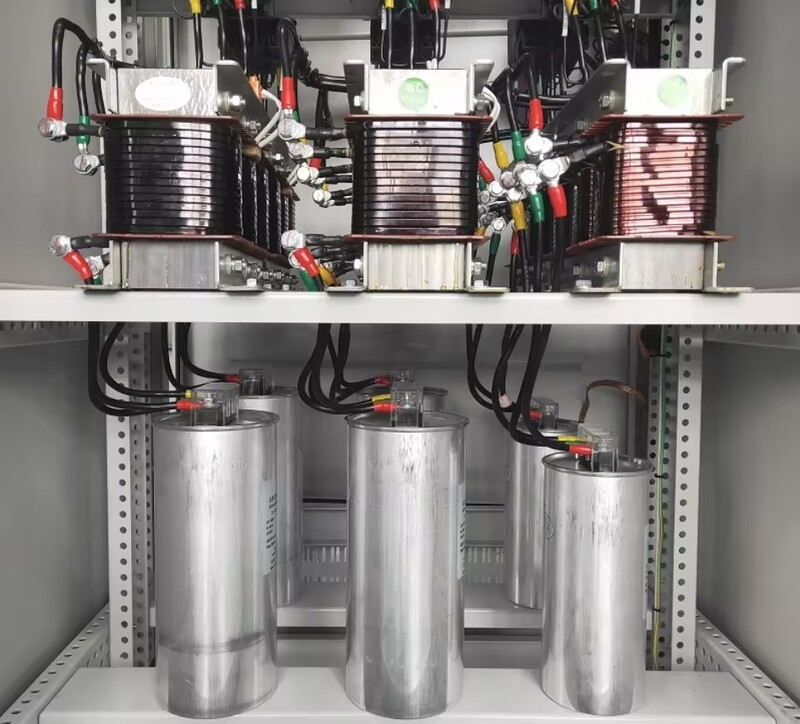

Khi nào cần lắp cuộn kháng lọc sóng hài cho tụ bù
Trong một số trường hợp nhất định, cuộn kháng lọc sóng hài nên được lắp đặt cùng tụ bù để tăng khả năng bảo vệ tụ và các thiết bị có trong hệ thống, cũng như đảm bảo tính ổn định của lưới điện.
Hệ thống xuất hiện sóng hài
Việc sử dụng nhiều thiết bị điện tử công suất như biến tần, máy tính, UPS, đèn LED… trong các hệ thống điện khiến sóng hài xuất hiện ngày càng phổ biến. Trong khi tụ điện là thiết bị rất nhạy cảm trước tác động của sóng hài. Nếu không có bộ lọc hài, tụ bù rất dễ bị quá nhiệt, vận hành thiếu ổn định, thậm chí là phồng, nổ.
Các nhà sản xuất khuyến cáo, khi tổng méo hài điện áp (THDu) ≥ 3%, hệ thống bắt buộc phải trang bị thêm cuộn kháng lọc sóng hài cho tụ để duy trì khả năng hoạt động bình thường của thiết bị này.
Hệ thống có nguy cơ cộng hưởng
Mỗi hệ thống có một tần số cộng hưởng riêng, thường được xác định bởi các thành phần như tụ điện và cuộn cảm. Nếu như tần số cộng hưởng này trùng với tần số của một bậc sóng hài, biên độ của tần số đó sẽ được khuếch đại mạnh mẽ, dẫn đến sự gia tăng đột ngột của điện áp hoặc dòng điện trong hệ thống, làm quá tải, gây nhiễu thiết bị điện tử nhạy cảm và hỏng tụ, nổ cầu dao.
Việc lắp kháng điện có tác dụng dịch tần số cộng hưởng ra khỏi vùng có sóng hài nguy hiểm, từ đó bảo vệ thiết bị và hệ thống khỏi cộng hưởng nội.
Hệ thống sử dụng tụ công suất lớn hoặc lắp nhiều tụ song song
Đối với hệ thống bù công suất lớn, cần có tụ công suất từ 25kVAr trở lên hoặc lắp đặt song song nhiều tụ nhỏ cùng lúc. Việc đóng tụ lúc này sẽ tạo ra dòng khởi động rất lớn (gấp 20-30 lần dòng định mức), có thể khiến sụt áp cục bộ, giảm tuổi thọ tụ và ảnh hưởng đến hoạt động của các thiết bị khác.
Ngoài ra, khi hệ thống có nhiều tụ điện, nguy cơ cộng hưởng và ảnh hưởng của sóng hài sẽ càng tăng lên. Do đó, kháng điện sẽ chịu trách nhiệm giới hạn dòng khởi động, hạn chế cộng hưởng sóng hài, giúp tụ đóng ngắt êm ái và ổn định hơn.
Hệ thống yêu cầu độ tin cậy cao
Một số hệ thống có yêu cầu cao về tính ổn định, độ tin cậy của chất lượng điện, ngay cả khi không xuất hiện sóng hài nguy hiểm cũng nên sử dụng tụ có kháng lọc để: giảm tổn hao công suất, duy trì nhiệt độ tiêu chuẩn của tụ, từ đó kéo dài được tuổi thọ của tụ điện và cải thiện chất lượng lưới điện.
Đặc biệt, trong bối cảnh điện ngày càng dễ bị “ô nhiễm” bởi các thiết bị điện tử công suất, việc lắp đặt cuộn kháng lọc sóng hài cho tụ bù là xu hướng bắt buộc cho mọi hệ thống chuyên nghiệp.
Các tiêu chí chọn cuộn kháng lọc sóng hài
Việc lựa chọn được cuộn kháng lọc sóng hài tương thích với hệ thống tải điện chính là tiêu chí hàng đầu khi bạn chọn cuộn kháng cho mạng lưới điện đang vận hành. Để xác định được thông số của cuộn kháng cần lắp đặt, bạn cần đo đạc được loại sóng hài xuất hiện trong hệ thống. Từ đó, việc lắp đặt cuộn kháng mới hiệu quả và tối ưu.
Ngoài ra, khi chọn cuộn kháng lọc sóng hài, bạn cũng cần lưu ý các tiêu chí sau:
- Xác định điện thế cần lắp cuộn kháng hạ thế hay cuộn kháng trung thế.
- Đo đạc chính xác bậc sóng hài trong khu vực lắp đặt. Từ bậc sóng hài sẽ lựa chọn được cuộn kháng tụ bù mức 6% hoặc 7%, 13% hoặc 14%,…
- Tần số chặn sóng hài (fD) phải tương thích với mức sóng hài. Với sóng hài bậc 5 >25% sẽ lựa chọn fD = 135Hz. Với sóng hài <25% sẽ lựa chọn fD = 180Hz.
- Xác định dung kháng của tụ bù để lựa chọn được cuộn kháng tương thích nếu muốn lắp cuộn kháng lọc sóng hài cho tụ bù.
- Lựa chọn cuộn kháng đến từ các thương hiệu có tên tuổi, uy tín trên thị trường như Nuintek, Mikro, Shizuki, BTB Electric,... để hạn chế sự cố xảy ra hoặc được hưởng chính sách bảo hành, hậu mãi tốt nhất.

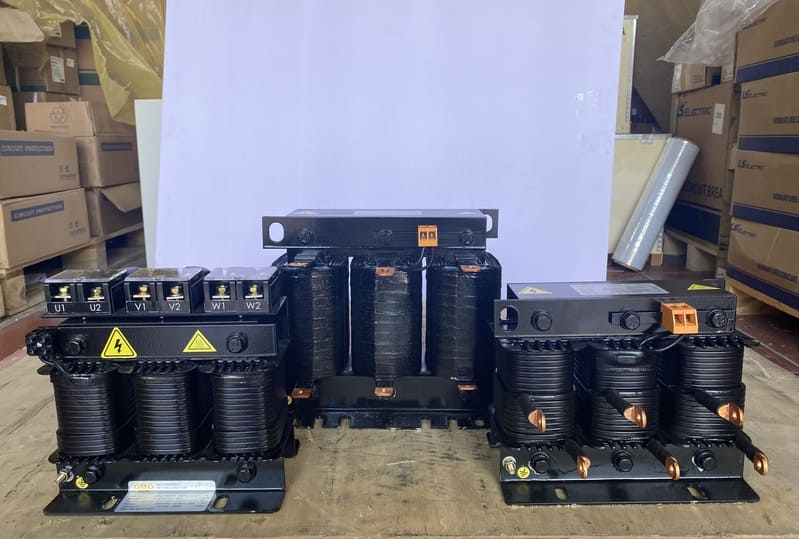

Những thương hiệu cuộn kháng hàng đầu
Thị trường Việt Nam hiện nay khá ưa chuộng các loại cuộn kháng đến từ thương hiệu Nuintek, BTB Electric, Mikro, Shizuki...

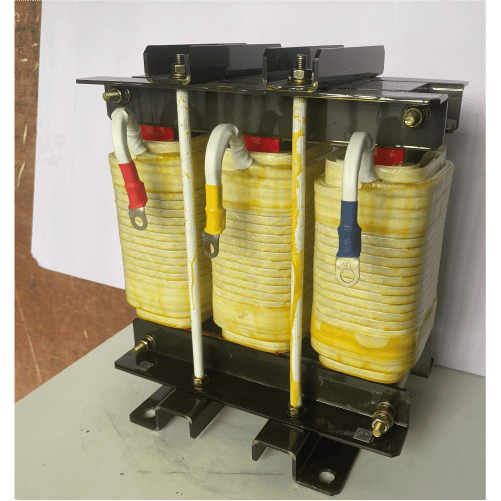

Cuộn kháng Nuintek
Cuộn kháng Nuintek đóng vai trò quan trọng trong việc bảo vệ và duy trì công suất của tụ bù. Ngoài việc bảo vệ tụ bù khỏi các ảnh hưởng của môi trường, dòng sản phẩm này còn có tính năng lọc sóng hài, trở thành lựa chọn đầu tư lý tưởng để bảo vệ thiết bị điện trong hệ thống.
Ở Việt Nam thường nhập cuộn kháng tụ bù Nuintek 7%, 14%, tụ bù trung thế Nuintek. So với nhiều thương hiệu khác, dòng sản phẩm này rất được ưa chuộng sử dụng nhờ hiệu quả bảo vệ tụ bù vượt trội.

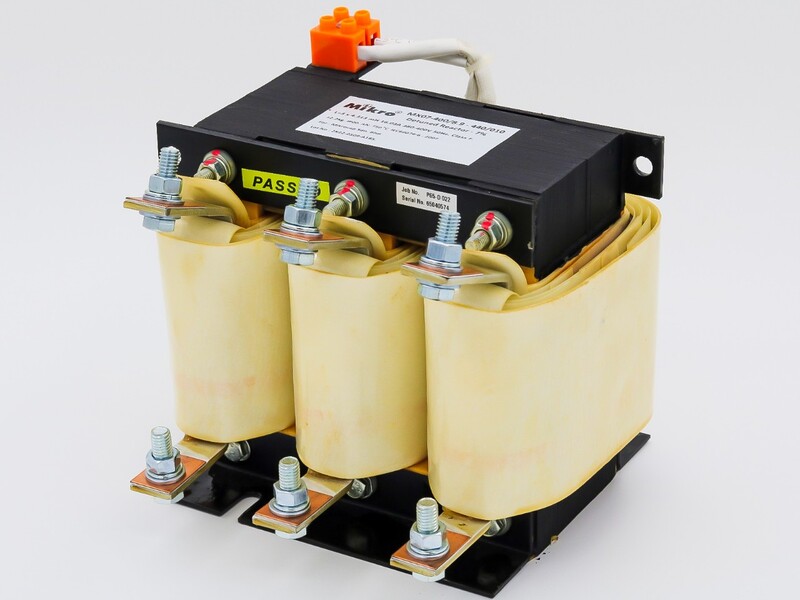

Cuộn kháng Mikro
Ưu điểm lớn của cuộn kháng Mikro là tuổi thọ cao, đa chức năng, độ chính xác cao, đáp ứng được nhu cầu của nhiều đối tượng sử dụng. Tại Việt Nam, cuộn kháng Mikro MX07 seri, với hai mức là 7% và 14% được sử dụng phổ biến nhất.
Ngoài khả năng giảm độ méo sóng hài, cuộn kháng của thương hiệu Mikro còn có chức năng bảo vệ quá nhiệt, ngăn chặn cộng hưởng và giảm tổn thất điện năng cho tụ bù. Với thiết kế gọn gàng, dễ sử dụng, dễ di chuyển, đặc biệt là giá cả ở mức bình dân, cuộn kháng Mikro thường được người dùng ưu tiên hàng đầu khi lựa chọn cuộn kháng.

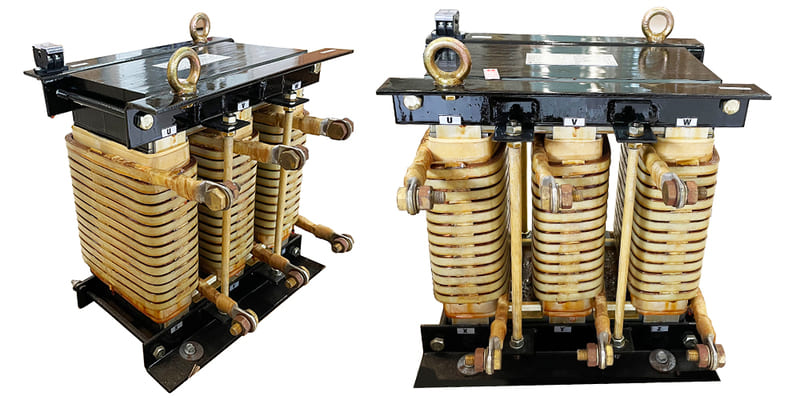

Cuộn kháng BTB Electric
BTB Electric là thương hiệu đến từ Thổ Nhĩ Kỳ với gần 50 năm kinh nghiệm. Thương hiệu này nổi tiếng với dòng cuộn kháng cho tụ bù.
BTB Electric cung cấp cuộn kháng điện với dải công suất từ 5kVAr đến 30kVAr, điện trở kháng 6% – 14%, được thiết kế đặc biệt với sự bão hòa ở mức cao. Cuộn kháng BTB đã được ứng dụng trong hệ thống tủ điện hạ thế tại nhà máy và tủ điện trung thế tại các công ty điện lực trên khắp Việt Nam.
Cuộn kháng Shizuki
Cuộn kháng Shizuki mang mã LRB-3, sản xuất theo tiêu chuẩn IEC 60289-1988, JIS C 4901-2000, tuy không đa dạng mẫu mã nhưng lại được đánh giá cao về khả năng bảo vệ tụ bù. Ngoài ra, sản phẩm này cũng được thiết kế để bảo vệ dây truyền tải và máy biến áp khỏi quá nhiệt, giảm nhiễu trên hệ thống truyền tải và ngăn chặn việc ngắt mạch.
Etinco hiện là nhà phân phối hàng đầu Việt Nam các dòng sản phẩm cuộn kháng đến từ các thương hiệu uy tín trên. Tiên phong trong việc đem đến trải nghiệm THẬT cho khách hàng, chúng tôi cam kết cung cấp sản phẩm chất lượng, chính hãng 100%, nhập khẩu trực tiếp từ các nhà máy sản xuất, đi kèm là mức giá cạnh tranh, chiết khấu tốt và chính sách ưu đãi cho từng dòng sản phẩm.
Quý khách có nhu cầu lựa chọn cuộn kháng, vui lòng truy cập: https://etinco.vn/cuon-khang/ hoặc gọi điện đến hotline: 0939 66 44 22 để nhận được tư vấn và báo giá nhanh nhất.
Một số câu hỏi về cách kiểm tra cuộn kháng
Câu hỏi 1: Khi nào cần lắp cuộn kháng lọc sóng hài cho tụ bù?
Trả lời: Dưới đây là 1 số trường hợp cụ thể cần phải lắp cuộn kháng cho tụ bù để bảo vệ tụ trước tác động của sóng hài:
- Hệ thống điện có sóng hài do các thiết bị phi tuyến (biến tần, UPS, đèn LED, máy tính…) tạo ra.
- Có nguy cơ cộng hưởng sóng hài khi lắp đặt tụ bù.
- Hệ thống có tụ bù công suất lớn hoặc nhiều tụ lắp song song.
- Hệ thống đòi hỏi tính ổn định, độ tin cậy cao về chất lượng điện.
Câu hỏi 2: Khi sử dụng cuộn kháng lọc sóng hài cho tụ bù cần lưu ý những gì?
Trả lời: Khi sử dụng cuộn kháng lọc sóng hài, có 2 lưu ý quan trọng bạn cần nghiêm túc thực hiện.
- Một, nên mắc cuộn kháng nối tiếp với nhau để đảm bảo hiệu quả lọc sóng hài tối ưu nhất. Hệ số lọc hài của cuộn kháng cần phù hợp với thông số nhà sản xuất in trên tụ bù.
- Hai, điện áp của tụ bù phải tương thích với điện áp cuộn kháng theo thông số công bố từ nhà sản xuất. Đặc biệt khi đấu nối cần thực hiện đúng sơ đồ lắp đặt.
