Hướng dẫn lắp đặt aptomat 1 pha 1 cực và 2 cực

Bạn đang muốn tự lắp đặt aptomat cho hệ thống điện gia đình nhưng chưa biết bắt đầu từ đâu? Bài viết dưới đây Etinco sẽ hướng dẫn cách đấu aptomat 1 pha 1 cực và 2 cực chi tiết, đúng tiêu chuẩn kỹ thuật.

Chuẩn bị trước khi đấu aptomat 1 pha

Trước khi thực hiện cách đấu aptomat, bạn cần chuẩn bị kỹ lưỡng về cả thiết bị lẫn kiến thức:

  • Chọn aptomat phù hợp: Xác định công suất tải điện cần sử dụng để chọn aptomat tương ứng. Tùy vào vị trí lắp đặt có thể chọn MCB bảo vệ quá tải/ngắn mạch hoặc RCCB bảo vệ chống giật hoặc RCBO đa năng hơn.
  • Dụng cụ cần thiết: Bạn cần chuẩn bị tô vít cách điện, kìm cắt, bút thử điện, máy khoan (nếu cần bắt cố định), băng keo điện và dây điện chất lượng phù hợp với dòng tải.
  • Ngắt nguồn điện chính: Trước khi lắp đặt, tuyệt đối phải ngắt toàn bộ nguồn điện để tránh nguy cơ giật điện hoặc chập mạch.
  • Không đấu aptomat 1 pha vào nguồn điện 3 pha: Đây là lỗi nghiêm trọng có thể gây hư hại thiết bị hoặc nguy hiểm đến tính mạng.

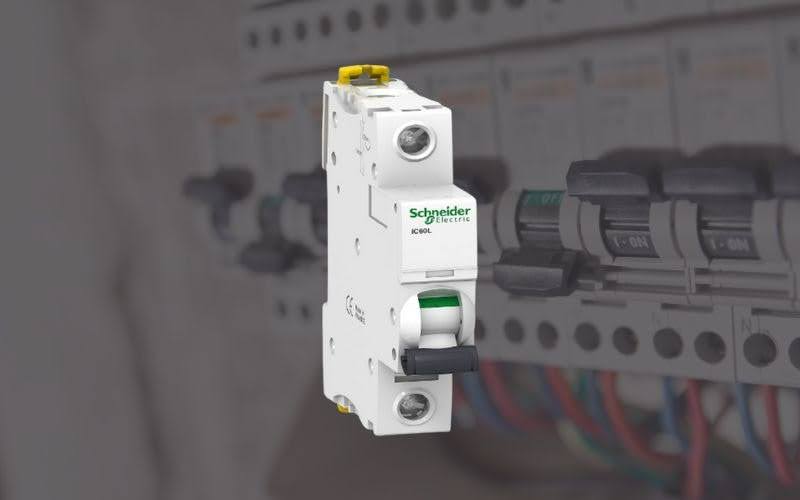

cach dau aptomat 1 pha 2 cuc 2

Chi tiết cách đấu aptomat 1 pha 1 cực

  • Đấu với nguồn điện 1 pha

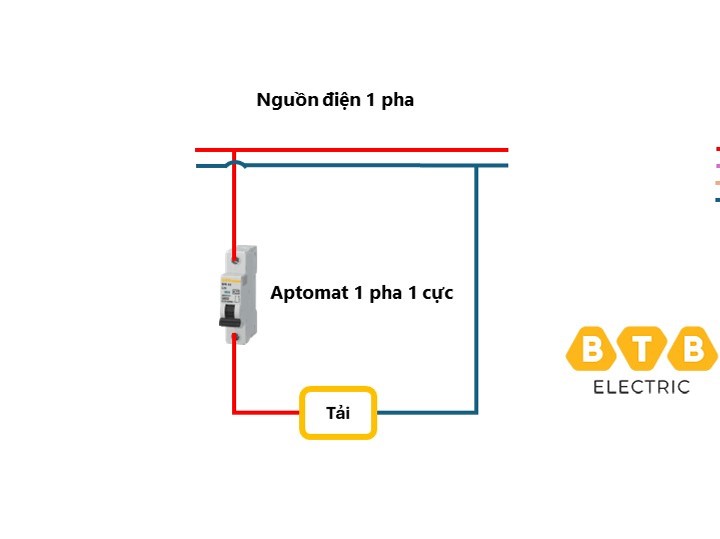

Nguồn 1 pha có 2 dây gồm dây nóng (L) và dây trung tính (N). Dây nóng được nối vào đầu vào của aptomat, đầu ra của aptomat đấu vào 1 đầu của  tải. Dây trung tính từ nguồn sẽ nối trực tiếp với đầu còn lại của tải.

cach dau aptomat 1 pha 1 cuc

  • Đấu với nguồn điện 3 pha

Với hệ thống 3 pha, chọn 1 trong 3 dây nóng (L1, L2 hoặc L3) để đấu với đầu vào của aptomat. Phần đấu dây còn lại thực hiện tương tự như với nguồn 1 pha.

Chi tiết cách đấu aptomat 1 pha 2 cực

Khác với aptomat 1 cực, aptomat 1 pha 2 cực có thêm 1 cặp cực N đấu dây trung tính.

  • Đấu với nguồn điện 1 pha

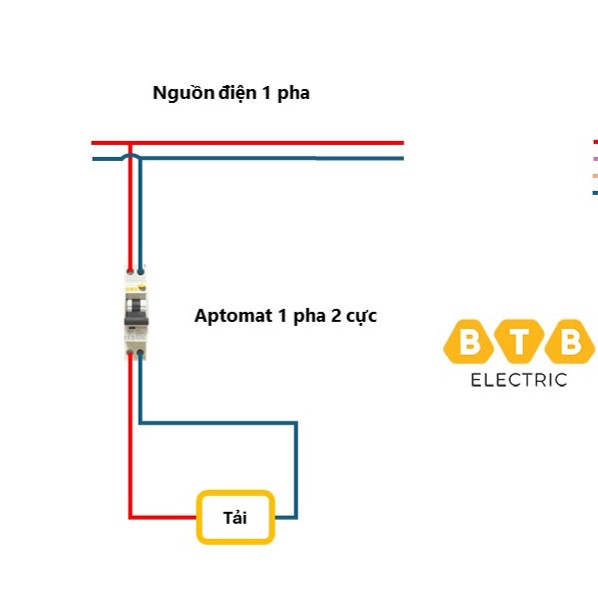

Đấu dây nóng vào cực L và dây trung tính vào cực N ở đầu vào của aptomat. Đầu ra 2 cực này đấu với 2 đầu dây pha và dây mass của tải

cach dau aptomat 1 pha 2 cuc

  • Đấu với nguồn điện 3 pha

Chọn một dây pha bất kỳ trong ba dây pha của nguồn  3 pha để đấu vào đầu vào của aptomat, Các bước đấu dây còn lại thực hiện tương tự như khi đấu nguồn 1 pha.

Xem thêm: So sánh và hướng dẫn đấu CB 3 pha dùng cho 1 pha

Gợi ý chọn aptomat 1 pha phù hợp

Để lựa chọn được aptomat 1 pha đúng chuẩn, bạn cần tính toán tổng công suất của tất cả thiết bị điện. Con số này là căn cứ để chọn CB theo công suất. Cường độ dòng điện được tính theo công thức sau:

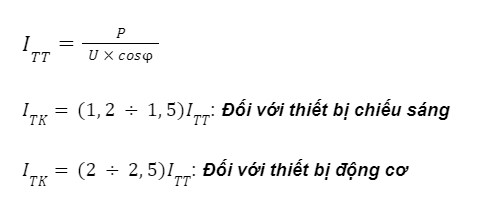

cach dau aptomat 1 pha 1 cuc 3

Trong đó:

  • P là tổng công suất thiết bị sử dụng (W)
  • U là điện áp hệ thống (thường là 220V với hộ gia đình)
  • I: Cường độ dòng điện (A)
  • cosφ là hệ số công suất, trung bình khoảng 0.8

Sau khi tính được cường độ dòng điện, hãy áp dụng quy tắc lựa chọn aptomat có mức độ dòng điện phù hợp như sau:

Ib < In < Iz

Trong đó:

  • Ib: Dòng điện tiêu thụ thực tế của các thiết bị
  • In: Dòng định mức của aptomat
  • Iz: Khả năng chịu tải tối đa của dây dẫn

Bạn nên chọn In lớn hơn Ib từ 15 – 20% để đảm bảo aptomat không bị ngắt khi các thiết bị khởi động đồng thời. Đặc biệt là sau các lần mất điện, khi các thiết bị điện cùng khởi động trở lại, dòng khởi động có thể tăng vọt gây quá tải nếu aptomat quá sát dòng. Bạn có thể chọn aptomat theo mục đích sử dụng như sau:

  • Aptomat 1 pha 16A: Phù hợp với thiết bị nhỏ dưới 2500W, phòng ngủ nhỏ (≈15m²), đèn trang trí.
  • Aptomat 1 pha 20A – 25A: Phù hợp cho tải 1800W – 4500W, các phòng nhỏ, thiết bị điện dân dụng thông thường.
  • Aptomat 1 pha 30A – 40A: Dùng cho thiết bị tổng công suất từ 5000W – 8000W, phòng khách, phòng bếp, phòng vừa.
  • Aptomat 1 pha  50A: Phòng lớn hoặc các thiết bị có công suất cao như điều hòa, bình nóng lạnh.
  • Aptomat 1 pha 63A: Lắp đặt làm aptomat tổng cho cả hệ thống điện trong gia đình.

Đọc thêm: Hướng dẫn cách thay aptomat an toàn, hiệu quả tại nhà

Cách đấu aptomat 1 pha, dù là loại 1 cực hay 2 cực, đều không quá phức tạp nếu bạn thực hiện đúng quy trình và nắm vững kiến thức cơ bản về điện. Điều quan trọng là phải luôn đảm bảo an toàn, ngắt điện hoàn toàn trước khi thao tác và kiểm tra kỹ lưỡng sau khi lắp đặt.
