Aptomat là giải pháp an toàn cho thiết bị điện trong nhà và công trình thương mại. Với sự đa dạng của các loại aptomat trên thị trường. Trong bài viết tổng hợp này, Etinco sẽ giúp bạn hiểu rõ đặc điểm của từng loại, từ đó giúp bạn dễ dàng chọn lựa thiết bị phù hợp cho nhu cầu sử dụng.
Các loại aptomat thông dụng
Aptomat là một trong những thiết bị điện quan trọng trong việc bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch và rò rỉ điện. Có nhiều loại aptomat khác nhau tùy thuộc vào mục đích sử dụng, từ điện dân dụng đến điện công nghiệp.
Aptomat cho điện dân dụng
Aptomat cho điện dân dụng chủ yếu được sử dụng trong các hộ gia đình hoặc các công trình nhỏ, giúp bảo vệ an toàn cho hệ thống điện và các thiết bị điện trong gia đình. Các dòng aptomat phổ biến bao gồm:
- MCB (Miniature Circuit Breaker)
MCB là aptomat tự động nhỏ gọn, chuyên dùng cho hệ thống điện dân dụng, giúp bảo vệ thiết bị khỏi quá tải và ngắn mạch. MCB có dải dòng định mức từ 1A-125A, dòng ngắt từ 6kA-15kA, với các đặc tính B, C, D phù hợp từng loại tải. Thường có 1P, 2P, 3P, MCB được ứng dụng rộng rãi trong gia đình, văn phòng và công trình nhỏ, thay thế cầu dao truyền thống.
- RCCB (Residual Current Circuit Breaker)
RCCB là thiết bị chống rò rỉ điện, giúp ngắt mạch khi phát hiện dòng rò, bảo vệ người dùng khỏi nguy cơ giật điện. Với dòng định mức từ 6A-125A, dòng rò phổ biến 30mA-300mA và dòng ngắt 6kA-10kA, RCCB đặc biệt hiệu quả ở khu vực ẩm ướt như phòng tắm, bếp, ngoài trời và các công trình yêu cầu an toàn cao.
- RCBO (Residual Current Breaker with Overload Protection)
RCBO là thiết bị kết hợp giữa RCCB và MCB, bảo vệ cả quá tải và rò rỉ điện, phù hợp cho hệ thống yêu cầu an toàn cao như bệnh viện, trường học. Với dòng định mức 6A-63A, dòng rò 30mA-300mA, và khả năng ngắt mạch 6kA-10kA, RCBO đảm bảo an toàn tối đa, đặc biệt ở nơi có trẻ em, người già.
- Aptomat cóc
Aptomat cóc là loại aptomat nhỏ gọn, dùng cho hệ thống điện gia đình và công trình nhỏ, phù hợp với thiết bị công suất thấp. Với dòng định mức 6A-32A, đặc tính ngắt B (3-5 lần dòng định mức) và khả năng bảo vệ vừa phải, nó thích hợp cho đèn, quạt, máy bơm nước nhỏ.
Aptomat cho điện công nghiệp
Các loại aptomat dùng trong điện công nghiệp thường có tính năng bảo vệ mạnh mẽ và phù hợp với môi trường làm việc khắt khe. Dưới đây là các loại aptomat công nghiệp phổ biến:
- MCCB (Molded Case Circuit Breaker)
MCCB là aptomat khối nhựa, chuyên dùng cho hệ thống điện công nghiệp và tòa nhà lớn, bảo vệ quá tải và ngắn mạch cho thiết bị công suất cao. Với dòng định mức 15A-1600A, dòng ngắt 18kA-100kA, và khả năng điều chỉnh dòng điện, MCCB có từ 1P đến 4P, phù hợp với hệ thống điện yêu cầu bảo vệ mạnh mẽ.
- ELCB (Earth Leakage Circuit Breaker)
ELCB là aptomat chống rò rỉ đất, giúp bảo vệ hệ thống điện công nghiệp khỏi nguy cơ giật điện và chập cháy. Với dòng định mức 10A-100A, dòng rò 30mA-100mA, và dòng ngắt 6kA-10kA, ELCB tự động ngắt khi phát hiện rò rỉ, phù hợp cho nhà máy, khu công nghiệp.
Những cách phân loại aptomat khác
Với aptomat, có rất nhiều cách để phân biệt các loại aptomat như dựa vào các thông số kỹ thuật của aptomat.
Theo số pha và số cực
- Aptomat 1 pha 1 cực (1P): Sử dụng cho hệ thống điện 1 pha, bảo vệ một dây pha.
- Aptomat 1 pha 2 cực (1P+N): Bảo vệ cả dây pha và dây trung tính trong hệ thống điện 1 pha.
- Aptomat 2 pha 2 cực (2P): Sử dụng cho hệ thống điện 2 pha, bảo vệ hai dây pha.
- Aptomat 3 pha 3 cực (3P): Sử dụng cho hệ thống điện 3 pha, bảo vệ ba dây pha.
- Aptomat 3 pha 4 cực (3P+N): Bảo vệ ba dây pha và dây trung tính trong hệ thống điện 3 pha.
Theo dòng cắt ngắn mạch
Có thể phân loại aptomat dựa theo dòng cắt ngắn mạch, để ứng dụng phù hợp với các hệ thống khác nhau:
- Dòng cắt thấp: Thường từ 1kA đến 10kA, aptomat với dòng cắt thấp thường được sử dụng trong các ứng dụng dân dụng.
- Dòng cắt tiêu chuẩn: Từ 10kA đến 50kA, aptomat với dòng cắt tiêu chuẩn thường được sử dụng trong các ứng dụng công nghiệp.
- Dòng cắt cao: Trên 50kA, aptomat với dòng cắt cao thường được sử dụng trong các ứng dụng đặc biệt, yêu cầu khả năng chịu đựng cao.

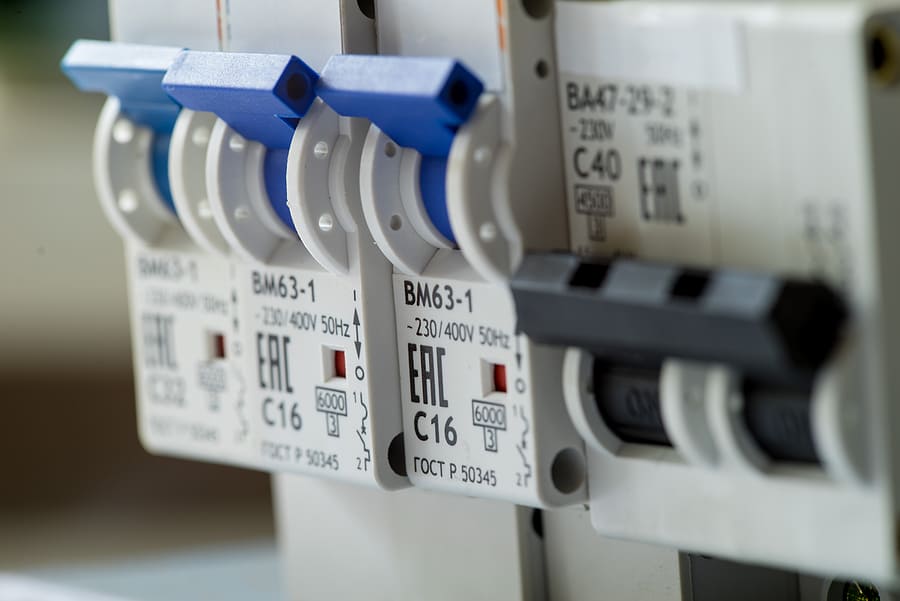

Theo đường cong đặc tính
- Loại B: Aptomat loại B có ngưỡng tác động từ 3 đến 5 lần dòng định mức, phù hợp cho các tải thông thường như đèn chiếu sáng và thiết bị gia dụng.
- Loại C: Aptomat loại C có ngưỡng tác động từ 5 đến 10 lần dòng định mức, thích hợp cho các tải cảm như động cơ và máy biến áp.
- Loại D: Aptomat loại D có ngưỡng tác động từ 10 đến 20 lần dòng định mức, được sử dụng cho các tải có dòng khởi động cao như máy nén khí và máy hàn.
- Loại K: Aptomat loại K có ngưỡng tác động từ 8 đến 12 lần dòng định mức, phù hợp cho các tải có dòng khởi động cao nhưng thời gian ngắn.
- Loại Z: Aptomat loại Z có ngưỡng tác động từ 2 đến 3 lần dòng định mức, được sử dụng cho các thiết bị điện tử nhạy cảm.
Các thương hiệu aptomat nổi tiếng trên thị trường

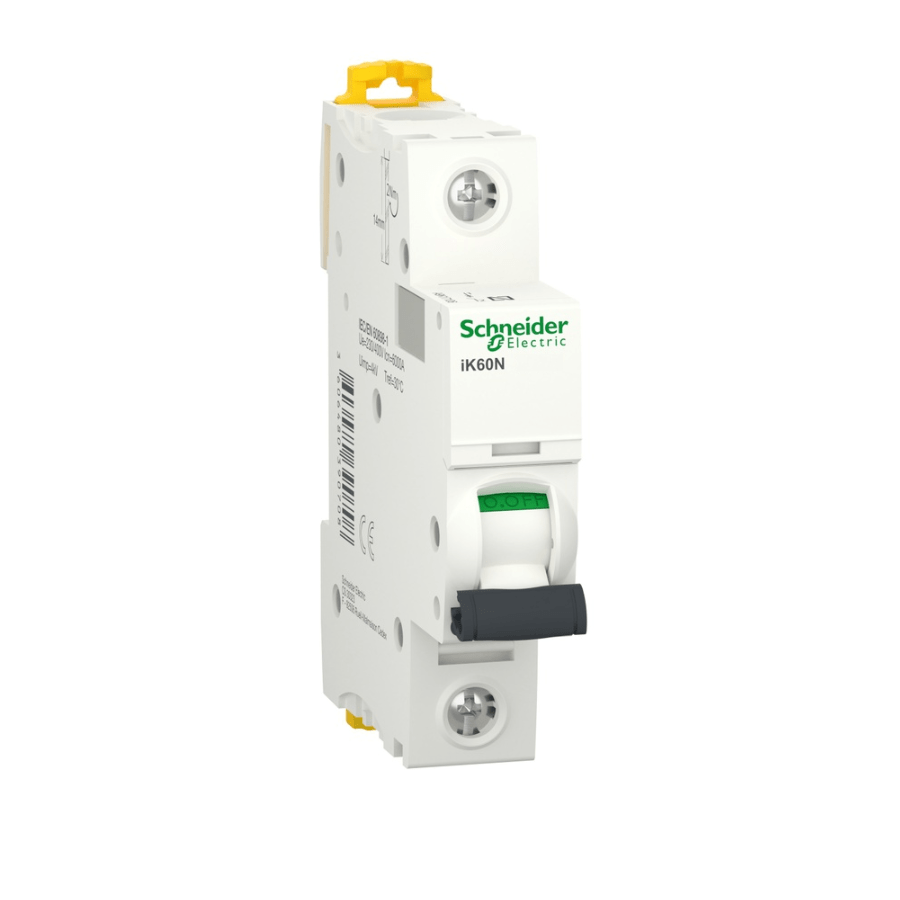

Aptomat Schneider
Schneider Electric là thương hiệu hàng đầu của Pháp, nổi bật với chất lượng cao, độ bền vượt trội và khả năng bảo vệ an toàn tối ưu. Sản phẩm aptomat Schneider đạt các tiêu chuẩn quốc tế như IEC 60898, IEC 60947-2 và RoHS.
Dòng sản phẩm đa dạng gồm MCB, MCCB, RCCB, RCBO với dải dòng cắt rộng từ 6kA đến 100kA, điện áp 230V - 415V, phù hợp cho cả dân dụng và công nghiệp. Thiết kế nhỏ gọn, dễ lắp đặt, kèm theo khả năng chịu nhiệt và độ bền cơ học cao giúp Schneider trở thành lựa chọn hàng đầu cho các công trình đòi hỏi độ ổn định cao.

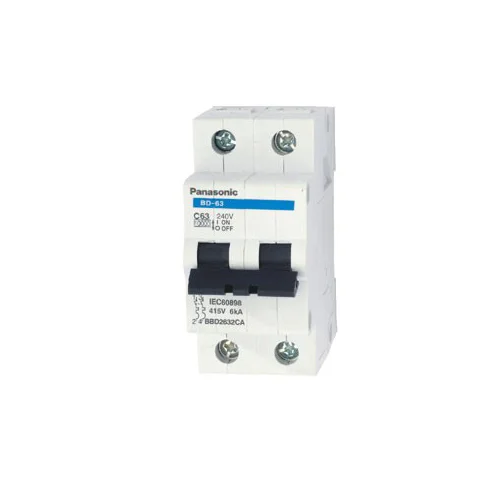

Aptomat Panasonic
Là thương hiệu Nhật Bản uy tín, aptomat Panasonic nổi tiếng với độ ổn định, bền bỉ và khả năng bảo vệ nhanh nhạy. Sản phẩm đáp ứng các tiêu chuẩn IEC 60898-1, JIS C 8201 và được ứng dụng rộng rãi trong dân dụng và công nghiệp nhẹ. Panasonic cung cấp các dòng MCB (6A - 63A), MCCB (50A - 250A) với dòng cắt từ 3kA đến 25kA, hoạt động tốt ở điện áp 220V - 415V. Ngoài ra, aptomat Panasonic có thiết kế nhỏ gọn, dễ sử dụng, phù hợp cho hệ thống điện gia đình và văn phòng.

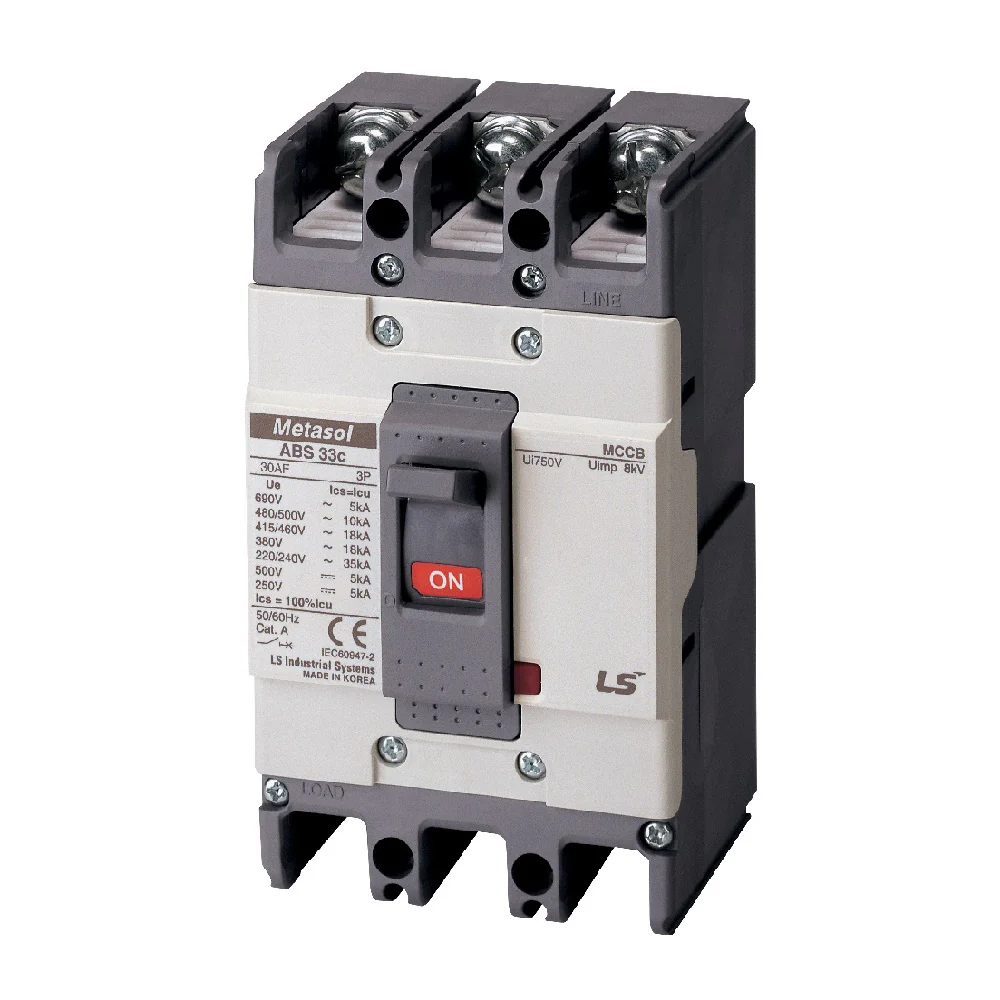

Aptomat LS Electric
LS Electric (trước đây là LG) đến từ Hàn Quốc, nổi bật với giá thành hợp lý và chất lượng ổn định. Aptomat LS đạt tiêu chuẩn IEC 60947-2, IEC 60898-1 với các dòng sản phẩm MCB (6A - 125A), MCCB (15A - 800A), ELCB, RCBO. Dải dòng cắt dao động từ 6kA đến 100kA, thích hợp cho hệ thống điện công nghiệp và dân dụng. Đặc biệt, dòng MCCB LS có khả năng chịu tải cao, hoạt động tốt trong điều kiện môi trường khắc nghiệt.

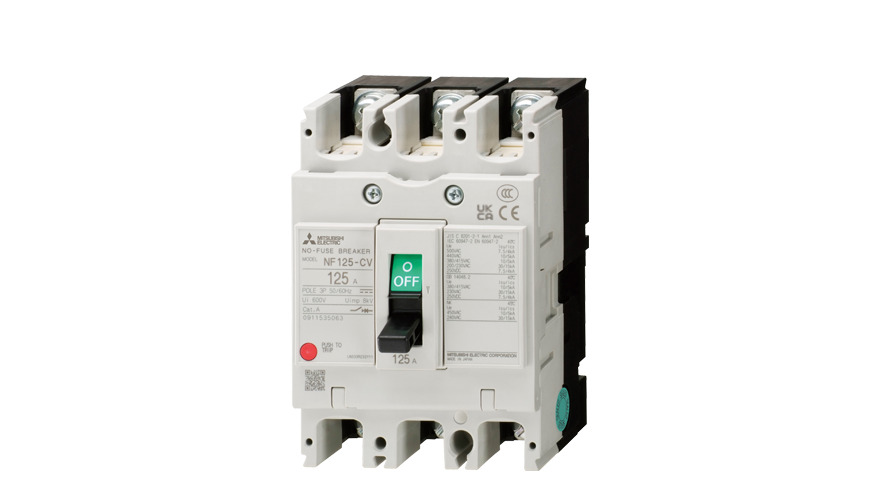

Aptomat Mitsubishi Electric
Mitsubishi Electric là thương hiệu Nhật Bản nổi tiếng với độ tin cậy cao và công nghệ tiên tiến. Các sản phẩm aptomat của hãng đạt tiêu chuẩn IEC 60947-2, JIS C 8201, CE với nhiều dòng như MCB (6A - 125A), MCCB (15A - 1600A), ELCB, RCBO. Dải dòng cắt rộng từ 6kA đến 100kA, chịu được điện áp 230V - 690V, phù hợp với các hệ thống điện công nghiệp lớn. Mitsubishi Electric đặc biệt mạnh về MCCB, được sử dụng nhiều trong nhà máy, tòa nhà cao tầng và khu công nghiệp.
Aptomat BTB Electric
BTB Electric là thương hiệu đến từ Thổ Nhĩ Kỳ, sản xuất theo tiêu chuẩn châu Âu, đạt chứng nhận IEC 60898-1, IEC 60947-2, CE, TUV. Dòng sản phẩm đa dạng gồm MCB (6A - 125A), MCCB (16A - 1600A), RCCB, RCBO với khả năng cắt từ 6kA đến 100kA, hoạt động tốt ở điện áp 230V - 690V. Aptomat BTB được đánh giá cao về hiệu suất ổn định, thiết kế hiện đại và phù hợp cho cả công trình dân dụng lẫn công nghiệp.

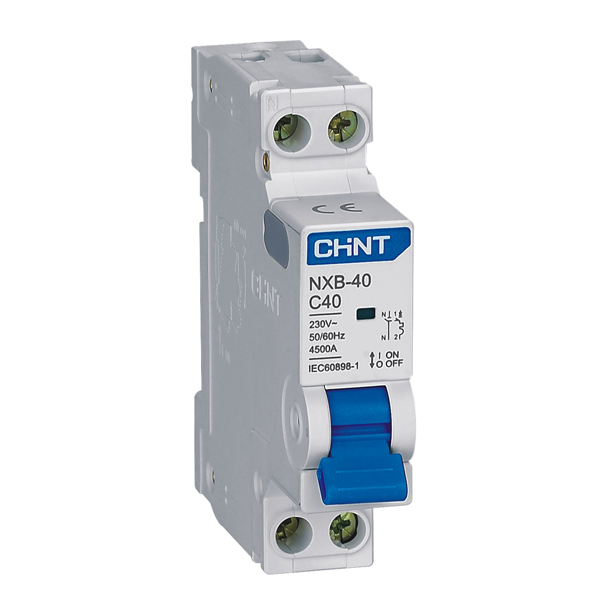

Aptomat Chint
Chint là thương hiệu Trung Quốc với mức giá cạnh tranh, đáp ứng các tiêu chuẩn IEC 60898-1, IEC 60947-2, CCC. Hãng cung cấp nhiều dòng aptomat như MCB (6A - 125A), MCCB (15A - 1600A), RCCB, RCBO với dải dòng cắt từ 4.5kA đến 100kA, phù hợp cho hệ thống điện vừa và nhỏ. Dù không cao cấp như Schneider hay Mitsubishi, aptomat Chint vẫn là lựa chọn tốt cho các công trình dân dụng và thương mại nhỏ.

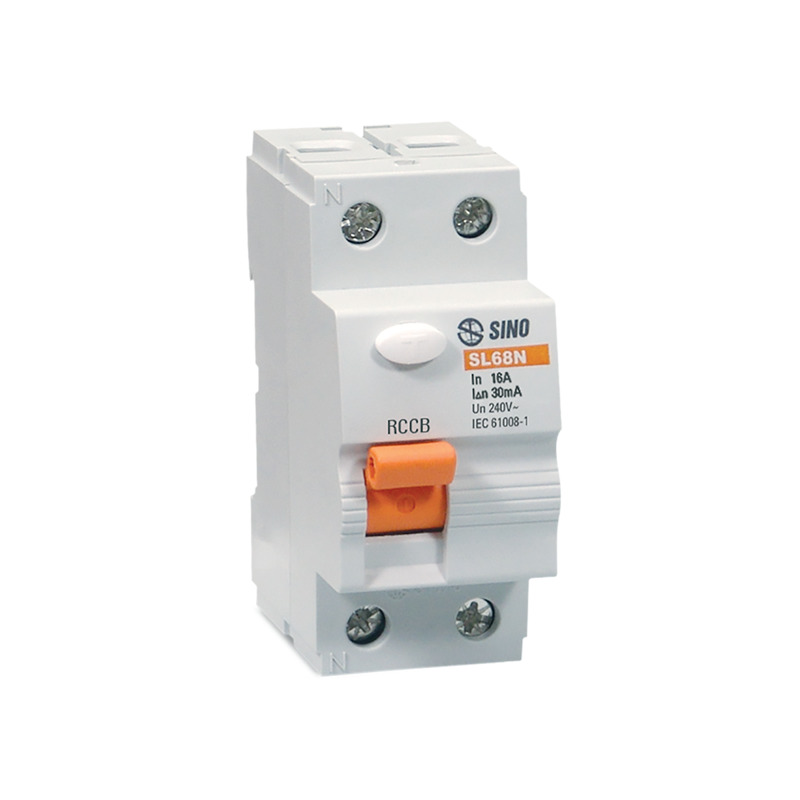

Aptomat Sino
Sino có nguồn gốc từ Việt Nam phổ biến với giá thành rẻ, phù hợp cho hệ thống điện dân dụng. Các sản phẩm aptomat Sino đạt tiêu chuẩn TCVN 6480-1, IEC 60898-1, với các dòng MCB (6A - 63A), MCCB (50A - 250A) và dòng cắt từ 3kA đến 10kA. Với thiết kế đơn giản, dễ lắp đặt và bảo trì, aptomat Sino được ứng dụng rộng rãi trong hộ gia đình, chung cư và văn phòng.
Có thể thấy trên thị trường hiện nay có rất nhiều các nhà sản xuất trong lĩnh vực aptomat này. Etinco hân hạnh là đại lý cấp 1 chính thức chuyên cung cấp các loại aptomat 100% chính hãng từ các thương hiệu nổi tiếng như Schneider, LS, Hyundai, BTB Electric, Mitsubishi và nhiều tên tuổi uy tín khác. Để nhận báo giá tốt nhất và được hỗ trợ nhanh chóng, liên hệ ngay 0939 66 44 22!
Qua bài viết tổng hợp trên, Etinco đã cung cấp các thông tin chi tiết về các loại aptomat phổ biến hiện nay, từ nguyên lý hoạt động đến ứng dụng trong các hệ thống điện dân dụng và công nghiệp. Hãy theo dõi chúng tôi tại https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/ để nhận thêm nhiều thông tin hữu ích khác về aptomat!
