Có tác dụng nâng cao khả năng điều khiển, bảo vệ thiết bị, tiếp điểm phụ contactor (thường được gọi là tiếp điểm phụ) là linh kiện quan trọng để nâng cao hiệu suất của contactor và các thiết bị đóng ngắt khác. Cùng Etinco tìm hiểu về định nghĩa, cấu tạo và chức năng của tiếp điểm phụ trong bài viết dưới đây.
Tiếp điểm phụ contactor là gì?

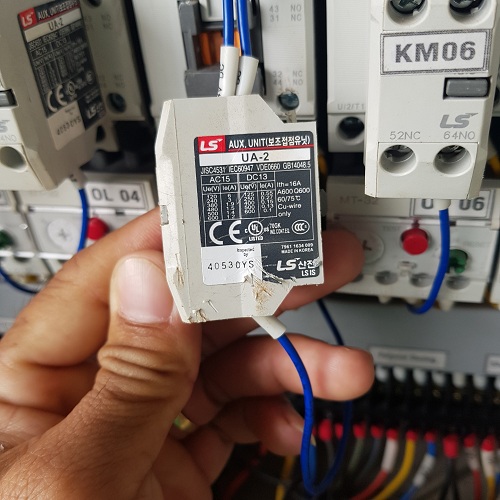

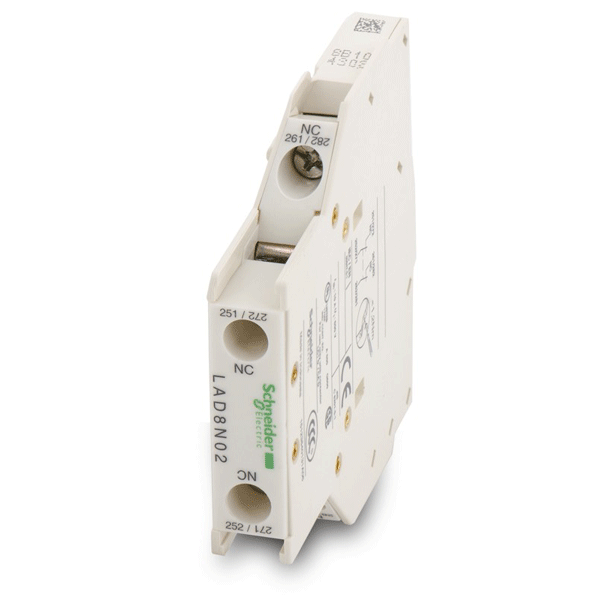

Tiếp điểm phụ contactor là một linh kiện được nối bên cạnh contactor chính, cho phép contactor mở rộng khả năng điều khiển nhiều mạch điện khác nhau. Tiếp điểm phụ thường hoạt động đồng bộ với contactor trong hoạt động đóng - mở mạch. Đây cũng là linh kiện của một số thiết bị đóng ngắt như MCB, MCCB, ACB,...
Cấu tạo của tiếp điểm phụ:
- Tiếp điểm: là dạng tiếp điểm thường mở (NO) hoặc tiếp điểm thường đóng (NC)
- Cuộn dây: cuộn dây khi có điện chạy qua sẽ sinh từ trường để kích hoạt tiếp điểm đóng/mở
- Vỏ tiếp điểm: giúp định hình cấu trúc, liên kết với contactor và bảo vệ tiếp điểm, cuộn dây bên trong

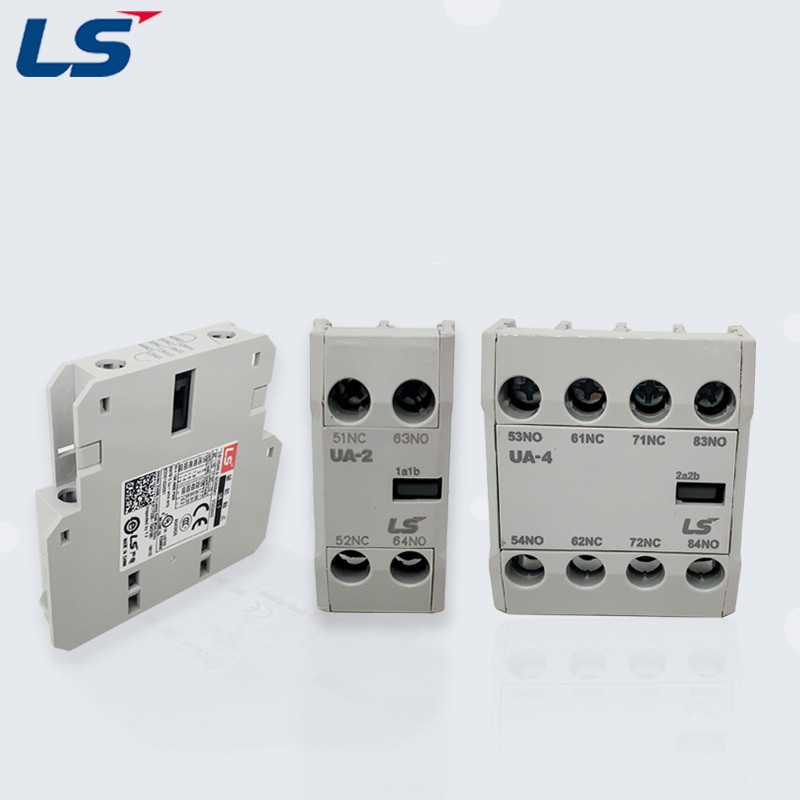

Phân loại tiếp điểm phụ
Tiếp điểm phụ thường có 2 loại là NO và NC.
- Tiếp điểm phụ thường mở (NO): trong trạng thái bình thường, 2 cực tiếp điểm ở trạng thái mở và khi kích hoạt, 2 tiếp điểm đóng lại cho dòng điện đi qua. NO thường dùng cho hệ thống chiếu sáng
- Tiếp điểm phụ thường đóng (NC): khi kích hoạt dòng điện, 2 cực tiếp điểm bị tách ra làm ngắt mạch. Tiếp điểm phụ thường đóng được ứng dụng để bảo vệ động cơ
Chức năng của tiếp điểm phụ
- Mở rộng khả năng điều khiển: tiếp điểm phụ cho phép điều khiển nhiều tải khác nhau chỉ bằng một contactor chính. Chức năng này giúp tiết kiệm không gian và giảm thiểu chi phí lắp đặt.
- Cấp nguồn cho các thiết bị khác: tiếp điểm phụ có khả năng cấp nguồn cho rơ le hoặc các mạch điện logic. Điều này giúp tăng tính linh hoạt của hệ thống.
- Bảo vệ hệ thống điện: tiếp điểm phụ có khả năng tách mạch điện khi có sự cố. Khi contactor bị ngắt, các tiếp điểm phụ sẽ dừng hoạt động lập tức, giúp bảo vệ hệ thống điện.
- Tạo tín hiệu điều khiển: các tiếp điểm phụ có thể tạo ra tín hiệu điều khiển cho các thiết bị khác trong hệ thống, chẳng hạn chíp điều khiển tự động (PLC).
So sánh tiếp điểm phụ và tiếp điểm chính
Thông thường, tiếp điểm phụ contactor được dùng để đóng/ngắt mạch gián đoạn, báo hiệu và tiếp nhận tín hiệu an toàn. Trong khi đó, tiếp điểm chính chuyên dùng để điều khiển động cơ, tụ bù, bộ chuyển nguồn ATS, máy phát điểm.
Sự khác biệt về chức năng liên quan đến việc tiếp điểm phụ dùng để điều khiển mạch điện có cường độ nhỏ hoặc cung cấp về trạng thái của contactor. Ngược lại, tiếp điểm chính được thiết kế để chịu dòng điện có cường độ lớn của mạch chính. Ngoài ra, tiếp điểm phụ chỉ là linh kiện tùy chọn lắp bên ngoài contactor còn tiếp điểm chính là bộ phận quan trọng nằm bên trong contactor.
Ứng dụng của tiếp điểm phụ
Trong thực tế, tiếp điểm phụ thường đóng (NC) và tiếp điểm phụ thường mở (NO) có ứng dụng khác nhau. Trong khi tiếp điểm NO phù hợp cho các thiết bị cần kích hoạt để phản hồi tín hiệu như điều khiển bật/tắt thiết bị chiếu sáng, quạt,... thì tiếp điểm phụ NC được sử dụng để dừng thiết bị khi nhận tín hiệu, ví dụ máy bơm nước, máy cắt,...
Xem thêm: So sánh điểm giống và khác nhau giữa contactor và relay
Lưu ý khi lựa chọn tiếp điểm phụ
Khi lựa chọn tiếp điểm phụ cần dựa vào các tiêu chí sau:
- Tổn thất nhiệt: tiếp điểm phụ cần có độ bền cao để có thể hoạt động trong môi trường khắc nghiệt
- Dòng điện và điện áp định mức: cần chọn tiếp điểm có thông số kỹ thuật phù hợp để đảm bảo vận hành ổn định
- Thời gian đóng mở tiếp điểm phụ: cần xem xét đến tốc độ hoạt động của hệ thống mà tiếp điểm phục vụ để lựa chọn thiết bị này
- Điều kiện môi trường: cần lựa chọn được thiết bị có khả năng chống bụi, chống ẩm sẽ tăng độ bền và tuổi thọ của hệ thống
Trên đây là các thông tin quan trọng về tiếp điểm phụ contactor. Nếu khách hàng có nhu cầu mua các dòng contactor hoặc các tiếp điểm phụ contactor uy tín trên thị trường hiện nay đến từ các thương hiệu như LS Electric, BTB Electric, Mitsubishi, Hyundai Electric,... vui lòng liên hệ với chúng tôi để được tư vấn sản phẩm phù hợp với mục đích sử dụng.
