MCCB là thiết bị bảo vệ quan trọng trong hệ thống điện công nghiệp. Việc hiểu rõ các thông số trên MCCB giúp bạn lựa chọn và cài đặt đúng cách để đảm bảo an toàn, hiệu suất tối ưu. Trong bài viết này, Etinco sẽ giúp bạn tìm hiểu các thông số quan trọng của MCCB, cách đọc ký hiệu và cách tinh chỉnh MCCB đúng chuẩn nhất.
Các thông số kỹ thuật quan trọng của MCCB
- Dòng định mức (Rated Current – In): Dòng điện tối đa mà MCCB có thể chịu đựng trong điều kiện bình thường mà không bị ngắt. Giá trị phổ biến: 16A, 32A, 63A, 100A, 250A,… 1600A.
- Dòng cắt ngắn mạch (Breaking Capacity – Icu): Khả năng chịu dòng ngắn mạch tối đa của MCCB mà không bị hỏng. Đơn vị đo: kA (kiloAmpere). Ví dụ: Icu = 25kA, 50kA, 100kA,…
- Điện áp hoạt động định mức (Rated Voltage – Ue): Mức điện áp mà MCCB có thể hoạt động ổn định. Ví dụ: 220V, 380V, 415V,…
- Điện áp cách điện định mức (Rated Insulation Voltage – Ui): Giá trị điện áp tối đa MCCB có thể chịu mà không gây hỏng cách điện. Thường cao hơn điện áp hoạt động định mức, ví dụ: 500V, 690V,…
- Dòng điều chỉnh nhiệt (Long-time Setting – Ir): Giá trị dòng điện mà MCCB sẽ ngắt nếu tải duy trì vượt mức trong thời gian dài. Thường điều chỉnh từ 0.7 đến 1.0 lần dòng định mức.
- Dòng bảo vệ ngắn mạch tức thời (Instantaneous – Ii): MCCB sẽ ngắt ngay lập tức khi dòng điện đạt mức cực đại, tránh hư hỏng thiết bị.
- Dòng cắt vận hành Ics: Dòng điện mà MCCB có thể cắt lặp lại nhiều lần mà vẫn hoạt động bình thường, thường được tính theo % của Icu. Ví dụ: nếu Icu = 50kA, Ics có thể là 25kA (50% Icu) hoặc 50kA (100% Icu).
- Dòng khởi động động cơ Im: Là mức dòng tối đa mà MCCB có thể chịu khi khởi động động cơ mà không ngắt nhầm. Giá trị này cần đủ cao để tránh hiện tượng ngắt sai khi động cơ khởi động. Ví dụ: Im = 5-10 lần dòng định mức.
- Độ bền cơ khí/điện: Số lần đóng cắt cơ khí và đóng cắt điện của MCCB.
Nhận diện được các thông số và ký hiệu của MCCB giúp bạn chọn MCCB chuẩn xác hơn theo yêu cầu sử dụng và từ hệ thống.
Bạn có thể tham khảo thông số các dòng aptomat khác: Tổng hợp ký hiệu & thông số trên aptomat và giải nghĩa

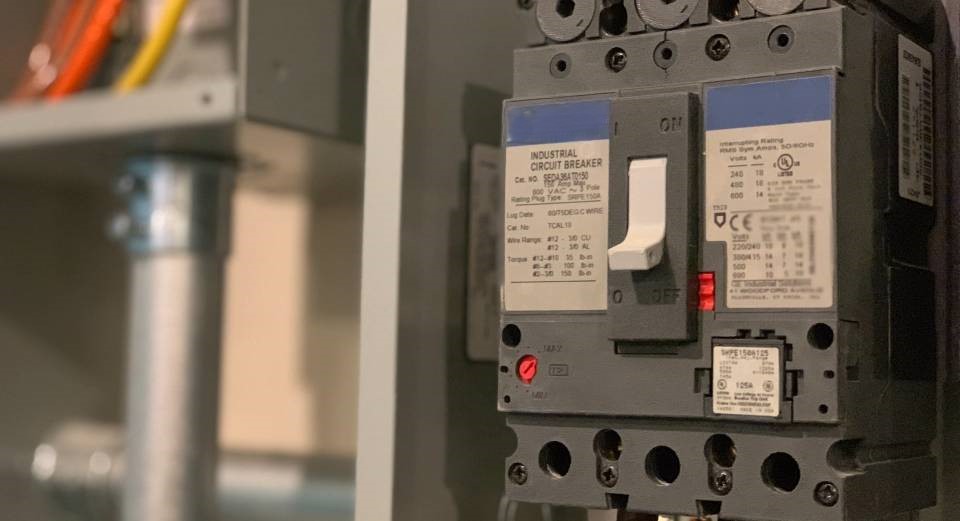

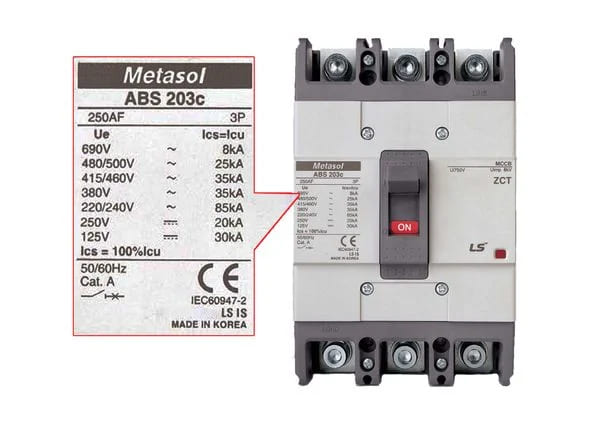

Cách đọc ký hiệu cơ bản trên MCCB
Mỗi nhà sản xuất MCCB có thể có cách đánh ký hiệu khác nhau, nhưng các thông số trên MCCB chung thông thường sẽ bao gồm một số ký hiệu cơ bản sau:
- Tổng số cực: 1P, 2P, 3P, 4P (P: pole, tức là số pha của MCCB)
- Dòng định mức: 100A, 160A, 250A,…
- Dòng cắt ngắn mạch: 25kA, 50kA, 100kA,…
- Dòng điều chỉnh nhiệt: 0.8-1.0 x In
- Mã sản phẩm: NSX100N, NSX250F,…
Ví dụ một mã MCCB Schneider NSX100N 3P 100A 36kA , sẽ có các thông số trên MCCB cơ bản như:
- MCCB loại NSX
- Dòng định mức 100A
- 3 cực (3P)
- Dòng cắt ngắn mạch 36kA
Hướng dẫn cách chỉnh thông số trên MCCB
Việc điều chỉnh các thông số trên MCCB đòi hỏi sự cẩn thận, hiểu biết về đặc tính MCCB và hệ thống điện. Bạn có thể tham khảo theo hướng dẫn dưới đây:

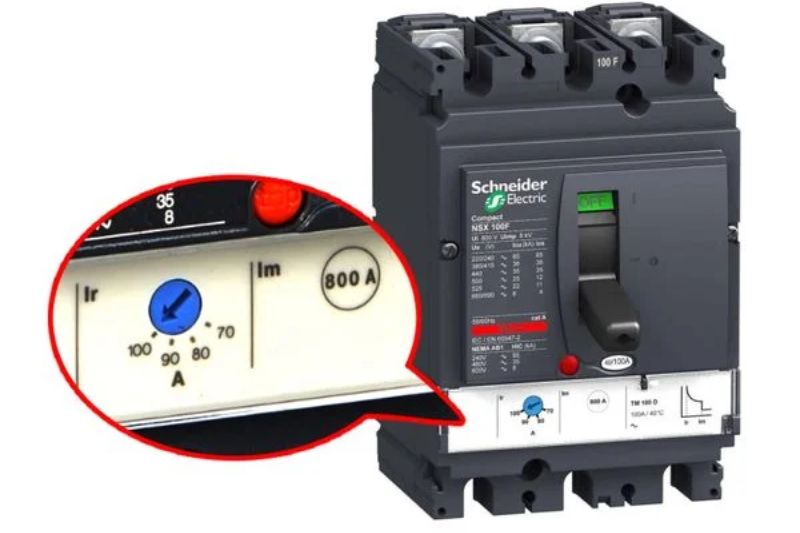

Tinh chỉnh MCCB với giá trị Ir
Ir là dòng điện bảo vệ quá tải được điều chỉnh dựa trên dòng điện định mức của MCCB (In). Việc cài đặt Ir giúp MCCB phản ứng chính xác với mức tải thực tế, bảo vệ hệ thống khỏi tình trạng quá tải.
Cách thực hiện:
- Xác định dòng tải tối đa của hệ thống. Nếu dòng tải tối đa là 500A và MCCB có In = 1000A, bạn có thể điều chỉnh Ir = 0,5 x In = 500A.
- Điều chỉnh núm xoay hoặc công tắc trên MCCB đến giá trị tương ứng với Ir đã tính toán.
Ví dụ: MCCB 100A, Ir có thể chỉnh từ 80A – 100A. Nếu tải thường xuyên là 85A, bạn nên đặt Ir = 90A để tránh quá tải.
Tinh chỉnh MCCB bảo vệ quá tải
Chức năng bảo vệ quá tải giúp MCCB ngắt mạch khi dòng điện vượt quá giá trị Ir trong một khoảng thời gian nhất định, ngăn ngừa hư hỏng cho thiết bị và dây dẫn.
Cách thực hiện:
- Xác định thời gian trễ (tr): Thời gian trễ là khoảng thời gian MCCB sẽ chờ trước khi ngắt mạch khi phát hiện quá tải. Ví dụ, nếu cài đặt tr = 1 giây tại 6Ir, khi dòng điện đạt 6 lần Ir (tức 3000A nếu Ir = 500A), MCCB sẽ ngắt sau 1 giây.
- Điều chỉnh thời gian trễ: Sử dụng núm xoay hoặc công tắc trên MCCB để cài đặt thời gian trễ phù hợp với yêu cầu bảo vệ của hệ thống.
Ví dụ: Một MCCB 160A có thể đặt bảo vệ quá tải ở mức 145A với thời gian trì hoãn 10 giây.
Tinh chỉnh MCCB bảo vệ ngắn mạch
Bảo vệ ngắn mạch cho phép MCCB phản ứng nhanh chóng khi xảy ra sự cố ngắn mạch, bảo vệ hệ thống khỏi các hư hỏng nghiêm trọng do dòng điện cao đột ngột.
Cách thực hiện:
- Cài đặt dòng điện ngắn mạch tức thời (Iinst): Iinst là giá trị dòng điện mà tại đó MCCB sẽ ngắt mạch ngay lập tức để bảo vệ hệ thống. Giá trị này thường được cài đặt cao hơn nhiều so với Ir để tránh ngắt mạch không cần thiết do các xung dòng ngắn hạn.
- Điều chỉnh Iinst: Sử dụng núm xoay hoặc công tắc trên MCCB để đặt giá trị Iinst phù hợp, đảm bảo phản ứng nhanh chóng khi xảy ra ngắn mạch.
Ví dụ: MCCB 250A, Ii có thể điều chỉnh từ 1000A đến 2500A. Nếu hệ thống có nguy cơ ngắn mạch cao, đặt Ii = 2000A.
Đọc thêm: Hướng dẫn chọn MCCB chuẩn xác từ A đến Z
Trên đây là các thông số trên MCCB cơ bản và quan trọng nhất mà mọi người nên biết. Việc hiểu rõ các thông số này sẽ giúp bạn biết cách chọn MCCB và sử dụng sản phẩm đúng chuẩn, tăng độ bền và đảm bảo an toàn hệ thống điện. Tham khảo thêm các bài viết khác về MCCB tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb
