MCB là một trong những thiết bị đóng ngắt giúp bảo vệ hiệu quả nguồn điện trong nhà khỏi các sự cố đáng tiếc. Sản phẩm được sản xuất với các thông số kỹ thuật tiêu chuẩn nhằm giúp người dùng dễ dàng đọc hiểu và sử dụng tốt nhất. Vậy thông số MCB bao gồm những gì? Chúng có ý nghĩa ra sao và cách đọc như thế nào? Etinco sẽ giải đáp ngay.
Tổng hợp thông số và kí hiệu quan trọng của MCB

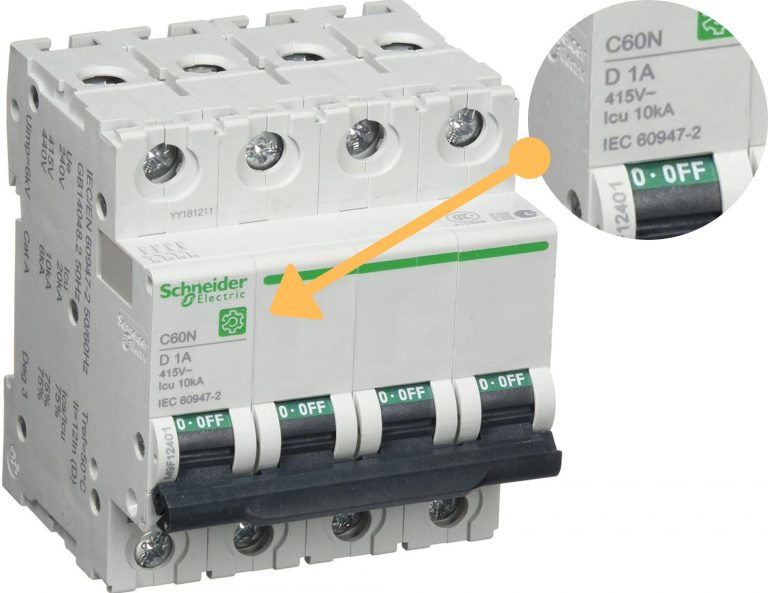

Trên mỗi MCB có rất nhiều thông số kỹ thuật và ký hiệu aptomat trên MCB được thể hiện như:
- Mã sản phẩm: Bao gồm một dãy Seri chứa cả dòng định mức, đặc tính đường cong hoặc dòng cắt ngắn mạch. Đây là cơ sở quan trọng để bạn lựa chọn được loại MCB phù hợp với nhu cầu sử dụng.
- In: Cường độ dòng điện định mức của MCB, dao động từ 1A đến 125A.
- Icu: Khả năng chịu được điện áp ngắn mạch tối đa của MCB trong 1 giây. Giá trị của thông số này từ 6kA đến 25kA.
- Đường cong đặc tính: Gồm nhiều chữ cái khác nhau là C, B, D, Z, K,… biểu thị định mức cắt ngắn mạch của MCB.
- Ue: Điện áp hoạt động định mức được quy định 240/415V.
- Ui: Điện áp cách điện định mức của thiết bị với thông số phổ biến là 500V.
- Nhãn trạng thái: Được in trên cần gạt của MCB để thể hiện trạng thái hoạt động là Mở – On hay Đóng – Off.
- Nhãn năng lượng: Có 3 giá trị tăng dần được ký hiệu 1, 2, 3. Thông số này thể hiện giới hạn lỗi có thể dẫn đến sự cố trên MCB.
- IEC/EN 60898-1: Chứng chỉ chất lượng IEC của MCB.
- Nhãn KEMA-KEUR: Nhãn chứng nhận chất lượng và an toàn hàng đầu thế giới cho các sản phẩm điện.
- Thông số bổ sung: Bao gồm điện áp xung và đánh dấu ISI,…
- Ký hiệu trên bản vẽ của MCB.
Phân loại MCB theo thông số kỹ thuật
Có thể phân loại MCB dựa trên một số thông số như sau:
- Theo số pha/cực: MCB 1 pha 1 cực, MCB 1 pha 2 cực, MCB 3 pha 3 cực, MCB 3 pha 4 cực
- Theo dòng định mức: MCB 1A, 2A, 6A, 10A, 16A, 20A, 25A, 30A, 32A, 40A,… 125A dùng cho mạch điện dân dụng hoặc công nghiệp.
- Theo dòng cắt: MCB 1.5kA, 6kA, 10kA, 18kA,…
Cách đọc thông số MCB chính xác

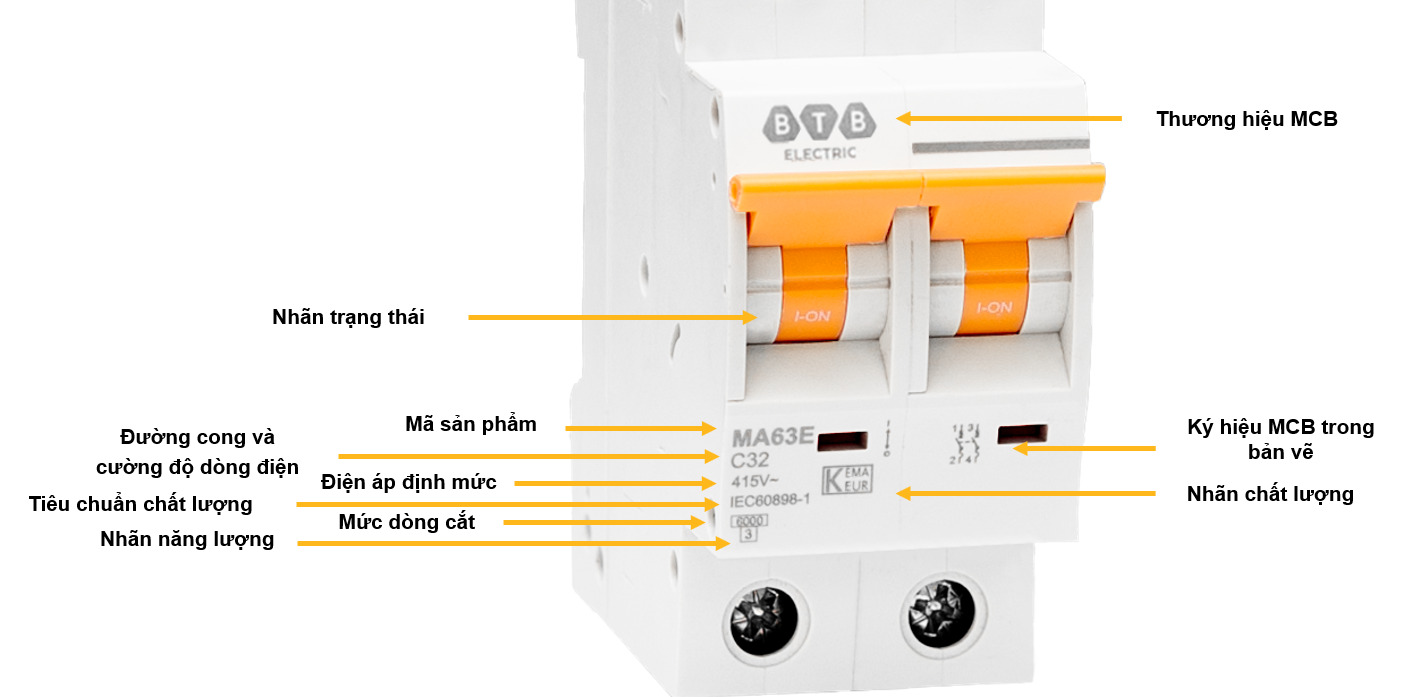

Dưới đây là ví dụ cụ thể về cách đọc thông số dòng MCB C32 2 cực theo quy định của nhà sản xuất BTB Electric:
- Nhãn hiệu MCB: BTB Electronic
- Nhãn trạng thái: I-OFF tức đang ngắt điện
- Mã sản phẩm: MA36E
- Đặc tính đường cong và In: C32. C là đặc tính đường cong có khả năng ngắt mạch cao gấp 5 đến 10 lần cường độ dòng điện định mức. Còn số 32 biểu thị cho cường độ dòng điện hay 32A.
- Điện áp định mức: 415V
- Tiêu chuẩn chất lượng: IEC/EN 60898-1
- Nhãn năng lượng: Bao gồm 3 mức với mức 3 là cao nhất
Các thông số MCB thể hiện rất nhiều thông tin kỹ thuật quan trọng. Vì vậy, bạn cần tìm hiểu thật kỹ các thông số này để chọn ra được sản phẩm phù hợp với nhu cầu và sử dụng MCB hiệu quả. Tham khảo thêm các bài viết khác về MCB tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/.
