Trong hệ thống điện, ELCB và RCCB là hai thiết bị quan trọng giúp bảo vệ con người và thiết bị khỏi nguy cơ rò rỉ điện. Vậy ELCB và RCCB có những điểm khác biệt nào? Nên sử dụng ELCB hay RCCB? Để hiểu rõ hơn hãy cùng Etinco khám phá chi tiết trong bài viết này.

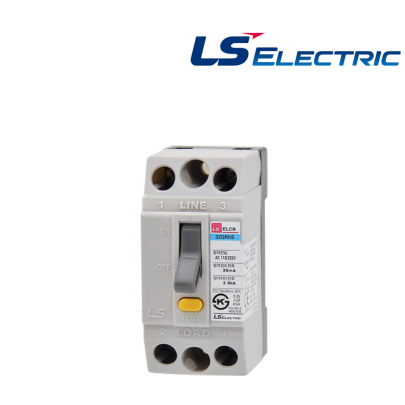

Tìm hiểu về ELCB
ELCB (Earth Leakage Circuit Breaker) là aptomat ngăn ngừa nguy cơ điện giật và hỏa hoạn do dòng điện rò rỉ. ELCB có ba loại gồm ELCB 1 pha 2 cực (gồm có 1 cặp cực L và 1 cặp cực N), ELCB 3 pha 3 cực (gồm có 3 cặp cực L) và ELCB 3 pha 4 cực (gồm có 3 cặp cực L và 1 cặp cực N).
 |
 |
Hiện nay, ELCB được sử dụng rộng rãi trong các hệ thống điện dân dụng và công nghiệp. Thiết bị này thường được lắp đặt trong các mạch điện cung cấp điện cho các thiết bị điện có nguy cơ rò rỉ điện cao chẳng hạn như máy nước nóng, máy giặt, tủ lạnh, máy bơm, động cơ, dây chuyền sản xuất, thang máy,..

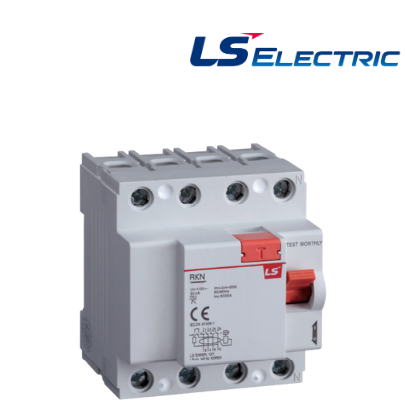

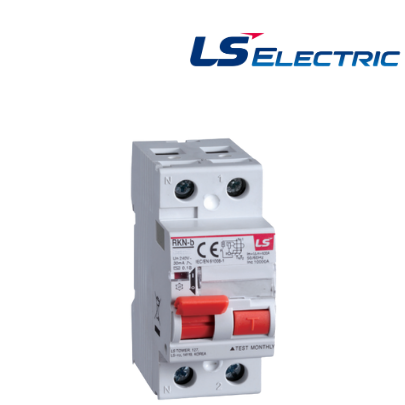

Tìm hiểu về RCCB
RCCB (Residual Current Circuit Breaker) là dòng CB ngăn chặn nguy cơ sự cố điện giật từ đó bảo vệ an toàn trong mạch điện. Ngoài ra, RCCB còn có nút nhấn kiểm tra, cài đặt thông số và đèn báo lỗi sự cố.
 |
 |
Ngày nay, RCCB được sử dụng rộng rãi trong ngành xây dựng, các môi trường công nghiệp, hệ thống phát điện dự phòng. RCCB thường được tích hợp sẵn trong ổ cắm, đầu nối, bộ chia điện,... để tăng cường khả năng bảo vệ an toàn cho nguồn điện.
Bảng so sánh chi tiết ELCB và RCCB
Dưới đây là bảng so sánh chi tiết giữa ELCB và RCCB để bạn có thể dễ dàng phân biệt hai loại thiết bị bảo vệ điện này:
| Đặc điểm so sánh | ELCB | RCCB |
| Tên gọi | CB chống rò rỉ đất | CB chống giật chuyên dụng |
| Nguyên lý hoạt động | So sánh điện áp giữa dây trung tính và dây nối đất hoặc so sánh dòng điện vào và ra. | So sánh dòng điện vào và ra khỏi mạch điện. |
| Độ nhạy | Tùy thuộc vào loại ELCB, có thể có độ nhạy thấp hơn RCCB | Độ nhạy cao, thường từ 100mA trở xuống |
| Điện áp làm việc | Chủ yếu 3 pha 380V | 1 pha 220V và 3 pha 380V |
| Số pha/cực | 3 pha 3 cực và 3 pha 4 cực | 1 pha 2 cực và 3 pha 4 cực |
| Dòng rò rỉ IΔn (mA) | 30mA, 100mA, 300mA, 500mA, | 10mA, 30mA, 100mA, 300mA |
| Dòng điện định mức In (A) | 100A tới 800A | 16A tới 100A |
| Tiêu chuẩn kỹ thuật | IEC/EN 60947-2 | IEC/EN 61008-1 |
| Ứng dụng | Sử dụng cho bình nóng lạnh, máy giặt tủ lạnh trong công trình dân dụng; trong điện công nghiệp để chống hỏa hoạn. | Sử dụng trong công trình dân dụng để chống giật và chống hỏa hoạn, sử dụng rộng rãi trong các công trình xây dựng, nhà ở, văn phòng, nhà máy.... |
Xem thêm: So sánh MCB MCCB RCCB RCBO ELCB RCD ACB VCB và MPCB
Nên sử dụng ELCB hay RCCB?
Câu hỏi 1: Dùng làm aptomat tổng chọn ELCB hay RCCB?
Khi lựa chọn aptomat tổng có thể chọn ELCB do ELCB có độ nhạy chống giật cao, hoạt động độc lập với khả năng bảo vệ quá tải điện và có thể bảo vệ ngắn mạch. Còn RCCB không thể làm aptomat tổng do không có chống quá tải và ngắn mạch. Chi tiết tại: Hướng dẫn chi tiết chọn aptomat tổng cho hộ gia đình
Câu hỏi 2: Dùng cho bình nước nóng chọn cái nào?
ELCB cũng là lựa chọn ưu tiên sử dụng cho bình nước nóng bởi ELCB có khả năng phát hiện dòng điện rò rỉ rất nhỏ, giúp bảo vệ người dùng khỏi nguy cơ điện giật một cách hiệu quả, đặc biệt trong môi trường ẩm ướt như phòng tắm. Đồng thời ELCB có khả năng bảo vệ quá tải khi bình nước nóng hoạt động quá công suất. Khi sử dụng cho bình nước nóng nên chọn ELCB có thông số 30mA - 10ms hoặc tốt hơn là 10mA - 10ms để đảm bảo an toàn. Tham khảo: Cách chọn aptomat cho bình nước nóng.
Câu hỏi 3: ELCB và RCCB có thay thế nhau được không?
RCCB chỉ có thể thay thế ELCB có thông số tương đương nếu tải tiêu thụ chỉ cần bảo vệ chống giật. Ngược lại ELCB có thể thay thế ngay RCCB cùng thông số kỹ thuật bởi có tính năng bảo vệ đa dạng hơn.
Câu hỏi 4: Vị trí lắp đặt thích hợp cho ELCB và RCCB?
Trong hệ thống điện hộ gia đình, ELCB sẽ được dùng để lắp trực tiếp vào các thiết bị hay dùng như tủ lạnh, máy giặt, điều hòa, bình nóng lạnh,…còn trong hệ thống điện công nghiệp sẽ được lắp đặt tại các tủ điện để điều khiển máy móc sản xuất. Do RCCB có tác dụng ngăn chặn nguy cơ sự cố liên quan đến dòng điện dư nên thường được lắp đặt sau MCB/MCCB tổng.
Etinco cung cấp ELCB và RCCB chính hãng, chiết khấu cao
Etinco tự hào là đơn vị nhập khẩu & phân phối thiết bị điện, cung cấp các dòng sản phẩm ELCB và RCCB chính hãng, chất lượng cao, với chiết khấu hấp dẫn. Etinco cam kết mang đến cho khách hàng những giải pháp bảo vệ an toàn điện tối ưu, đáp ứng mọi nhu cầu từ dân dụng đến công nghiệp. Các dòng sản phẩm ELCB và RCCB Etinco cung cấp rất đa dạng được nhập khẩu từ các thương hiệu nổi tiếng như LS, BTB Electric, Hyundai...
Bên cạnh mang đến sản phẩm chất lượng, Etinco còn có chính sách bán hàng hấp dẫn nổi bật như:
- Hỗ trợ tư vấn kỹ thuật chuyên nghiệp, tận tình 24/7.
- Chính sách bảo hành chính hãng lên đến 12 tháng, đổi trả linh hoạt trong vòng 5 ngày kể từ ngày nhận được hàng.
- Giao hàng nhanh chóng, tận chân công trình.
Trên đây là những điểm khác nhau của 2 dòng ELCB và RCCB mà Etinco muốn chia sẻ với bạn, hy vọng sẽ bổ ích cho bạn đọc đang tìm hiểu các loại CB chống giật. Để mua những thiết bị này, quý khách hàng hãy liên hệ đến Etinco theo số hotline 0939 66 44 22 hoặc email kd@etinco.vn.
