RCBO là một giải pháp bảo vệ an toàn cho hệ thống điện mà bất kỳ công trình, nhà ở nào đều cần đến. Với sự kết hợp chức năng chống rò dòng và quá tải, RCBO như một lá chắn kép, bảo vệ người dùng khỏi các sự cố điện nguy hiểm. Vậy cụ thể RCBO là gì? Cấu tạo và nguyên lý hoạt động ra sao? Cùng Etinco tìm hiểu rõ hơn về thiết bị quan trọng này trong bài viết sau.

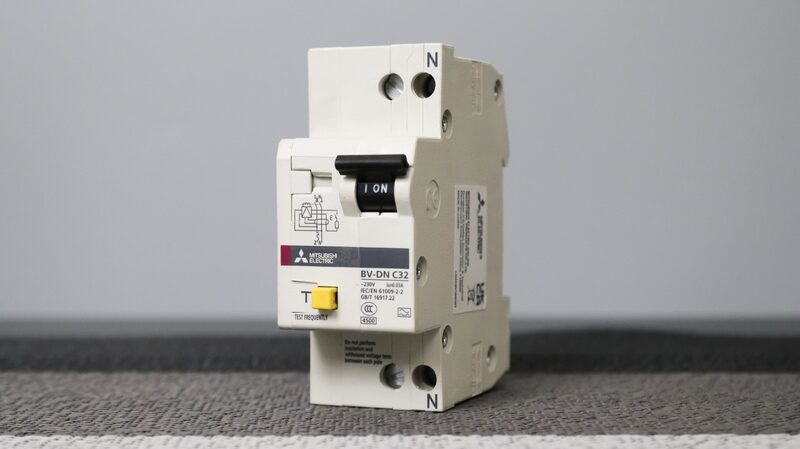

Khái niệm RCBO – CB chống giật đa năng
RCBO (Residual Current Breaker with Overcurrent) là một aptomat bảo vệ điện đa năng, kết hợp giữa hai chức năng quan trọng: chống giật tương tự RCCB và bảo vệ quá tải, ngắn mạch (như MCB). Nhờ tính năng này, RCBO ngày càng được ưa chuộng trong hệ thống điện dân dụng và công nghiệp, đảm bảo an toàn tối đa cho người sử dụng.
CB RCBO được thiết kế để phát hiện dòng rò, giúp ngăn chặn nguy cơ điện giật cho con người. Đồng thời, thiết bị còn có khả năng ngắt mạch khi xảy ra quá tải hoặc ngắn mạch để tránh các sự cố cháy nổ do dòng điện vượt mức cho phép.
Cấu tạo của aptomat RCBO
RCBO được ví như một lá chắn kép được kết hợp giữa RCCB và MCB. Mặc dù vậy, dòng CB tự động này vẫn được thiết kế nhỏ gọn và tích hợp đa chức năng, với cấu tạo gồm các bộ phận chính sau:
- ARC divider: Giúp kiểm soát hồ quang điện, ngăn chặn tia lửa gây hư hại thiết bị.
- Thermal Overload detection: Cảm biến nhiệt giúp phát hiện quá tải, bảo vệ hệ thống khỏi nguy cơ cháy nổ.
- RCD test button: Nút kiểm tra RCD, cho phép người dùng xác minh khả năng hoạt động của thiết bị.
- Short circuit detection coil: Cuộn dây phát hiện ngắn mạch, ngắt điện ngay khi có sự cố quá dòng.
- RCD toroid: Cảm biến dòng rò giúp nhận diện rò rỉ điện và tự động cắt nguồn.
- ARC chute: Bộ triệt hồ quang giúp giảm thiểu tác động của tia lửa khi ngắt điện.
Nguyên lý hoạt động của RCBO
RCBO là dòng aptomat chống giật bảo vệ điện đa năng, kết hợp cả chức năng chống quá tải và chống dòng rò. Nguyên lý hoạt động của thiết bị dựa trên hai cơ chế chính.
- Đầu tiên, bảo vệ quá tải hoạt động tương tự như một MCB thông thường, sử dụng cảm biến nhiệt và từ để phát hiện dòng điện vượt quá mức an toàn và ngắt mạch.
- Thứ hai, bảo vệ dòng rò sử dụng một biến dòng đặc biệt để so sánh dòng điện đi vào và đi ra khỏi mạch. Nếu có sự chênh lệch, tức là có dòng rò, RCBO sẽ ngay lập tức ngắt mạch để ngăn ngừa nguy cơ điện giật. Nhờ đó RCBO giúp bảo vệ thiết bị và con người khỏi nguy cơ hỏa hoạn hoặc điện giật tốt hơn.
Thông số kỹ thuật và ký hiệu của RCBO
RCBO có nhiều thông số kỹ thuật khác nhau. Dưới đây là các thông số quan trọng thường thấy nhất của một RCBO:
- Dòng điện định mức (In): Thường từ 6A đến 100A.
- Dòng rò ngắt (IΔn): 10mA, 30mA, 100mA,…
- Điện áp hoạt động: 230V/400V tùy loại.
- Dòng cắt ngắn mạch (Icu): 1.5kA; 6kA; 10kA
- Ký hiệu RCBO: Một số dòng RCBO có ký hiệu như “B16”, “C32” “D20”,.. thể hiện đường cong cắt và dòng điện định mức.
Chức năng của RCBO
Aptomat chống giật RCBO có ba chức năng chính, bao gồm:
- Chống giật: Thiết bị sẽ làm nhiệm vụ giám sát sự cân bằng giữa dòng điện đi vào và đi ra khỏi mạch, khi phát hiện sự chênh lệch dù là nhỏ nhất, RCBO sẽ ngay lập tức ngắt mạch, ngăn chặn nguy cơ điện giật.
- Chống quá tải: Nếu dòng điện sử dụng vượt quá khả năng chịu tải, RCBO sẽ tự động ngắt để bảo vệ dây dẫn và thiết bị khỏi hư hỏng do quá nhiệt.
- Chống ngắn mạch: Khi có dòng điện tăng đột ngột do ngắn mạch, RCBO sẽ nhanh chóng ngắt mạch, ngăn ngừa nguy cơ cháy nổ do tia lửa điện.
Ứng dụng của aptomat chống giật RCBO
RCBO là thiết bị bảo vệ điện không thể thiếu trong hệ thống điện dân dụng, đặc biệt ở những khu vực có nguy cơ cao về điện giật và quá tải như: khu vực nhà bếp, phòng tắm, tủ bảng điện, động cơ, máy bơm,…. Khi sử dụng RCBO, cần lưu ý lựa chọn sản phẩm có dòng rò định mức phù hợp, kiểm tra định kỳ bằng nút “Test”, lắp đặt đúng cách, và kiểm tra nguyên nhân sự cố trước khi đóng lại mạch.
Hướng dẫn đấu RCBO chuẩn xác
Để đấu RCBO an toàn, cần thực hiện theo các bước sau:
Bước 1: Chọn loại RCBO phù hợp với hệ thống điện. Đảm bảo rằng nguồn điện đã được ngắt hoàn toàn. Sử dụng bút thử điện để kiểm tra kỹ lưỡng, xác nhận không còn điện trước khi tiến hành bất kỳ thao tác nào.
Bước 2: Cố định RCBO vào bảng điện hoặc tủ điện, đảm bảo chắc chắn. Xác định rõ ràng đầu “line” (nguồn vào) và “load” (tải ra), lắp đặt theo đúng chiều. Vặn chặt các vít để tránh lỏng lẻo, gây ra các điểm tiếp xúc không tốt, dẫn đến phát nhiệt, gây cháy nổ.
- Đấu dây pha (L) vào cực đầu vào của RCBO.
- Đấu dây trung tính (N) vào cực đầu vào tương ứng.
- Đầu ra của RCBO đấu với tải cần bảo vệ.
Bước 3: Kiểm tra và hoàn thiện
- Sau khi đấu nối, kiểm tra lại toàn bộ kết nối để đảm bảo chính xác và chắc chắn. Sau đó, bạn có thể thử bằng cách bật nguồn và kiểm tra nút “Test” trên RCBO.
So sánh RCBO và các dòng CB khác
RCBO có nhiều điểm tương đồng với một số dòng CB khác như RCCB, ELCB hay MCB. Ví dụ: RCBO, RCCB và ELCB đều có tính năng chống giật hay RCBO có thiết kế khá giống với MCB. So sánh chi tiết RCBO với các loại aptomat này sẽ có trong bảng sau:
| Đặc điểm | RCBO | RCCB | ELCB | MCB |
| Chức năng | Bảo vệ quá tải, ngắn mạch và dòng rò | Bảo vệ dòng rò | Bảo vệ dòng rò (dựa trên điện áp chạm đất) | Bảo vệ quá tải và ngắn mạch |
| Cơ chế hoạt động | Kết hợp cả cơ chế bảo vệ quá tải/ngắn mạch và dòng rò | So sánh dòng điện đi vào và đi ra | Phát hiện điện áp chạm đất vượt ngưỡng | Cảm biến nhiệt và điện từ |
| Bảo vệ điện giật | Có | Có | Có | Không |
| Bảo vệ quá tải/ngắn mạch | Có | Không | Có (một số loại) | Có |
| Ứng dụng chính | Hệ thống điện dân dụng và công nghiệp, bảo vệ toàn diện | Hệ thống điện dân dụng và công nghiệp, bảo vệ chống giật | Hệ thống điện dân dụng và công nghiệp, bảo vệ toàn diện | Hệ thống điện dân dụng và công nghiệp, bảo vệ quá tải/ngắn mạch |
| Ưu điểm | Bảo vệ toàn diện, tiết kiệm không gian lắp đặt | Phát hiện dòng rò nhạy bén | Hoạt động tốt trong môi trường khắc nghiệt (một số loại) | Giá thành rẻ |
| Nhược điểm | Giá thành cao hơn MCB và RCCB | Cần kết hợp với MCB để bảo vệ toàn diện | Kém nhạy bén hơn RCCB và RCBO, ít được sử dụng hiện nay | Không bảo vệ chống giật |
Xem chi tiết các bài so sánh RCBO và RCCB và ELCB và RCBO
Những hãng RCBO tốt nhất hiện nay
Hiện nay, trên thị trường, có rất nhiều hãng sản xuất aptomat chống giật RCBO. Nếu bạn đang tìm kiếm một thiết bị RCBO chất lượng, có thể tham khảo các thương hiệu uy tín sau:
- RCBO Schneider: Nổi tiếng toàn cầu với các giải pháp điện chất lượng cao, RCBO Schneider được đánh giá cao về độ bền và khả năng bảo vệ. Sản phẩm của Schneider đạt các tiêu chuẩn quốc tế khắt khe, mang đến sự an tâm tuyệt đối cho người sử dụng.
- RCBO LS: Thương hiệu Hàn Quốc được tin dùng nhờ sản phẩm RCBO có hiệu suất ổn định và giá cả cạnh tranh. LS Electric liên tục cải tiến công nghệ, mang đến những sản phẩm đáp ứng tốt nhu cầu thị trường.
- RCBO BTB: Là nhà sản xuất thiết bị điện chuẩn châu Âu, BTB Electric cung cấp các dòng RCBO từ 6A tới 63A, phù hợp với các ứng dụng khác nhau trong mạng điện dân dụng. RCBO từ BTB Electric có giá thành phù hợp với nhiều đối tượng người dùng.
Ngoài ra, còn rất nhiều thương hiệu khác cũng được người tiêu dùng đánh giá cao như: ABB, Mitsubishi, Panasonic, Fuji, Hyundai…
 |
 |
Để mua được RCBO chính hãng, chất lượng với giá cả tốt nhất, quý khách hàng hãy đến với Etinco. Tại Etinco, chúng tôi cung cấp đầy đủ các dòng RCBO từ các thương hiệu nổi tiếng thế giới. Với chính sách bán hàng tận tâm, cam kết chất lượng, được đổi trả miễn phí nếu phát hiện lỗi từ nhà sản xuất. Quy chế bảo hành dài hạn, tối thiểu từ 12 tháng, giúp khách hàng an tâm lựa chọn.
RCBO là một thiết bị bảo vệ điện đa năng được ứng dụng rộng rãi trong hệ thống điện dân dụng và công nghiệp. Quý khách có nhu cầu tìm hiểu về sản phẩm xin vui lòng liên hệ Etinco theo hotline: 0939 66 44 22 để được tư vấn kỹ hơn.
