Khi sử dụng aptomat, việc nắm rõ các ký hiệu và thông số kỹ thuật của thiết bị là điều cần thiết. Trong bài viết này, Etinco sẽ giải đáp chi tiết giúp bạn các ký hiệu C16, C32, C40 trên aptomat là gì nhằm hỗ trợ bạn trong việc đảm bảo sử dụng an toàn hệ thống điện một cách hiệu quả.

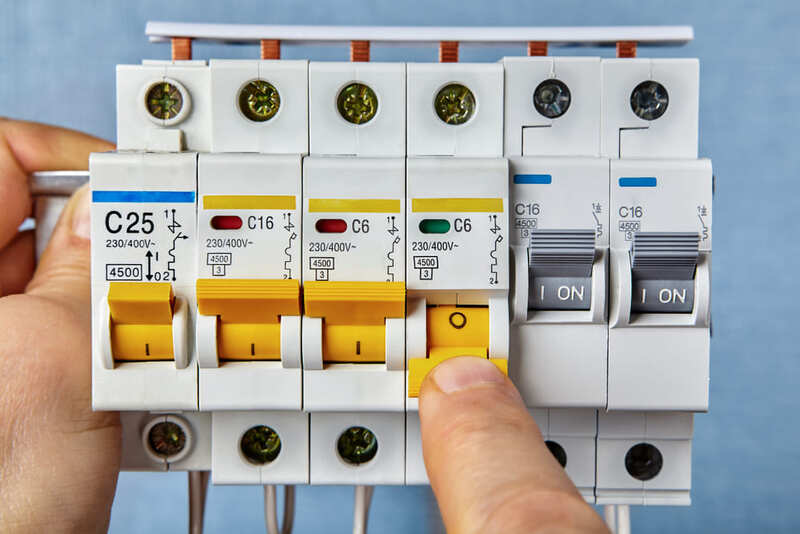

Đọc hiểu ký hiệu C16, C20, C32, C40 trên aptomat
Để hiểu rõ aptomat c32 là gì thì ta cần phân tích 2 phần, phần “C” và phần “32”.
- Ký hiệu “C” biểu thị loại đặc tính đường cong của aptomat, cụ thể là khả năng ngắt mạch tức thời khi dòng điện vượt quá mức định mức từ 5 đến 10 lần. Tùy vào từng dòng định mức sẽ có ký hiệu C tương ứng.
- “32” là dòng định mức của aptomat, có đơn vị là A (Ampe). Khi dòng điện không vượt quá 32A, aptomat vẫn duy trì hoạt động bình thường. Tuy nhiên, nếu dòng điện tăng cao hơn mức này, aptomat có thể tự động ngắt để bảo vệ hệ thống khỏi quá tải.
Hiểu đơn giản, ký hiệu C32 cho biết aptomat có dòng định mức 32A và có khả năng ngắt mạch ngay lập tức khi dòng điện vượt quá ngưỡng từ 5 đến 10 lần giá trị này.
Tương tự:
- Aptomat C16 là loại aptomat dòng cắt C được thiết kế để vận hành với dòng điện định mức tối đa 16A.
- Aptomat C20 là dòng aptomat dòng cắt C có khả năng chịu tải với dòng định mức không vượt quá 20A.
- Aptomat C25 là aptomat dòng cắt C hoạt động được với dòng định mức tối đa 25A.
- Aptomat C40 là CB dòng cắt C hoạt động với dòng điện tối đa 40A.
- Aptomat C50 phù hợp cho các tải có dòng điện tối đa 50A.
- Aptomat C63 có cường độ dòng định mức lên tới 63A.
Đọc hiểu các ký hiệu thông dụng khác trên aptomat
Khi sử dụng aptomat, việc hiểu rõ các ký hiệu trên thiết bị sẽ giúp bạn vận hành an toàn và hiệu quả. Một số ký hiệu thông dụng khác bạn cần quan tâm là:
- Ký hiệu B: Là đường cong đặc tính B, dùng cho CB có thể ngắt mạch gay khi dòng điện vượt từ 3 - 5 lần dòng định mức. Loại đường cong này thích hợp cho những hệ thống có mức tăng dòng nhỏ nhưng cần ngắt nhanh, điển hình như mạch điện trở hoặc chiếu sáng.
- Ký hiệu D: Chỉ những dòng CB có đường cong đặc tính loại D, với khả năng ngắt mạch khi dòng điện qua 10 - 20 lần dòng định mức.
- Ký hiệu K: Là những loại aptomat có đường cong đặc tính K có thể ngắt mạch khi dòng điện đặt 10 - 14 lần so với dòng định mức.
- Ký hiệu Z: Đường cong đặc tính Z có đặc điểm ngắt mạch khi dòng điện đạt ngưỡng từ 2 đến 3 lần In. Loại CB với đường cong Z thường được sử dụng trong các ứng dụng đòi hỏi độ nhạy cao và yêu cầu bảo vệ ngắn mạch chặt chẽ.
- Điện áp định mức (Ui): Xác định mức điện áp phù hợp với hệ thống sử dụng aptomat, đơn vị tính là volt (V), phổ biến ở mức 240V hoặc 415V. Ngoài ra, ký hiệu dấu “∼” thể hiện sự tương thích với dòng điện xoay chiều.
- Ngưỡng dòng điện rò (IΔn): Chỉ xuất hiện trên các aptomat có chức năng chống rò rỉ điện, đơn vị đo là miliampe (mA). Khi dòng rò vượt mức giới hạn quy định, aptomat sẽ tự động ngắt để đảm bảo an toàn.
- Dòng cắt danh định (Icu): Biểu thị khả năng chịu đựng dòng điện tối đa mà tiếp điểm aptomat có thể xử lý trong một khoảng thời gian nhất định, đơn vị đo là kiloampere (kA).
- Nút T (test monthly): Là nút kiểm tra hiệu suất hoạt động của aptomat, thường có màu vàng và xuất hiện trên các loại RCCB, RCBO hoặc ELCB. Để đảm bảo thiết bị hoạt động ổn định, bạn nên nhấn nút kiểm tra này mỗi tháng một lần.
- Ký hiệu dây nguội: Nằm trên thân aptomat, ký hiệu “N”.
Xem thêm ý nghĩa các ký hiệu khác tại: Tổng hợp ký hiệu & thông số trên aptomat và giải nghĩa
Ứng dụng của aptomat đường cong đặc tính C
Các loại aptomat đường cong đặc tính C đều được sử dụng khá nhiều trong cuộc sống hằng ngày cũng như cho các công trình lớn.
- Aptomat C16 phù hợp để sử dụng với các thiết bị điện có công suất tối đa 2400W, chẳng hạn như bếp từ 2100W, điều hòa 9000 BTU hoặc bình nóng lạnh 2500W.
- Aptomat C20 được thiết kế để bảo vệ các thiết bị có công suất không vượt quá 3000W, điển hình như bếp từ 2800W, điều hòa 12000 BTU hoặc bình nước nóng 2800W.
- Aptomat C25 thích hợp cho các thiết bị điện có công suất tối đa 3600W, ví dụ như bếp từ 3600W hoặc hệ thống điện trong phòng ngủ.
- Aptomat C32 có thể lắp đặt cho những thiết bị điện có tổng công suất dưới 7000W, bao gồm bếp từ 6400W, điều hòa có công suất từ 12000 đến 21000 BTU hoặc hệ thống điện cho từng tầng trong nhà.
- Aptomat C40 thích hợp để lắp đặt cho các thiết bị điện có công suất không vượt quá 6400W, chẳng hạn như hệ thống điều hòa tổng 21000 BTU hoặc mạng lưới điện các tầng trong gia đình.
- Aptomat C50 có thể được sử dụng làm aptomat tổng cho gia đình có hai phòng ngủ hoặc bảo vệ các thiết bị điện với mức công suất tối đa an toàn là 7500W, điển hình như hệ thống điều hòa tổng 28000 BTU.
- Aptomat C63 thường được lắp đặt làm CB tổng trong hệ thống điện của gia đình có từ hai đến ba phòng ngủ, với khả năng chịu tải trung bình khoảng 9600W.
Trên đây là bài viết giải đáp ý nghĩa ký hiệu C16, C20, C32, C40 trên aptomat là gì? Mong rằng bài chia sẻ trên đã giúp bạn hiểu rõ về các ký hiệu trên aptomat và thuận tiện hơn trong quá trình sử dụng. Đừng quên theo dõi Etinco tại https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/ để cập nhật thêm những thông tin về các dòng aptomat.
