Tủ điện theo từng loại sẽ có kích thước khác nhau, tùy thuộc vào số lượng và kích thước thiết bị bên trong. Việc chọn được kích thước tủ điện phù hợp rất quan trọng đối với khu vực lắp đặt có diện tích hạn chế. Tham khảo các kích thước tủ điện hạ thế tiêu chuẩn trong bài viết sau của Etinco.
Tầm quan trọng của việc xác định kích thước tủ điện phù hợp
Kích thước tủ điện quyết định đến hiệu quả hoạt động, tính an toàn, cũng như khả năng mở rộng của hệ thống điện sau này. Lựa chọn sai kích thước không chỉ khiến tủ điện thiếu chỗ lắp đặt thiết bị mà còn tăng nguy cơ quá tải, quá nhiệt, gây nguy hiểm cho người và thiết bị.
Đảm bảo an toàn
Kích thước tủ điện phù hợp giúp không gian bố trí thiết bị được tối ưu hóa, đảm bảo khoảng cách an toàn giữa các khối chức năng, duy trì khả năng tản nhiệt của tủ, từ đó kéo dài tuổi thọ của các thiết bị. Đặc biệt, kích thước tủ điện đủ lớn sẽ chứa đủ các thiết bị và dây dẫn, hạn chế tình trạng chồng chéo các phần tử điện, giúp giảm nguy cơ chập cháy do quá tải.
Đảm bảo tính thẩm mỹ
Kích thước tủ điện cần phù hợp với không gian lắp đặt để bảo đảm tính thẩm mỹ của công trình. Kích thước phù hợp cũng giúp việc thi công, lắp đặt đơn giản hơn, tránh việc phải thay đổi thiết kế sơ đồ nguyên lý tủ điện ban đầu.
Thuận tiện bảo trì, mở rộng
Kích thước tủ điện hợp lý giúp phân vùng các khối chức năng riêng biệt, cho phép kỹ thuật viên dễ dàng tiếp cận các thiết bị bên trong và khoanh vùng, cách ly sự cố. Chọn tủ có kích thước dự phòng còn tạo điều kiện thuận lợi cho việc mở rộng hệ thống hoặc bổ sung thiết bị mà không cần phải thay thế tủ mới.

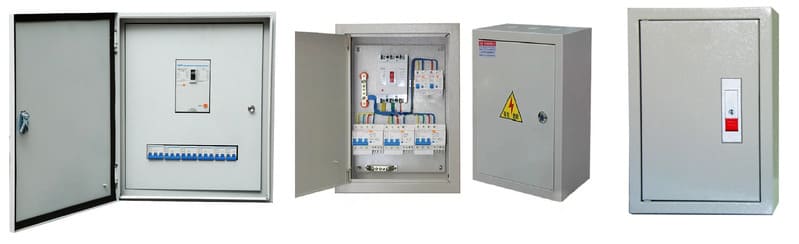

Kích thước tủ điện thông dụng
Về kích thước tủ điện thông dụng, áp dụng cho cả tủ điện dân dụng và công nghiệp, hiện nay trên thị trường có các thông số như sau:
- Chiều cao: từ 200mm - 23.000mm
- Chiều rộng: từ 200mm - 8.000mm
- Chiều sâu: 150mm - 600mm
- Độ dày: 0,8mm - 1,2mm.
Kích thước tủ điện nổi
Tủ điện nổi thường được sử dụng trong các hệ thống điện công suất nhỏ và trung bình, như nhà ở, cửa hàng, văn phòng, siêu thị, khách sạn, bệnh viện… Loại tủ này có kích thước nhỏ, không có đế và được gắn nổi trên bề mặt tường, vách hoặc thân máy khác.
Một số kích thước tiêu chuẩn (cao x rộng x sâu) của tủ điện nổi:
- 210 x 160 x 100 mm
- 270 x 190 x 100 mm
- 300 x 200 x 100 mm
- 350 x 250 x 150 mm
- 350 x 250 x 100 mm
- 350 x 250 x 150 mm
- 400 x 300 x 100 mm
- 400 x 300 x 150 mm
- 400 x 300 x 180 mm
- 450 x 350 x 100 mm
- 450 x 350 x 150 mm
- 450 x 350 x 180 mm
- 500 x 400 x 180 mm
- 600 x 400 x 180 mm
- 700 x 500 x 200 mm
- 700 x 500 x 200 mm
- 800 x 600 x 200 mm
- 800 x 600 x 200 mm

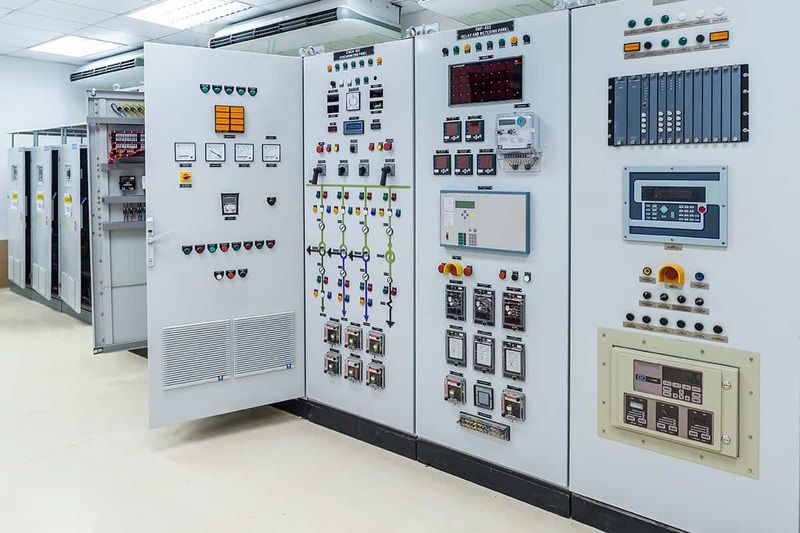

Kích thước tủ điện trong nhà
Tủ điện hạ thế lắp đặt trong nhà đa phần là loại trung bình có chân đế, trong đó kích thước chân mặc định là 100mm. Chân đế này cho phép tủ trong nhà có thể đặt trên mặt đất hoặc các mặt phẳng khác mà không cần treo tường.
Tủ điện trong nhà được sử dụng phổ biến trong các hệ thống điện trung bình và lớn như nhà máy sản xuất, khu công nghiệp… Loại tủ trung bình này có thể đáp ứng được hầu hết các thiết bị sử dụng trong môi trường công nghiệp mà vẫn đảm bảo an toàn nên đây là loại tủ điện hạ thế thông dụng nhất.
Các kích thước tiêu chuẩn cho tủ điện trong nhà:
- 600 x 400 x 230 x 0,9 mm
- 700 x 500 x 250 x 0,9 mm
- 700 x 500 x 250 x 0,9 mm
- 800 x 600 x 250 x 0,9 mm
- 800 x 600 x 250 x 0,9 mm
- 800 x 600 x 300 x 0,9 mm
- 800 x 600 x 300 x 0,9 mm
- 1000 x 700 x 300 x 1,2 mm
- 1200 x 800 x 300 x 1,2 mm
- 1200 x 800 x 300 x 1,2 mm
- 1200 x 800 x 400 x 1,2 mm
- 1200 x 800 x 400 x 1,2 mm
- 1400 x 800 x 400 x 1,2 mm
- 1500 x 800 x 400 x 1,2 mm
- 1600 x 800 x 400 x 1,2 mm

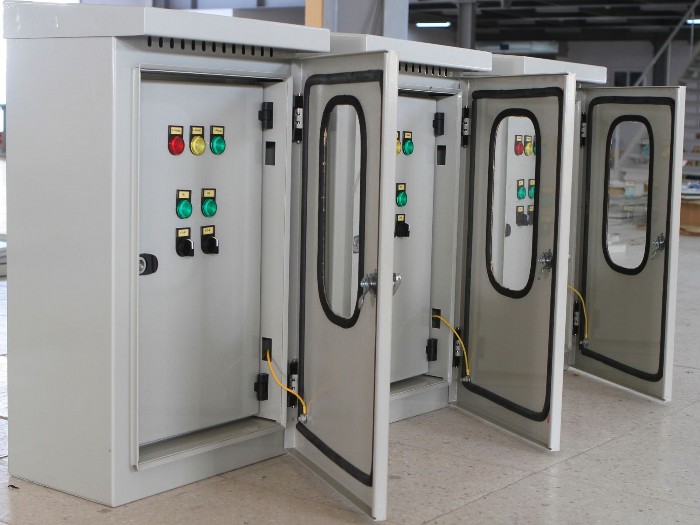

Kích thước tủ điện ngoài trời
Do được lắp đặt ngoài trời nên tủ điện loại này thường có mái che tiêu chuẩn với các kích thước:
- 200 x 300 x 150 mm
- 300 x 400 x 160 mm
- 300 x 400 x 200 mm
- 400 x 600 x 250 mm
Tủ điện ngoài trời có yêu cầu cao về khả năng chống nước, chống ẩm, chống tia cực tím và va đập cơ học nên phần vỏ tủ luôn được sơn tĩnh điện chống gỉ sét và tăng độ bền. Với kích thước lớn, tủ điện ngoài trời có thể chứa được nhiều thiết bị điện công suất lớn. Do đó, tủ điện này được sử dụng phổ biến trong hệ thống điện 3 pha, đa phần được lắp đặt tại các trạm biến áp, trạm phân phối điện, nhà máy điện tập trung hoặc nhà máy sản xuất công nghiệp.
Một số kích thước lớn tiêu chuẩn cho tủ điện ngoài trời:
- 600 x 400 x 230 x 0,9 mm
- 800 x 600 x 300 x 0,9 mm
- 1000 x 700 x 300 x 1,2 mm
- 1200 x 800 x 300 x 1,2 mm
- 1500 x 800 x 400 x 1,2 mm
- 1600 x 800 x 400 x 1,2 mm
Dưới đây là kích thước tham khảo của một số tủ điện hạ thế thông dụng:
| Loại tủ điện | Kích thước (Cao × Rộng × Sâu) mm |
| Tủ phân phối DB | 600 × 400 × 200 |
| Tủ điện tầng – điều khiển | 800 × 600 × 250 |
| Tủ phân phối MDB | 1000 × 700 × 300 |
| Tủ MSB | 1200 × 800 × 400 |
| Tủ MSB dạng module lớn | 1600 × 800 × 500 |
| Tủ MSB đa khoang | 1800 × 800 × 500 |
| Tủ ATS | 2000 × 800 × 600 |
| Tủ tụ bù | 1400 × 800 × 400 |
| Tủ ngoài trời IP65 | 2000 × 1000 × 600 |
Cách lựa chọn kích thước tủ điện phù hợp
Để lựa chọn được kích thước tủ điện hạ thế phù hợp với hệ thống, cần dựa trên các tiêu chí sau:
- Xác định số lượng và kích thước thiết bị trong tủ: Tủ điện cần có đủ không gian để lắp đặt các thiết bị chính như CB, rơ le, contactor, đồng hồ đo, thanh cái… mà vẫn đảm bảo khoảng cách an toàn điện, tránh thiết bị chồng chéo lên nhau.
- Không gian đấu nối: Không gian bên trong tủ cần đủ rộng để thao tác đấu nối, kiểm tra được thực hiện dễ dàng, đồng thời giúp tủ tản nhiệt tốt, tránh tình trạng quá tải, quá nhiệt.
- Sơ đồ bố trí thiết bị: Tùy vào kiểu lắp đặt sẽ có loại kích thước tủ điện phù hợp. Ví dụ nếu thiết bị được lắp theo hàng ngang, nên ưu tiên chọn loại tủ rộng về chiều ngang. Với kiểu lắp thiết bị phân tầng, nên chọn loại tủ có đủ chiều cao.
- Chiều sâu tủ: Chiều sâu khuyến nghị của tủ điện hạ thế rơi vào khoảng 200 đến 600mm, tùy vào nhu cầu sử dụng.
- Khả năng tản nhiệt: Nếu tủ không có hệ thống làm mát hoặc tản nhiệt, nên duy trì khoảng không lưu thông vừa đủ giữa các khoang và thiết bị để hạn chế tình trạng quá nhiệt.
- Không gian lắp đặt: Đo đạc chính xác vị trí đặt tủ để đảm bảo tủ điện được lắp đặt vừa vặn, thuận tiện thao tác.
- Dự phòng mở rộng: Kích thước tủ điện nên chọn dư khoảng 15 - 20% so với thiết kế để thuận lợi cho việc lắp đặt thêm thiết bị hoặc nâng cấp hệ thống.
Câu hỏi về kích thước tủ điện tiêu chuẩn
Câu hỏi 1: Kích thước tủ điện cần đáp ứng được tiêu chuẩn quốc tế nào?
Trả lời: Thực tế, chưa có một bộ tiêu chuẩn cụ thể nào quy định kích thước tiêu chuẩn của tủ điện. Các tiêu chuẩn điện như IEC, NEMA, IP, UL… cũng không có sự thống nhất về kích thước tủ điện, do đó việc lựa chọn kích thước tủ điện chủ yếu phụ thuộc vào nhu cầu lắp đặt thiết bị và vị trí lắp đặt.
Câu hỏi 2: Kích thước tủ điện gia đình phổ biến là bao nhiêu?
Trả lời: Tủ điện gia đình thường có kích thước phổ biến dao động từ 300 x 400 x 120mm đến 600 x 800 x 200mm.
