LS cung cấp nhiều dòng biến tần khác nhau để đáp ứng nhu cầu công nghiệp đa dạng. Trong bài viết dưới đây, Etinco sẽ hướng dẫn bạn cách cài đặt biến tần LS G100 Series.
Cài đặt thông số cơ bản cho biến tần G100
Mỗi biến tần đòi hỏi quy trình cài đặt khác nhau, tuy nhiên có 4 thông số quan trọng cần lưu ý khi cài đặt biến tần.

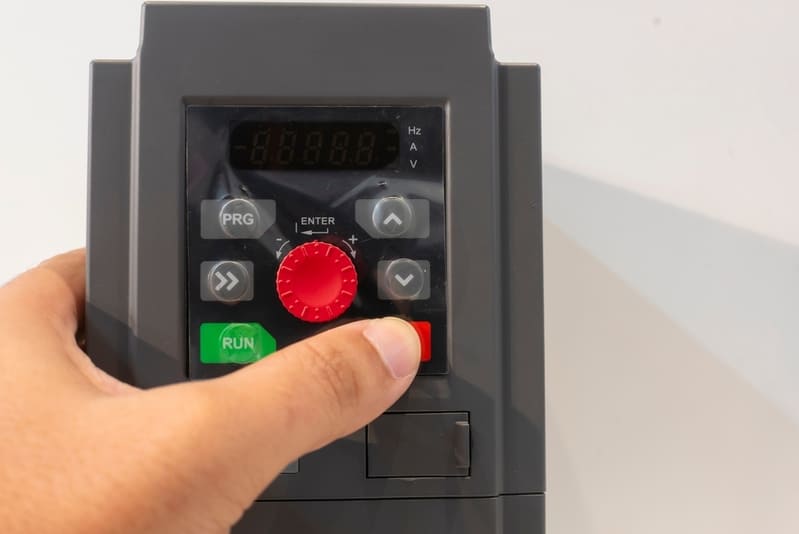

Thông số chọn cách RUN/STOP
Trên bàn phím hay thông qua chân điều khiển bên ngoài (24V + S1), tìm thông số trong tài liệu hướng dẫn có cụm từ Main run source selection, Operation Method hoặc Drive Mode – Run/Stop Method tùy thuộc vào mỗi loại biến tần, sau đó lựa chọn như sau:
- 0: Keypad: Run/Stop trên bàn phím.
- 1: External Run/Stop control: Run/Stop bên ngoài.
- 2: Communication: Run/Stop qua cổng RS485.
Thời gian tăng tốc (Acceleration time 1) và thời gian giảm tốc (Deceleration time 1)
Thông số này quyết định trực tiếp tới khả năng hoạt động trơn tru của máy hiện tại và sau này.
Thời gian tăng tốc là thời gian khi nhấn RUN thì động cơ sẽ chạy từ 0Hz ~ 50HZ trong khoảng mặc định là 10 giây. Thời gian giảm tốc là thời gian khi nhấn STOP đến khi động cơ ngừng hẳn. Trong biến tần có thông số cài đặt bỏ qua chế độ Deceleration, đó là Fee Run, tức là khi nhấn STOP, động cơ sẽ ngừng tự do.
Cách thức thay đổi tần số
Thông số này ở biến tần của mỗi hãng sẽ có tên gọi khác nhau như Main frequency source selection, Frequency setting Method, Frequency Command nhưng nhìn chung sẽ bao gồm các lựa chọn sau:
- 0: Keypad: Thay đổi tần số bằng nút lên và xuống trên bàn phím.
- 1: Potentiometer on keypad: Thay đổi tần số bằng núm vặn.
- 2: External AVI analog signal Input: Thay đổi tần số bằng tín hiệu biến trở hoặc 0-10VDC.
- 3: External ACI analog signal input: Thay đổi tần số bằng bằng tín hiệu 4-20mA.
- 4: Communication setting frequency: Thay đổi tần số bằng RS485.
- 5: PID output frequency: Thay đổi tần số bằng tín hiệu hồi tiếp PID.
Giới hạn tần số
Thông số này cho phép động cơ chạy nhanh nhất với đơn vị Hz. Giả sử khi cài là 40Hz thì động cơ chạy tối đa là 40Hz, n=60×40/2 = 1200 Vòng/Phút. Trong phạm vi thông dụng là 1-60Hz, người vận hành có thể tự do cài giới hạn tần số cho động cơ thường.
Hướng dẫn cài đặt biến tần LS G100

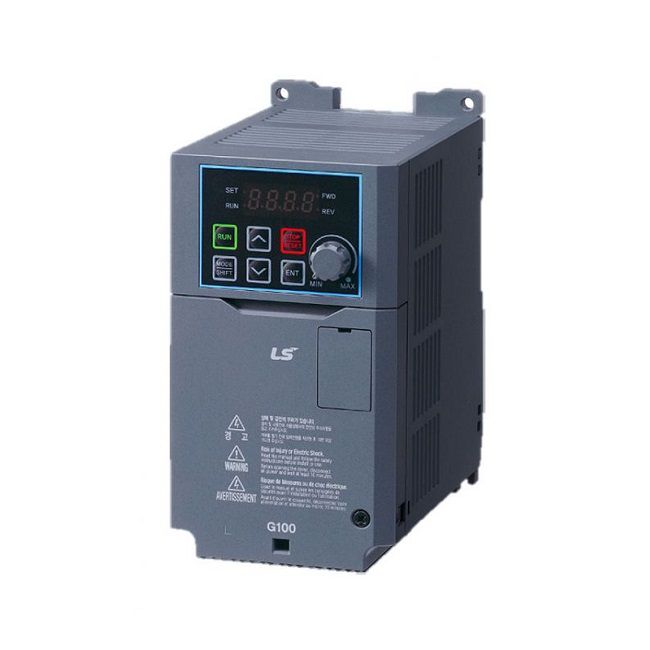

Biến tần LS G100 Series là dòng biến tần đa năng được tối ưu cho nhiều ngành công nghiệp, với hiệu suất mô-men cải thiện và khả năng điều khiển sensor-less mạnh mẽ. Dòng biến tần LS này phù hợp cho các thiết bị như máy cắt, uốn, bơm, máy nén, cẩu trục trong các ngành gia công kim loại, xử lý nước và môi trường.
Thông số kỹ thuật:
- Điện áp ngõ vào: 3 pha (380 – 480VAC).
- Dòng điện ngõ ra: 2.5A – 88A
- Công suất: 0.4kW – 22kW
- Tích hợp bộ lọc EMC, hỗ trợ đa dạng mạng truyền thông (Modbus, Ethernet IP).
Cách cài đặt biến tần LS G100
Sơ đồ đấu nối biến tần LS G100 Series
Đấu nối phần động lực trên

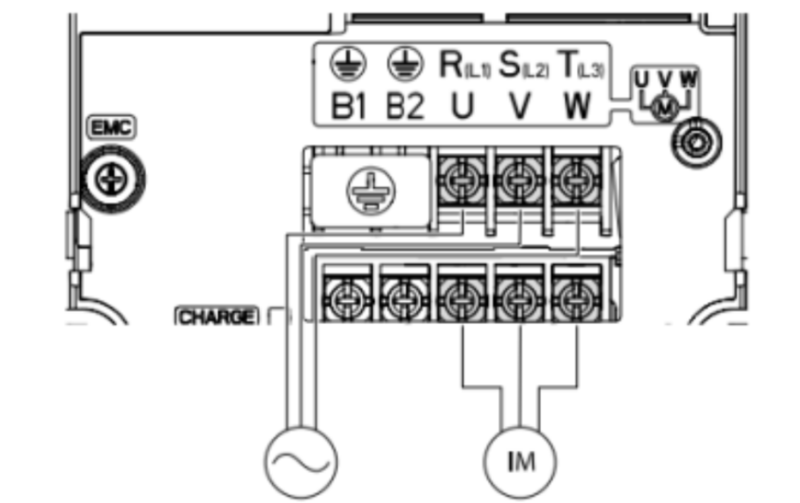

Ba pha G100_0.4~4.0kW

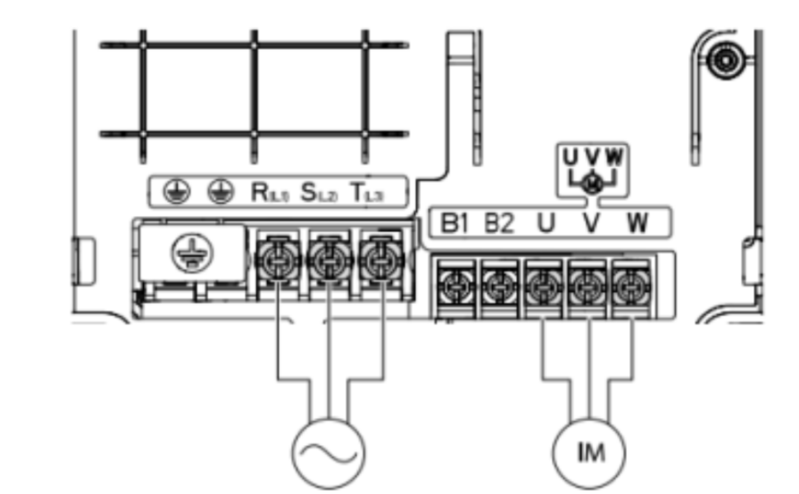

Ba pha G100_5.5~7.5kW
| Ký hiệu | Giải thích | Mô tả |
 |
Tiếp địa | Sử dụng để nối đất |
| R(L1)/S(L2)/T(L3) | Đấu nguồn cấp AC | Sử dụng để cấp nguồn AC cho biến tần. |
| B1/B2 | Đấu điện trở phanh, điện trở xả | Sử dụng để kết nối điện trở phanh, điện trở xả |
| U/V/W | Đấu ra động cơ điều khiển | Sử dụng để kết nối với 3 dây của động cơ |
Lưu ý: Biến tần LS G100 Series loại 3 pha 0.4 ~ 4.0kW được thiết kế cầu đấu nguồn ngay bên trên cầu đấu dây động cơ nên trong quá trình đấu nối, cần đấu đúng dây, vào đúng loại cầu đấu, tránh đấu nguồn cấp vào cầu đấu động cơ và ngược lại.
Đấu nối phần điều khiển
Cầu đấu vào (Inputs)
| Ký hiệu | Hàm cài đặt liên quan | Mô tả/Mặc định |
| P1 ~ P5 | IN-65 ~ 69 | P1: FX (Chạy thuận)
P2: RX (Chạy ngược) P3: BX P4: RST P5: Spd – L (Tốc độ thấp) |
| VR | Nguồn cấp cho tín hiệu Analog đầu vào (12V) | |
| V1 | IN-05 ~ 16 | Tín hiệu điện áp đầu vào |
| I1 | IN-50 ~ 62 | Tín hiệu dòng điện đầu vào |
| CM | Chân chung cho các tín hiệu Analog đầu vào |
Cầu đấu ra (Outputs)
| Ký hiệu | Hàm cài đặt liên quan | Mô tả/Mặc định |
| A1/B1/C1 | OU-31 | Relay ngõ ra 1
Mặc định: Lỗi (Trip) |
| A2/C2 | OU-33 | Relay ngõ ra 2
Mặc định: Chạy (Run) |
| AO | Đầu ra điện áp
Mặc định: Tần số ngõ ra (Frequency) |
|
| 24 | Nguồn cấp 24V | |
| S+/S- | Truyền thông RS-485 |
Hướng dẫn cài đặt chi tiết LS G100 Series
Reset biến tần LS G100 Series về thông số mặc định của nhà sản xuất

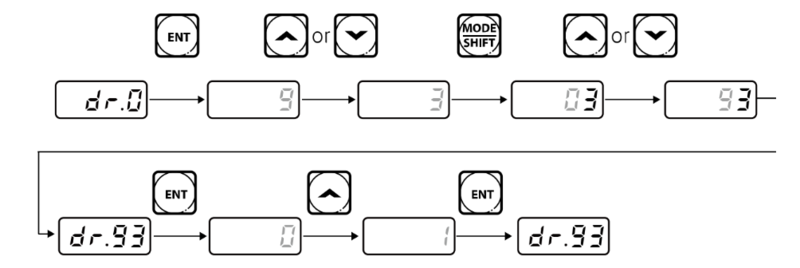

- Bước 1: Vào nhóm hàm chính dr.0.
- Bước 2: Chuyển đến hàm dr.93.
- Bước 3: Nhấn ENT để vào hàm dr.93. Sau đó, chuyển giá trị dr.93 = 1. Nhấn ENT để lưu giá trị.
- Bước 4: Biến tần đã reset về thông số mặc định.
Trước khi cài đặt biến tần, bạn cần reset lại để tránh biến đã được nhà sản xuất cài đặt. Trong trường hợp các hàm cài đặt khống chế lẫn nhau hoặc xảy ra sự cố khi cài đặt, bạn cũng cần reset lại biến tần.
Các hàm cơ bản khi cài đặt biến tần LS G100
| Hàm | Giải thích | Giá trị | Lưu ý |
| ACC | Thời gian tăng tốc | 00.00 | - Cần chỉnh thời gian tăng tốc phù hợp với loại động cơ để tránh trường hợp biến tần báo lỗi. |
| DEC | Thời gian giảm tốc | 00.00 | - Cần chỉnh thời gian giảm tốc phù hợp với loại động cơ để tránh trường hợp biến tần báo lỗi. - Nếu yêu cầu dừng nhanh, cần lắp thêm điện trở xả để tránh hư hỏng linh kiện trong biến tần. |
| Drv | Nguồn lệnh chạy | 0: Chạy dừng bằng bàn phím trên biến tần 1: Chạy dừng bằng công tắc ngoài (Fx/Rx-1) 2: Chạy dừng bằng công tắc ngoài (Fx/Rx-2) 3: Truyền thông RS485 4: Fieldbus |
|
| Frq | Nguồn thay đổi tần số | 0: Thay đổi tần số bằng bàn phím trên biến tần (KeyPad-1) 1: Thay đổi tần số bằng bàn phím trên biến tần (KeyPad-2) 2: Thay đổi tần số bằng giá trị analog từ chân V1 (biến trở ngoài) 4: Thay đổi tần số bằng chiết áp (Volume) trên biến tần. 5: I2 6. Truyền thông RS485 8: Fieldbus |
Các hàm cài đặt thông số cho động cơ
| Hàm | Giải thích | Cài đặt |
| dr.14 | Công suất động cơ | Cài đặt dựa vào các thông số cụ thể của từng loại động cơ. |
| bA.11 | Số cực | |
| bA.12 | Tần số trượt định mức | |
| bA.11 | Dòng điện định mức | |
| bA.11 | Điện áp định mức |
Cài đặt tần số tối đa điều khiển trên biến tần LS G100 Series
- Bước 1: Vào nhóm hàm chính dr.0.
- Bước 2: Chuyển đến hàm dr.20.
- Bước 3: Nhấn ENT để vào hàm dr.20. Sau đó, nhập giá trị tần số tối đa mong muốn. Nhấn ENT để lưu giá trị.
Cài đặt biến tần LS G100 Series điều khiển động cơ ngay khi bật nguồn
- Bước 1: Vào nhóm hàm chính Ad.0.
- Bước 2: Chuyển đến hàm Ad.10.
- Bước 3: Nhấn ENT để vào hàm Ad.10. Sau đó, chuyển giá trị Ad.10 = 1 (Power-on Run). Nhấn ENT để lưu giá trị.
Những lưu ý khi cài đặt biến tần LS G100
- Am hiểu về công nghệ điện và điều khiển: Biến tần là thiết bị phức tạp, hơn nữa, mỗi nhà sản xuất lại có hướng dẫn cài đặt khác nhau. Bởi vậy, nếu chưa có sự hiểu biết sâu sắc về các nguyên lý hoạt động của biến tần, các kiến thức nền tảng về điện, bạn nên tìm đến các kỹ thuật viên chuyên nghiệp để cài đặt biến tần.
- Đặc thù của ứng dụng: Độ phức tạp của ứng dụng có ảnh hưởng đến quá trình cài đặt biến tần. Vì vậy, cần tìm hiểu chính xác yêu cầu của ứng dụng như tốc độ, vị trí, tích hợp giữa nhiều biến tần để có cách cài đặt thiết bị phù hợp.
- Hỗ trợ phần mềm và tài liệu hướng dẫn: Nhà sản xuất LS thường cung cấp các phần mềm và tài liệu hướng dẫn cài đặt đi kèm để hỗ trợ việc cài đặt biến tần từng loại. Nghiên cứu và ứng dụng vào thực tế sẽ giúp quá trình cài đặt biến tần của bạn được thuận lợi hơn.
Etinco đã hướng dẫn bạn cách cài đặt biến tần LS G100 Series. Một lần nữa, chúng tôi khuyến cáo bạn nên tìm đến sự trợ giúp của các kỹ thuật viên chuyên nghiệp nếu chưa trang bị đủ kiến thức chuyên môn về biến tần. Để tìm hiểu các kiến thức khác liên quan đến biến tần, vui lòng truy cập: https://etinco.vn/tin-tuc/.
