VCm là loại dây điện phổ biến trong mạng điện gia đình với chức năng truyền tải điện và kết nối các thiết bị tiêu thụ điện. Vậy dây điện VCm là gì? Cấu tạo và ứng dụng như thế nào? Mời bạn tìm hiểu qua bài viết sau.

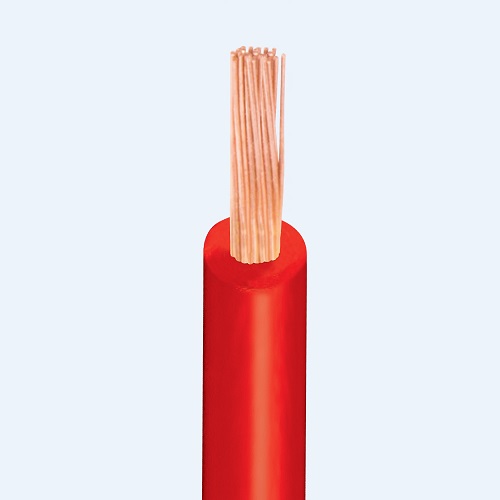

Dây điện VCm là gì?
Dây điện VCm là loại dây đơn mềm, có lõi dẫn điện được cấu thành từ nhiều sợi đồng nhỏ xoắn bện lại với nhau, đảm bảo khả năng kết nối chặt chẽ so với loại dây đơn cứng.
Ký hiệu VCm biểu thị loại dây điện này có lớp cách điện của vỏ bảo vệ ngoài cùng bằng PVC, hoạt động ở cấp điện áp tiêu chuẩn là 250V nên được ứng dụng rộng rãi trong hệ thống điện dân dụng hoặc công nghiệp nhẹ, đặc biệt là lắp đặt tại các bảng điện, kết nối thiết bị điện trong gia đình.
Dây điện VCm được phân thành nhiều loại khác nhau, căn cứ vào tiết diện ruột dẫn như: 0.5mm2, 1mm2, 1.5mm2, 2.5mm2, 4mm2, 6mm2.
Tương tự dây cáp CV nói chung, dây điện VCm cũng được thiết kế và sản xuất theo tiêu chuẩn QCVN 04: 2009 của Bộ Khoa học Công nghệ và Ứng dụng, phù hợp để truyền tải điện năng trong trạng thái lắp đặt cố định.
Cấu tạo và đặc tính kỹ thuật của dây điện VCm

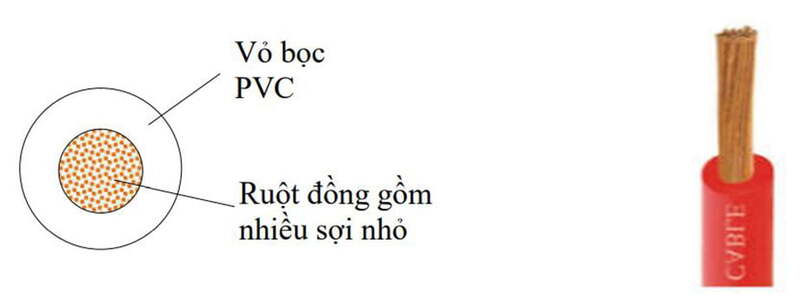

Dây điện VCm có cấu tạo khá đơn giản với 2 thành phần chính là lõi dẫn và vỏ bảo vệ.
- Lõi dẫn điện: Là tập hợp của nhiều sợi đồng nhỏ (thường là 24 sợi) có đặc tính dẫn điện tốt và mềm dẻo.
- Vỏ bảo vệ: Làm từ nhựa PVC có khả năng cách điện và chống chịu tác động cơ học. Tuy nhiên, khả năng chịu nhiệt của PVC thấp hơn nhiều so với XLPE.
Với cấu tạo đơn giản như vậy, dây điện VCm phải được thiết kế theo các tiêu chuẩn sau đây để đảm bảo khả năng truyền dẫn và cách điện:
- TCVN 6610 – 3: Tiêu chuẩn áp dụng cho cáp điện không có vỏ bọc, cách điện bằng PVC, dùng để lắp đặt cố định.
- TCVN 6612: Tiêu chuẩn quy định cho ruột dẫn của cáp cách điện.
- AS/NZS 5000.1: Tiêu chuẩn của Úc và New Zealand quy định chung về cáp điện lực hạ thế.
Các tiêu chuẩn trên cũng quy định đặc tính kỹ thuật điển hình của dây đơn mềm như sau:
- Ruột dẫn: Dạng đồng mềm, gồm nhiều sợi nhỏ xoắn lại với nhau (cấp 5).
- Cách điện: Nhựa PVC (Polyvinylchloride).
- Điện áp: 250V
- Nhiệt độ làm việc bình thường: 70°C.
- Màu sắc: Đỏ, vàng, đen, trắng, xanh lá sọc vàng
- Phù hợp lắp đặt cố định hoặc trong môi trường được bảo vệ.
Ưu, nhược điểm của dây điện VCm
Ưu điểm
- Mềm dẻo, dễ uốn cong: Phần lõi của dây VCm làm từ đồng mềm nên dễ uốn hơn dạng đồng cứng, phù hợp lắp đặt trong khu vực có không gian hạn chế hoặc các địa hình phức tạp.
- Tuổi thọ cao: Lớp vỏ PVC có khả năng chống chịu va đập và một số tác động từ môi trường nên ít phải bảo trì, thay mới.
- Đa dạng mẫu mã: Dây điện VCm có tiết diện đa dạng, màu sắc phong phú nên phù hợp với nhiều ứng dụng khác nhau.
- Giá thành hợp lý: VCm có giá thành phải chăng hơn so với rất nhiều loại dây cáp điện khác.
Nhược điểm
- Khả năng chịu nhiệt kém hơn so với loại dây có lớp cách điện XLPE.
- Có khả năng sinh khói độc khi cháy.
- Hoạt động ở điện áp thấp nên ứng dụng bị hạn chế.
- Không phù hợp lắp đặt ngoài trời.
Ứng dụng của dây điện VCm
Dây điện VCm được thiết kế để lắp đặt cố định nên ứng dụng cụ thể của loại dây điện này gồm:
- Hệ thống điện dân dụng: Dùng để cung cấp điện năng cho hệ thống chiếu sáng, công tắc, ổ cắm và kết nối các thiết bị điện trong gia đình.
- Hệ thống điện công nghiệp: Dùng để đi dây trong các bảng điện phân phối, truyền tải điện cho hệ thống điện nhẹ tại các khu công nghiệp, nhà máy.
Ngoài ra, VCm còn được dùng làm dây kết nối trong ô tô, xe máy và các thiết bị điện tử.

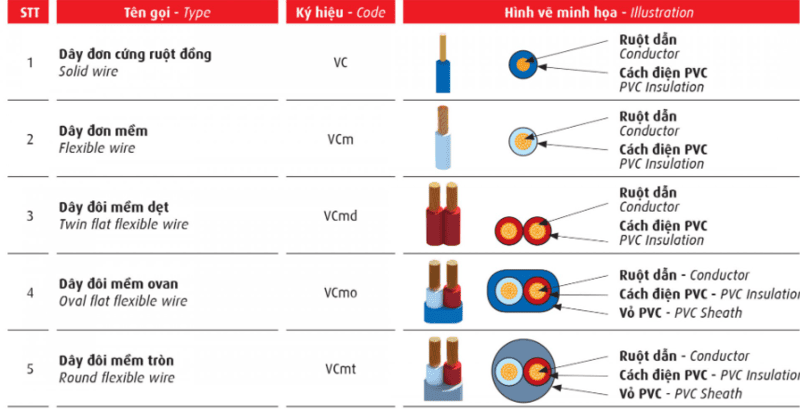

Phân biệt dây điện VCm với VCmd, VCmx, VCmo, VCmt
Đây đều là những loại dây điện thuộc nhóm dây cáp điện hạ thế CV có cấu trúc đặc trưng ruột đồng - cách điện PVC, phù hợp để lắp đặt trong nhà. Sự khác biệt giữa các các loại dây này thể hiện chủ yếu ở cấu trúc:
- VCm: Có dạng dây đơn mềm với phần ruột là tập hợp của nhiều sợi đồng nhỏ.
- VCmd: Dạng dây đôi mềm dẹt gồm 2 ruột dẫn bằng đồng mềm được bọc cách điện PVC riêng nhưng có chung lớp vỏ bảo vệ bên ngoài được chế tạo kiểu dây dẫn 2 ruột.
- VCmx: Dây đôi mềm xoắn, bản chất là 2 dây VCm xoắn lại với nhau.
- VCmo: Dây đôi mềm oval, gồm 2 dây VCm đặt song song và chung lớp vỏ bảo vệ PVC hình oval.
- VCmt: Dây đôi mềm tròn (còn được gọi là CVVm), gồm 2 dây VCm đặt song song, chung lớp vỏ bọc PVC hình tròn.
Mua dây điện VCm giá tốt, chính hãng tại Etinco
Etinco hiện là đại lý cấp 1 của các thương hiệu dây cáp điện nổi tiếng trên thị trường như Cadisun, Cadivi, Trần Phú, GoldCup… Trong đó, dòng dây đơn mềm được chúng tôi phân phối rất được ưa chuộng trong các công trình dân dụng khắp cả nước với nhiều mẫu mã, chủng loại, tiết diện khác nhau.
Tin chọn dây điện VCm tại Etinco, quý khách hàng sẽ nhận được sản phẩm chính hãng và mới 100%, đi kèm là các chứng nhận liên quan đến chất lượng sản phẩm và chính sách giá, chiết khấu hấp dẫn nhất thị trường.
Quý khách có nhu cầu mua dây điện đơn mềm giá tốt, chính hãng, vui lòng liên hệ:
- Điện thoại: 0904 99 88 77
- Email: kd@etinco.vn
- VP Miền Bắc: 33 BT5, KĐT mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
- VP Miền Nam: Số 19 Lý Văn Phức, Tân Định, TP Hồ Chí Minh
Một số câu hỏi về dây điện VCm là gì?
Câu hỏi 1: Dây điện VCm thường có những loại nào?
Trả lời: Ngoài cách phân loại liên quan đến tiết diện, dây điện đơn mềm còn thường được chia thành 2 loại phổ biến là dây đơn mềm (1 lõi) và dây đôi mềm (2 lõi).
Câu hỏi 2: Dây điện VCm có được sử dụng cho các thiết bị công suất lớn không?
Trả lời: Không. Dây điện VCm hoạt động ở cấp điện áp 0.6/1kV, mức tiêu chuẩn là 250V nên chỉ phù hợp với các thiết bị điện dân dụng hoặc công nghiệp nhẹ. Với các thiết bị công suất lớn nên ưu tiên sử dụng dây cáp có tiết diện lớn và khả năng chịu tải cao hơn.
