Thị trường hiện nay xuất hiện đa dạng nhiều loại dây cáp điện, trong đó, dây điện nhiều lõi vẫn là lựa chọn có tính phổ biến nhất nhờ khả năng linh hoạt, đa dạng chủng loại, mẫu mã và tương thích với nhiều hệ thống. Tìm hiểu chi tiết về đặc điểm, phân loại của dây điện nhiều lõi trong bài viết sau.

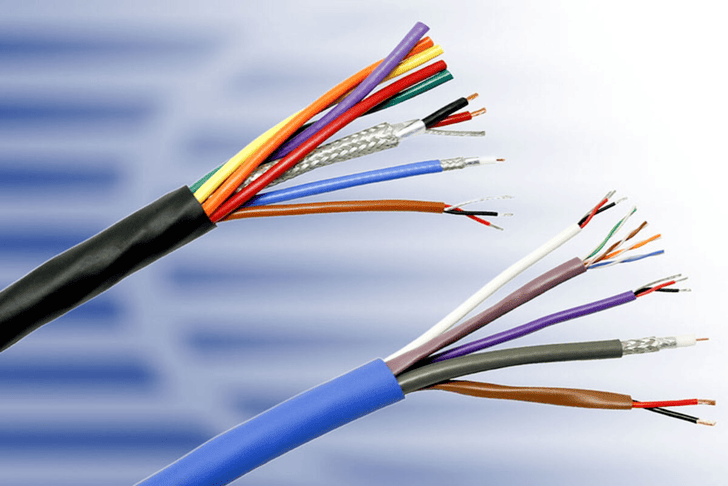

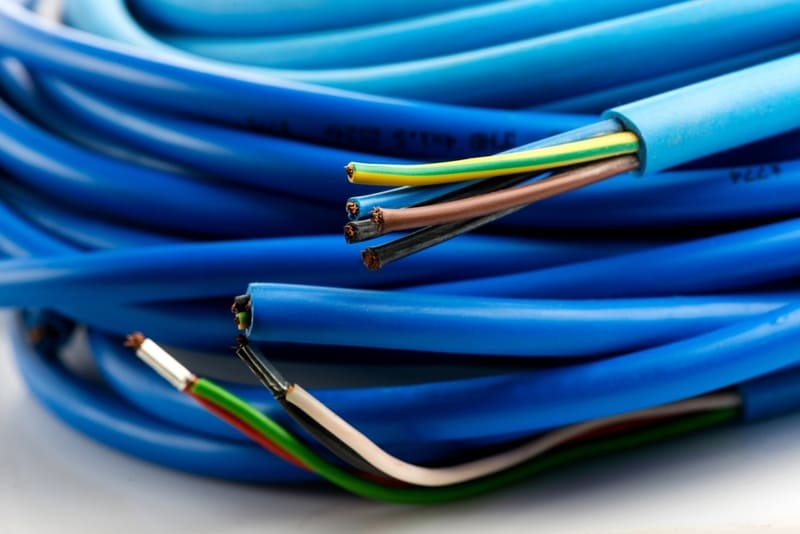

Dây điện nhiều lõi là gì?
Dây điện nhiều lõi là loại dây cáp điện có từ 2 lõi dẫn điện trở lên, đa phần mỗi lõi đều được bọc cách điện riêng biệt bằng PVC hoặc XLPE với lớp vỏ ngoài cùng là nhựa PVC. Dây điện này có đặc tính mềm dẻo, dễ uốn nắn, dễ đấu nối, độ bền kéo cao và có khả năng dẫn nhiệt tốt hơn so với dây đơn lõi. Nhờ đặc tính linh hoạt và bền bỉ, dây điện đa lõi là lựa chọn tối ưu cho các ứng dụng yêu cầu chịu tải cao, thường xuyên phải chuyển động, uốn cong hoặc lắp đặt trong môi trường có địa hình phức tạp.
Dây điện nhiều lõi có những ưu điểm như sau:
- Tính linh hoạt cao: Có khả năng uốn cong theo nhiều địa hình và dễ dàng điều chỉnh, di chuyển nên phù hợp để đi âm tường trong các ống gen hoặc các ứng dụng yêu cầu chuyển động lặp đi lặp lại.
- Đảm bảo hiệu suất: Tập hợp từ 2 lõi dẫn trở lên nên phần ruột dẫn của dây điện nhiều lõi có khoảng không để dòng điện chảy qua một cách an toàn, giảm thiểu lượng nhiệt sinh ra do hiện tượng Joule. Từ đó đảm bảo hiệu suất truyền tải điện của dây điện cả trong ứng dụng có dòng tải cao.
- Giảm hiệu ứng bề mặt: Dây điện nhiều lõi được ưu tiên sử dụng trong dòng điện xoay chiều để giảm hiệu ứng bề mặt - hiện tượng khiến dòng điện tập trung ở vỏ bọc dây dẫn, là nguyên nhân gây ra tổn thất năng lượng.
Tuy nhiên, loại dây điện này cũng có một số nhược điểm như:
- Dễ bị ăn mòn: Dây đồng dạng xoắn nhiều sợi dễ bị ăn mòn hơn dây đơn lõi, khiến hiệu suất dẫn điện và tuổi thọ dây dẫn bị giảm. Vì thế khi lắp đặt ngoài trời nên ưu tiên lựa chọn các loại vật liệu cách điện như TPE, cao su, PUR,...
- Khả năng dẫn dòng thấp: Khoảng trống giữa lõi dẫn điện của cáp nhiều lõi làm giảm khả năng dẫn dòng so với loại đơn lõi có cùng tiết diện.
- Sụt áp nhiều hơn: Dây điện nhiều lõi có thể gây nhiễu tín hiệu trong ứng dụng truyền thông tần số cao, với tỷ lệ suy giảm từ 20-50%. Ngoài ra, tình trạng sụt áp ở cáp đa lõi sẽ xảy ra thường xuyên hơn so với cáp 1 lõi, nhất là khi truyền tải dòng điện đi xa.
Cấu tạo của dây điện nhiều lõi
Dây điện nhiều lõi có cấu tạo cơ bản gồm 3 thành phần chính là lõi dẫn, lớp cách điện và lớp vỏ bảo vệ.
- Lõi dẫn điện: Tập hợp nhiều lõi dẫn, mỗi lõi lại gồm nhiều sợi đồng hoặc nhôm xoắn bện với nhau, được bọc lớp cách điện riêng biệt để tăng độ bền và tính an toàn.
- Lớp cách điện: Vật liệu chính là nhựa PVC hoặc XLPE, mỗi lõi sẽ sử dụng một màu cách điện khác nhau để thuận tiện cho quá trình đấu nối.
- Lớp vỏ bảo vệ: Thường có màu đen, vật liệu chủ yếu là PVC, có nhiệm vụ bảo vệ lõi dẫn trước các tác động cơ học, yếu tố môi trường hoặc động vật gặm cắn.
Các loại dây điện nhiều lõi phổ biến trên thị trường
Dây điện có từ 2 lõi trở lên được xếp vào nhóm dây điện nhiều lõi. Trên thị trường hiện nay có 4 loại dây điện đa lõi được sử dụng nhiều nhất là dây điện 2 lõi, dây điện 3 pha 4 lõi, dây điện 3 lõi và dây điện mềm nhiều lõi.

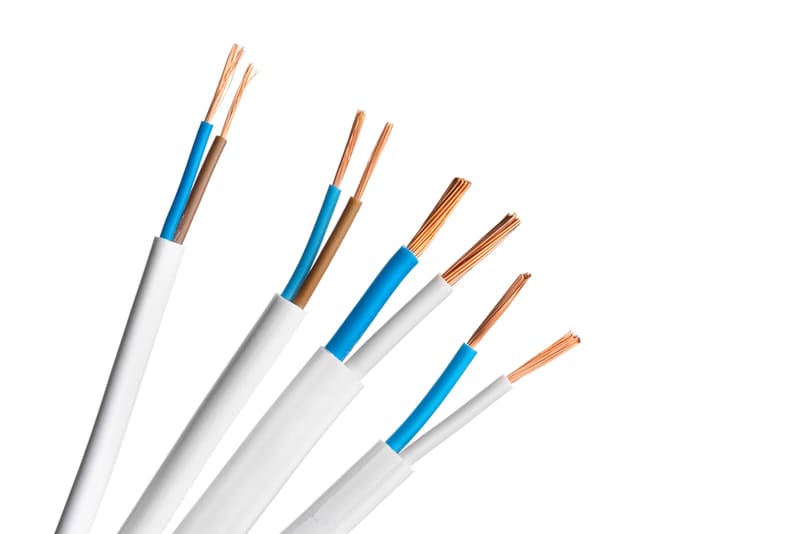

Dây điện 2 lõi
Dây điện 2 lõi hay còn gọi là dây điện đôi mềm (dây điện VCm) gồm 2 lõi dẫn điện đặt song song, có lớp cách điện riêng biệt, thường được ứng dụng rộng rãi trong hệ thống điện dân dụng hoặc công nghiệp nhẹ, đặc biệt là lắp đặt tại các bảng điện, kết nối thiết bị điện trong gia đình.
Loại này có tính mềm dẻo, dễ uốn cong, giá thành hợp lý, được thiết kế để đi dây cố định nên không phù hợp lắp đặt ngoài trời.

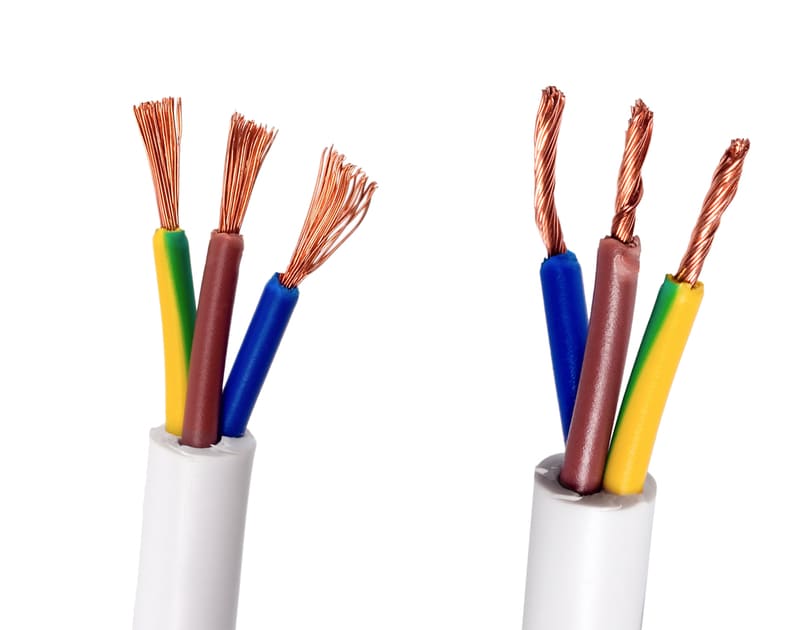

Dây điện 3 lõi
Dây điện 3 lõi tức là phần ruột dẫn được cấu thành từ 3 lõi đồng hoặc nhôm với lớp vỏ cách điện từ PVC hoặc XLPE. Đây là loại dây điện nhiều lõi có tính phổ biến nhất hiện nay trong các hệ thống 3 pha có tính cân bằng, thường được sử dụng cho các nhà xưởng, khu công nghiệp, để truyền tải điện năng các thiết bị công suất lớn.
Ngoài ra, dây điện 3 lõi còn được dùng như dây dẫn, đấu nối nhiều thiết bị điện tử trong lĩnh vực giải trí như rạp chiếu phim, hòa nhạc… Đặc biệt, khi sử dụng với dữ liệu và AV, dây 3 lõi còn có tác dụng giảm thiểu tình trạng tắc nghẽn khi truyền tải nên phù hợp với các ứng dụng công nghệ hoặc các ứng dụng có không gian hạn chế như máy bay.

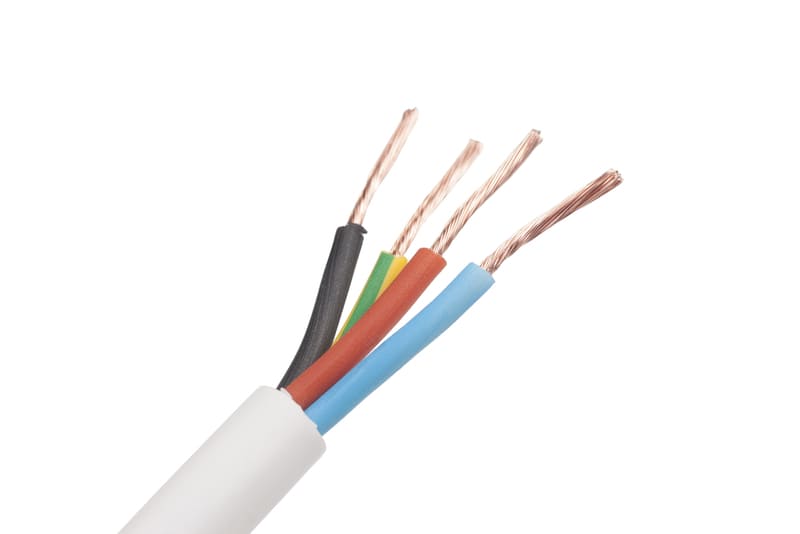

Dây điện 4 lõi
Dây điện 4 lõi là lựa chọn ưu tiên trong các trạm cao áp hoặc hệ thống điện 3 pha 4 lõi cho các thiết bị công suất lớn. Trong đó, dây thứ 4 là dây trung tính có nhiệm vụ bảo vệ chạm đất, loại bỏ từ trường trong trường hợp dòng điện mất cân bằng.
Dây điện 4 lõi được quy ước màu dây các pha như sau:
- Pha 1: Màu đỏ
- Pha 2: Màu trắng hoặc vàng
- Pha 3: Màu xanh dương
- Dây trung tính: Màu đen.

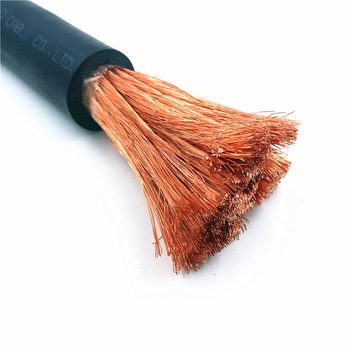

Dây điện mềm nhiều sợi
Đây là loại dây có phần ruột dẫn là tập hợp của nhiều sợi đồng hoặc đồng pha nhôm nhỏ bện chặt lại với nhau giúp tăng độ mềm dẻo cho dây. Ưu điểm của dây mềm nhiều sợi là khả năng dẫn điện tốt, chịu được tải lớn, bền bỉ trong quá trình hoạt động và dễ dàng đấu nối nên được ứng dụng rộng rãi từ điện dân dụng đến công nghiệp, nhất là trong các nhà máy sản xuất thiết bị di động, rô bốt và hệ thống âm thanh - truyền tải tín hiệu.

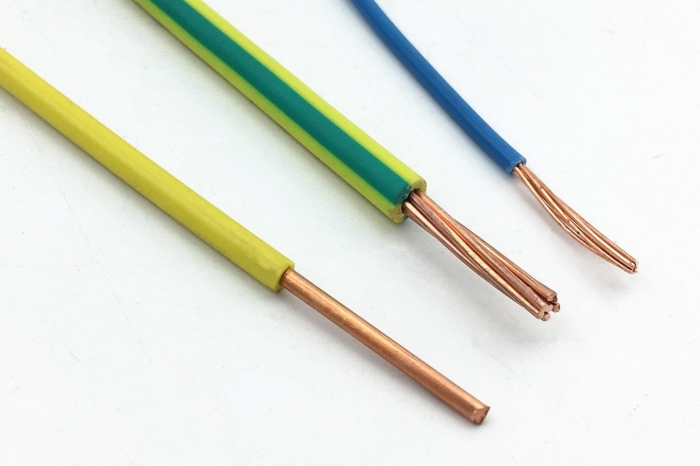

Cần phân biệt rõ, dây đơn cũng có dạng 1 lõi nhiều sợi. Tuy nhiên xét về độ mềm dẻo và tính linh hoạt, dây điện mềm nhiều sợi vẫn là lựa chọn tối ưu hơn dây điện 1 lõi nhiều sợi.
So sánh dây điện nhiều lõi với 1 lõi
Có cùng chức năng truyền tải điện và kết nối các thiết bị điện nhưng dây điện nhiều lõi và dây điện 1 lõi có sự khác biệt lớn ở số lõi dẫn điện. Yếu tố này quyết định đến sự khác nhau giữa 2 loại dây ở nhiều tiêu chí như: cấu tạo, ưu nhược điểm và ứng dụng.
Cụ thể cách phân biệt dây điện nhiều lõi với 1 lõi có trong bảng so sánh sau đây:
| Tiêu chí | Dây điện nhiều lõi | Dây điện 1 lõi |
| Cấu tạo | - Từ 2 lõi dẫn điện trở lên
- Mỗi lõi dẫn điện được bọc cách điện riêng biệt, chung lớp vỏ bảo vệ |
- Chỉ có 1 lõi dẫn điện, bọc 1 lớp cách điện
- Có dạng lõi cứng và dây điện 1 lõi nhiều sợi |
| Ưu điểm | - Có độ mềm dẻo, độ bền kéo cao nên dễ dàng uốn xoắn, điều chỉnh trong các ứng dụng yêu cầu chuyển động linh hoạt
- Khoảng không giữa các sợi dẫn giúp dòng điện chảy qua phần lõi một cách an toàn, hạn chế tình trạng sinh nhiệt - Giảm hiệu ứng bề mặt nên giảm tổn thất điện áp |
- Thiết kế 1 đường dẫn nên hạn chế việc mất kết nối trong quá trình truyền tải điện
- Mật độ của vật liệu dẫn điện lớn hơn dây điện nhiều lõi nên tải được dòng điện lớn hơn - Cấu trúc vững chắc nên độ bền cao, hoạt động ổn định cả trong môi trường khắc nghiệt - Điện trở thấp hơn, kéo theo độ sụt áp đường dây truyền tải đi xa thấp |
| Nhược điểm | - Có nguy cơ bị ăn mòn cao hơn
- Khả năng dẫn dòng thấp hơn dây điện 1 lõi - Tình trạng sụt áp cao hơn dây điện đơn lõi |
- Thiếu tính linh hoạt, bị hạn chế về độ mềm dẻo, khó uốn cong
- Dễ bị nứt gãy khi lắp đặt trong môi trường có tính rung động mạnh - Hiệu ứng bề mặt xảy ra ở dây đơn khiến dòng điện tập trung ở vỏ dây dẫn, làm giảm hiệu suất truyền tải |
| Ứng dụng | - Cung cấp năng lượng cho thiết bị điện công suất lớn
- Kết nối thiết bị điện tử, thiết bị âm thanh - Ứng dụng truyền tải dữ liệu |
- Truyền tải điện năng cho thiết bị gia dụng trong hệ thống điện dân dụng
- Lắp đặt trong tủ điều khiển, hệ thống tự động hóa - Hệ thống viễn thông, truyền hình |
Lý do dây điện nhiều lõi được ưa chuộng trên thị trường
Dây điện nhiều lõi có tính linh hoạt cao hơn dây điện đơn lõi cả về đặc điểm và khả năng ứng dụng. Dưới đây là 2 lý do khiến loại dây này được sử dụng phổ biến trong nhiều hệ thống điện.
Dễ tuốt, dễ dàng đấu nối
Các công trình, dự án thường có nhiều địa hình khác nhau nên việc đấu nối dây điện là không thể tránh khỏi. Việc đấu nối này không chỉ phải tuân thủ đúng kỹ thuật điện mà còn cần phù hợp với sơ đồ hệ thống điện.
So sánh với dây điện đơn lõi, việc tuốt bỏ lớp vỏ bảo vệ của dây điện nhiều lõi đơn giản hơn nhiều. Chỉ cần cắt bỏ được lớp vỏ ngoài, bạn dễ dàng tuốt được lớp vỏ cách điện bên trong. Việc chứa nhiều lõi dẫn đồng hoặc nhôm dạng mềm cũng cho phép dây điện nhiều lõi kết nối chặt chẽ hơn.
Khả năng dẫn điện ổn định, hạn chế sinh nhiệt
Dây điện nhiều lõi có phần lõi dẫn làm từ đồng và nhôm tinh khiết lên đến 99%, cho khả năng dẫn điện ổn định. So với loại dây đơn có cùng tiết diện, dây nhiều lõi có diện tích tổng bề mặt các sợi dẫn lớn hơn, giúp tăng khả năng truyền tải điện trong các ứng dụng khắc nghiệt.
Bên cạnh đó, khoảng không giữa các lõi dẫn giúp dòng điện di chuyển một cách an toàn, giảm tình trạng sinh nhiệt trên bề mặt dây dẫn, từ đó hạn chế được hiệu ứng bề mặt là một trong những nguyên nhân gây ra tổn thất điện áp.
Mua dây điện nhiều lõi chính hãng, giá tốt tại Etinco
Etinco tự hào là nhà phân phối chính hãng dây cáp điện nhiều lõi đến từ nhiều thương hiệu uy tín như Cadisun, Cadivi, Goldcup, Trần Phú. Với kinh nghiệm gần 15 năm thành lập và phát triển, chúng tôi cam kết cung cấp sản phẩm chính hãng và mới 100%, cùng chính sách giá và hệ số chiết khấu hấp dẫn nhất thị trường.
Ngoài ra, với đội ngũ chăm sóc khách hàng tận tâm, chuyên nghiệp và đội ngũ chuyên gia đã có nhiều năm hợp tác với các đơn vị Điện lực, chúng tôi đáp ứng được yêu cầu tư vấn và cung cấp các giải pháp chất lượng điện từ việc chọn lựa, dự báo và kiểm soát các vấn đề kỹ thuật liên quan đến dây điện nhiều lõi phù hợp với từng công trình.
Quý khách hàng có nhu cầu chọn mua dây điện nhiều lõi từ Etinco, liên hệ ngay:
- Điện thoại: 0904 99 88 77
- Email: kd@etinco.vn
- VP Miền Bắc: 33 BT5, KĐT mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
- VP Miền Nam: Số 19 Lý Văn Phức, Tân Định, TP Hồ Chí Minh
Câu hỏi thường gặp về dây điện nhiều lõi
Câu hỏi 1: Dây điện 1 lõi hay dây điện nhiều lõi an toàn hơn?
Trả lời: Thực tế, bất kỳ loại dây điện nào cũng tiềm ẩn mối nguy hiểm mất an toàn điện nếu không được đấu nối, sử dụng đúng kỹ thuật. Tuy nhiên, nếu xét ở cấu trúc, dây điện nhiều lõi có bọc cách điện riêng cho từng lõi nên tăng khả năng cách điện cho dây. Cùng với đó, việc nhiều lõi cũng cho phép các kết nối điện chặt chẽ hơn, giảm thiểu nguy cơ hở điện, chập mạch.
Câu hỏi 2: Dây điện nhiều lõi hay 1 lõi có độ bền cơ học cao hơn?
Trả lời: Dây điện nhiều lõi chứa nhiều sợi đồng hoặc nhôm dạng mềm nên dễ dàng uốn nắn, vặn xoắn. So với dây đơn lõi cứng hơn, khó uốn cong hoặc dễ bị gãy ngầm khi uốn nhiều lần, dây điện nhiều lõi có độ bền cơ học cao hơn.
Trên đây, chúng tôi đã giới thiệu đến bạn thông tin tổng hợp về dây điện nhiều lõi. Tuy có nhiều ưu điểm hơn so với dây điện 1 lõi nhưng bạn nên xem xét về tính phù hợp với hệ thống, môi trường lắp đặt và ngân sách trước khi lựa chọn các loại dây cáp điện.
