Contactor 3 pha là thiết bị không thể thiếu trong các hệ thống điện công nghiệp, giúp điều khiển mạch điện và bảo vệ các thiết bị động lực. Nhưng bạn đã hiểu rõ về cấu tạo, nguyên lý hoạt động và ứng dụng của contactor 3 pha trong thực tế? Hãy đọc ngay bài viết của Etinco để tìm hiểu chi tiết về loại contactor này.
Contactor 3 pha là gì?

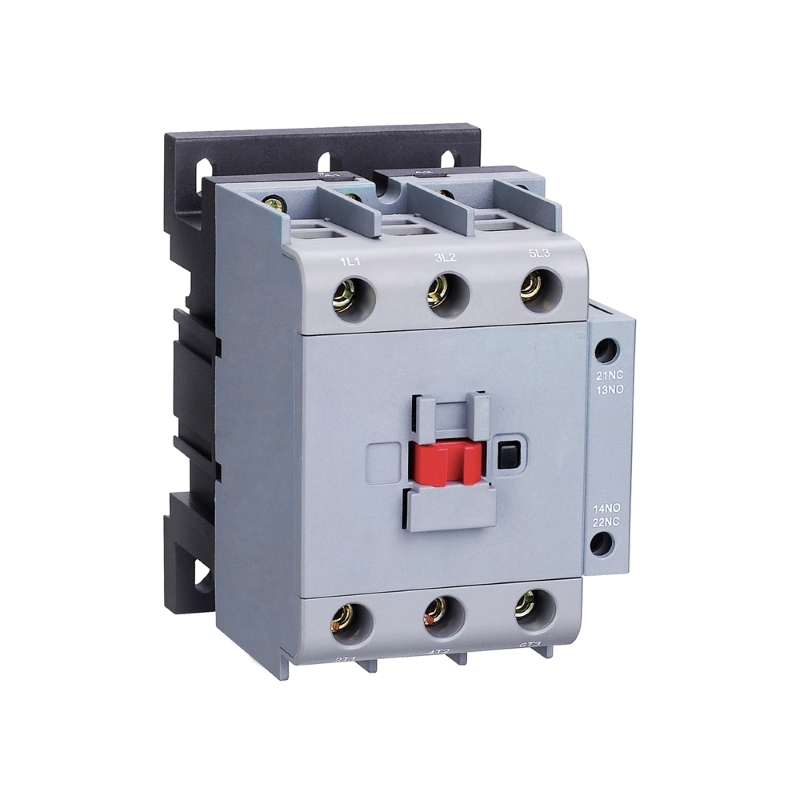

Contactor 3 pha là thiết bị điện được sử dụng để đóng cắt mạch điện động lực trong các hệ thống điện 3 pha công nghiệp. Thiết bị này hoạt động dựa trên cơ chế điện từ và có khả năng mang tải lên đến 600A với điện áp tối đa 500V. Loại contactor này có chức năng điều khiển đóng ngắt động cơ và bảo vệ hệ thống điện khi kết hợp với rơ le nhiệt.
Ngoài ra, loại contactor này còn được sử dụng trong các ứng dụng khác như điều khiển tụ bù, hệ thống chiếu sáng công nghiệp và điều khiển từ xa. Contactor 3 pha đóng vai trò quan trọng trong việc duy trì sự ổn định và an toàn cho các thiết bị điện trong môi trường công nghiệp.
Cấu tạo của contactor 3 pha
Contactor 3 pha là một thiết bị điện quan trọng trong các hệ thống điện công nghiệp, được sử dụng để điều khiển mạch điện 3 pha. Cấu tạo của contactor bao gồm nhiều thành phần chính như sau:
- Cuộn dây: Contactor 3 pha có ba cuộn dây độc lập, mỗi cuộn dây tương ứng với một pha điện (R, S, T), giúp tạo ra từ trường cần thiết để đóng mở tiếp điểm.
- Nam châm điện: Được tạo thành từ cuộn dây đồng quấn quanh lõi thép, giúp tạo ra lực từ khi có dòng điện đi qua. Hệ thống lò xo được gắn kèm để giúp tiếp điểm đóng mở nhanh chóng và chính xác.
- Cơ cấu cơ học: Bao gồm các bộ trục và lò xo, đảm bảo sự di chuyển chính xác của các tiếp điểm trong contactor. Nhờ vào cơ cấu này, tiếp điểm có thể đóng mở một cách đồng bộ và an toàn.
- Buồng dập hồ quang: Ngăn ngừa nhiệt độ cao gây cháy tiếp điểm, bảo vệ hệ thống và kéo dài tuổi thọ của thiết bị. Đây là bộ phận quan trọng giúp giảm thiểu thiệt hại trong quá trình đóng ngắt điện.
- Hệ thống tiếp điểm: Hệ thống bao gồm tiếp điểm chính và tiếp điểm phụ. Tiếp điểm chính cho phép dòng điện lớn chạy qua trong mạch động lực. Các tiếp điểm phụ thường được sử dụng trong mạch điều khiển với dòng điện nhỏ hơn, bảo vệ mạch điều khiển khỏi quá tải.
Xem thêm: Hướng dẫn cách đọc ký hiệu contactor trong bản vẽ và thực tế
Nguyên lý hoạt động của công tắc tơ 3 pha

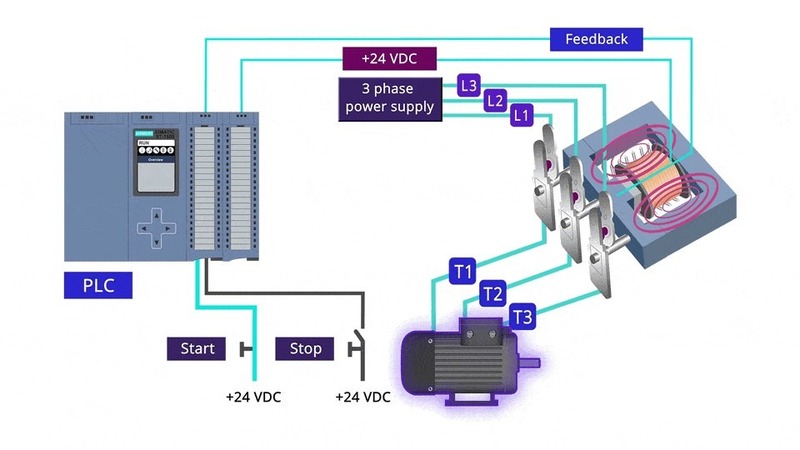

Contactor 3 pha hoạt động dựa trên cơ chế điện từ, trong đó cuộn dây (cuộn hút) đóng vai trò quan trọng trong việc điều khiển các tiếp điểm. Khi cuộn dây được cấp điện, thiết bị tạo ra một từ trường mạnh mẽ, hút lõi thép di động và đóng các tiếp điểm chính, cho phép dòng điện lớn đi qua mạch động lực. Đồng thời, các tiếp điểm phụ chuyển đổi trạng thái: tiếp điểm thường đóng mở ra và tiếp điểm thường mở đóng lại, điều này giúp điều khiển các mạch điều khiển với dòng điện nhỏ hơn.
Khi ngừng cấp điện cho cuộn dây, lực từ mất đi, lò xo đẩy lõi thép trở lại vị trí ban đầu, khiến các tiếp điểm chính mở ra và các tiếp điểm phụ trở về trạng thái ban đầu. Quá trình này đảm bảo việc đóng ngắt mạch điện một cách an toàn và hiệu quả.
Ứng dụng của contactor 3 pha
Các loại contactor 3 pha là thiết bị điện quan trọng, được ứng dụng rộng rãi trong nhiều lĩnh vực liên quan đến ngành điện và tự động hóa. Với khả năng điều khiển và bảo vệ các thiết bị động lực, contactor giúp tăng cường hiệu suất làm việc và đảm bảo an toàn cho các hệ thống điện công nghiệp và dân dụng.
Dưới đây là một số ứng dụng phổ biến của thiết bị:
- Khởi động sao – tam giác: Sử dụng contactor 3 pha để điều khiển chế độ vận hành của động cơ theo hai sơ đồ sao và tam giác, giúp tiết kiệm năng lượng và bảo vệ động cơ trong quá trình khởi động.
- Bảo vệ động cơ khỏi quá tải: Khi hệ thống xảy ra sự cố như quá tải dòng hoặc áp, contactor kết hợp với rơ le nhiệt sẽ tự động ngắt mạch, bảo vệ động cơ và các thiết bị điện.
- Điều khiển tụ bù: Trong các hệ thống điện công nghiệp, contactor điều khiển tụ bù giúp giảm thiểu công suất phản kháng, tối ưu hóa hiệu suất hoạt động của hệ thống.
- Tự động hóa dây chuyền sản xuất: Contactor 3 pha giúp tăng cường tự động hóa trong các dây chuyền sản xuất công nghiệp, từ việc điều khiển động cơ đến việc quản lý các thiết bị phụ trợ như quạt, máy bơm.
- Điều khiển thiết bị lớn: Contactor được sử dụng để điều khiển các thiết bị điện có công suất lớn như quạt công nghiệp, máy nén khí, hệ thống làm mát, đảm bảo hoạt động ổn định trong các môi trường công nghiệp.

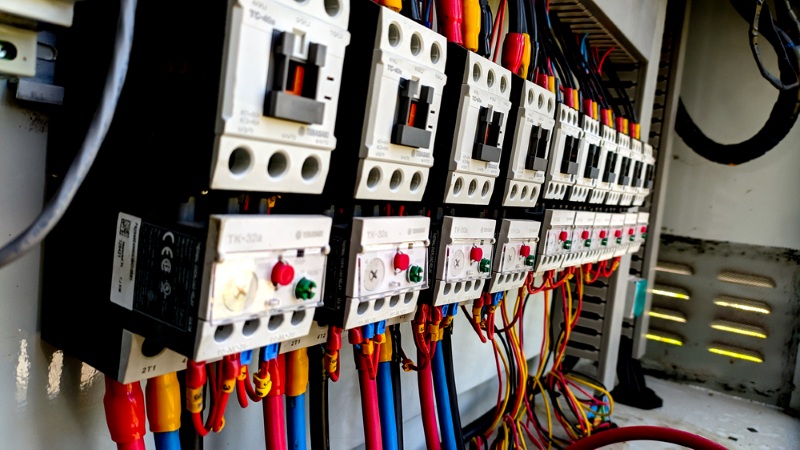

- Ứng dụng trong các công trình: Contactor 3 pha có mặt trong các tủ điện, bảng điện ở các tòa nhà văn phòng, bệnh viện, siêu thị, trung tâm thể thao, giúp kiểm soát và bảo vệ các thiết bị điện quan trọng trong các công trình xây dựng và nhà máy.
Đọc thêm: Contactor 1 pha là gì? Cấu tạo, nguyên lý hoạt động và chức năng
Mua contactor 3 pha LS, Hyundai, BTB giá tốt tại Etinco
Với 14 năm kinh nghiệm Etinco được biết đến là đơn vị cung cấp các dòng contactor 3 pha chính hãng từ các thương hiệu uy tín như LS, Hyundai, và BTB,... Chúng tôi mang đến giải pháp điều khiển mạch điện hiệu quả và an toàn cho hệ thống công nghiệp. Các sản phẩm tại Etinco luôn đảm bảo chất lượng vượt trội, đáp ứng nhu cầu của khách hàng về độ bền và hiệu suất cao. Khi mua hàng tại Etinco bạn sẽ nhận được nhiều ưu điểm hấp dẫn:
- Cam kết bảo hành lâu dài từ 1-2 năm, đảm bảo bảo hành 1-1.
- Giao hàng nhanh chóng với chính sách miễn phí vận chuyển.
- Cung cấp sản phẩm chính hãng, đạt chất lượng vượt trội trên thị trường.
- Đảm bảo hoàn tiền 100% nếu sản phẩm không đạt yêu cầu chất lượng.
- Sản phẩm đi kèm chứng chỉ CO, CQ, luôn sẵn có để cung cấp kịp thời.
Tham khảo dòng sản phẩm contactor LS Electric chính hãng đang được Etinco phân phối.
Trên đây là những thông tin cơ bản về contactor 3 pha, từ cấu tạo, nguyên lý hoạt động cho đến các ứng dụng phổ biến trong các hệ thống điện công nghiệp. Việc hiểu rõ các đặc điểm và công dụng của thiết bị này sẽ giúp bạn lựa chọn được sản phẩm phù hợp cho hệ thống của mình. Đừng quên khám phá thêm các dòng contactor chất lượng, chính hãng từ Etinco để đảm bảo an toàn và hiệu quả tối ưu cho mạch điện của bạn.
