Contactor 1 pha là thiết bị sử dụng cho hệ thống điện 1 pha với vai trò bảo vệ động cơ và thiết bị điện. Cùng Etinco tìm hiểu về cấu tạo, nguyên lý hoạt động và ứng dụng của contactor 1 pha.
Contactor 1 pha là gì?
Contactor 1 pha đóng vai trò là công tắc điều khiển việc đóng ngắt mạch của các thiết bị điện sử dụng trong hộ gia đình và sinh hoạt, chủ yếu hoạt động với dòng điện 1 pha có điện áp 220V hoặc 240V.
Contactor 1 pha được sử dụng như 1 thiết bị bảo vệ điện nhờ khả năng chịu dòng tải cao, có khả năng ngăn ngừa đoản mạch bên trong khi điện quá tải. Dòng contactor này có 1 tiếp điểm thường mở và không có tiếp điểm phụ. Tiếp điểm chính làm bằng đồng, dẫn điện tốt và chống chịu ăn mòn tốt.
Cấu tạo và nguyên lý hoạt động của contactor 1 pha

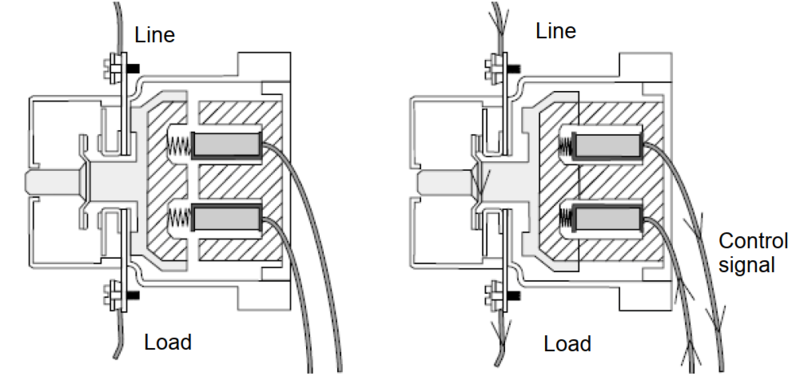

Cấu tạo của contactor 1 pha thường bao gồm 1 cuộn dây, 1 lò xo ở giữa đè trên cuộn dây và trên đỉnh lò xo có 1 lõi thép nhỏ. Lõi thép này là bộ phận linh động di chuyển lên xuống khi có nguồn điện đi qua. Vai trò của nó là tạo ra từ trường tốt hơn cho contactor 1 pha.
Khi có dòng điện chạy qua, cuộn dây sẽ tạo ra từ trường, hút lõi thép với bên tiếp điểm còn lại, cho phép contactor thực hiện chức năng đóng mạch. Ngược lại khi không có dòng điện đi qua, lò xo sẽ đẩy lõi thép trở về vị trí ban đầu, mạch điện lúc này được ngắt.
Ưu điểm của contactor 1 pha trong hệ thống điện
Contactor 1 pha có thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo dưỡng. Ngoài ra, thiết bị này còn có nhiều ưu điểm khác như:
- Bảo vệ thiết bị điện: Contactor có chức năng bảo vệ các thiết bị điện như công tắc và ổ cắm thông minh khỏi nguy cơ quá tải. Contactor 1 pha đảm bảo dòng điện đi qua các thiết bị điện không vượt quá giới hạn cho phép, từ đó gia tăng tuổi thọ của thiết bị.
- Dễ dàng lắp đặt và vận hành: Với thiết kế nhỏ gọn, cấu tạo đơn giản, contactor 1 pha dễ dàng đấu nối trong điện sinh hoạt gia đình.
- Đảm bảo an toàn: Contactor 1 pha có khả năng cách ly và cách điện, giúp đảm bảo an toàn cho người sử dụng và ngăn ngừa nguy cơ điện giật và sự cố điện.
- Đa ứng dụng: Thiết bị này được sử dụng trong nhiều ứng dụng khác nhau trong hệ thống điện dân dụng, chẳng hạn như điều khiển đèn, quạt, máy bơm nước, bình nóng lạnh, và nhiều thiết bị điện khác.
- Tiết kiệm năng lượng: Contactor 1 pha có thể điều chỉnh tự động bật/tắt theo thời gian hoặc nhiệt độ nên có khả năng tiết kiệm năng lượng và giảm hóa đơn tiền điện.
Xem thêm về dòng contactor 3 pha
Chức năng của contactor 1 pha
Contactor 1 pha có tác dụng điều chỉnh dòng điện trong 1 pha thuộc hệ thống điện 3 pha. Chức năng chính của thiết bị này là tạo hoặc ngắt kết nối dòng điện từ nguồn vào tải., được dùng cho nhiều loại thiết bị như hệ thống chiếu sáng, động cơ nhỏ, máy điều hòa không khí và tủ lạnh.
Contactor 1 pha cũng được sử dụng để điều khiển máy nén trong hệ thống HVAC (hệ thống sưởi, điều hòa không khí). Khi bộ điều nhiệt báo cần làm mát, contactor 1 pha sẽ cho phép dòng điện tới máy nén (trung tâm của hệ thống làm mát) và triển khai làm mát. Khi đạt nhiệt độ mong muốn, contactor sẽ ngắt điện tới máy nén và dừng quá trình làm mát.

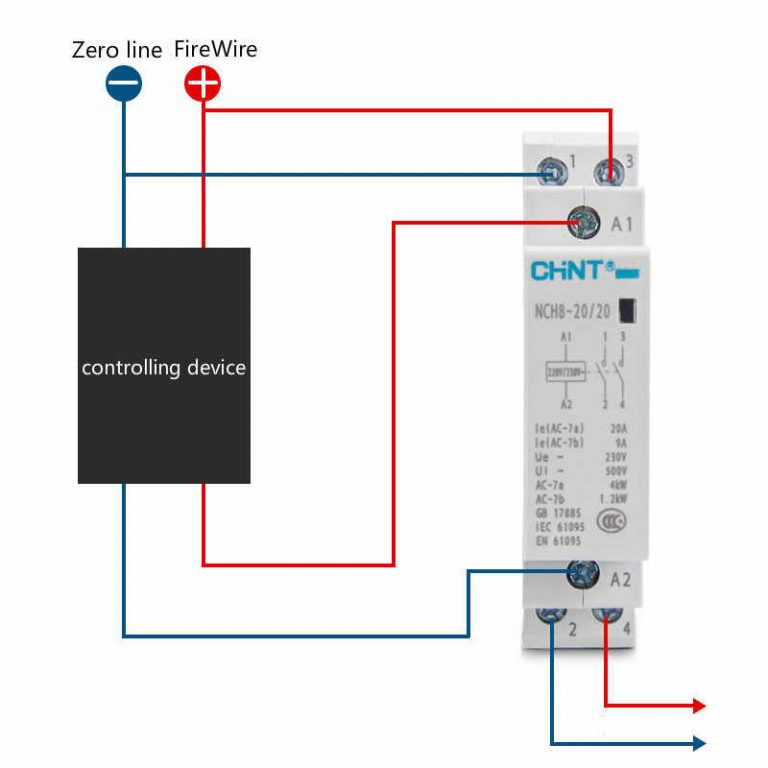

Hướng dẫn đấu dây cho contactor 1 pha
Để đấu dây cho contactor 1 pha an toàn và đảm bảo hiệu suất hoạt động của thiết bị, cần tuân thủ các bước cụ thể như sau:
- Chuẩn bị dụng cụ và vật liệu: Bao gồm contactor 1 pha, dây điện phù hợp, kìm cắt dây, kìm tuốt dây và vít để cố định dây.
- Tắt nguồn điện: Đây là nguyên tắc cần đảm bảo đầu tiên trong bất kỳ công đoạn sửa chữa hay bảo trì các thiết bị điện.
- Xác định các cực của contactor: Contactor 1 pha có các cực T1, T2 và L1, L2 được đánh dấu rõ ràng bao gồm cực vào (nguồn) và cực ra (tải).
- Kết nối cực nguồn và cực tải: Nối dây dẫn từ nguồn điện vào cực nguồn của contactor. Sau đó, nối dây dẫn từ cực tải của contactor tới thiết bị phụ tải.
- Kiểm tra: Sau khi hoàn thành đấu dây khởi động từ 1 pha, bạn cần kiểm tra lại kết nối dây để đảm bảo chắc chắn và an toàn. Sau đó, bật nguồn điện và chạy thử để đảm bảo contactor hoạt động đúng cách.
Xem thêm: Hướng dẫn đấu khởi động từ 3 pha và 1 pha chi tiết
