CB chống mất pha là thiết bị bảo vệ quan trọng trong hệ thống điện 3 pha, giúp ngắt mạch khi phát hiện mất pha, lệch pha, tránh hư hỏng thiết bị và giảm nguy cơ cháy nổ. Trong bài viết tổng hợp này, Etinco sẽ phân tích cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của CB chống mất pha một cách chi tiết, cụ thể nhất!
Ứng dụng của aptomat chống mất pha
Điện 3 pha là nguồn năng lượng không thể thiếu trong các hệ thống công nghiệp và sản xuất kinh doanh, đặc biệt là các nhà máy và cơ sở sản xuất có nhu cầu sử dụng công suất lớn, với hiệu điện thế 380V. Tuy nhiên, hệ thống điện 3 pha có thể gặp phải những vấn đề như mất pha, dễ gây cháy nổ, sự cố điện hoặc truyền tải không hiệu quả, làm ảnh hưởng đến hoạt động của máy móc và thiết bị. Chính vì vậy, việc bảo vệ thiết bị điện khỏi sự cố mất pha là điều cực kỳ quan trọng.
Aptomat chống mất pha được thiết kế đặc biệt cho tình huống này, với các tính năng nổi bật như:
- Tự ngắt điện khi phát hiện sự thay đổi đột ngột về pha điện áp.
- Sử dụng cho các thiết bị công suất lớn, bảo vệ máy móc và thiết bị trong các môi trường công nghiệp.
- Bảo vệ hệ thống dây dẫn và các thiết bị điện khỏi các sự cố điện nguy hiểm.
- Hẹn giờ tắt cho các thiết bị điện, giúp tiết kiệm năng lượng và đảm bảo an toàn.
- Đảm bảo an toàn cho người sử dụng, ngăn ngừa các tai nạn liên quan đến điện.
Với những tính năng ưu việt này, aptomat chống mất pha đang ngày càng được sử dụng rộng rãi, không chỉ trong các ngành công nghiệp mà còn trong nông nghiệp và các hoạt động kinh doanh.
Xem thêm: Aptomat chống sét: Nguyên lý hoạt động và phân loại
Hướng dẫn sử dụng CB chống mất pha
Sau đây là các bước sử dụng CB chống mất pha:

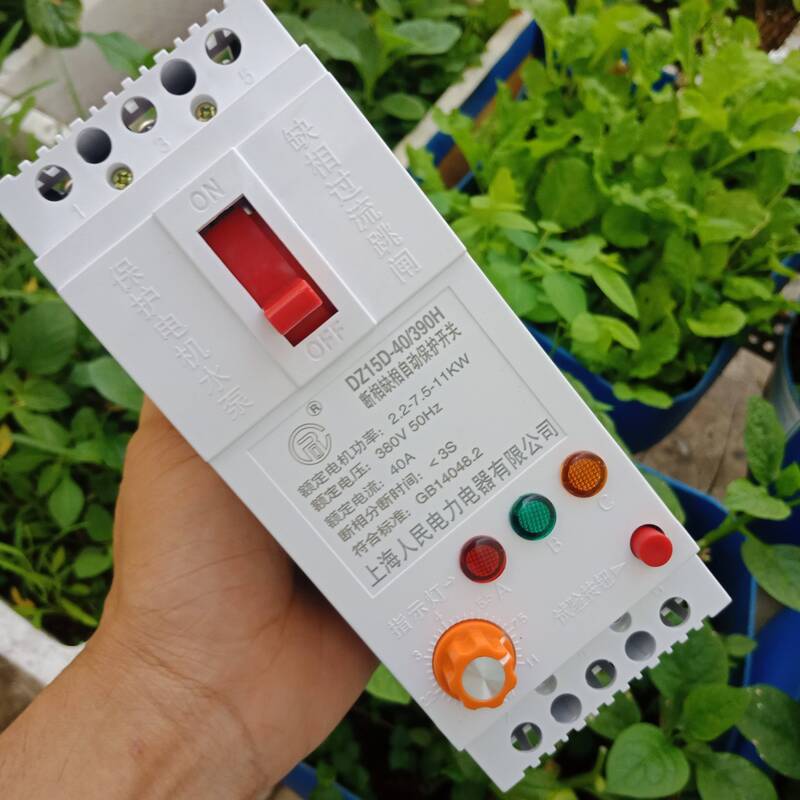

Đấu nối vào hệ thống điện
- Chuẩn bị: Trước khi bắt đầu, hãy đảm bảo rằng nguồn điện đã được ngắt và bạn có đầy đủ dụng cụ cần thiết.
- Kết nối nguồn: Đấu nối nguồn điện ba pha AC 380V vào các chân 1, 3, 5 trên CB chống mất pha.
- Kết nối thiết bị: Đấu nối các thiết bị điện ba pha (như máy bơm nước, động cơ điện) vào các chân 2, 4, 6 của CB.
- Kiểm tra: Đảm bảo tất cả các kết nối đều chắc chắn và đúng kỹ thuật trước khi cấp nguồn.

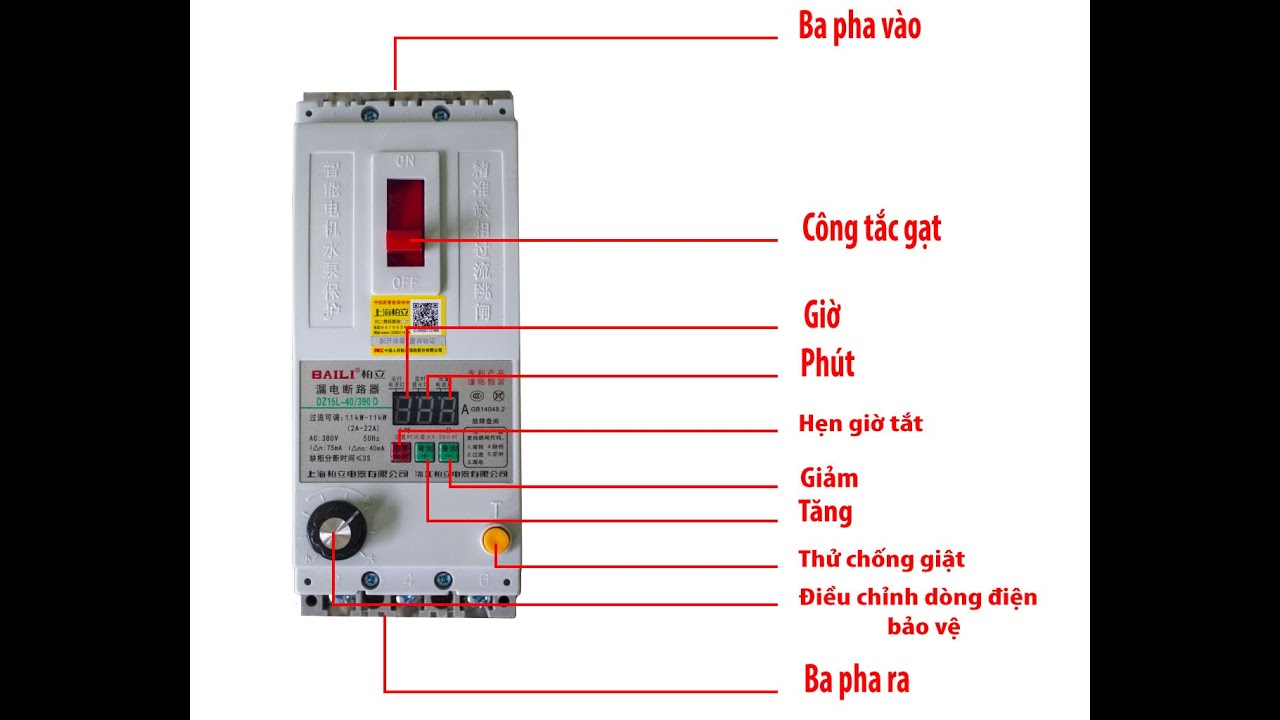

Nhận diện chức năng nút và đèn
Các nút và đèn báo trên dòng aptomat này giúp bạn dễ dàng nhận diện tình trạng hoạt động, như đèn báo mất pha hay lỗi thiết bị:
- Nút ON/OFF: Dùng để bật hoặc tắt CB.
- Nút hẹn giờ: Dùng để cài đặt thời gian hẹn giờ tắt thiết bị.
- Nút chống giật: Kích hoạt chức năng chống giật và rò rỉ điện.
- Đèn LED báo hiển thị: Hiển thị trạng thái hoạt động, bao gồm: đèn xanh - bình thường, đèn vàng - cảnh báo lỗi và đèn đỏ - ngắt mạch do sự cố.

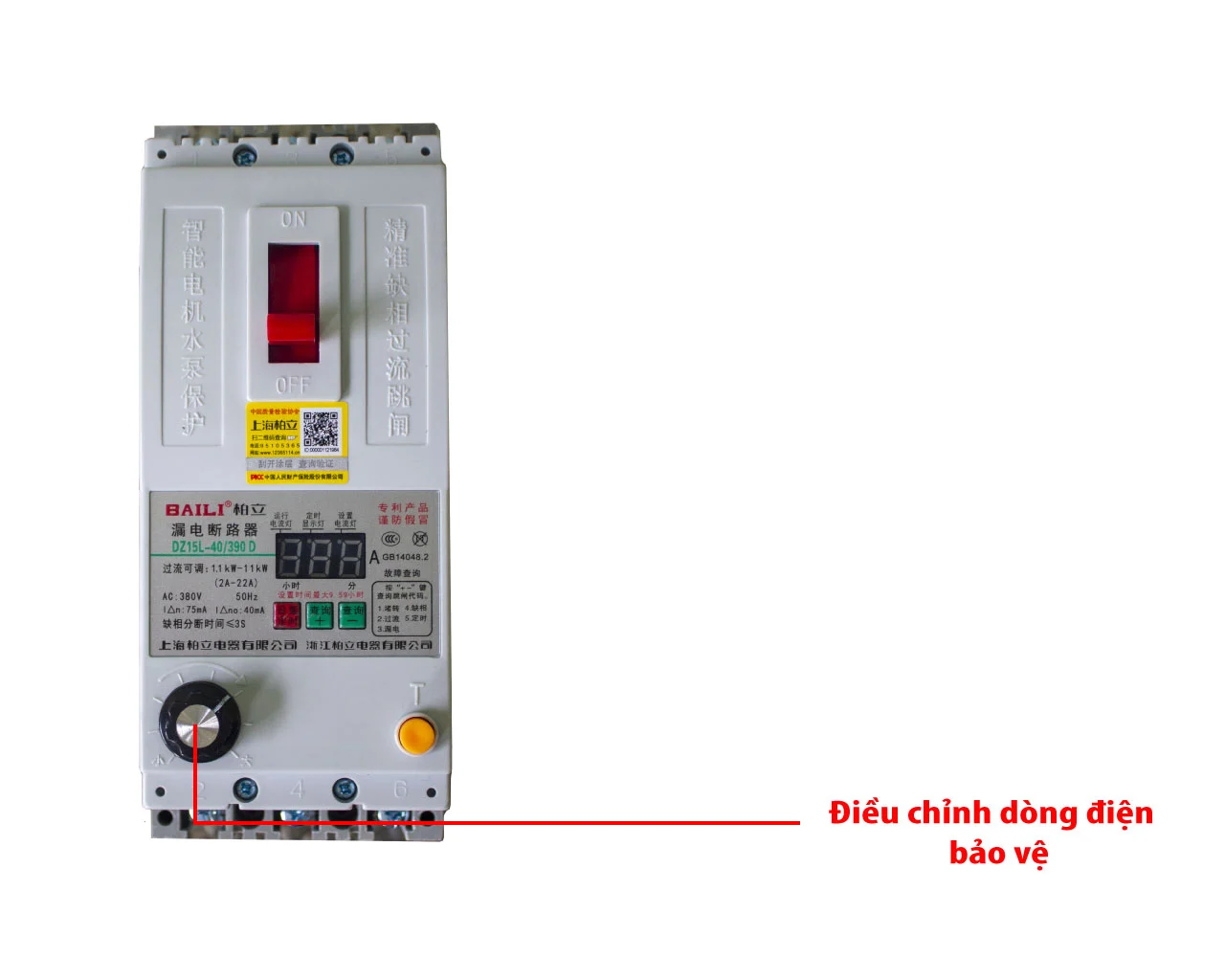

Cài đặt dòng bảo vệ
Cài đặt dòng bảo vệ giúp bảo vệ thiết bị khỏi dòng điện quá tải. Lựa chọn giá trị dòng bảo vệ tùy vào công suất và yêu cầu hệ thống, thường là từ 2A đến 63A. Điều chỉnh dòng sao cho phù hợp với công suất tiêu thụ của thiết bị điện để tránh quá tải hoặc ngắt mạch khi không cần thiết:
- Kiểm tra thông số kỹ thuật của thiết bị để biết dòng điện định mức.
- Sử dụng núm điều chỉnh trên CB để đặt dải dòng bảo vệ phù hợp với dòng điện định mức của thiết bị.
- Sau khi cài đặt, theo dõi đèn LED để đảm bảo CB hoạt động đúng chức năng bảo vệ.
Cài đặt chống giật và hẹn giờ
Cài đặt chống giật bằng cách Nhấn nút chống giật để bật chức năng này. Sau khi kích hoạt, đèn LED sẽ hiển thị trạng thái.
Để cài đặt thời gian tắt thiết bị, nhấn nút Hẹn giờ (nút màu đỏ). Màn hình LED sẽ nhấp nháy ở ô "giờ"; nhấn nút một lần nữa để chuyển sang ô "phút". Sử dụng các phím tăng (+) và giảm (-) để điều chỉnh thời gian hẹn giờ, với giới hạn tối đa là 9 giờ 59 phút.
Qua bài viết tổng hợp trên, Etinco đã cung cấp cho bạn thông tin chi tiết về CB chống mất pha, từ cấu tạo, nguyên lý hoạt động đến ứng dụng trong các hệ thống điện dân dụng và công nghiệp. Ngoài ra, chúng tôi cũng đã hướng dẫn bạn cách cài đặt CB chống mất pha một cách dễ dàng và hiệu quả. Đừng quên theo dõi Etinco để cập nhật thêm nhiều kiến thức hữu ích về các thiết bị điện và giải pháp tối ưu cho hệ thống điện của bạn!
