Đường dây truyền tải từ các trụ điện đến công tơ điện thường sử dụng một loại dây chuyên dụng có tên là cáp điện kế để tối ưu quá trình vận chuyển điện cũng như ngăn chặn tình trạng bị trộm điện. Vậy cáp điện kế là gì? Loại cáp này có cấu tạo và công dụng như thế nào? Bạn có thể tìm hiểu chi tiết trong bài viết của chúng tôi.
Cáp điện kế là gì?

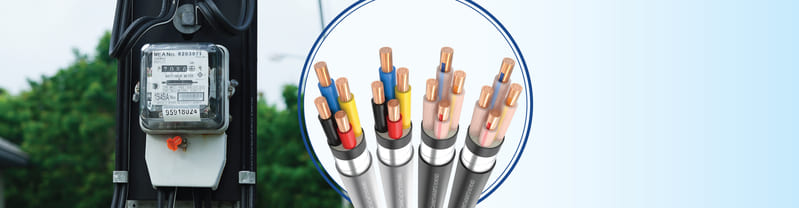

Cáp điện kế (còn gọi là cáp Muller) là loại cáp chuyên dụng có chức năng kết nối lưới điện với đồng hồ điện của các hộ gia đình, tòa nhà, nhà máy hoặc khu công nghiệp.
Cáp Muller được thiết kế đặc biệt để đảm bảo quá trình truyền tải điện năng chính xác và ổn định với cấu trúc lõi dẫn bằng đồng hoặc nhôm, bọc cách điện PVC hoặc XLPE nhằm tăng khả năng chịu nhiệt và chịu tải cao. Ngoài ra, loại cáp này cũng là thành phần không thể thiếu trong các ứng dụng đo đếm, kiểm tra… dùng để kết nối các thiết bị đo lường như điện kế, máy phát điện, máy biến áp.
Cáp điện kế có độ dài trung bình từ vài mét đến vài trăm mét, đầu cắm được thiết kế riêng để tương thích với từng loại thiết bị được kết nối. Cáp Muller chủ yếu hoạt động ở cấp điện áp 0/6/1kV, khuyến nghị lắp đặt cố định tại các công trình dân dụng, công nghiệp.
Đặc tính kỹ thuật và cấu tạo của cáp điện kế
Cáp điện kế được thiết kế và sản xuất theo các quy chuẩn được quy định trong TCVN 5935-1 - Tiêu chuẩn Việt Nam về cáp điện lực cách điện dạng đùn hoạt động ở điện áp danh định từ 1-3kV.
Tiêu chuẩn này cũng quy định một số đặc tính kỹ thuật của cáp Muller như sau:
- Ký hiệu: Cu(Al)/XLPE(PVC)/PVC/ATA/PVC
- Mã hiệu: DK-CVV, DK-AVV
- Mẫu mã: Hình tròn
- Điện áp danh định: 0.6/1kV
- Nhiệt độ làm việc tiêu chuẩn: 70 độ C đối với cách điện PVC và 90 độ C với cách điện XLPE
- Mặt cắt danh định: Từ 1.5mm2 trở lên với ruột dẫn đồng và từ 10mm2 trở lên với ruột dẫn nhôm
- Bán kính uốn cong nhỏ nhất: 10 x D (đường kính ngoài của cáp)
Đồng thời quyết định đến thành phần cấu tạo của cáp điện kế gồm:
- Ruột dẫn: Chủ yếu làm từ đồng hoặc nhôm dạng sợi mềm được bện tròn hoặc bện tròn có ép chặt (cấp 2). Số lõi trung bình từ 2-4 lõi.
- Lớp cách điện: Bằng PVC hoặc XLPE.
- Lớp độn tròn: Bằng PP hoặc PVC có tác dụng chống nước, chống oxy hóa.
- Lớp giáp bảo vệ: Băng nhôm, có khả năng ngăn chặn hành vi trộm cắp điện.
- Vỏ bảo vệ: Từ nhựa PVC có nhiệm vụ bảo vệ các thành phần bên trong.
Cách phân loại cáp điện kế
Cáp điện kế được phân loại theo nhiều tiêu chí.
Theo vật liệu dẫn điện
- Cáp điện kế ruột đồng (DK-CVV/ DK-CXV): Lõi dẫn điện làm bằng đồng với độ tinh khiết lên đến 99.99%.
- Cáp điện kế ruột nhôm (DK-AVV): Lõi dẫn điện bằng hợp kim nhôm, nhẹ hơn và rẻ hơn so với ruột đồng.
Theo số lõi
- Muller 2 lõi: Đây là loại phổ biến nhất, gồm 2 lõi đồng/nhôm được bện tròn hoặc bện tròn ép chặt.
- Muller 3 lõi: Có 3 lõi, gồm 2 lõi pha và 1 lõi trung tính hoặc nối đất.
- Muller 4 lõi: Gồm 3 lõi pha và 1 lõi trung tính hoặc nối đất.
Theo vật liệu cách điện
- Cách điện PVC: Cách điện tốt, chống chịu được lực cơ học. Nhiệt độ làm việc tiêu chuẩn khoảng 70°C.
- Cách điện XLPE: Cách điện tốt, có khả năng chống ẩm, chống rung động mạnh, chống hóa chất, chống chịu nhiệt độ cao đến 90 độ C, nhiệt độ ngắn mạch tới 250 độ C.
Công dụng của cáp điện kế
Tác dụng chính của cáp điện kế là kết nối nguồn điện lưới với công tơ điện. Ngoài ra, loại dây cáp này còn được sử dụng như một cung cụ đo lường với các chức năng:
- Truyền tải điện năng: Cáp điện kế nhận nhiệm vụ dẫn điện từ nguồn điện chính (chủ yếu là từ trụ điện) đến các đồng hồ điện của hộ gia đình, tòa nhà, xí nghiệp, nhà máy… từ đó cung cấp điện năng cho các thiết bị tiêu thụ điện.
- Đo lường chính xác: Cáp Muller được thiết kế để đảm bảo độ chính xác và tin cậy trong quá trình đo lường điện năng, giúp người dùng nhận biết lượng điện tiêu thụ và thanh toán tiền điện tương ứng.
- Đảm bảo an toàn: Cáp điện kế có lớp cách điện tốt nên hạn chế nguy cơ rò rỉ điện, góp phần bảo vệ người dùng và thiết bị trong quá trình sử dụng điện.
Với những công dụng trên, cáp Muller được ứng dụng rộng rãi trong nhiều công trình từ dân dụng đến công nghiệp.
Cách lựa chọn cáp điện kế hiệu quả
Để tối ưu chi phí và hiệu suất trong quá trình sử dụng cáp điện kế, dưới đây là 1 số lưu ý khi lựa chọn cáp Muller.
Mục đích sử dụng
Mục đích sử dụng cáp điện kế ảnh hưởng đến tiết diện, khả năng chịu tải và đầu cắm của cáp.
- Dùng cho hộ gia đình: Có thể sử dụng loại cáp tiết diện nhỏ, khả năng chịu tải trung bình.
- Dùng cho xí nghiệp, khu công nghiệp: Ưu tiên cáp có tiết diện lớn, chịu được tải cao.
Ngoài ra, cũng cần xác định nguồn điện sử dụng cho cáp là điện 1 pha 220V hay 3 pha 380V để lựa chọn loại cáp phù hợp.
Tổng công suất tiêu thụ
Tính toán tổng công suất của tất cả các thiết bị tiêu thụ điện trong hệ thống để lựa chọn tiết diện cáp, số lõi cáp tương ứng.
Vật liệu dẫn điện và cách điện
Đồng và nhôm là 2 vật liệu dẫn điện chính của cáp điện kế. Cáp đồng phù hợp với các ứng dụng yêu cầu độ dẫn điện cao và có tính ổn định, trong khi đó cáp nhôm giải quyết được vấn đề chi phí và trọng lượng dây dẫn trong các ứng dụng có đường truyền dài.
Riêng việc lựa chọn lớp cách điện XLPE hay PVC sẽ tùy thuộc vào điều kiện đặc thù của môi trường vận hành. Trong đó, các hộ gia đình đa phần sẽ chọn dây Muller cách điện PVC để tiết kiệm chi phí. Cáp điện kế có cách điện XLPE được ưa chuộng hơn trong môi trường công nghiệp.
Đơn vị phân phối uy tín
Cáp điện kế chất lượng sẽ đảm bảo quá trình vận chuyển điện được an toàn và hiệu quả, tránh nguy cơ rò rỉ hoặc bị trộm điện. Vì vậy, cần lựa chọn thương hiệu dây cáp điện nổi tiếng và được phân phối bởi các đơn vị uy tín. Không nên chọn mua cáp điện kế trôi nổi hoặc có giá rẻ hơn mức giá thị trường.
Mua cáp điện kế giá tốt, chính hãng tại Etinco

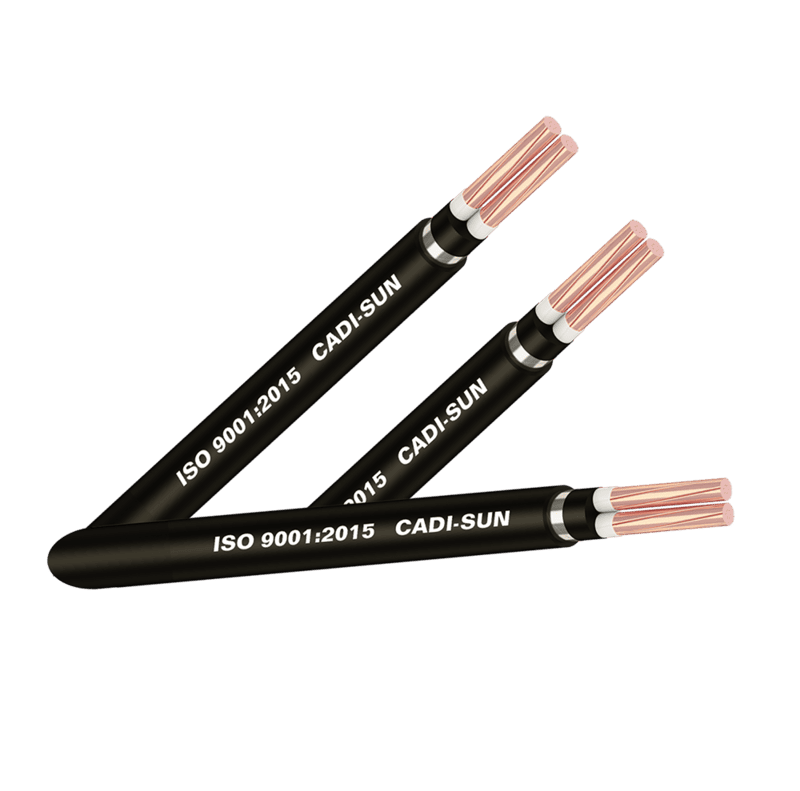

Tại Etinco, chúng tôi phân phối các dòng cáp điện kế đa dạng về số lõi và tiết diện, phù hợp với nhiều ứng dụng khác nhau đến từ các thương hiệu uy tín trên thị trường dây cáp điện như Cadisun, Cadivi, Goldcup, Trần Phú.
Ngoài việc nhận được sản phẩm chính hãng 100%, quý khách hàng khi tin chọn cáp điện kế tại Etinco còn được đảm bảo về chính sách giá, hệ số chiết khấu hấp dẫn nhất thị trường, đi kèm là các chứng nhận CO, CQ đầy đủ. Đặc biệt, cáp điện kế tại công ty luôn trong tình trạng sẵn hàng và sẵn sàng vận chuyển đến tận chân công trình chỉ sau cuộc điện thoại.
Liên hệ mua hàng:
- Gọi ngay: 0904 99 88 77
- Email: kd@etinco.vn
- VP Miền Bắc: 33 BT5, KĐT mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
- VP Miền Nam: Số 19 Lý Văn Phức, Tân Định, TP Hồ Chí Minh
Một số câu hỏi về cáp điện kế là gì?
Câu hỏi 1: Cáp điện kế có những ưu/nhược điểm gì?
Trả lời: So với các loại dây dẫn thông thường, cáp điện kế sở hữu nhiều ưu điểm vượt trội như:
- Dẫn điện tốt: Ruột dẫn của Muller làm từ đồng hoặc nhôm nguyên chất nên đảm bảo khả năng truyền dẫn hiệu quả, hạn chế sụt áp, giảm tổn thất năng lượng, kể cả với dòng tải cao.
- Độ bền cao: Muller có 2 lớp bảo vệ là lớp giáp kim loại và lớp vỏ ngoài cùng nên chống chịu được tác động cơ học, nhiệt độ, độ ẩm…
- Độ an toàn cao: Cáp Muller giúp hạn chế nguy cơ rò rỉ điện, đảm bảo an toàn cho con người và hệ thống. Đặc biệt, Muller có lớp giáp bảo vệ bằng băng nhôm nên giảm thiểu được tình trạng bị trộm điện.
- Đa ứng dụng: Cáp điện kế là thiết bị chuyên dụng cho ứng dụng đo lường và cung cấp điện năng nhưng lại có tính tương thích với nhiều hệ thống điện khác nhau.
Tuy nhiên, loại cáp này cũng có một số nhược điểm:
- Giá thành cao: Cáp điện kế có giá thành cao hơn nhiều so với các loại dây dẫn điện thông thường.
- Yêu cầu kỹ thuật lắp đặt phức tạp: Là dây dẫn chuyên đấu nối với công tơ nên quá trình lắp đặt cáp Muller yêu cầu phải có kinh nghiệm hoặc kiến thức kỹ thuật điện.
Câu hỏi 2: Cáp điện kế có lắp đặt được ngoài trời không?
Trả lời: Có. Cáp điện kế chuyên dùng để kết nối lưới điện và công tơ điện nên thích hợp để lắp đặt ngoài trời. Hơn nữa, thiết kế nhiều lớp của loại cáp này giúp chống chịu được các yếu tố từ môi trường như nhiệt độ, độ ẩm…Tuy nhiên, để đảm bảo tuổi thọ của cáp, nên ưu tiên lắp đặt trong ống luồn hoặc thang máng.
Câu hỏi 3: Khi nào thì nên dùng cáp điện kế nhôm, đồng?
Trả lời: Cáp điện kế nhôm có ưu điểm là rẻ và nhẹ hơn cáp đồng nhưng cáp đồng lại có khả năng dẫn điện tốt hơn. Việc lựa chọn cáp đồng hay nhôm còn phù thuộc vào yêu cầu của hệ thống và ngân sách. Nếu dự án yêu cầu vận chuyển điện năng đường dài, có thể sử dụng cáp nhôm để giảm trọng lượng dây và tiết kiệm chi phí. Dự án xây lắp ngắn và đơn giản hơn, ưu tiên dùng cáp đồng để tăng khả năng truyền tải.
