Kiểm tra biến tần là hoạt động cần thiết để đảm bảo hiệu suất và độ bền thiết bị. Dưới đây là 3 cách kiểm tra biến tần và các lưu ý quan trọng.
Mục đích kiểm tra biến tần
Biến tần đóng vai trò quan trọng trong hệ thống vận hành. Hơn nữa, bản thân bộ biến tần đã bao gồm các mạch điện tinh vi, đòi hỏi sự chính xác. Ngoài ra, các linh kiện cấu tạo thiết bị này cũng vô cùng nhạy cảm với môi trường nên biến tần cần phải được kiểm tra kỹ lưỡng, thường xuyên để đảm bảo hoạt động ổn định và phát hiện lỗi kịp thời.

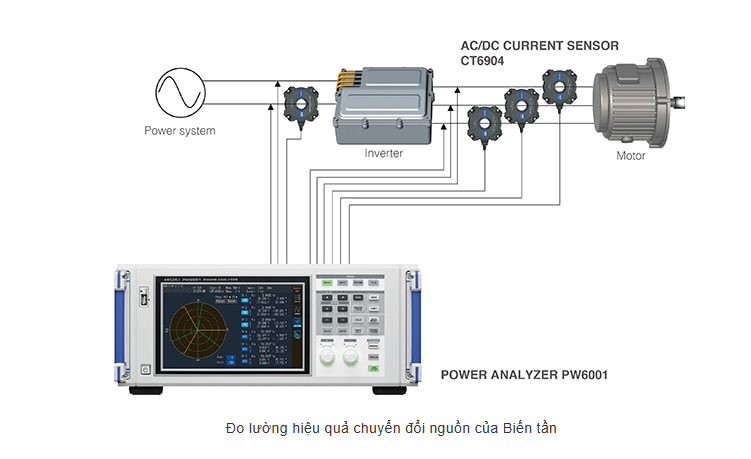

Kiểm tra hiệu suất biến tần
Biến tần nếu không ở tình trạng tối ưu sẽ không phục vụ được hết công suất cho động cơ và hệ thống. Vì vậy khi hoàn thiện sản phẩm, nhà sản xuất thường phải kiểm tra biến tần có hoạt động đúng thiết kế hay không.
Kiểm tra thường xuyên phục vụ cho việc bảo trì
Biến tần thường được lắp đặt cùng hệ thống tủ điện để điều khiển một hay nhiều động cơ. Thế nên cần kiểm tra biến tần thường xuyên để phát hiện các dấu hiệu của sự cố, từ đó tìm ra nguyên nhân xử lý, tránh trường hợp biến tần gặp lỗi ảnh hưởng đến cả hệ thống vận hành.
Định vị các vị trí hỏng hóc
Khi hệ thống hoặc bộ biến tần xảy ra trục trặc, việc sửa chữa sẽ không thể thực hiện nếu không xác định được bộ phận bị hỏng. Kiểm tra biến tần là điều cần thiết để xác định chính xác lỗi của biến tần.
3 cách kiểm tra biến tần

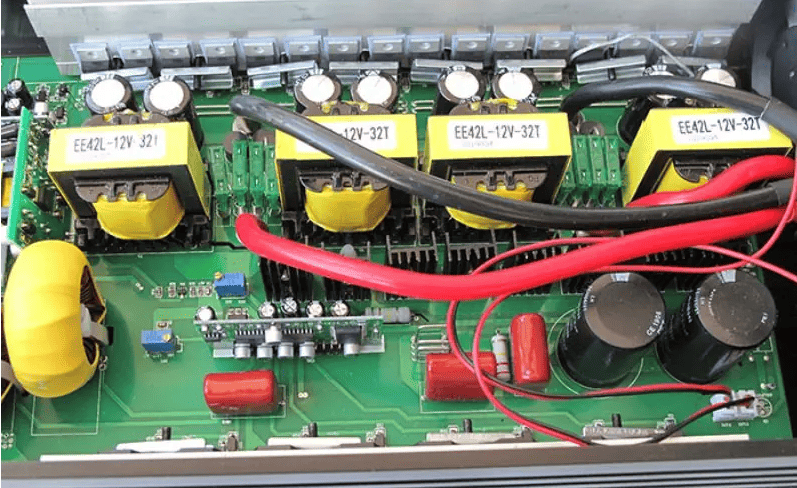

Kiểm tra bằng cách quan sát bên ngoài
Đây là bước đầu tiên và quan trọng để phát hiện các dấu hiệu hư hỏng của biến tần thể hiện ra bên ngoài.
Hình thức bên ngoài
Quan sát tổng thể biến tần và tìm kiếm các dấu hiệu bất thường như:
- Có dấu hiệu nứt hoặc vỡ trên vỏ biến tần hay không. Nếu có khả năng cao biến tần đã trải qua áp lực hoặc va chạm, có thể ảnh hưởng đến hiệu suất và an toàn thiết bị.
- Quan sát bề mặt kim loại để phát hiện sự xuất hiện của rỉ sét. Rỉ sét có thể là nguy cơ gây ra các vấn đề về điện trong tương lai.

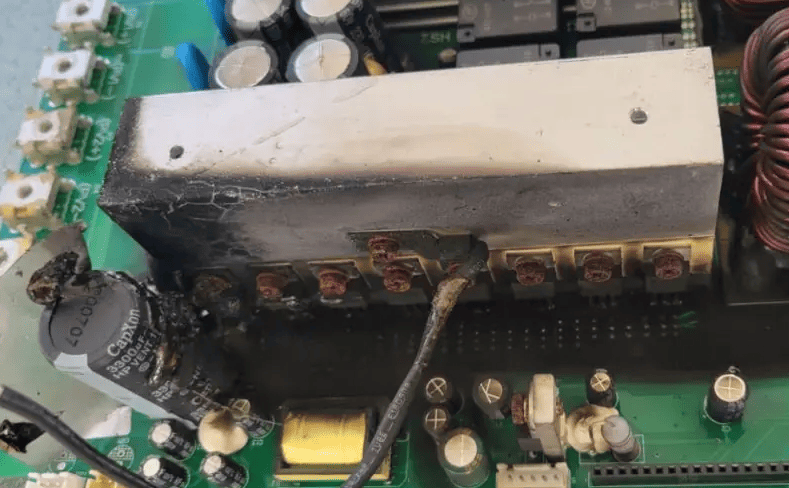

- Tìm kiếm các dấu hiệu cháy nổ như vết cháy đen, mùi khét hoặc khói. Nếu có bất kỳ dấu hiệu nào như vậy, hãy ngừng hoạt động của biến tần ngay lập tức.
- Tìm kiếm dấu hiệu trầy xước, lỗ thủng, bề mặt bị bong tróc trên biến tần. Tuy không ảnh hưởng đến hiệu suất động cơ nhưng những hư hỏng này có thể làm giảm khả năng bảo vệ của biến tần.

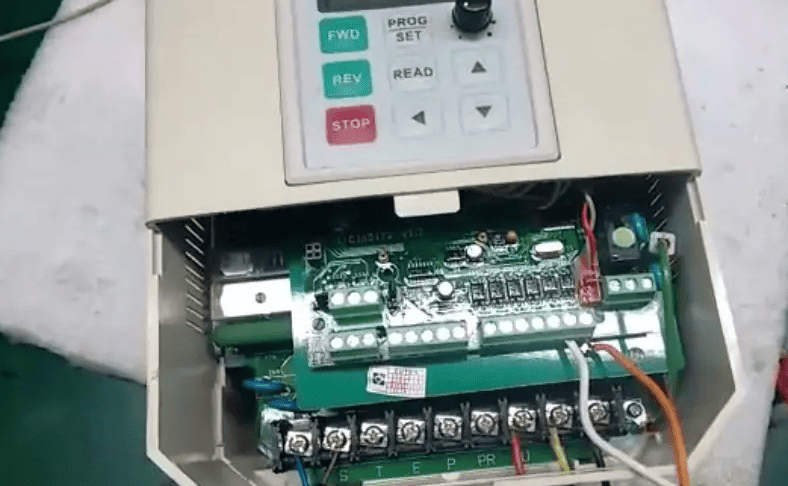

Kiểm tra các kết nối
- Đảm bảo các đầu nối được kết nối chặt chẽ, không có dấu hiệu lỏng lẻo.
- Kiểm tra dây dẫn để đảm bảo không bị hư hỏng hoặc oxy hóa. Dây dẫn hư hỏng có thể ảnh hưởng đến quá trình truyền tải điện và hiệu suất của biến tần.
Nghe âm thanh
Khi biến tần được kết nối với nguồn điện, kiểm tra xem có âm thanh nào bất thường phát ra từ thiết bị hay không. Nếu có tiếng động nhỏ, êm ái, điều này là bình thường nhưng nếu xuất hiện tiếng động lạ, có thể đã xảy ra hỏng hóc từ linh kiện bên trong hoặc quạt tản nhiệt không hoạt động.

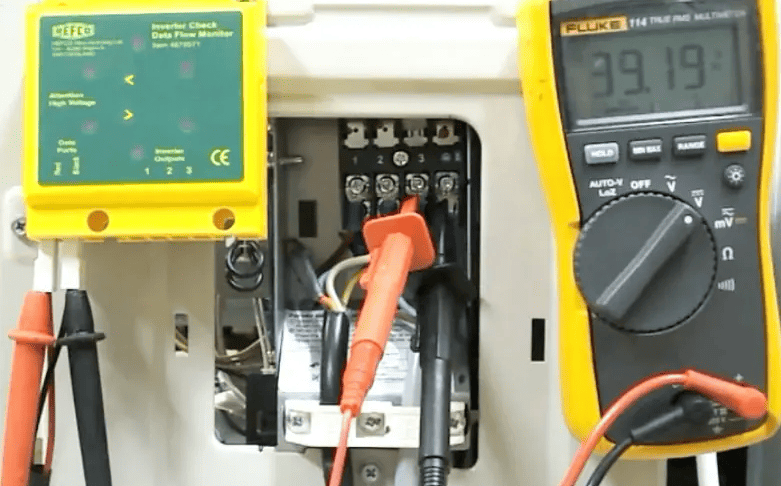

Kiểm tra bằng đồng hồ vạn năng
Kiểm tra điện trở cách điện
Kiểm tra điện trở cách điện được sử dụng để kiểm tra suy giảm cách điện của dây. Hoạt động này cần được tiến hành thường xuyên để phát hiện kịp thời và ngăn chặn các rủi ro.
Đo điện áp dòng điện

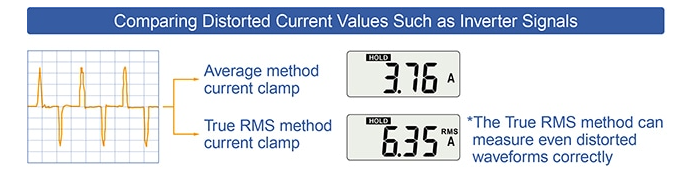

Phía sơ cấp: Khi đo điện áp và dòng điện ở mặt sơ cấp của một biến tần, dạng sóng méo có thể khiến các giá trị đo được bị sai lệch. Do vậy, cần sử dụng đồng hồ vạn năng đo theo phương pháp true RMS và ampe kìm đo dòng điện.
Phía thứ cấp: Tại phía thứ cấp của biến tần, dạng sóng cơ bản của dòng điện và điện áp gồm các thành phần sóng hài. Khi đo điện áp ở đây, thường chỉ cần giá trị cho dạng sóng cơ bản. Đồng hồ vạn năng true RMS có chức năng lọc sóng hài và ampe kìm đo dòng true RMS là 2 thiết bị cần thiết.
Kiểm tra công suất biến tần
Kiểm tra công suất biến tần được thực hiện bằng đồng hồ điện loại có thang đo diode. Sau khi bật đúng thang đo, sử dụng que đỏ cắm vào chân U-(UG-). Que còn lại của đồng hồ lần lượt để vào đầu vào của biến tần (L1, L2, L3) và đầu ra (U, V, W). Sau đó đảo que đo màu đen qua chân U+(UG+) và que đo còn lại như bước trên.
Kết quả đo sẽ phản ánh tình trạng của biến tần:
- Nếu giá trị ở mỗi điểm đo, UG+ với (L1,L2,L3) hoặc UG- với (U,V,W) đều bằng nhau, biến tần vẫn hoạt động bình thường.
- Nếu giá trị đo quá cao hoặc không hiển thị, có khả năng biến tần đã nổ phần công suất hoặc lỗi phần mạch điện bên trong.
Kiểm tra bằng phần mềm
- Bước 1: Cài đặt phần mềm giám sát hoặc lập trình do nhà sản xuất cung cấp trên máy tính. Sử dụng cáp kết nối phù hợp (thường là cáp USB hoặc RS232) để kết nối biến tần với máy tính.
- Bước 2: Kết nối máy tính với biến tần. Một đầu của cáp được kết nối vào cổng giao tiếp của biến tần và đầu còn lại cắm vào cổng USB hoặc cổng tương ứng. Khởi động phần mềm và chọn cổng kết nối thích hợp. Phần mềm sẽ tìm kiếm và thiết lập kết nối với biến tần.
- Bước 3: Theo dõi thông số hoạt động như điện áp, dòng điện, tần số, công suất và nhiệt độ.
- Bước 4: Ghi nhận mã lỗi và cảnh báo. Nếu biến tần gặp sự cố, phần mềm sẽ hiển thị mã lỗi hoặc đưa ra cảnh báo. Sử dụng mã lỗi để xác định nguyên nhân sự cố.
- Bước 5: Chạy thử và điều chỉnh cài đặt. Quá trình kiểm tra có thể thực hiện các lệnh điều khiển từ xa như khởi động, dừng biến tần, điều chỉnh tốc độ hoặc điều chỉnh thông số hoạt động của biến tần…
- Bước 6: Lưu trữ và phân tích dữ liệu của biến tần theo thời gian, từ đó có biện pháp bảo trì hoặc cải tiến quy trình.
Những lưu ý khi kiểm tra biến tần
- Kiểm tra tất cả các kết nối điện bao gồm đầu vào và đầu ra, đảm bảo các kết nối chắc chắn và không có dấu hiệu ăn mòn.
- Kiểm tra đèn LED hoặc màn hình hiển thị trên biến tần. Nếu đèn không sáng hoặc hiển thị lỗi, có thể biến tần đã gặp sự cố.
- Nếu biến tần có chức năng hiển thị mã lỗi, hãy kiểm tra và ghi lại mã lỗi để tham khảo trong tài liệu hướng dẫn sử dụng.
- Điện trở được đo giữa các cổng và đất khi sử dụng điện áp thử 500V và các giá trị đo được kiểm tra để đảm bảo đạt ít nhất là 5MΩ. Đo điện trở cách điện gồm việc áp dụng điện áp cao và kiểm tra cách điện.
- Tần số dạng sóng thay đổi tại phía thứ cấp của biến tần, nền cần lưu ý đến dải tần số của dạng sóng cơ bản khi lựa chọn đồng hồ vạn năng và ampe kìm.
Etinco vừa hướng dẫn bạn 3 cách kiểm tra biến tần, đi kèm một số lưu ý quan trọng trong quá trình kiểm tra. Tuy nhiên, hoạt động này đòi hỏi bạn cần có sự am hiểu về kỹ thuật điện cũng như hiểu biết sâu sắc về nguyên lý hoạt động và cách cài đặt các thông số của biến tần. Để chắc chắn biến tần được kiểm tra kỹ lưỡng và phát hiện đúng lỗi, hãy tìm đến sự trợ giúp và hướng dẫn của các kỹ thuật viên chuyên nghiệp. Các thông tin khác liên quan đến biến tần, bạn có thể truy cập: https://etinco.vn/tin-tuc/.
