So với cách đi dây điện nổi, đi dây điện âm tường là phương pháp thi công hệ thống điện được ưa chuộng trong các công trình hiện đại. Hãy cùng chúng tôi tìm hiểu cách đi đường dây điện âm tường chuẩn thợ trong bài viết dưới đây.
Điện âm tường là gì?
Điện âm tường là hệ thống điện được lắp đặt chìm trong tường, trần thay vì đi nổi ở vị trí dễ nhìn nhằm tăng tính thẩm mỹ cho công trình, tăng khả năng bảo vệ cho dây điện và tăng tính an toàn cho người sử dụng.
Điện âm tường thường được thi công trước khi hoàn thiện các công trình nên yêu cầu có sự tính toán kỹ lưỡng từ việc thiết kế sơ đồ mạng điện, vị trí các thiết bị, vị trí đi dây điện và khả năng mở rộng, nâng cấp hệ thống điện sau này.
Ưu, nhược điểm của dây điện đi âm tường
So với cách đi đường dây điện nổi, cách đi đường dây điện âm tường có tính phổ biến hơn trong các công trình hiện đại.
Ưu điểm
- Tăng tính thẩm mỹ cho công trình.
- An toàn hơn so với cách đi dây điện nổi trong nhà, giảm thiểu khả năng cháy nổ điện.
- Bảo vệ tốt hơn cho hệ thống dây dẫn điện, hạn chế tác động của nhiệt độ, hóa chất.
Nhược điểm
- Yêu cầu quy trình thiết kế, thi công phức tạp.
- Chi phí thực hiện tốn kém hơn cách đi dây điện nổi.
- Khó khăn trong việc sửa chữa khi có sự cố điện cũng như thay đổi cấu trúc của mạng điện.
Nguyên tắc khi đi dây điện âm tường
Do có quy trình thi công phức tạp, đặc biệt là khó khăn trong việc khoanh vùng sự cố và tiến hành sửa chữa nên cách đi đường dây điện âm tường cần phải tuân thủ một số nguyên tắc dưới đây để đảm bảo xác suất rủi ro là thấp nhất:
- Đường điện âm tường nên cách mặt đất tối thiểu 1m để tránh ẩm ướt gây chập cháy.
- Vị trí đi dây phải khô ráo, tránh xa các nguồn nhiệt >70 độ C.
- Đường điện cần được chia làm nhiều nhánh để thuận tiện đóng ngắt, sửa chữa điện cục bộ. Dây nóng của cùng 1 đường điện phải sử dụng màu giống nhau và sử dụng màu riêng biệt cho hệ thống tiếp địa (có thể là vàng sọc xanh hoặc xanh sọc vàng).
- Dây điện nên được luồn trong các ống nhựa PVC để tăng khả năng chịu lực và chống thấm nước. Đối với hệ thống dây dẫn trên trần thạch cao, trần la phông nên dùng ống luồn đàn hồi.
- Dây luồn trong ống không được chiếm quá 75% tiết diện ống luồn. Không nên đặt quá nhiều dây trong cùng một ống để tránh tình trạng nhiễu điện.
- Không đặt dây điện sâu quá 1/3 độ dày của tường. Không đi âm tường chung giữa dây điện với cáp truyền hình, đường truyền điện thoại.
- Không nên lắp đặt dây điện âm nền ở tầng trệt mà không cố định với tường.
- Không được dùng ống dẫn nước, ống dẫn gas để thay thế cho ống luồn dây điện chuyên dụng.
- Không đặt dây điện âm tường ở những nơi dễ bị khoan, phá hoặc đã có lỗ, đinh.
- Các kẹp ôm giữ ống luồn không vượt quá 2m.
- Trước khi đổ bê tông trám trần, đảm bảo đường dây điện đã được lắp đặt theo đúng sơ đồ bản vẽ.
Các loại ống luồn thường dùng cho dây điện đi âm tường
Có 3 loại ống luồn thường được dùng cho dây điện âm tường gồm: ống gen cứng, ống mềm và ống thép.

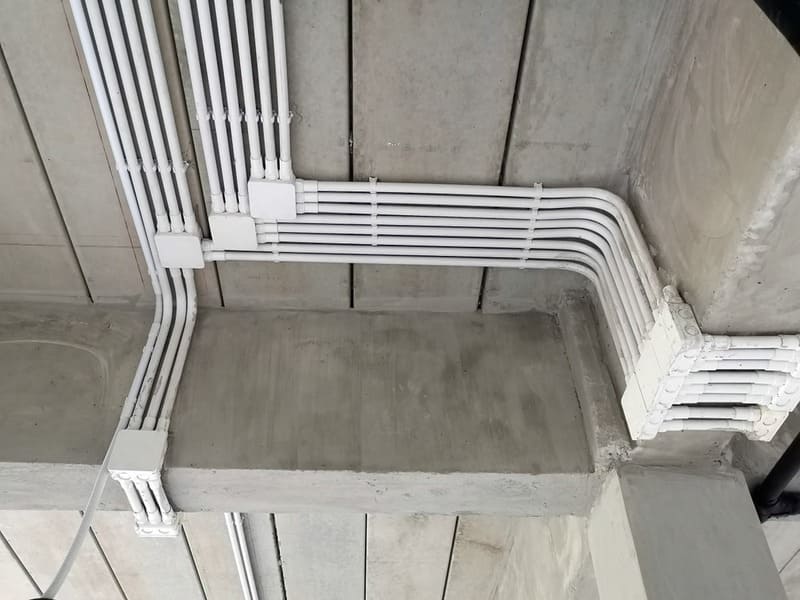

Ống nhựa PVC cứng (ống gen cứng)
Loại ống này được cấu thành từ nhựa PVC cứng, có bề mặt trong và ngoài trơn nhẵn, màu trắng đục với phạm vi nhiệt độ tiêu chuẩn từ 5 độ C đến 60 độ C.
Ưu điểm nổi bật của ống nhựa PVC là khả năng chống cháy, chống nước, chống mối mọt và chịu được axit. Ngoài ra, ống nhựa cứng dễ thi công và lắp ghép nên đây là lựa chọn tối ưu cho đường dây điện âm tường trong nhiều công trình dân dụng và công nghiệp.
Tuy nhiên, nhược điểm của ống nhựa cứng là chịu lực va đập kém nên quá trình đổ bê tông trám tường cần phải được thực hiện cẩn thận để tránh vỡ, hỏng.
Xem thêm: Cách đi dây điện trong nhà chuẩn kỹ thuật và thẩm mỹ

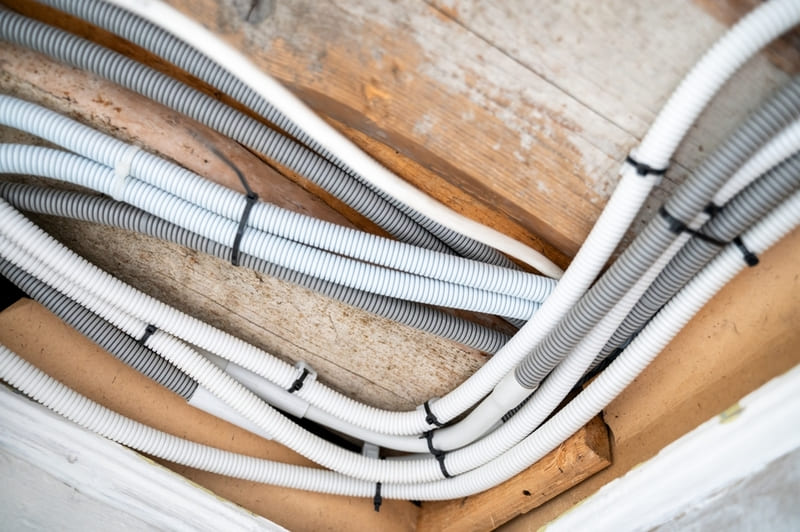

Ống ruột gà PVC (ống mềm)
Dạng ống luồn này có mặt trong và mặt ngoài đều là các gân ống với thành phần chính là PVC và HDPE. Ống ruột gà dùng cho dây điện thường sẽ có màu xám đen, còn với loại dây chống cháy sẽ có màu trắng đục.
Đặc tính nổi trội của ống ruột gà là mềm dẻo, đàn hồi tốt, chịu lực uốn cao nên phù hợp để đi dây âm tường tại các góc hẹp, vị trí phân nhánh hoặc các đường dây phức tạp.

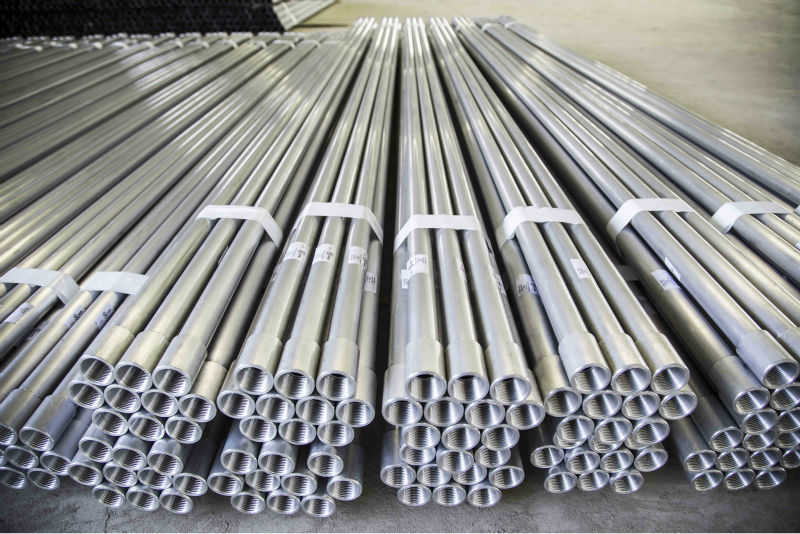

Ống luồn bằng thép
So với ống luồn bằng nhựa, ống luồn thép có độ bền và khả năng bảo vệ dây điện tốt hơn nhiều. Ngoài ra, ống thép còn có thể chống nhiễu điện từ, chống cháy, chống côn trùng, động vật gặm cắn nên thích hợp để lắp đặt trong các công trình công nghiệp, khu vực yêu cầu cao về phòng chống cháy nổ, chống nhiễu hoặc để nối đất cho một số thiết bị điện.
Nhược điểm lớn nhất của ống luồn bằng thép là chi phí đầu tư cao nên thường các hộ gia đình sẽ không sử dụng loại này. Thay vào đó, ống luồn bằng thép xuất hiện phổ biến hơn trong các tòa chung cư, trung tâm thương mại, khách sạn…
Xem thêm: Đi dây điện dưới nền nhà: Ưu, nhược điểm và quy trình thi công

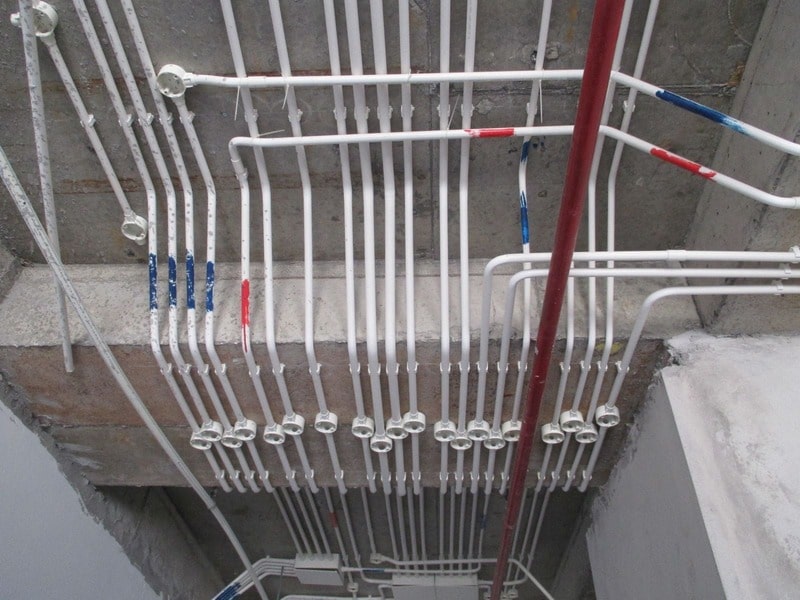

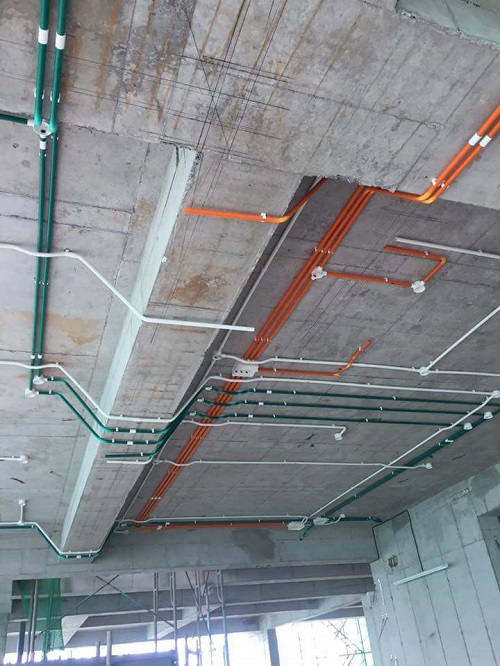

Cách đi dây điện âm tường chuẩn kỹ thuật
Quy trình thi công hệ thống điện âm tường bao gồm các bước như sau:
- Bước 1: Xác định chính xác vị trí của các thiết bị quan trọng như ổ cắm, công tắc, bóng đèn, tivi, tủ lạnh, máy giặt… trong mạng điện.

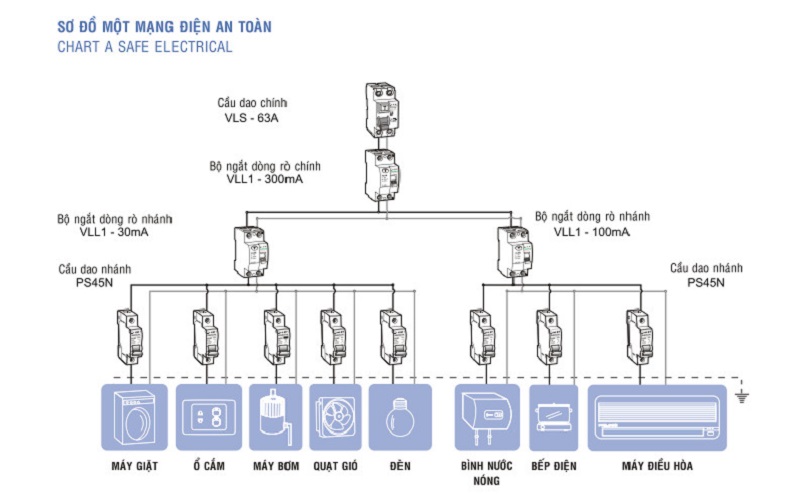

- Bước 2: Thiết kế sơ đồ điện âm tường chi tiết để phục vụ cho quá trình thi công.
- Bước 3: Vẽ rãnh tường theo sơ đồ điện, trong đó cần phác họa chính xác đường đi dây điện trên tường.

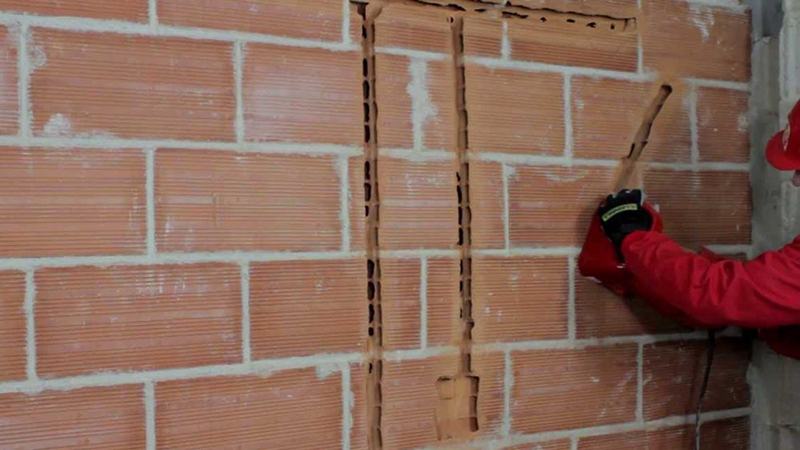

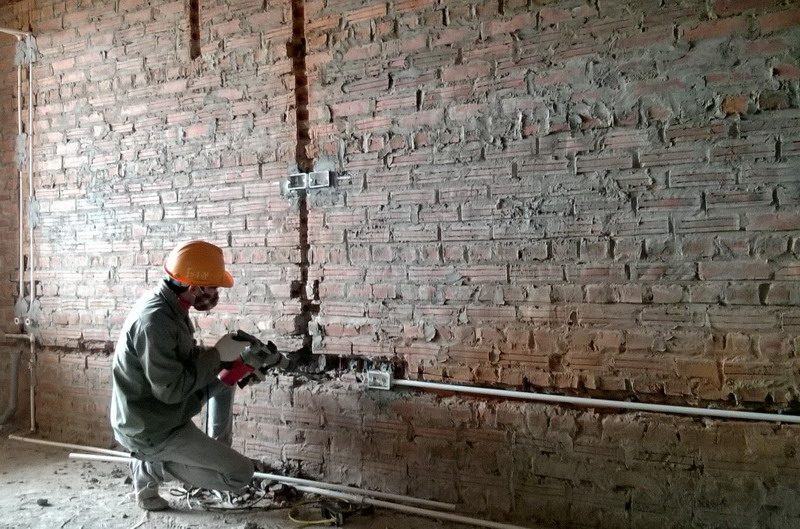

- Bước 4: Khoan cắt tường. Độ rộng, chiều sâu của vết cắt này sẽ phụ thuộc vào tiết diện của dây dẫn tại từng khu vực phân nhánh.
- Bước 5: Luồn dây điện vào các ống luồn.

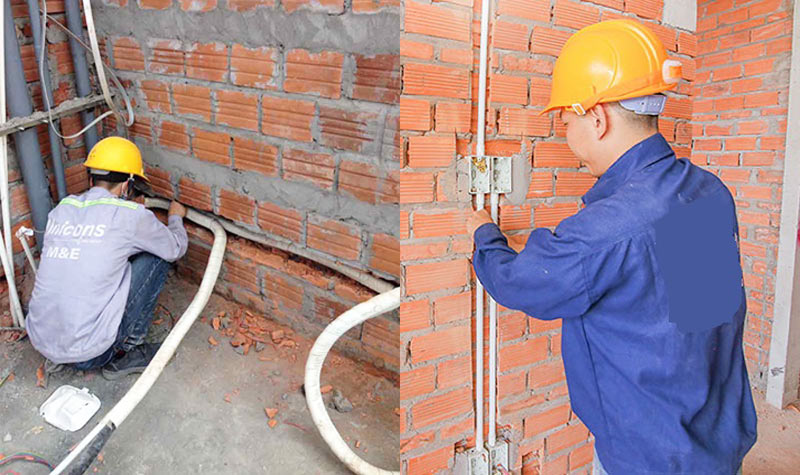

- Bước 6: Lắp ống luồn vào rãnh tường và cố định thật chặt. Sau khi kiểm tra khả năng thông mạch của dây điện, trám lại các rãnh đã đục để đảm bảo thẩm mỹ cho công trình.
Hướng dẫn cách luồn dây điện dây điện âm tường đảm bảo thẩm mỹ
Luồn dây điện âm tường được thực hiện trước công đoạn lắp ống luồn vào các rãnh đã cắt trên tường. Để vừa đảm bảo an toàn, vừa có tính thẩm mỹ, cách luồn dây điện âm tường cần được thực hiện theo các yêu cầu sau:
- Xác định chính xác vị trí cần luồn dây điện trên tường, trần, đảm bảo không có ống nước hoặc các loại ống dẫn khác xuất hiện tại cùng khu vực.
- Sử dụng khoan lỗ để chạy ống luồn từ ổ cắm hoặc công tắc đến hộp/bảng điện.
- Sử dụng dây mồi hoặc các công cụ chuyên dụng để quá trình luồn dây điện được dễ dàng.
- Đảm bảo lực kéo khi luồn dây điện qua ống phù hợp với từng loại dây điện, không nên kéo quá căng dây dẫn, cũng không nên để dây dẫn chùng võng, dễ ma sát với bề mặt ống luồn.
- Dây điện sau khi luồn qua ống nên được kết nối với các thiết bị để kiểm tra tính thông mạch của hệ thống.
Câu hỏi thường gặp về cách đi đường dây điện âm tường
Câu hỏi 1: Loại dây điện âm tường nào phù hợp với cách đi đường dây điện âm tường?
Trả lời: Dây điện âm tường cần lựa chọn loại chất lượng cao, đến từ các thương hiệu nổi tiếng hoặc nhà phân phối uy tín. Trong đó, tiết diện dây điện phù hợp cho hệ thống chiếu sáng là 2x1.5mm², 2x2.5mm² cho ổ cắm và từ 2x4mm² trở lên cho thiết bị công suất lớn trong gia đình.
Câu hỏi 2: Những sai lầm phổ biến nào khi lắp đặt dây điện âm tường?
Trả lời: Một số lỗi thường gặp trong quá trình thi công dây điện âm tường gồm đi dây điện sai sơ đồ thiết kế khiến dây điện bị chồng chéo lên nhau; không sử dụng ống gen bảo vệ mà chôn trực tiếp dây điện trong tường, trần; đấu nối sai cực, mối nối lỏng lẻo hoặc không kiểm tra hệ thống trước khi trát tường…
