Trong quá trình thiết kế, thi công nhà ở, công trình, việc đi dây điện trong nhà là công đoạn cực kỳ quan trọng, yêu cầu tính kỹ thuật, an toàn và thẩm mỹ cao. Bạn có thể tìm hiểu 2 cách đi dây điện gồm đi dây nổi và đi dây âm trong bài viết của chúng tôi để lựa chọn được phương pháp đi dây điện phù hợp.
Cấu tạo hệ thống dây điện trong nhà
Độ phức tạp của hệ thống dây điện trong nhà phụ thuộc vào số lượng thiết bị và nhu cầu sử dụng điện của từng gia đình. Trong đó, mạng điện trong nhà thường có các thành phần chính như sau:
- Mạch dây điện chính: Mạng điện phân phối từ đồng hồ điện vào hệ thống dây điện trong nhà.
- Mạch dây nhánh: Các mạch được phân nhánh từ mạch chính để phân phối điện đến các khu vực trong gia đình hoặc các thiết bị điện khác nhau. Mạch nhánh thường được mắc nối song song và có khả năng điều khiển, bảo vệ độc lập.
- Đồng hồ điện: Thiết bị có nhiệm vụ đo lượng tiêu thụ điện hàng tháng theo từng hộ gia đình và phân phối điện vào mạng điện trong nhà.
- Thiết bị điện: Gồm tất cả các thiết bị sử dụng điện trong nhà như đèn, quạt điện, tivi, tủ lạnh, điều hòa, máy giặt, máy tính…
- Thiết bị bảo vệ: Gồm cầu chì, cầu dao, aptomat tự động có chức năng đóng ngắt trước sự cố điện để bảo vệ hệ thống và thiết bị điện.
Đặc điểm của đường dây điện trong nhà
Trước khi đi dây điện trong nhà, bạn cần phải nắm bắt được các điểm đặc trưng của đường dây điện trong công trình này.
- Điện áp: Điện trong nhà ở Việt Nam chủ yếu là điện 1 pha 220V.
- Dòng điện: Giá trị dòng điện trung bình thường là 15A hoặc 20A.
- Cấu trúc: Mạng điện trong nhà được tổ chức theo dạng phân nhánh, bắt đầu từ trạm biến áp địa phương đi qua công tơ điện đến các mạch điện nhánh và kết thúc tại ổ cắm, công tắc.
- Thiết bị bảo vệ: 100% hệ thống điện trong nhà được trang bị thêm thiết bị bảo vệ để đảm bảo an toàn, có thể là cầu dao, cầu chì hoặc aptomat.
- Điện áp ổn định: Đây là yếu tố quan trọng nhất để đảm bảo các thiết bị hoạt động đúng cách và duy trì tính an toàn điện cho người sử dụng.
- Tiết kiệm năng lượng: Điện năng tiêu thụ ảnh hưởng trực tiếp đến hóa đơn tiền điện hàng tháng. Vì vậy, hệ thống dây điện trong nhà cần được thiết kế tối ưu để tiết kiệm năng lượng và giảm lượng điện tiêu thụ hàng ngày.
Xem thêm: Hướng dẫn cách sử dụng dây cáp điện đúng tiêu chuẩn

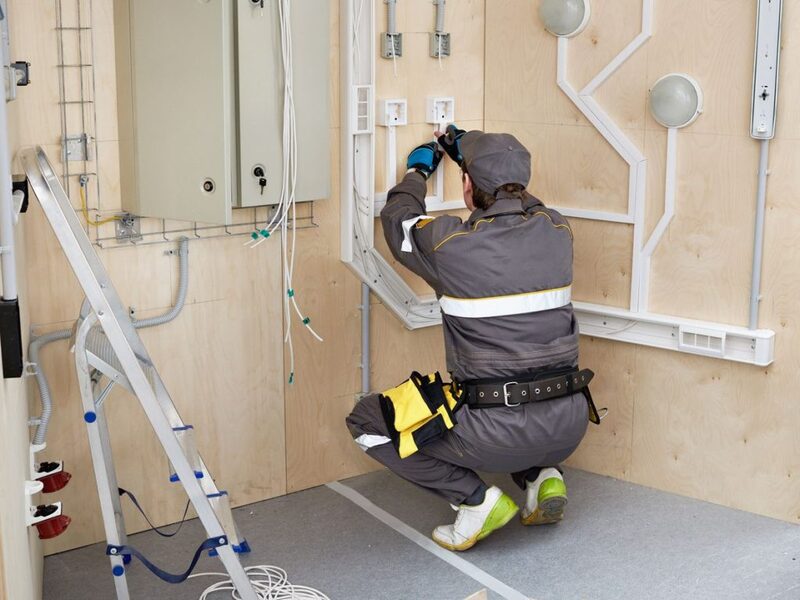

Hướng dẫn 2 cách đi dây điện trong nhà an toàn và thẩm mỹ
Đường dây điện trong nhà hiện nay thường được đi theo 2 cách phổ biến là đi dây điện nổi và đi dây điện âm. Mỗi phương pháp đều có ưu nhược điểm khác nhau nên tùy thuộc vào nhu cầu của từng gia đình mà các kỹ sư điện sẽ tư vấn cách đi dây điện trong nhà phù hợp.

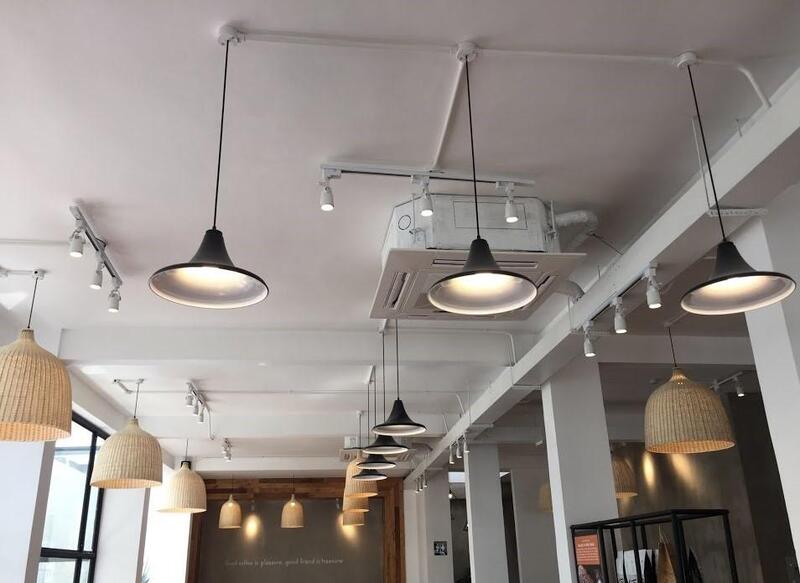

Cách đi dây điện nổi trong nhà
Đây là phương pháp lắp đặt dây điện nổi trên bề mặt tường, trần hoặc sàn nhà, có thể dễ dàng nhìn thấy bằng mắt. Đi dây điện nổi thường được thực hiện sau khi ngôi nhà đã hoàn thiện hoặc khi nâng cấp hệ thống điện sau một thời gian sử dụng.
Để đảm bảo an toàn, cũng như gia tăng khả năng chống chịu của dây điện, đường điện nổi sẽ được luồn trong các ống gen nhựa hoặc ống thép chuyên dụng.
Cách đi dây điện nổi trong nhà có ưu điểm:
- Tiết kiệm chi phí so với đi dây điện âm tường.
- Dễ dàng thực hiện và sửa chữa, thay thế.
- Sơ đồ mạch điện dễ dàng được thay đổi hoặc nâng cấp, mở rộng khi cần.
- Không yêu cầu sơ đồ thiết kế mạch điện khi thi công.
Tuy nhiên, phương pháp này cũng có nhược điểm:
- Tính thẩm mỹ không cao.
- Dễ gây rối mắt nếu thợ lắp đặt chuyên môn kém.
- Trường hợp chập điện rất dễ gây cháy nổ.
Quy trình đi dây điện nổi trong nhà gồm các bước:
- Bước 1: Xác định vị trí đi dây điện dựa trên mạch điện đã thiết kế hoặc dựa vào kinh nghiệm của thợ điện lâu năm.

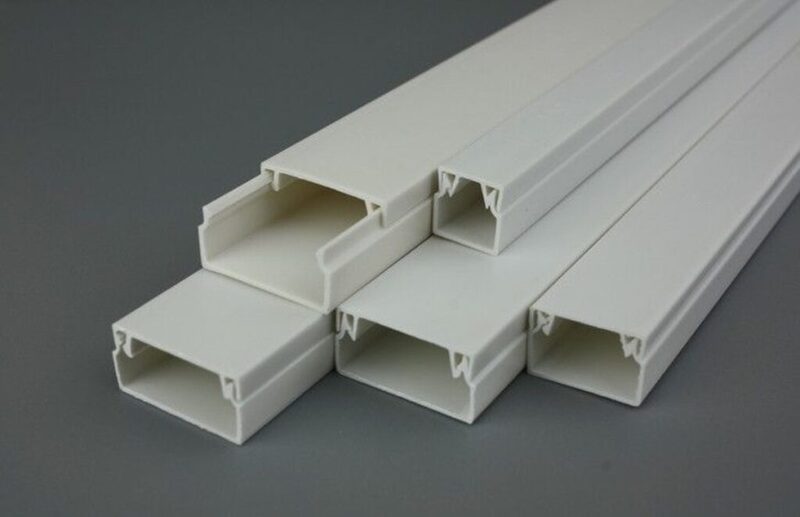

- Bước 2: Lựa chọn ống bảo vệ. Có nhiều loại ống chuyên dụng cho việc đi nổi dây điện trong nhà như ống gen nhựa, ống luồn vuông, ống luồn tròn, ống thép…
- Bước 3: Luồn dây điện vào ống. Tiến hành luồn đường dây điện vào các ống và cố định trên tường, trần hoặc sàn nhà.
- Bước 4: Kiểm tra hệ thống điện. Sau khi hoàn thành việc đi dây điện trong nhà, hãy kết nối với nguồn điện và kiểm tra hoạt động của các thiết bị để chắc chắn đường dây không có vấn đề.
Lưu ý: Vị trí đặt dây điện nổi trên tường phải cách sàn nhà ít nhất 2m để không gây cản trở hoạt động sinh hoạt. Không nên đi dây điện tại vị trí ẩm ướt hoặc gần nguồn nước, nguồn nhiệt. Đồng thời cần tính toán số lượng ống gen phù hợp để tránh luồn quá nhiều đường dây trong cùng một ống, rất dễ gây chập cháy.

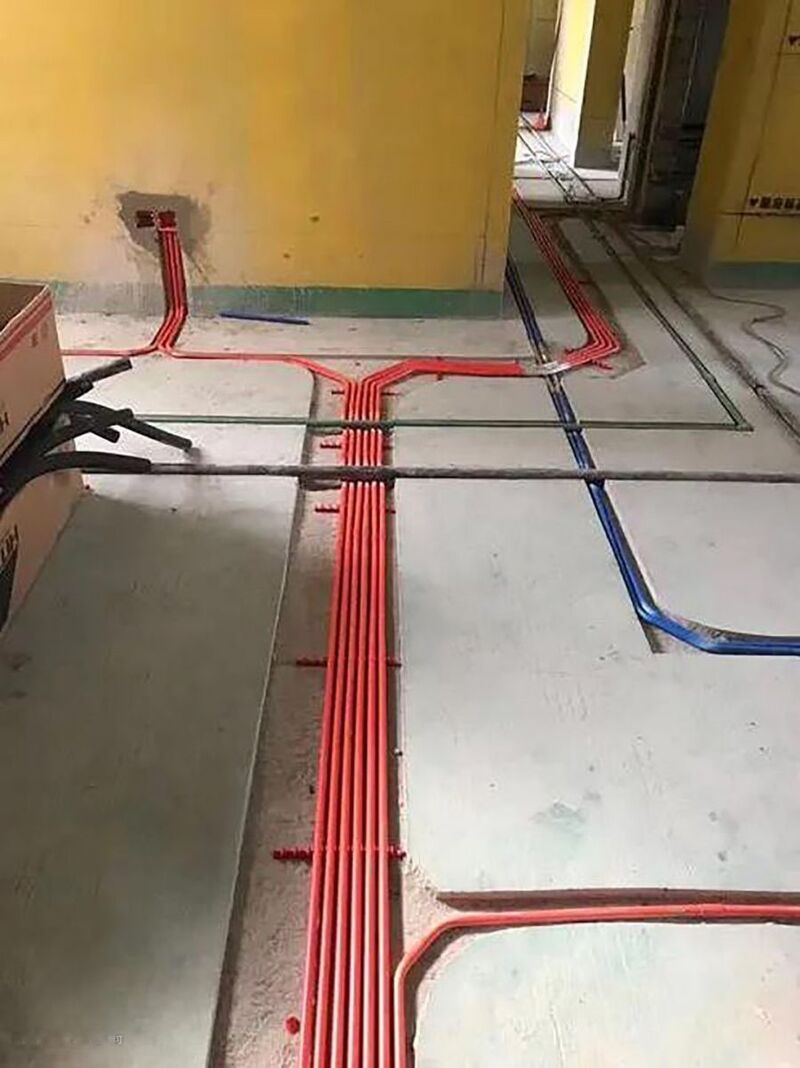

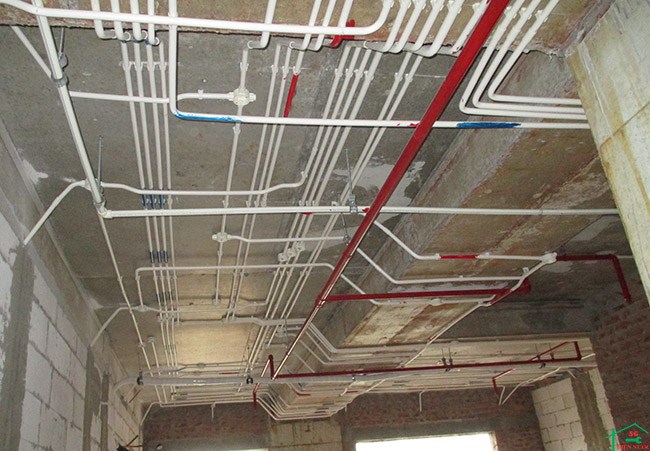

Cách đi đường dây điện âm tường, âm sàn
Ở phương pháp đi đường dây điện âm tường, dây điện không bị lộ ra bên ngoài mà sẽ được chôn trực tiếp hoặc luồn trong ống gen nhựa trước khi chôn trong tường hoặc sàn nhà. Đi dây điện âm tường rất phổ biến trong nhiều công trình hiện đại, yêu cầu tính an toàn và thẩm mỹ cao.
Ưu điểm:
- Tăng tính thẩm mỹ cho các công trình, hạn chế tối đa tình trạng đường dây điện chằng chịt, rối ren.
- Đảm bảo an toàn tối đa cho người sử dụng, giảm thiểu các tai nạn điện khi không phải tiếp xúc trực tiếp với đường dây điện.
- Bảo vệ tốt hệ thống dây điện, gia tăng tuổi thọ cho đường dây và thiết bị.
- Tăng giá trị bất động sản, nhất là trong các công trình hiện đại, thông minh.
Nhược điểm:
- Quy trình thiết kế, thi công, lắp đặt phức tạp.
- Chi phí thực hiện cao hơn nhiều so với đi dây điện nổi.
- Khó khăn trong việc khoanh vùng và tiến hành sửa chữa khi có sự cố điện.
Quy trình đi dây điện âm cơ bản:
- Bước 1: Xác định chính xác vị trí đặt thiết bị điện trong nhà để bố trí vị trí ổ cắm, công tắc hợp lý.

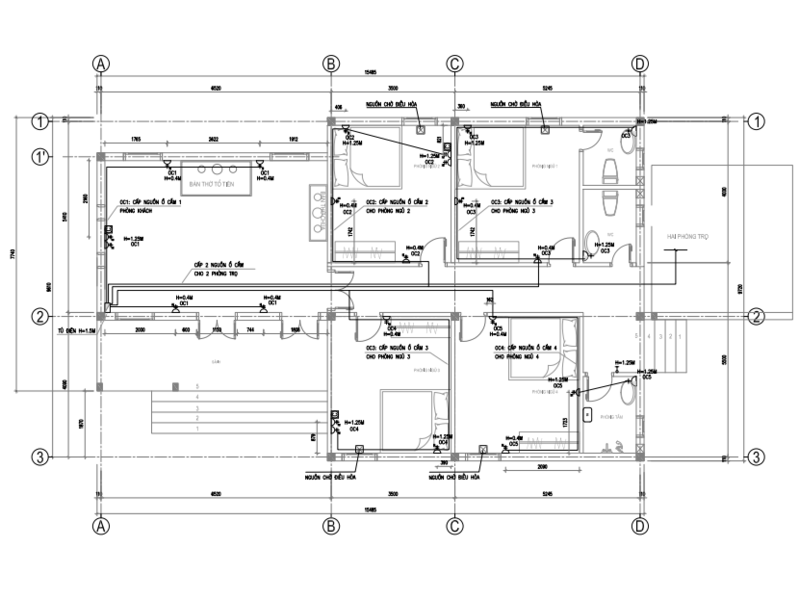

- Bước 2: Lập sơ đồ hệ thống điện âm chi tiết.
- Bước 3: Dựa vào bản vẽ, phác thảo chi tiết các đường dây điện trên tường, trên sàn. Sau đó tiến hành cắt tường, cắt sàn.
- Bước 4: Luồn dây điện vào các đường ống bảo vệ.
- Bước 5: Đặt các đường ống đã được luồn dây vào rãnh đã cắt và cố định chắc chắn.
- Bước 6: Sau khi kiểm tra khả năng thông mạch của đường dây điện âm, dùng hồ trám vào các rãnh đã cắt và sơn phủ để đảm bảo tính thẩm mỹ cho công trình.
Nguyên tắc đi dây điện trong nhà an toàn, thẩm mỹ
Dưới đây là các nguyên tắc chung bạn cần nắm được khi đi dây điện trong nhà để vừa đảm bảo hiệu suất truyền tải của đường dây điện, vừa đảm bảo an toàn cho người sử dụng và tính thẩm mỹ cho công trình.
- Phân nhánh dây điện để thuận tiện cho quá trình thay thế và sửa chữa, hạn chế sự cố điện làm ảnh hưởng cả hệ thống.
- Dây điện dùng cho công tắc, ổ cắm, bóng đèn ưu tiên dùng loại Cu/PVC 2x1.5mm2. Với thiết bị có công suất từ 1-2kW nên chọn dây Cu/PVC tiết diện 2x2.5mm2. Dây điện dùng cho thiết bị công suất >2kW như điều hòa nên chọn loại có tiết diện 4.0mm2. Tuy nhiên để đảm bảo an toàn và tối ưu chi phí bạn nên lựa chọn tiết diện dây điện theo cách tính tải dây điện cho từng thiết bị.
- Tất cả dây điện trong nhà cần được luồn trong ống gen để gia cố thêm khả năng chịu lực, chịu nhiệt, trong đó, dây điện âm ưu tiên chọn loại ống luồn dạng tròn, vị trí đặt ống luồn không quá ⅓ độ dày của tường. Số lượng dây điện luồn trong ống ≤75% tiết diện của ống.
- Sử dụng ống ruột gà có tính đàn hồi cho trần thạch cao, trần la phông, ống luồn dạng vuông cho đường dây điện nổi và cho hệ thống nối đất cần có màu riêng biệt như vàng sọc xanh hoặc xanh sọc vàng.
- Ống luồn bảo vệ dây điện phải có khả năng chống cháy, chống thấm, chịu lực tốt. Cần tránh đặt ống luồn ở khu vực có nhiệt độ >70 độ C.
- Dòng điện dư thừa cần có đường thoát an toàn nên đường dây điện trong nhà cần trang bị thêm cọc tiếp đất để đề phòng trường hợp chập cháy hoặc sét đánh.
- Cố định chắc chắn dây điện trên tường, sàn, tuyệt đối không được buông thõng dây điện.
- Đường dây điện sinh hoạt phải lắp đặt độc lập với các đường dây khác như cáp tín hiệu, dây điện thoại.
- Tuyệt đối không đi dây điện trên mái nhà.
- Không phân nhánh hoặc nối dài dây dẫn điện trong ống luồn.
- Khoảng cách tiêu chuẩn cho tủ bảng điện tính từ mặt sàn là 1.4m, ổ cắm là 0.3m và công tắc là 0.7 - 0.9m.
- Đường dây dẫn cho điều hòa nên cách trần một khoảng 0.4m và cục nóng cần cách tường <0.2m.
Xem thêm: Đi dây điện dưới nền nhà: Ưu, nhược điểm và quy trình thi công
Một số câu hỏi về cách đi dây điện trong nhà
Câu hỏi 1: Cách đi dây điện trong nhà cần lưu ý những gì?
Trả lời: Đi dây điện trong nhà cần chú ý một số vấn đề sau đây:
- Không được tự ý đi dây điện trong nhà nếu không có kiến thức chuyên môn về điện.
- Ưu tiên sử dụng dây dẫn chất lượng cao, đến từ các thương hiệu nổi tiếng.
- Tính toán kỹ lưỡng công suất thiết bị trong nhà để lựa chọn tiết diện dây điện phù hợp.
- Đường dây điện cần tách biệt với đường dây cáp, dây mạng, dây điện thoại.
- Trang bị aptomat bảo vệ tự động cho từng tầng, từng khu vực trong nhà.
- Không nên cắt rãnh tường quá sâu, sẽ ảnh hưởng đến kết cấu của tường nhà.
- Khi đi dây điện âm cần tính đến phương án mở rộng, nâng cấp hệ thống, tránh tình trạng dây điện quá tải khi phải chịu thêm nhiều tải mới.
Câu hỏi 2: Chiều cao lắp đặt ổ cắm tiêu chuẩn khi đi dây điện trong nhà là bao nhiêu?
Trả lời: Ổ cắm cần được đặt cách mặt sàn tối thiểu 0.3m. Tuy nhiên nếu nhà có trẻ nhỏ, khoảng cách này tối thiểu phải là 1.5m.
Câu hỏi 3: Chiều cao lắp đặt công tắc phù hợp là bao nhiêu?
Trả lời: Công tắc nên được lắp đặt ở gần cửa ra vào, chiều cao cách sàn từ 0.7 đến 0.9m là phù hợp.

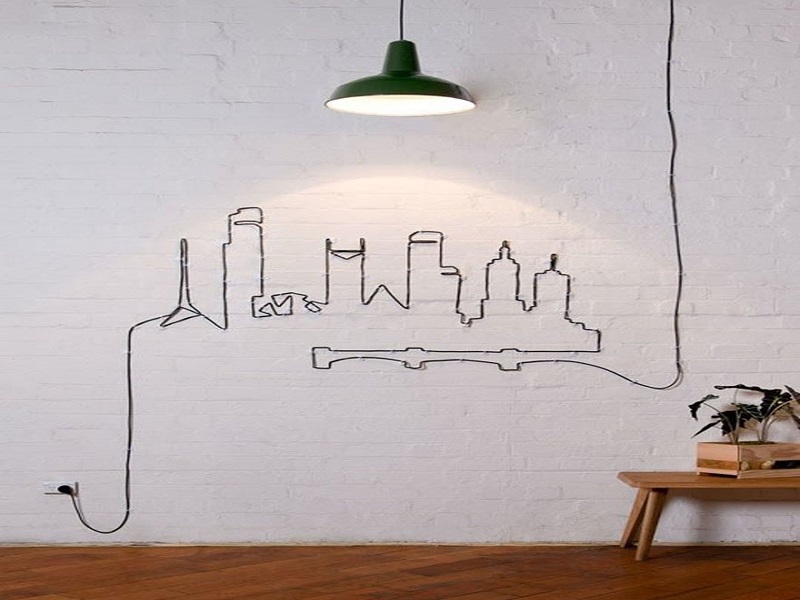

Câu hỏi 4: Làm thế nào để đường dây điện nổi trong nhà có tính thẩm mỹ?
Trả lời: Nên chọn màu ống luồn dây điện tương thích với màu tường, trần, sàn hoặc dùng băng keo có màu sắc và họa tiết để trang trí và tạo điểm nhấn trên bức tường.
Hy vọng với kiến thức về cách đi dây điện trong nhà trên đây, bạn có thể lựa chọn được phương pháp đi dây phù hợp với công trình của mình. Các kiến thức về dây điện khác, chúng tôi liên tục cập nhật tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-day-cap-dien/. Mời bạn tìm hiểu.
