Làm sao để chọn MCCB phù hợp với hệ thống điện của bạn? Việc lựa chọn sai có thể khiến MCCB không thể bảo vệ quá tải, ngắn mạch, ảnh hưởng đến an toàn và hiệu suất hoạt động. Trong bài viết này, Etinco sẽ hướng dẫn bạn cách chọn MCCB đúng chuẩn, giúp bảo vệ thiết bị điện hiệu quả, tối ưu chi phí và đảm bảo hệ thống vận hành ổn định.
MCCB đóng vai trò quan trọng ra sao với hệ thống điện?

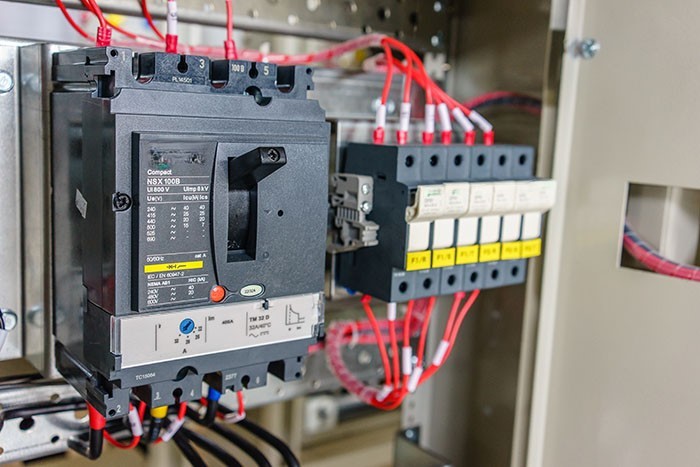

MCCB là thiết bị đóng vai trò vô cùng quan trọng trong hệ thống điện công nghiệp và thương mại. Chức năng chính của MCCB là bảo vệ mạch điện khỏi các sự cố quá tải và ngắn mạch, những yếu tố có thể gây ra hư hỏng nghiêm trọng cho thiết bị và nguy hiểm cho người sử dụng.
Với khả năng cắt dòng điện lớn và khả năng chịu đựng dòng ngắn mạch cao, MCCB được sử dụng rộng rãi trong các tủ điện phân phối, bảo vệ các thiết bị điện công suất lớn như động cơ, máy biến áp và các thiết bị công nghiệp khác. Khả năng điều chỉnh các thông số trên MCCB cho phép người dùng tinh chỉnh thiết bị để phù hợp với yêu cầu cụ thể của từng ứng dụng, đảm bảo hoạt động an toàn và hiệu quả của hệ thống điện.
Cách chọn MCCB cho hệ thống điện công nghiệp
Hệ thống điện công nghiệp có đặc điểm tải lớn, hoạt động liên tục với dòng điện cao. Do đó, khi chọn MCCB cho công nghiệp, cần xem xét các yếu tố sau:
Dựa vào cường độ dòng điện của tải
Cường độ dòng điện tải là yếu tố quan trọng nhất khi chọn MCCB. Người dùng cần chọn MCCB có dòng định mức (In) cao hơn hoặc bằng dòng điện tiêu thụ của thiết bị. Một số giá trị dòng định mức phổ biến của MCCB trong công nghiệp là 100A, 250A, 400A, 630A, 1000A,…
Đối với tải 1 pha, cường độ dòng điện MCCB được tính theo công thức sau:
Với tải 3 pha, cường độ dòng điện MCCB có công thức tính như sau:
Trong đó:
- I là cường độ dòng điện tải (A)
- P là công suất tiêu thụ của tải (W hoặc kW)
- U là điện áp (V)
- cosϕ là hệ số công suất (thường từ 0.8 – 0.95)
Ví dụ với động cơ công suất 4000W chạy trong mạch điện 3 pha 380V, để biết MCCB bao nhiêu A, áp dụng công thức tính dòng điện tiêu thụ:
Dòng tiêu thụ thực tế của động cơ khoảng 7-9A (tùy vào tải và điều kiện vận hành). Theo nguyên tắc chọn MCCB, nên chọn dòng định mức cao hơn dòng tiêu thụ khoảng 20-25% để đảm bảo an toàn. Do đó lựa chọn MCCB 10A hoặc 12A là phù hợp để bảo vệ động cơ 4000W.
Dựa vào khả năng ngắt dòng ngắn mạch của MCCB
Dòng cắt ngắn mạch (Icu, Ics) là khả năng chịu đựng dòng ngắn mạch của MCCB mà không bị hỏng. Giá trị này thường từ 10kA đến 100kA.
Lựa chọn:
- MCCB có Icu/Ics cao hơn dòng ngắn mạch tối đa của hệ thống.
- Với hệ thống điện công nghiệp, nên chọn MCCB có Icu từ 14kA để đảm bảo an toàn.

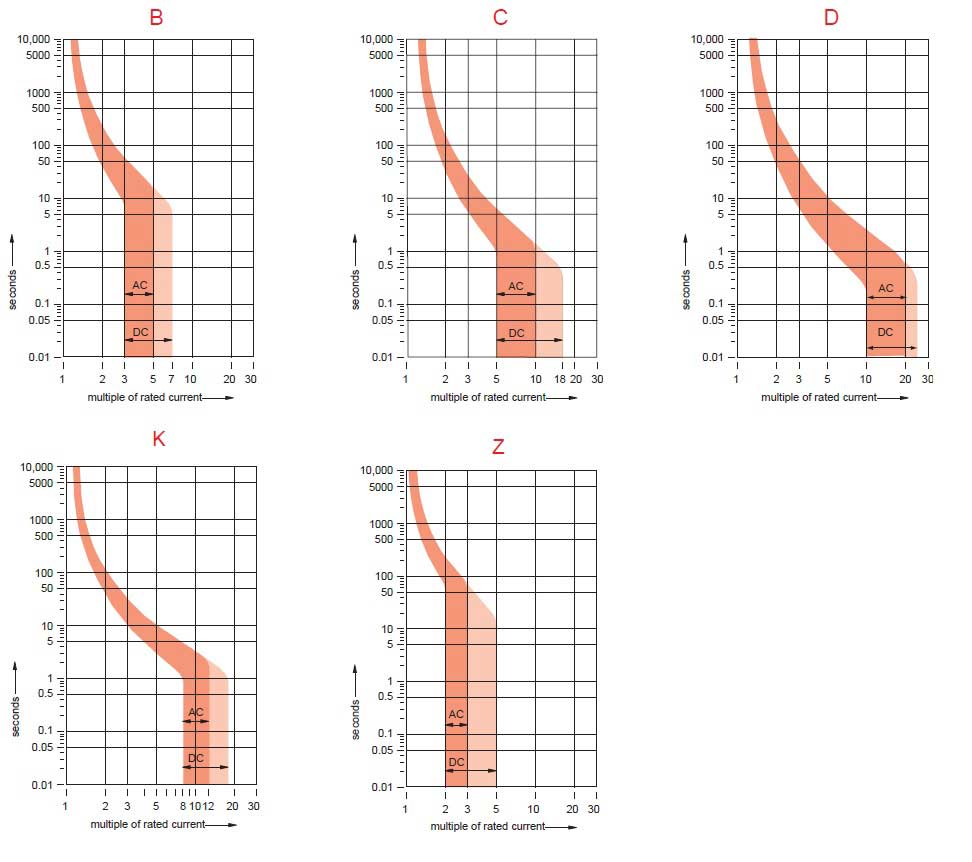

Dựa vào đặc tính đường cong
MCCB có nhiều loại đường cong bảo vệ như B, C, D, K, Z. Mỗi loại phù hợp với từng thiết bị:
- Đường cong B: Ngắt mạch khi phát hiện dòng điện đột biến gấp 3-5 lần In trong vòng 13 giây.
- Đường cong C: Ngắt ở mức 5-10 lần In trong 0.02 – 4 giây, phù hợp cho tải tổng, hệ thống chiếu sáng.
- Đường cong D: Ngắt ở mức 10-20 lần In trong 0.04 – 4 giây, dùng cho động cơ, máy biến áp.
- Đường cong K: Khả năng chịu dòng tác động tối đa: 8 đến 12 lần dòng định mức. Thời gian tác động tối đa l 5 giây.
- Đường cong Z: Khả năng chịu dòng tác động tối đa từ 2 đến 3 lần dòng định mức. Thời gian tác động tối đa là 5 giây.
Cách chọn MCCB cho hệ thống điện dân dụng
Hệ thống điện dân dụng có tải lớn như trang trại, xưởng sản xuất nhỏ cần MCCB để bảo vệ an toàn. Khi chọn MCCB trong điện dân dụng, cần xem xét các yếu tố sau:
Dựa vào công suất của động cơ
Khi chọn MCCB cho động cơ, công suất là yếu tố quan trọng nhất. Loại động cơ và phương pháp khởi động cũng ảnh hưởng đến việc lựa chọn MCCB phù hợp.
Ví dụ:
Máy bơm nước 2HP (~1.5kW) có dòng tiêu thụ khoảng 6-8A, có thể chọn MCCB 10A theo công thức tính cụ thể:
Dòng tiêu thụ thực tế dao động 6-8A, do đó lựa chọn MCCB 10A là phù hợp, đảm bảo bảo vệ quá tải hiệu quả cho động cơ.
Chọn cường độ dòng điện khởi động động cơ
Dòng điện khởi động của động cơ thường cao gấp 5 – 20 lần so với dòng điện định mức. Việc chọn MCCB cần tính đến dòng điện khởi động để tránh tình trạng ngắt mạch không mong muốn khi động cơ khởi động. Cần tham khảo thông số kỹ thuật của động cơ để biết chính xác dòng điện khởi động và chọn MCCB có khả năng chịu đựng phù hợp.
Ví dụ:
- Động cơ 10A có dòng khởi động 5kA → cần chọn MCCB có Icu ≥ 5kA để tránh ngắt sai.
Dựa vào cường độ dòng điện
Để chọn MCCB phù hợp, cần xác định tổng dòng điện tiêu thụ của tất cả các thiết bị điện trong hệ thống. MCCB cần có dòng điện định mức (In) lớn hơn hoặc bằng tổng dòng điện này. Tuy nhiên, không nên chọn MCCB có dòng điện định mức quá lớn để tránh lãng phí. Việc tính toán chính xác dòng điện tiêu thụ giúp đảm bảo MCCB hoạt động hiệu quả và bảo vệ hệ thống điện.
- Văn phòng có nhiều thiết bị chọn MCCB 63A – 100A.
- Trang trại, nhà xưởng nhỏ có thể cần MCCB 125A trở lên.
Gợi ý một số thương hiệu MCCB phổ biến
Hiện nay, trên thị trường có rất nhiều thương hiệu MCCB chất lượng như: LS Electric, Schneider Electric, Mitsubishi Electric, …. Mỗi thương hiệu đều có những ưu thế riêng, trong đó:
- MCCB LS: Sản xuất bởi LS Electric được thiết kế chắc chắn, độ bền cao, phù hợp cho cả ứng dụng dân dụng và công nghiệp.
- MCCB Mitsubishi: Sản phẩm của Mitsubishi, được sản xuất theo tiêu chuẩn IEC 60947-2, đảm bảo độ bền, khả năng chống chịu nhiệt độ cao và ổn định.
- MCCB BTB Electric: BTB Electric được biết đến với thiết kế chắc chắn, đảm bảo độ bền và khả năng hoạt động ổn định phù hợp với nhiều ứng dụng khác nhau.
Các thương hiệu này được biết đến rộng rãi với chất lượng và độ tin cậy cao, và bạn có thể tìm thấy những sản phẩm này tại Etinco với giá cả phải chăng. Etinco với hơn một thập kỷ hoạt động trong lĩnh vực thiết bị điện, đã khẳng định vị thế tiên phong bằng việc mang đến trải nghiệm chân thực cho khách hàng. Chúng tôi cam kết cung cấp sản phẩm chính hãng với giá cả cạnh tranh và ổn định, cùng những sản phẩm độc quyền giúp tối ưu hóa lợi ích kinh tế cho người mua.
Etinco vừa chia sẻ đến bạn những cách chọn MCCB phù hợp để bảo vệ hệ thống điện, tránh sự cố nguy hiểm. Với hệ thống công nghiệp, ưu tiên MCCB có dòng cắt cao, độ bền tốt. Với dân dụng, nên chọn MCCB có dòng định mức vừa phải, giá cả hợp lý. Tham khảo thêm các bài viết khác về MCCB tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
