Nhiều gia đình sử dụng bếp từ có công suất cao thường không dùng dây cắm trực tiếp vào ổ cắm điện mà trang bị aptomat riêng cho bếp từ. Bài viết này, Etinco sẽ chia sẻ về cách chọn công suất aptomat cho bếp từ cũng như các bước đấu nối chi tiết.

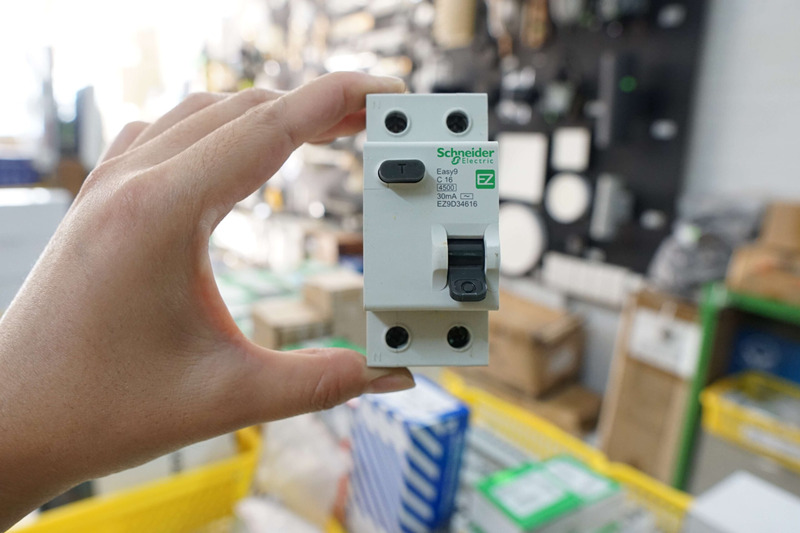

Lợi ích khi sử dụng aptomat cho bếp từ
Bếp từ gia đình thường có ít nhất 2 bếp nấu trở lên. Vì vậy, công suất điện sử dụng tương đối cao. Sử dụng aptomat cho bếp từ sẽ đảm bảo được vấn đề an toàn điện cũng như duy trì dòng điện cường độ cao. Thêm vào đó, việc đấu dây điện có chịu tải tốt cũng giúp bếp từ đảm bảo được công suất hoạt động lớn.
Cách chọn công suất aptomat cho bếp từ
Một số loại aptomat cho bếp từ phổ biến, được nhiều người dùng là MCB, RCBO và cầu dao an toàn.
- MCB: Phù hợp với bếp từ dùng trong hộ gia đình, có chức năng bảo vệ quá tải và ngắn mạch.
- RCBO: Loại aptomat này có cả chức năng chống rò điện và bảo vệ quá tải nên an toàn hơn MCB.
- Cầu dao an toàn: phù hợp với bếp từ dành cho hộ gia đình nhỏ.

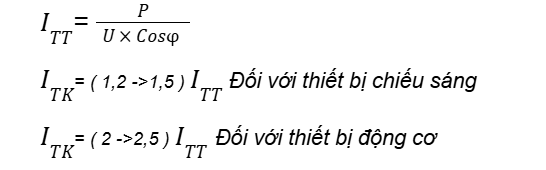

Để chọn được aptomat phù hợp, bạn có thể áp dụng công thức tính toán cường độ dòng điện của thiết bị:
- I là Cường độ dòng điện (A – ampe)
- P là Công suất tiêu thụ (W – watt)
- U là Điện áp (V)
- Nguồn điện: 1Pha – 220V và 3Pha – 380V
- Cosφ là Hệ số công suất = 0,8
Khi đã có giá trị dòng điện, loại aptomat cho bếp từ có dòng điện định mức trên 20% là phù hợp nhất. Để hiểu hơn về công thức tính dòng điện aptomat trên, có thể xem ví dụ cụ thể dưới đây:

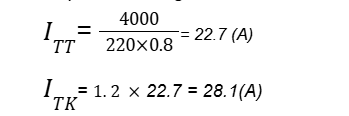

Bếp từ đôi công suất 4000W, điện áp 1 pha 220V. Áp dụng công thức trên ta có:
Dựa vào kết quả này, chọn aptomat 30A cho bếp từ là phù hợp nhất. Tham khảo các dòng sản phẩm aptomat LS 30A.
Chọn dây dẫn đấu aptomat cho bếp từ
Muốn an toàn khi dùng bếp từ, dây điện phải chịu tải lớn hơn tối thiểu 20% tổng công suất cực đại của bếp từ. Nếu dây không tải được, lớp bọc cách điện có thể bị nóng chảy. Ví dụ, với bếp từ đôi công suất 4000w, dây điện phải có công suất chịu tải 4800W.
Dựa vào công suất sẽ chọn được dây dẫn đấu aptomat bếp từ phù hợp. Khả năng chịu tải được quyết định bởi tiết diện lõi dây. Ví dụ, dây tiết diện 4mm2 có thể chịu tải 5700W.
Dưới đây là bảng công suất chịu tải cho điện sinh hoạt (1 pha, 220V) của các loại dây điện thông dụng:
| Tiết diện ruột dẫn (mm2) | Công suất chịu tải (W) |
| 1.5mm2 | <1700W |
| 2mm2 | <2100W |
| 2.5mm2 | ≤ 2400W |
| 3 mm² | ≤ 3300W |
| 3.5 mm² | ≤ 4400W |
| 4 mm² | ≤ 5700W |
| 4.5 mm² | ≤ 6200W |
| 5.5 mm² | ≤ 8800W |
| 6 mm² | ≤ 9600W |
Công thức : S= I/J
Trong đó:
- S: tiết diện dây dẫn (mm²)
- I: dòng điện tải (A)
- J: mật độ dòng điện cho phép (A/mm²) – phụ thuộc vào loại dây và điều kiện lắp đặt.
- Với dây đồng bọc cách điện, đi trong ống, J thường lấy khoảng 6–10A/mm².
- Với dây nhôm, J thường lấy thấp hơn, khoảng 3–5A/mm².
Từ công thức trên, với dòng điện là 19.1A dùng dây đồng, chọn J = 7A/mm².
S= 19,1/7 ≈2.73mm
Lúc này chọn tiết diện 2.5 mm² là tối thiểu, nhưng nếu dây dài hơn 20m hoặc tải thường xuyên hoạt động, nên chọn 4 mm² để an toàn và giảm tổn hao điện năng.
Đọc thêm: Hướng dẫn chi tiết chọn aptomat tổng cho hộ gia đình
3 cách đấu aptomat cho bếp từ
Cách đấu aptomat cho bếp từ có thể thực hiện tại nhà nếu bạn nắm vững kiến thức điện. Số dây nguồn bếp từ sẽ dựa vào số bếp cũng như công suất. Trước khi đấu, hãy ngắt cầu dao điện và chuẩn bị đầy đủ các dụng cụ như tua vít, bút thử điện…

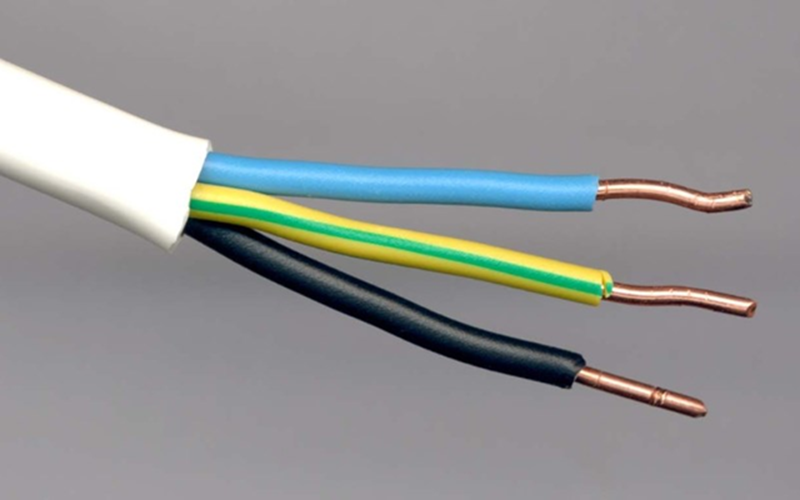

Đấu aptomat cho bếp từ 3 dây
Cách lắp aptomat cho bếp từ 3 dây thực hiện theo 3 bước sau:
Bước 1: Cắt 3 đầu dây điện bằng nhau, tước lớp nhựa bên ngoài khoảng 3-4cm để lộ lõi đồng bên trong.
Bước 2: Mở aptomat, đấu dây nguồn bếp từ với aptomat theo trình tự sau:
- Dây nâu (đen) nối cọc L của Aptomat.
- Dây xanh dương nối cọc N Aptomat.
- Dây vàng sọc xanh lá nối dây tiếp đất.
Bước 3: Vặn vít lại cọc tải aptomat, dùng băng dính cách điện quấn lên các mối dây và đấu nối aptomat bếp từ với nguồn.
Bước 4: Đóng nguồn điện, kiểm tra các vị trí đấu dây bằng bút thử điện.

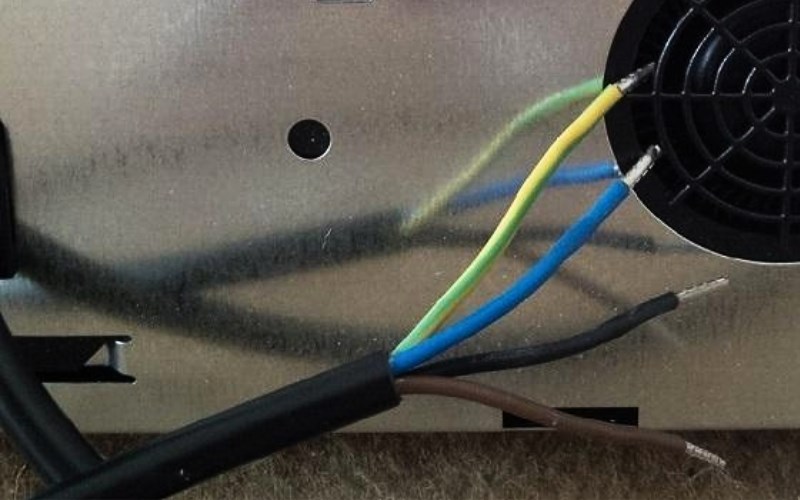

Đấu aptomat cho bếp từ 4 dây
Bước 1: Cắt bằng các dầu dây và tuốt dây để hở lõi đồng.
Bước 2: Mở ốc vít cọc tải aptomat để tiến hành đấu dây.
- Dây đen và nâu là 2 dây nóng, lần lượt đấu cọc L của aptomat.
- Dây xanh dương đấu cọc N của aptomat.
- Dây vàng sọc xanh lá nối với dây tiếp đất.
Bước 3: Vặn lại vít cọc tải aptomat, sau đó đấu vào nguồn điện và quấn băng dính ở các vị trí mối nối.
Bước 4: Kiểm tra lại bằng bút thử điện.
Đấu aptomat cho bếp từ 5 dây
Cách đấu aptomat bếp từ 5 dây tương tự như 2 cách trên ở bước tước vỏ dây điện để hở lõi đồng và mở ốc vít cọc tải aptomat. Sau đó, bạn làm theo trình tự đấu sau:
- Dây đen, nâu đỏ đấu với cọc L aptomat.
- Dây xám và xanh dương đấu với cọc N aptomat.
- Dây vàng sọc xanh lá nối với dây tiếp đất.
Lưu ý khi lắp đặt và sử dụng aptomat bếp từ
Để an toàn khi sử dụng cũng như bảo vệ bếp từ thì việc lắp đặt, sử dụng aptomat bếp từ cần chú ý đến những điều sau:
- Đảm bảo an toàn trong quá trình đấu nối dây điện. Trước khi lắp đặt cần ngắt nguồn điện, dùng dây dẫn phù hợp.
- Không đấu nhiều thiết bị vào aptomat cho bếp từ.
- Đấu nối xong cần bật aptomat lên để kiểm tra xem có nhảy ngắt hay xuất hiện bất thường hay không.
- Lắp aptomat cho bếp từ ở điểm hợp lý, thoáng mát.
- Định kỳ kiểm tra lại các đầu nối dây và vệ sinh cho sạch sẽ. Nếu aptomat lỏng lẻo thì nên thay mới.
- Sau khi nấu xong nên chờ bếp nguội hẳn mới ngắt aptomat.
- Trường hợp hệ thống có dây tiếp đất, cần nối dây này dài hơn 2cm so với các dây khác của bếp.
- Nếu không có dây tiếp đất, nên nối dài dây tiếp đất để có thể cắm vào tường hoặc dưới đất.
- Nếu chập cặp dây pha/dây trung tính của bếp để đấu aptomat, trường hợp lõi đồng có thể tách và uốn thì chập cả 2 thành một rồi mới gắn cọc tải.
Trên đây là thông tin về cách chọn và lắp aptomat cho bếp từ 3 dây, 4 dây và 5 dây đã được Etinco tổng hợp và chia sẻ. Thông qua bài viết, hy vọng bạn đã trang bị được thêm kiến thức chọn aptomat và đấu dây bếp từ. Để tìm hiểu thêm các kiến thức khác liên quan đến aptomat, bạn có thể xem tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/.
