Tủ điện công nghiệp là thành phần không thể thiếu của hệ thống điện công nghiệp. Tùy vào chức năng và mục đích sử dụng mà từng loại tủ sẽ có thiết kế và cấu trúc khác nhau. Thông thường, tủ điện công nghiệp sẽ được cấu thành từ 2 bộ phận chính là vỏ tủ và thiết bị - linh kiện bên trong. Trong khi phần vỏ tủ được sản xuất theo 1 tiêu chuẩn nhất định thì nhóm thiết bị - linh kiện có sự khác biệt, phù thuộc vào công dụng của từng loại tủ. Trong bài viết này, chúng tôi sẽ giới thiệu đến bạn các thiết bị trong tủ điện công nghiệp quan trọng nhất.

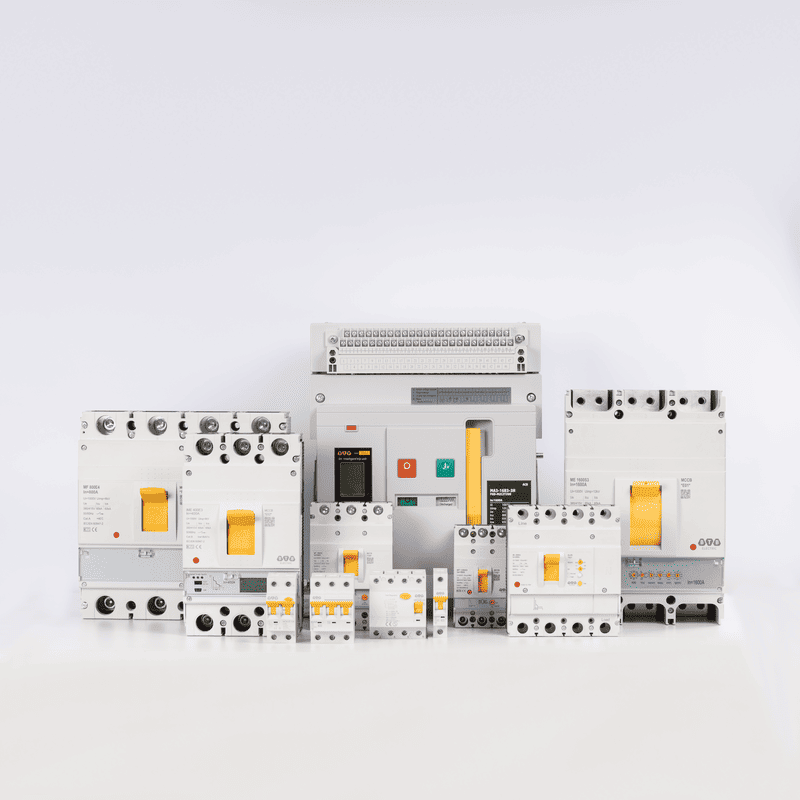

Nhóm thiết bị aptomat
Đây là nhóm thiết bị quan trọng bậc nhất trong tất cả các loại tủ điện, đảm nhận chức năng đóng ngắt mạch điện, bảo vệ phụ tải trước các sự cố như quá tải, ngắn mạch, dòng rò. So với cầu chì hay cầu dao, aptomat được coi là giải pháp thay thế toàn diện hơn khi có thể điều khiển thủ công hoặc tự động.
Các loại aptomat thường có trong tủ điện công nghiệp gồm:
- ACB: Thiết bị đóng ngắt công suất lớn, thường được đặt trong tủ phân phối tổng MSB. ACB có khả năng chống quá tải và ngắn mạch, hoạt động ở cường độ dòng điện lớn, lên đến 10.000A, dòng cắt tới 125kA.
- MCCB: Dòng aptomat dạng khối chuyên dụng cho điện công nghiệp, đảm nhận 2 chức năng là chống quá tải và chống ngắn mạch. MCCB hoạt động nhanh nhạy ở dòng điện lớn, độ tin cậy cao nên được sử dụng đa dạng tại các tủ điện phân phối MSB, DB hoặc tủ ATS, tủ tụ bù.
- MCB: Đây là một lựa chọn kinh tế hơn cho cả điện 1 pha và 3 pha khi có cùng chức năng với MCCB nhưng kích thước nhỏ hơn. Tất nhiên, dòng định mức, dòng cắt ngắn mạch của MCB hạn chế hơn nhiều so với MCCB nên vị trí lắp đặt lý tưởng là tại các tủ điện công suất nhỏ.
- RCBO, RCCB, ELCB: 3 dòng aptomat chống rò rỉ điện, được sử dụng linh hoạt ở nhiều ứng dụng khác nhau, tùy theo yêu cầu của người vận hành.
Tại Etinco, chúng tôi phân phối chính hãng đầy đủ các dòng aptomat phổ biến trong tủ điện công nghiệp, đến từ nhiều thương hiệu nổi tiếng trên thị trường như LS, BTB Electric, Hyundai, Mitsubishi, Panasonic… Với kinh nghiệm gần 15 năm trong lĩnh vực nhập khẩu và phân phối thiết bị điện, Etinco có đủ tiềm lực và uy tín để cam kết sản phẩm đồng nhất về chất lượng cho mọi công trình, với mức giá cạnh tranh, hệ số chiết khấu và chính sách bảo hành hấp dẫn nhất thị trường.
Quý khách hàng có nhu cầu chọn mua aptomat cho tủ điện công nghiệp, vui lòng liên hệ:
- Điện thoại: 0904 99 88 77
- Email: kd@etinco.vn
- VP Miền Bắc: 33 BT5, KĐT mới Pháp Vân – Tứ Hiệp, Yên Sở, Hà Nội
- VP Miền Nam: Số 19 Lý Văn Phức, Tân Định, TP Hồ Chí Minh

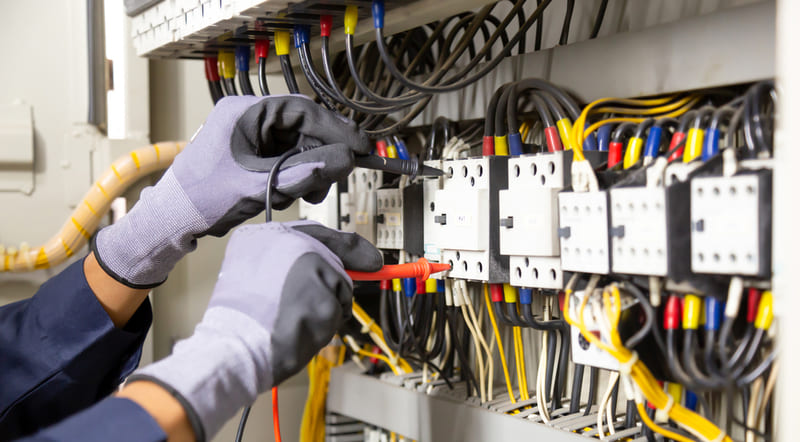

Nhóm thiết bị rơ le
Rơ le chịu trách nhiệm chuyển mạch dòng điện hoặc điện áp, đồng thời hoạt động như một thiết bị bảo vệ mạch điện, thực hiện nhiệm vụ đóng cắt khi hệ thống xuất hiện tình trạng quá áp hoặc dưới dòng. Trong tủ điện công nghiệp, loại rơ le được sử dụng phổ biến nhất là rơ le điện từ.
Ngoài ra, còn có rơ le nhiệt dùng để bảo vệ động cơ và mạch điện khỏi quá tải; relay bảo vệ mất pha để phát hiện sự cố mất pha và bảo vệ thứ tự pha cùng một số rơ le bảo vệ dạng khác: rơ le bảo vệ chạm đất, bảo vệ dòng rò, bảo vệ quá tần số…

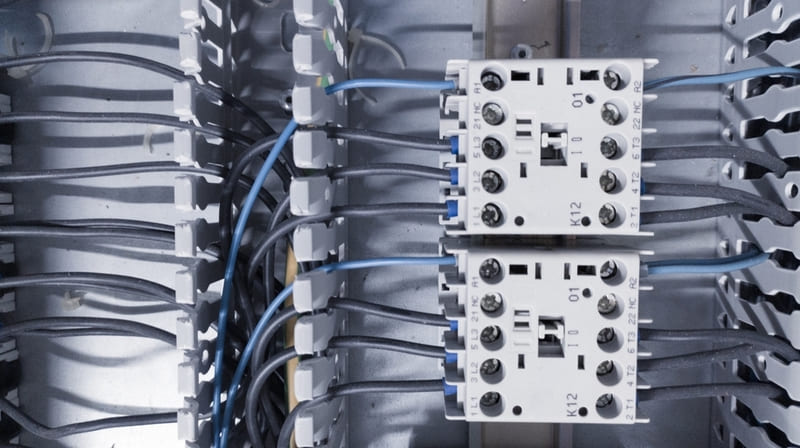

Nhóm thiết bị contactor
Contactor được sử dụng trong hệ thống điện công nghiệp để chuyển đổi dòng điện tự động và điều khiển thiết bị tại phía phụ tải từ xa với dòng điện cao. Ưu điểm của thiết bị này là chịu được dòng điện - dòng ngắn mạch lớn, tuổi thọ dài, cơ chế đóng ngắt tự động và dễ dàng bảo trì.
Trong thực tế, contactor được dùng để bật/tắt nguồn điện cho các thiết bị công suất lớn như motor, máy nén khí, hệ thống chiếu sáng…

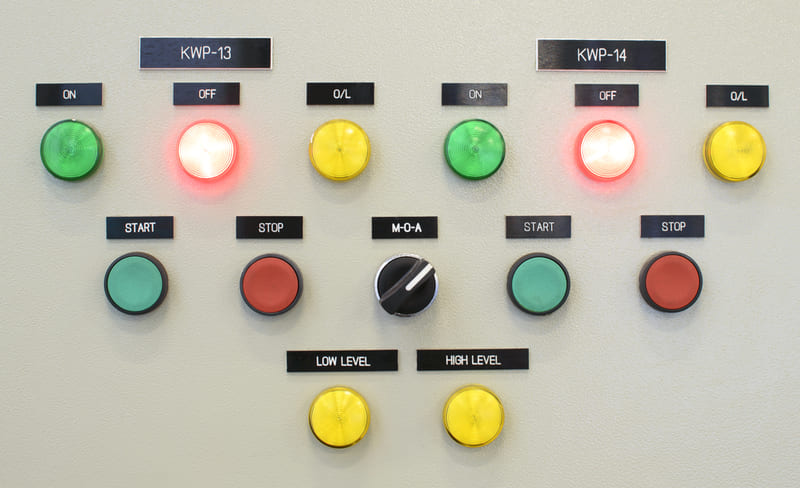

Nhóm thiết bị nút nhấn - đèn báo
Bất kỳ tủ điện loại nào cũng cần trang bị nút nhấn. Linh kiện này thường được lắp ở mặt trước của tủ để thuận tiện cho việc sử dụng, với chức năng chính là điều khiển nguồn điện, điều chỉnh chế độ các thiết bị điện hoặc chế độ vận hành của tủ.
Một loại nút nhấn đặc thù khác là nút dừng khẩn cấp. Loại này thường xuất hiện trong hệ thống điện nặng, được sử dụng để đóng cắt toàn bộ mạch điện khi hệ thống xảy ra sự cố khẩn cấp như chập cháy, linh kiện thiết bị công suất lớn rơi rụng.
Mặt trước tủ điện ngoài nút nhấn còn được trang bị thêm nhiều linh kiện khác như đồng hồ đo lường, công tắc xoay, bảng chỉ dẫn, đèn báo…
Nhóm thiết bị chuyên biệt
Đây là nhóm thiết bị đặc thù cho các loại tủ điện công nghiệp chuyên dụng. Điển hình có thể kể đến:
- Biến tần: Thiết bị không thể thiếu trong tủ biến tần, có nhiệm vụ điều khiển tốc độ và công suất của động cơ thông qua tần số nguồn điện.
- Tụ bù, cuộn kháng: 2 thiết bị quan trọng trong tủ tụ bù, đảm nhận chức năng bù công suất phản kháng, nâng cao hệ số công suất và cải thiện chất lượng điện năng của hệ thống.
- Bộ lọc sóng hài: Thiết bị lọc sóng hài chuyên dụng, phù hợp với các tủ điện công suất lớn, giúp lọc sóng hài và nâng cao độ uy tín của mạng điện.
- Bộ chuyển nguồn ATS: Thiết bị quan trọng nhất của tủ chuyển nguồn tự động, cho khả năng tự động chuyển nguồn điện giữa nguồn chính và nguồn phụ trong trường hợp nguồn chính gặp sự cố gián đoạn.
Biến tần, tụ bù, cuộn kháng, bộ lọc sóng hài và bộ chuyển nguồn ATS cũng là những thiết bị chất lượng điện hiện phân phối chính hãng tại Etinco.
Quý khách có nhu cầu lựa chọn thiết bị điện chất lượng, có thể tham khảo tại: https://etinco.vn/san-pham/
Các linh kiện phụ trợ
Tuy không phải thiết bị chính nhưng linh kiện là thành phần cần thiết để cấu thành một tủ điện hoàn chỉnh. Những linh kiện này gồm:
- Thanh cái: Có tác dụng phân phối nguồn điện chính trong tủ.
- Dây điện/cáp điện: Dùng để dẫn điện và kết nối các thiết bị điện.
- Máng cáp: Giúp đi dây gọn gàng, thẩm mỹ.
- Quạt và lọc bụi: Đảm bảo môi trường bên trong tủ sạch sẽ và thoáng mát, hạn chế tình trạng quá nhiệt.
Một số câu hỏi thường gặp về các thiết bị trong tủ điện công nghiệp
Câu hỏi 1: Thiết bị điện nào quan trọng nhất trong tủ điện công nghiệp?
Trả lời: Aptomat là thiết bị không thể thiếu trong bất kỳ tủ điện nào, đóng vai trò bảo vệ trước các sự cố điện.
Câu hỏi 2: ATS thường được sử dụng trong tủ điện công nghiệp loại nào?
Trả lời: ATS là thiết bị chính trong tủ chuyển nguồn ATS, góp phần đảm bảo tính liên tục của nguồn điện trong hệ thống công suất lớn.
Câu hỏi 3: Nút dừng khẩn cấp thường lắp đặt ở tủ điện loại nào?
Trả lời: Thực tế, nút dừng khẩn cấp có thể lắp đặt ở bất kỳ loại tủ nào, tuy nhiên, loại nút này thường xuất hiện ở các tủ điện của hệ thống điện nặng, phục vụ cho ngành công nghiệp chế biến, sản xuất như sản xuất xi măng, chế tạo sắt - thép, hoặc tại các phụ tải công suất lớn, mức độ nguy hiểm cao như máy nghiền, máy ép, máy xay.
