Bạn có biết aptomat 1 pha chính là “tấm khiên” bảo vệ hệ thống điện trong gia đình, được thiết kế để hoạt động với mức dòng điện định mức thấp cho mạng điện dân dụng? Để chọn được loại CB 1 pha phù hợp, hãy đọc ngay bài viết từ Etinco để tìm hiểu chi tiết về thiết bị này.

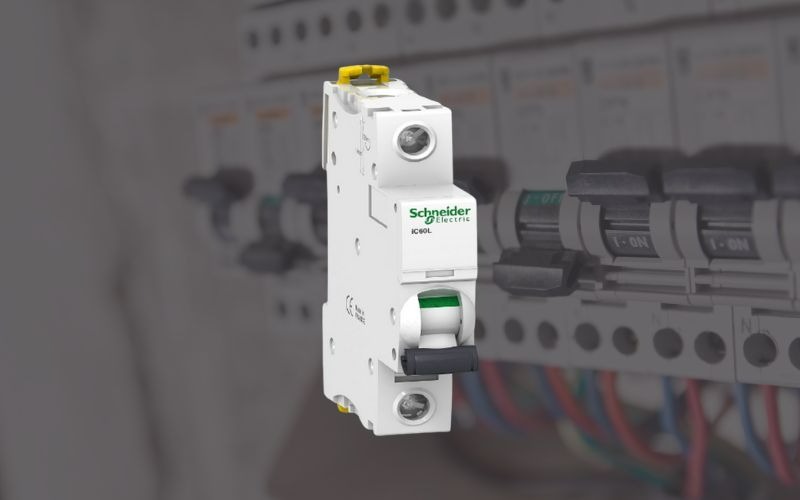

Cách nhận biết aptomat 1 pha
Aptomat 1 pha còn gọi là cầu dao tự động 1 pha (Single-Phase Circuit Breaker). Chức năng chính của CB 1 pha là đóng cắt mạch điện với định mức dòng cắt ngắn mạch thấp, giúp bảo vệ mạch điện khi xảy ra quá tải, ngắn mạch hoặc rò điện. Loại CB này được sử dụng chủ yếu trong các công trình dân dụng, cụ thể tại các khu vực hoặc thiết bị có công suất sử dụng điện thấp. Loại aptomat này có thiết kế nhỏ gọn, thường có 1 cực (1P) hoặc 2 cực (2P), phù hợp để lắp đặt trong hệ thống điện gia đình, bảo vệ các thiết bị có công suất nhỏ.
Phân biệt với aptomat 3 pha có thể dựa vào số cực và kích thước:
- Aptomat 1 pha chỉ có 1 hoặc 2 cực, sử dụng trong hệ thống điện 220V.
- Aptomat 3 pha có 3 hoặc 4 cực, dùng cho điện 380V và thường có kích thước lớn hơn, được sử dụng trong các hệ thống điện công nghiệp.

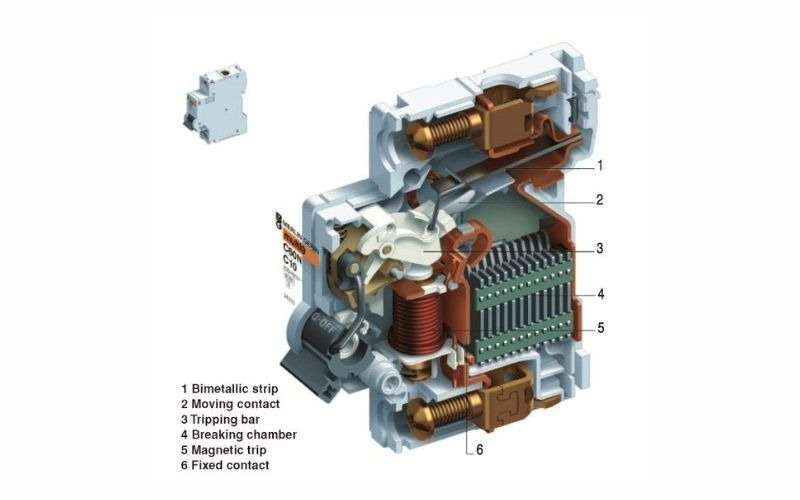

Cấu tạo của aptomat 1 pha
CB 1 pha có cấu tạo bên trong tương tự như các loại aptomat thông thường, với thiết kế bên ngoài gồm 1 cặp cực (1P) hoặc 2 cặp cực (2P), tùy vào mục đích sử dụng. Thông thường, aptomat 1 pha bao gồm 5 bộ phận chính:
- Tiếp điểm: Gồm tiếp điểm chính, phụ và hồ quang (một số loại chỉ có tiếp điểm chính và hồ quang).
- Truyền động đóng – cắt: Có thể vận hành bằng tay (với dòng điện định mức nhỏ) hoặc bằng cơ điện (với dòng điện định mức lớn).
- Móc bảo vệ: Hoạt động theo kiểu điện từ hoặc rơ-le nhiệt, giúp ngắt mạch khi có sự cố quá tải hoặc ngắn mạch.
- Hộp dập hồ quang: Có hai kiểu là nửa kín (đặt trong vỏ kín, có lỗ thoát khí) và nửa hở .
- Vỏ aptomat: Làm từ nhựa cao cấp, có độ bền cao, giúp bảo vệ và cố định các bộ phận bên trong.
Phân loại aptomat 1 pha
CB 1 pha được phân loại dựa trên số cực và chức năng bảo vệ. Mỗi loại aptomat có đặc điểm riêng, phù hợp với từng nhu cầu sử dụng trong hệ thống điện dân dụng và công nghiệp.

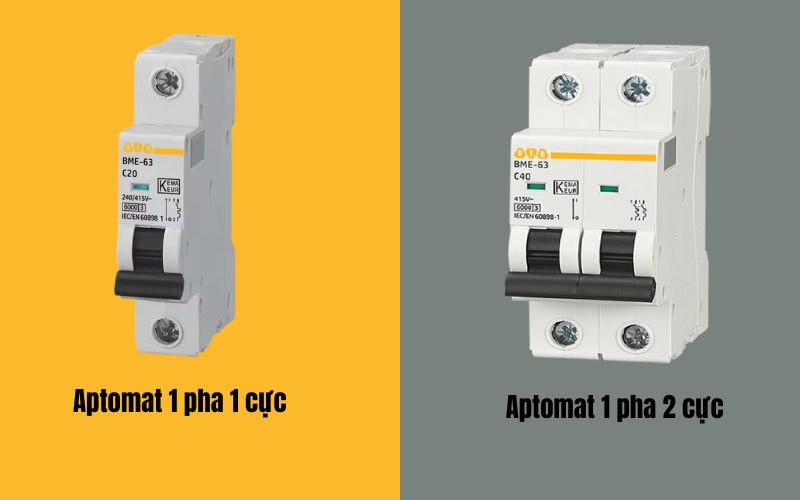

3.1. Phân loại theo số cực
Tùy theo thiết kế bảo vệ, CB 1 pha có thể có 1 cực hoặc 2 cực. Điều này ảnh hưởng đến phạm vi bảo vệ và mức độ an toàn của hệ thống điện.
- Aptomat 1 pha 2 cực: Bảo vệ cả dây pha và dây trung tính, giúp đảm bảo an toàn cao hơn trong hệ thống điện dân dụng. Loại này được sử dụng rộng rãi trong các hệ thống điện một pha.
- Aptomat 1 pha 1 cực: Chỉ bảo vệ dây pha, thường thấy trong các tủ điện trong hệ thống điện gia đình.
3.2. Phân loại theo chức năng
Ngoài số cực, aptomat 1 pha còn được phân loại theo chức năng bảo vệ, giúp tăng hiệu quả sử dụng và đảm bảo an toàn điện.
- MCB 1 pha : Loại aptomat tép bảo vệ quá tải và ngắn mạch, có cả 1 cực và 2 cực.
- RCCB 1 pha : Aptomat chống rò điện, giúp bảo vệ con người khỏi nguy cơ điện giật, thường có 2 cực.
- RCBO 1 pha : Kết hợp chức năng bảo vệ quá dòng và chống rò điện, phổ biến với loại 2 cực.
- MCCB 1 pha: Aptomat khối với khả năng chịu tải cao hơn MCB, thường dùng cho các hệ thống điện có công suất lớn.
Hướng dẫn lắp đặt aptomat 1 pha
Lắp đặt CB 1 pha đúng cách giúp bảo vệ hệ thống điện và đảm bảo an toàn khi sử dụng. Dưới đây là hướng dẫn lắp đặt CB 1 pha 1 cực và 2 cực.

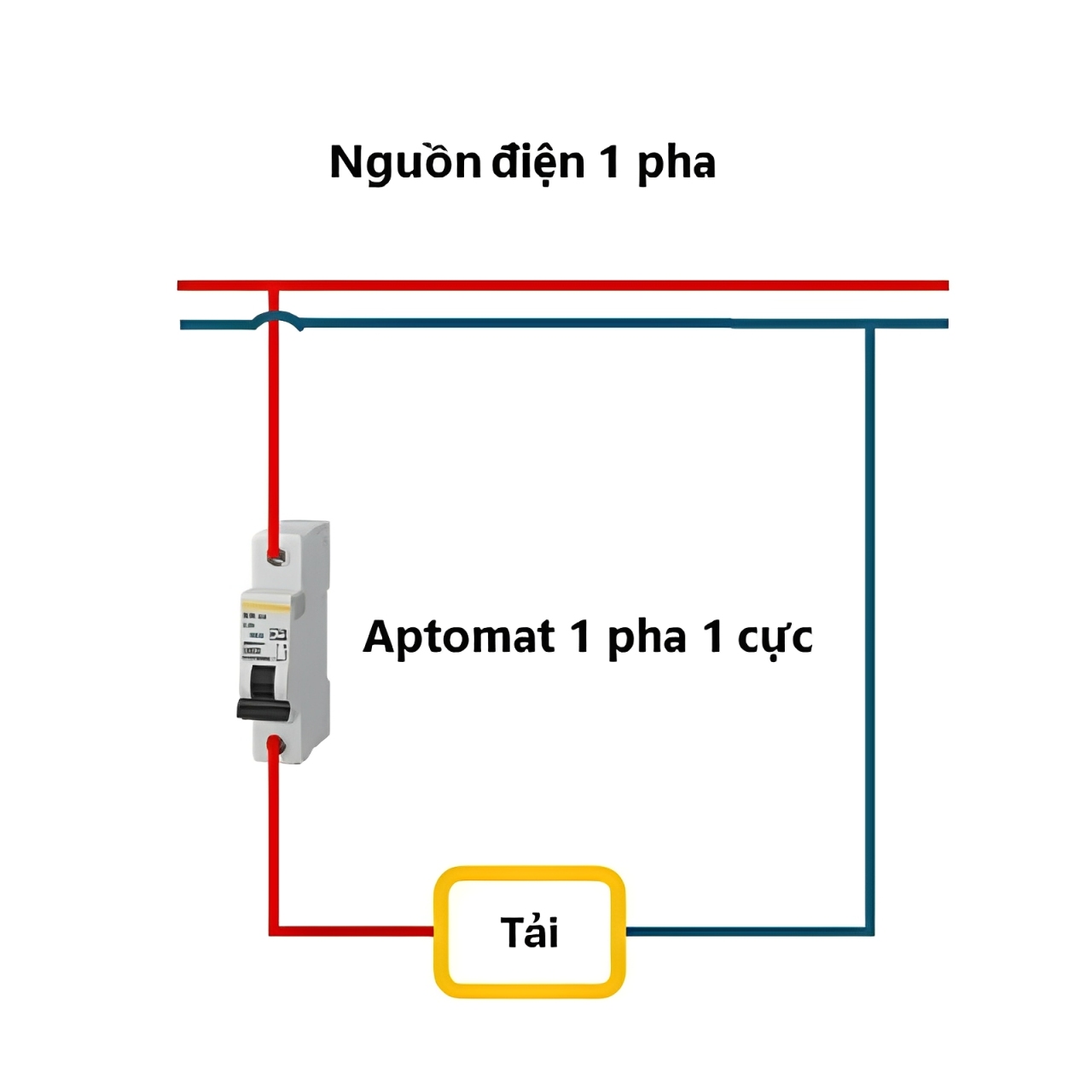

4.1. Cách lắp đặt aptomat 1 pha 1 cực
CB 1 pha 1 cực chỉ có một cặp cực, việc đấu nối rất đơn giản, phù hợp với hệ thống điện dân dụng.
Hệ thống điện 1 pha có một dây pha và một dây trung tính. Để lắp đặt aptomat 1 pha 1 cực, bạn cần nối dây pha vào cực đầu vào của aptomat, sau đó đấu đầu ra của aptomat với một đầu của thiết bị sử dụng điện.
Xem chi tiết: Cách đấu aptomat 1 pha

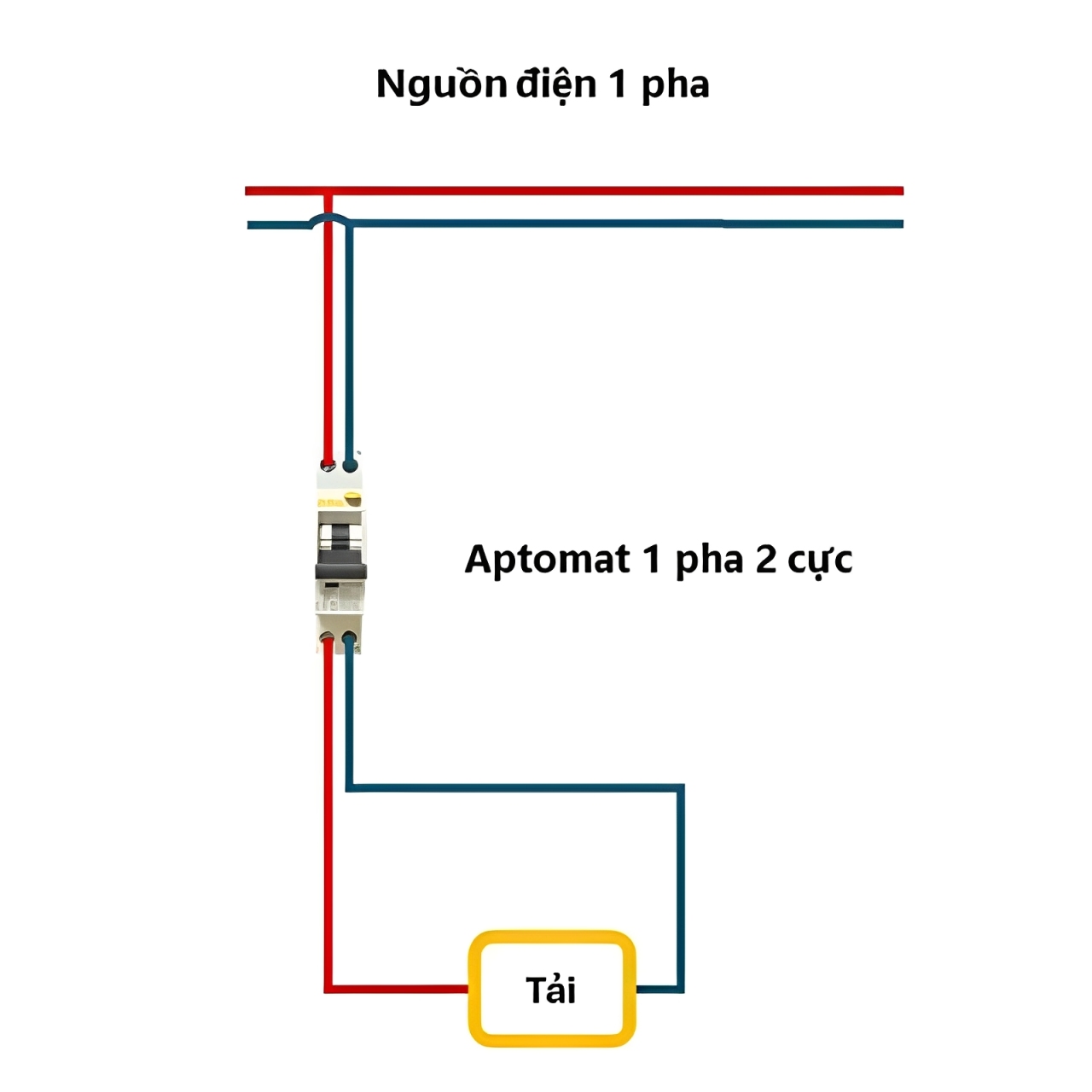

4.2. Cách đấu aptomat 1 pha 2 cực
CB 1 pha 2 cực có thêm một cực N để đấu dây trung tính, giúp tăng mức độ bảo vệ cho hệ thống điện. Khi lắp đặt, cần đảm bảo đấu nối đúng cực để thiết bị hoạt động ổn định và an toàn.
Dây pha và dây trung tính từ nguồn điện được đấu vào hai cực đầu vào của aptomat, lần lượt theo vị trí L và N. Từ đầu ra của aptomat, tiếp tục đấu dây pha vào thiết bị và dây trung tính vào cực mass của tải để hoàn thành mạch điện.
Ứng dụng của aptomat 1 pha
Aptomat 1 pha được sử dụng rộng rãi trong các hệ thống điện dân dụng và thương mại có điện áp 220V. Với dòng cắt mạch nhỏ, CB 1 pha nó giúp bảo vệ thiết bị điện khỏi sự cố quá tải, ngắn mạch, đảm bảo an toàn cho người dùng. Các ứng dụng phổ biến của aAptomat 1 pha:
- Dùng trong hệ thống điện dân dụng 220V, lắp đặt tại các khu vực như phòng khách, phòng ngủ, phòng bếp, phòng vệ sinh.
- Bảo vệ toàn bộ hệ thống điện trong từng phòng hoặc khu vực trong nhà.
- Bảo vệ riêng lẻ cho các thiết bị điện như điều hòa, bình nóng lạnh, bếp từ, máy sấy tóc...
- Ứng dụng trong hệ thống chiếu sáng, bao gồm đèn phòng, đèn sân vườn, đèn hành lang, giúp kiểm soát và bảo vệ nguồn điện hiệu quả.
- Lắp đặt trong các cửa hàng, quán cà phê nhỏ, đảm bảo an toàn điện cho các thiết bị sử dụng hàng ngày.
Có thể bạn quan tâm: Gợi ý chọn aptomat chống giật tốt nhất cho gia đình

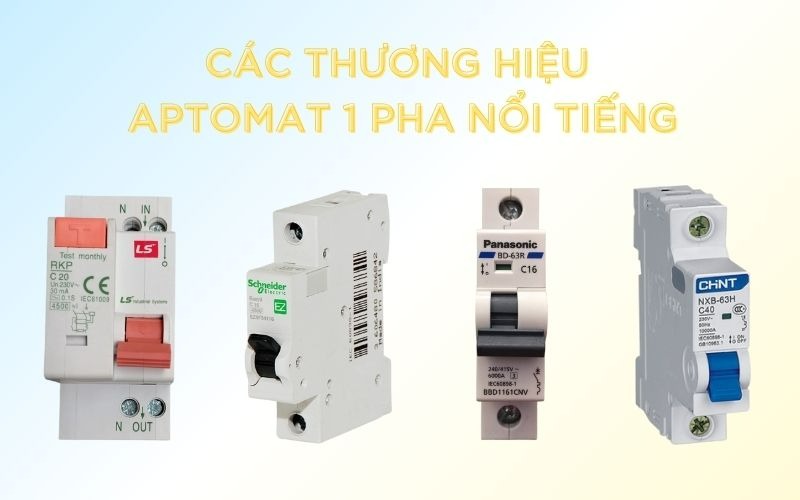

Các thương hiệu aptomat 1 pha nổi tiếng
CB 1 pha là thiết bị quan trọng trong hệ thống điện dân dụng và thương mại, giúp bảo vệ mạch điện khỏi sự cố quá tải, ngắn mạch và dòng rò. Trên thị trường, các thương hiệu LS, Schneider, Panasonic và Chint được ưa chuộng nhờ chất lượng ổn định, độ bền cao và khả năng bảo vệ hiệu quả. Những sản phẩm từ các thương hiệu này đáp ứng đa dạng nhu cầu, từ hộ gia đình đến các công trình lớn.
