Đối với các kỹ sư điện tử, transistor C1815 là linh kiện điện tử quen thuộc. Tuy nhiên, người sử dụng không phải ai cũng hiểu rõ khái niệm, đặc trưng và ý nghĩa đằng sau ký hiệu của loại linh kiện này. Cùng tìm hiểu cấu tạo, thông số kỹ thuật, nguyên lý và cách kiểm tra transistor C1815 trong bài viết sau của chúng tôi.
Transistor C1815 là gì?

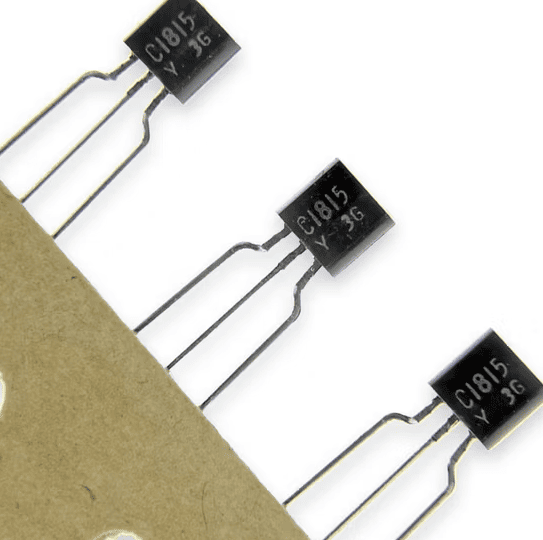

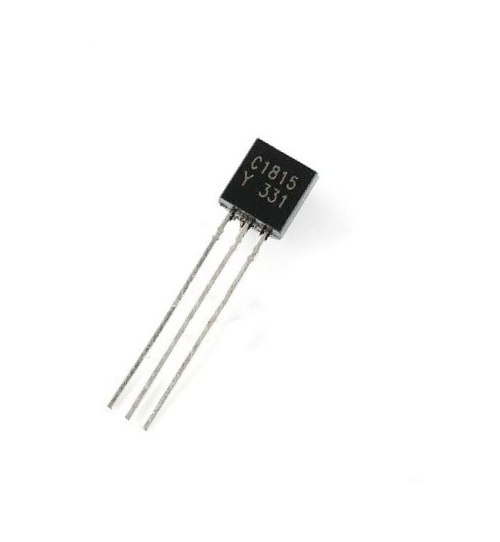

Transistor C1815 hay 2SC1815 là linh kiện điện tử bán dẫn thuộc loại transistor NPN, thường được sử cho ứng dụng chung cũng như ứng dụng riêng với vai trò như một bộ khuếch đại tần số âm thanh và OSC tần số cao.
Hầu hết các transistor được mã hóa để dễ nhận biết dù thông tin này có thể khác nhau tùy theo nhà sản xuất.
Cấu trúc phổ biến nhất là một hoặc 2 chữ cái xuất hiện đầu tiên, theo sau là 1 dãy số. Do đó, transistor C1815 cũng có thể là transistor 2SC1815. Chữ C ở đây có ý nghĩa là loại này sử dụng cho các ứng dụng chung. C1815 có Uc cực đại = 50V và Ic cực đại = 150mA với giá trị khuếch đại tối đa là 700.
Cấu tạo và nguyên lý làm việc của transistor C1815
Cấu tạo transistor C1815

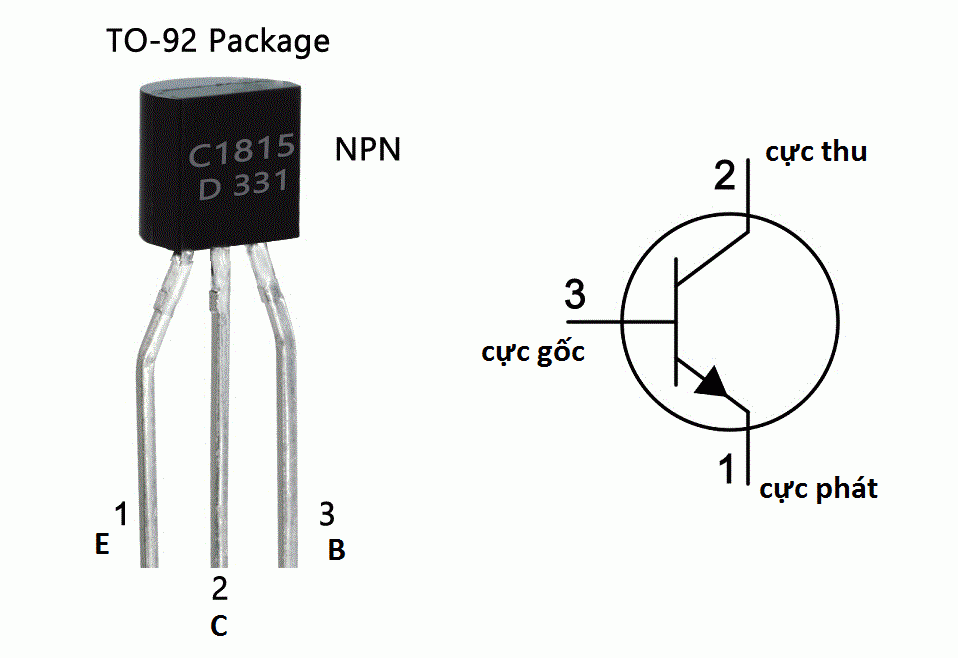

Transistor C1815 được làm từ vật liệu bán dẫn với ba chân, thậm chí một số loại có nhiều chân hơn, có tác dụng chuyển tín hiệu điện tử, xung hoặc khuếch đại tín hiệu. Transistor C1815 có kiểu chân là T092, là kiểu chân cắm.
Phần “2S” của dãy mã hóa có nghĩa là transistor C1815 sử dụng được cho các ứng dụng tần số cao với cầu hình NPN (âm - dương - âm). Loại này còn có cấu hình khác là PNP (dương - âm - dương).
| Loại chân | Tên cực |
Chức năng |
| E | Emitter - cực phát | Dòng điện thoát ra qua bộ phát, thường được kết nối với đất |
| C | Collector - cực thu | Dòng điện chạy qua bộ góp, thường được kết nối với tải |
| B | Base - cực gốc | Điều khiển xu hướng của bóng bán dẫn, được sử dụng để bật hoặc tắt bóng bán dẫn |
Thông số kỹ thuật:
- Điện áp cực đại : 50V.
- Dòng cực đại : 150mA.
- Hệ số khuếch đại: ~ 25-100.
- Khối lượng: 0.21 g
- Tần số chuyển đổi: 80MHz
- Transistor PNP bổ sung: 2SC1015
- Transistor NPN tương đương: 2SC2712, 2SC4116, 2SC4738
Nguyên lý làm việc
Cực âm đầu tiên của transistor được nối với cực âm của mạch, điều khiển dòng điện tử đến phần dương ở giữa. Đầu âm còn lại điều khiển các electron rời khỏi phần dương giữa. Vật liệu bán dẫn được sử dụng để sản xuất transistor sẽ xác định cấu hình NPN hoặc PNP.
Ba cực trên transistor được gọi là cực phát, cực gốc và cực thu. Cực phát là đầu ra cho nguồn. Cực gốc hoạt động như một cổng điều khiển cho đầu vào điện lớn hơn tại cực thu, cực thu như tên gọi của nó là thu thập năng lượng.
Ví dụ, khi transistor C1815 được sử dụng trong ứng dụng video, cực phát sẽ gửi tín hiệu đầu ra video. Tín hiệu này được xử lý thông qua cực gốc, có thể là tín hiệu video thấp, sẽ được cấp năng lượng từ cực thu, có thể là một nguồn cung cấp năng lượng có hiệu điện thế 5V.
Transistor C1815 hoạt động và chịu sự ảnh hưởng của dòng điện vào từ chân B. Khi dòng điện vào chân B, lớp bán dẫn sẽ được mở và dòng CE sẽ chạy qua IC của led, đèn được bật sáng. Nếu chân B không có dòng điện chạy qua, lớp bán dẫn sẽ không thể mở và dòng CE cũng không chạy qua, đèn không sáng.
Ví dụ cụ thể: trong các mạch kỹ thuật số, khi bật C1815, hiệu điện thế nhận được sẽ là 5V, còn khi tắt thì hiệu điện thế sẽ thấp hơn. Ở 77°F (25°C), dòng điện ở cực phát của C1815 có thể đạt 0,15A và điện áp từ cực phát tới cực gốc có thể lên đến 60V.
Dòng điện qua chân B được xác định bằng công thức:
Trong đó:
- IC: dòng điện chạy qua mối CE.
- IB: dòng điện chạy qua mối BE.
- ß: hệ số khuếch đại của transistor C1815.
Chức năng của transistor C1815
Làm công tắc điện
Trong các bo mạch điện tử, C1815 được sử dụng với vai trò là khóa điện tử, tự động bật, tắt. Trong ứng dụng có năng lượng cao, linh kiện này được dùng để chuyển mạch nguồn điện, còn trong ứng dụng năng lượng thấp lại có tác dụng như công tắc nguồn điện.
Dùng để khuếch đại
Transitor C1815 được sử dụng trong các giai đoạn khuếch đại âm thanh, khuếch đại âm thanh nhỏ (nếu được sử dụng cho loa nhỏ), tiền khuếch đại và trong các giai đoạn tiền khuếch đại. Linh kiện trên cũng có thể được sử dụng chuyển đổi trong các mạch điện tử để điều khiển tải dưới 150mA, ví dụ: điều khiển rơle, transistor công suất cao khác, đèn LED công suất thấp và các bộ phận khác của mạch điện tử, hay để tạo ra cặp darlington.
Cách kiểm tra và lắp đặt transistor C1815
Transistor C1815 khi hoạt động có thể hư hỏng do nhiều nguyên nhân, liên quan đến nhiệt độ, độ ẩm, điện áp nguồn tăng cao hoặc do chất lượng của chính linh kiện. Để kiểm tra transistor C1815 còn sống hay chết, có thể áp dụng phương pháp như sau:
Kiểm tra transistor C1815 ngược NPN tương tự kiểm tra hai Diode đấu chung cực Anôt, điểm chung là cực B, nếu đo từ B sang C và B sang E (que đen vào B) thì tương đương như đo 2 diode thuận chiều. Nếu kim lên, hoặc đo các trường hợp khác kim không lên, chứng tỏ transistor vẫn hoạt động tốt. Trái với các điều trên là transistor đã bị hỏng.
Ngoài ra, để transistor C1815 hoạt động lâu dài, không nên điều khiển tải trên 150mA và phải luôn vận hành bằng điện áp cực đại của bộ thu cực đại, sử dụng điện trở cơ sở phù hợp để cung cấp dòng điện cơ bản cho C1815. Lưu ý rằng, không lưu trữ hoặc vận hành transistor dưới -55 độ C và trên +150 độ C.
Chúng tôi vừa giới thiệu đến các bạn transistor C1815 là gì? Cấu tạo và nguyên lý làm việc của loại transistor này. Hy vọng bạn hài lòng với kiến thức đã cung cấp. Nếu có nhu cầu tìm kiếm các thông tin khác, bạn vui lòng truy cập: https://etinco.vn/tin-tuc/kien-thuc/
