Biến tần 3 pha 380V là thiết bị chuyên dụng cho các ứng dụng công nghiệp yêu cầu khả năng điều khiển máy móc công suất lớn. Vậy biến tần 3 pha 380V là gì? Loại biến tần này có đặc điểm gì khác so với biến tần 3 pha 220V. Hãy theo dõi bài viết sau của chúng tôi để tìm hiểu.
Khái niệm biến tần 3 pha 380V
Biến tần 3 pha 380V là loại biến tần 3 pha sử dụng nguồn điện áp đầu vào 380V để điều chỉnh tần số và điện áp của dòng điện đặt lên cuộn dây bên trong động cơ, từ đó có thể điều khiển tốc độ và mô - men xoắn của động cơ 3 pha một cách vô cấp và chính xác mà không cần sử dụng hộp số cơ khí.
380V là điện áp tiêu chuẩn áp dụng cho hệ thống điện công nghiệp ở Việt Nam. Biến tần 3 pha 380V được thiết kế để tương thích với hầu hết các ứng dụng công nghiệp, có khả năng điều khiển đa dạng các loại động cơ như: động cơ đồng bộ, động cơ không đồng bộ, động cơ servo không đồng bộ, động cơ tần số thay đổi…

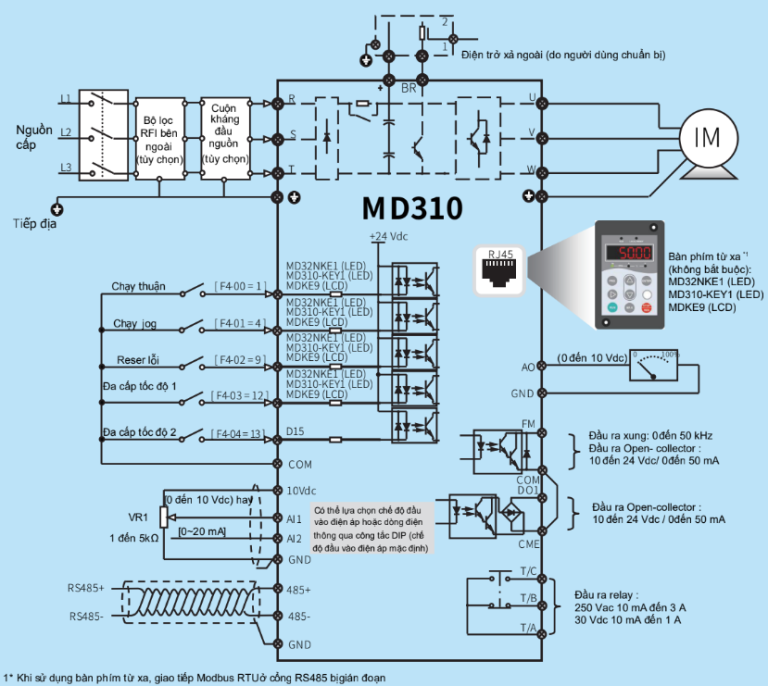

Cấu tạo và nguyên lý hoạt động biến tần 3 pha 380V
Biến tần 3 pha 380V có cấu tạo tương đồng các dạng biến tần 3 pha thông thường với 4 thành phần chính là: mạch điều khiển, mạch chỉnh lưu, mạch nghịch lưu và tụ điện nắn phẳng.
- Mạch điều khiển: “Bộ não” của biến tần 3 pha, có nhiệm vụ điều khiển và kiểm soát hoạt động của biến tần.

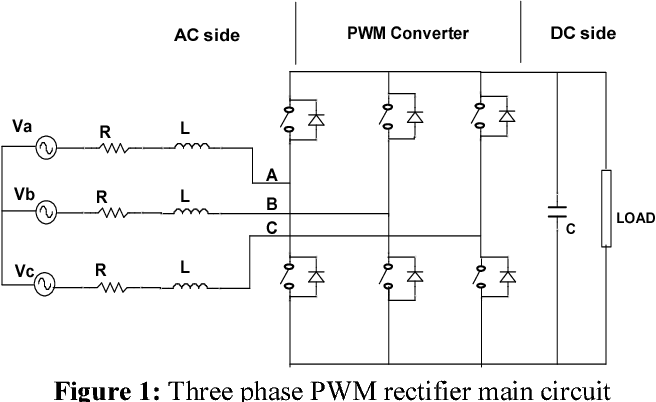

- Mạch chỉnh lưu (DIODE): Bộ phận có chức năng chuyển đổi dòng điện xoay chiều AC thành dòng điện 1 chiều DC. Điện áp sau khi đi qua giàn tụ lọc sẽ chuyển sang dạng phẳng để cung cấp nguồn cho bộ chỉnh lưu.
- Mạch nghịch lưu (IGBT): Thông qua công nghệ điều chế độ rộng xung, mạch nghịch lưu sẽ chuyển đổi điện áp DC thành AC. PWM hoạt động dựa trên việc bật/tắt các thành phần bán dẫn (công nghệ băm xung) để tạo ra dòng điện xoay chiều với tần số, biên độ có thể điều chỉnh được.

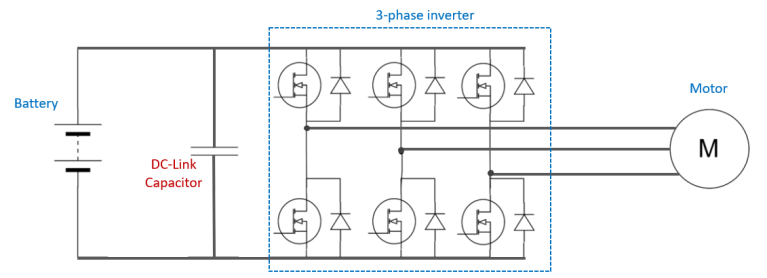

- Tụ điện nắn phẳng (DC-link capacitor): Đảm nhận chức năng làm “mịn” dòng điện DC, làm giảm biến động của điện áp DC. Quá trình này thường diễn ra trước khi dòng điện được đưa vào mạch chỉnh lưu.
Với cấu tạo như trên, nguyên lý hoạt động của biến tần 3 pha 380V được chia thành 3 giai đoạn rõ rệt:
- Chuyển đổi điện áp đầu vào: Thông qua bộ chỉnh lưu DIODE và tụ điện, nguồn điện xoay chiều 3 pha 380V được điều chỉnh và lọc thành nguồn điện 1 chiều dạng phẳng. Quá trình này có tác dụng duy trì hệ số công suất của biến tần ở mức ổn định là 0.96, không phụ thuộc vào tải.

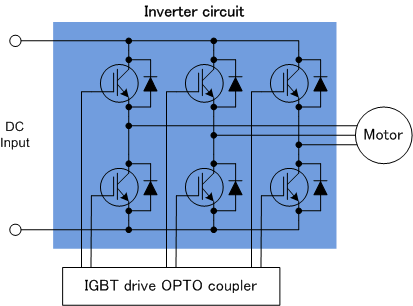

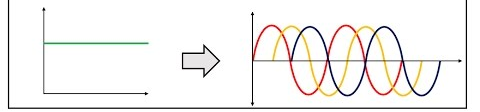

- Điều chế độ rộng xung (PWM): Dòng điện 1 chiều sau khi làm phẳng sẽ được cấp vào bộ nghịch lưu. Thông qua bộ IGBT sử dụng phương pháp điều chế độ rộng xung, điện áp 1 chiều sau đó lại được biến đổi thành điện áp xoay chiều 3 pha đối xứng với tần số và biên độ điện áp phù hợp yêu cầu của hệ thống.
- Lọc điện áp đầu ra: Để cấp nguồn cho động cơ, các xung điện áp sau khi qua bộ nghịch lưu tiếp tục được lọc qua mạch điện cảm và điện dung nhằm tinh chỉnh lại sóng sin đầu ra thành điện áp 3 pha lý tưởng.

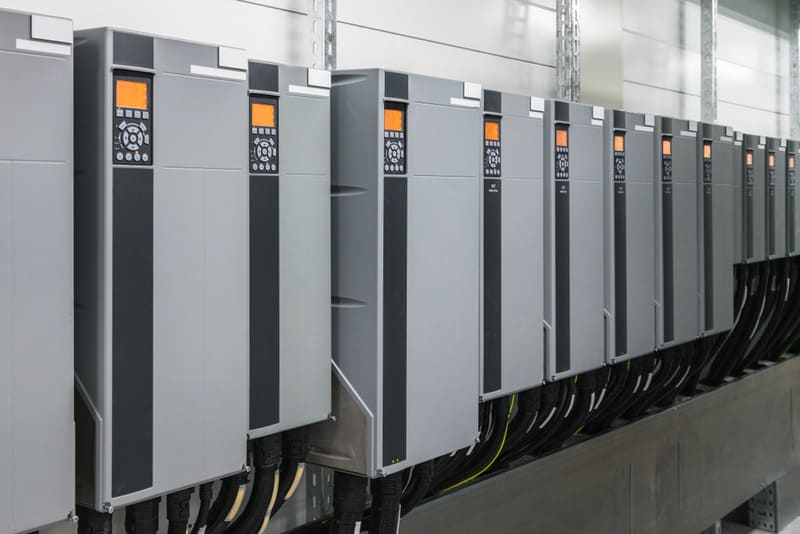

Vai trò và ứng dụng của biến tần 3 pha 380V
Trang bị biến tần 3 pha 380V là giải pháp toàn diện hỗ trợ động cơ hoạt động ổn định và tăng độ bền, tuổi thọ. Ngoài ra, dòng biến tần này còn đảm nhận nhiều vai trò quan trọng như:
- Cải thiện hệ số công suất hệ thống: Biến tần giúp duy trì hệ số công suất ở mức ổn định (0.96), không phụ thuộc vào tải. Từ đó giúp doanh nghiệp tránh được các phí phạt từ Điện lực và giảm chi phí hóa đơn tiền điện hàng tháng.
- Tiết kiệm điện năng: Trong các ứng dụng có phụ tải ly tâm (bơm, quạt), sử dụng biến tần có khả năng tiết kiệm đến gần 50% điện năng khi giảm 20% tốc độ động cơ. Điều này đặc biệt quan trọng đối với các nhà máy sử dụng hệ thống bơm, quạt công suất lớn.
- Tối ưu hóa quy trình vận hành: Nhờ khả năng điều khiển tốc độ một cách chính xác và linh hoạt, biến tần giúp tối ưu hóa quy trình vận hành của các doanh nghiệp, nhất là đối với các loại máy móc hạng nặng như máy tiện, máy phay, máy cắt,... biến tần có vai trò điều khiển chính xác tốc độ động cơ, nâng cao chất lượng gia công sản phẩm.
- Bảo vệ động cơ và hệ thống: Biến tần đóng vai trò quan trọng trong việc đảm bảo động cơ vận hành êm ái, trơn tru, hạn chế các cú sốc cơ khí và hiện tượng sụt áp lưới điện. Nhờ vậy, động cơ giảm thiểu hao mòn của bộ phận cơ khí, qua đó kéo dài tuổi thọ động cơ và hệ thống.
Áp dụng vào thực tế, biến tần là thiết bị không thể thiếu của hầu hết các ứng dụng công nghiệp hiện nay.
- Hệ thống bơm, quạt, điều hòa công nghiệp: Biến tần có chức năng điều khiển lưu lượng nước hoặc tốc độ quạt, điều hòa theo nhu cầu thực tế.
- Máy móc hạng nặng, băng tải: Cung cấp năng lượng, đồng thời điều khiển tốc độ động cơ của các loại máy móc công nghiệp.
- Cẩu trục, tời nâng: Cung cấp khả năng điều khiển tốc độ nâng hạ một cách chính xác, nhất là khi di chuyển vật nặng.
- Công nghiệp xe điện: Chuyển đổi nguồn điện 1 chiều từ ắc quy thành điện xoay chiều 3 pha phù hợp với động cơ xe điện…
Xem thêm: Phân biệt chi tiết biến tần trực tiếp và biến tần gián tiếp
Phân biệt biến tần 3 pha 380V và 220V
Tương tự biến tần 3 pha 380V, biến tần 3 pha 220V cũng được dùng để điều khiển tốc độ và mô-men xoắn của động cơ điện xoay chiều 3 pha, tuy nhiên, điểm khác biệt của 2 loại biến tần này nằm ở điện áp nguồn đầu vào. Trong khi biến tần 3 pha 380V sử dụng nguồn điện áp đầu vào 380V, chủ yếu phục vụ cho các ứng dụng công nghiệp thì biến tần 3 pha 220V sử dụng nguồn đầu vào 220V, phù hợp với cả hệ thống công nghiệp và dân dụng.
Thực tế, loại biến tần 3 pha 220V ít sử dụng ở Việt Nam và phù hợp hơn với các quốc gia có hệ thống điện lưới 3 pha 200V, điển hình là Nhật Bản.
Chi tiết sự khác biệt giữa biến tần 3 pha 380V và 220V có trong bảng sau đây:
| Tiêu chí | Biến tần 3 pha 380V | Biến tần 3 pha 220V |
| Điện áp đầu vào | 380V | 220V |
| Ứng dụng | Trong hầu hết các ngành công nghiệp | Có thể dùng cho ứng dụng công nghiệp và dân dụng |
| Công suất động cơ | Phù hợp điều khiển động cơ có công suất lớn | Phù hợp để điều khiển động cơ vừa và nhỏ |
| Ưu điểm | Hiệu suất cao, ít tổn thất năng lượng, cung cấp điện áp đầu ra tương thích hơn với hệ thống điện công nghiệp tại Việt Nam | Phù hợp với nhiều ứng dụng khác nhau, không yêu cầu bắt buộc nguồn vào là điện áp tiêu chuẩn cho hệ thống điện công nghiệp |
| Nhược điểm |
|
|
Mua biến tần 3 pha 380V LS chính hãng, giá tốt tại Etinco
Etinco tự hào là nhà phân phối chính hãng biến tần LS Electric với nhiều dòng sản phẩm phù hợp với nguồn điện 3 pha 380V.
Biến tần LS iS7 Series
Đây là dòng biến tần chất lượng cao thuộc thương hiệu LS, phù hợp với mọi môi trường vận hành, được ứng dụng rộng rãi cho các loại máy móc công nghiệp hạng nặng như: máy đầm, máy kéo, máy nghiền, máy nén, thang máy, cần trục,...
Thông số kỹ thuật:
- Điện áp đầu vào: 3 pha 200 – 230V và 3 pha 380 – 480V
- Dòng điện đầu vào: 5A – 877A
- Công suất: 0.75kW~75kW.
- Tích hợp transistor điều khiển điện trở thắng, bộ lọc EMC, cuộn kháng DC, DBU, bàn phím
Biến tần LS G100 Series
LS G100 là dòng biến tần đa năng ứng dụng cho nhiều ngành công nghiệp với khả năng điều khiển sensorless mạnh mẽ. Loại này phù hợp lắp đặt cho các thiết bị như máy cắt, bơm, nén, cẩu trục…
Thông số kỹ thuật:
- Điện áp đầu vào: 3 pha (380 – 480VAC).
- Dòng điện đầu ra: 2.5A – 88A
- Công suất: 0.4kW – 22kW
- Tích hợp bộ lọc EMC, hỗ trợ đa dạng mạng truyền thông (Modbus, Ethernet IP).
Biến tần LS H100 Series
LS H100 được thiết kế để tiết kiệm năng lượng, chuyên dùng cho hệ thống quạt, bơm trong các ngành HVAC và xử lý nước.
Thông số kỹ thuật:
- Điện áp đầu vào: 3 pha 380 – 480VAC và 3 pha 380 – 500VAC
- Dòng điện đầu vào: 12A – 962A
- Công suất: 5.5kW – 400kW
- Tích hợp transistor điều khiển điện trở thắng, bộ lọc EMC, cuộn kháng DC,…
Với kinh nghiệm 14 năm hình thành và phát triển, đã phục vụ cho 1.000 công trình khắp cả nước, chúng tôi cam kết cung cấp các dòng biến tần nhập khẩu trực tiếp từ Hàn Quốc, đồng bộ về chất lượng với chính sách giá và chiết khấu hấp dẫn nhất thị trường.
Quý khách có nhu cầu chọn mua biến tần chính hãng từ LS, vui lòng liên hệ 0904 99 88 77 để được hỗ trợ báo giá nhanh nhất.
Câu hỏi thường gặp về biến tần 3 pha 380V
Câu hỏi 1: Biến tần 3 pha 380V có sử dụng cho hệ thống điện 220V được không?
Trả lời: Biến tần 3 pha 380V được thiết kế để sử dụng cho hệ thống có điện áp đầu vào và đầu ra đều là 380V nên không phù hợp với hệ thống điện 220V. Nếu bạn muốn sử dụng nguồn điện 220V cho động cơ 3 pha, cần trang bị thêm biến tần 1 pha 220V đầu vào và 3 pha 380V đầu ra, hoặc biến tần 3 pha 220V.
Câu hỏi 2: Những lưu ý khi chọn biến tần 3 pha 380V?
Trả lời: Khi lựa chọn biến tần 3 pha 380V cho động cơ, bạn cần chú ý một số vấn đề quan trọng sau:
- Công suất biến tần lớn hơn từ 10 - 20% so với công suất động cơ
- Ưu tiên biến tần có khả năng chống nhiễu tốt, nhất là trong môi trường có sử dụng nhiều thiết bị điện tử.
- Chọn biến tần có kích thước và thiết kế phù hợp với không gian lắp đặt.
- Chọn biến tần từ các thương hiệu nổi tiếng hoặc nhà phân phối uy tín để đảm bảo thiết bị vận hành đúng công suất và an toàn.
Trên đây là những kiến thức quan trọng về biến tần 3 pha 380V chúng tôi đã tổng hợp và thông tin đến bạn. Hy vọng bạn có thể chọn lựa được biến tần phù hợp với hệ thống. Các kiến thức khác liên quan đến biến tần, chúng tôi thường xuyên cập nhật tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-bien-tan/. Mời bạn đón đọc.
