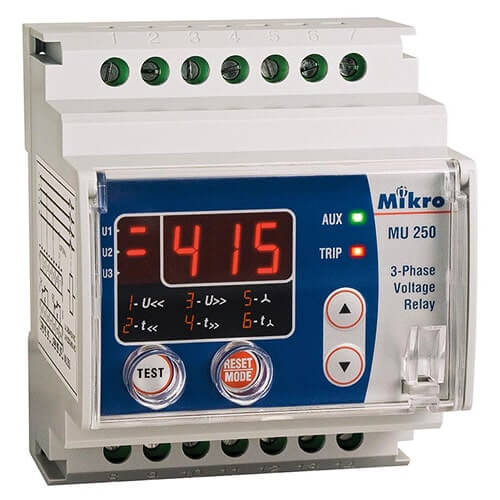

Hướng dẫn cài đặt relay bảo vệ Mikro MU250

Hướng dẫn cài đặt relay bảo vệ mất pha, đảo pha, quá áp, kém áp, mất cân bằng pha Mikro MU250

Nội dung chính

Các chức năng cơ bản của relay Mikro MU250

Microprocessor based numerical relay / Bộ xử lý kỹ thuật số
Undervoltage protection/ Bảo vệ thấp áp
Overvoltage protection/ Bảo vệ quá áp
Delay-on / Thời gian chờ tác động
2 voltage-free output contacts / 2 tiếp điểm ngõ ra
Voltage and frequency display / Hiển thị điện áp và tần số
3-Phase monitoring/ 3 pha
Unbalance protection/ Bảo vệ mất cấn bằng áp
Phase loss protection/ Bảo vệ mất pha
Phase sequence protection/ Bảo vệ thứ tự pha (đảo pha)
With or without neutral connection / Nối hoặc không nối dây trung tính
Phase to phase or phase to neutral monitoring / Theo dõi điện áp dây hoặc điện áp pha

Nhấn nút Reset/Mode cho đến khi Function Led hiện số 1.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp. Giả sử điện áp định mức 380V, Nếu muốn điện áp dưới 360V thì tác động, ta cài đặt giá trị này là 5% (20V).
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện số 2.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện số 3.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện số 4.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện số 5.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện số 6.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ A.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ b.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ c.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhấn nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ d.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ E.
Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.
Sau khi cài đặt xong, nhấn Mode thêm sẽ hiển thị điện áp, tần số để theo dõi các điện áp khác nhau dùng phím mũi tên lên xuống
