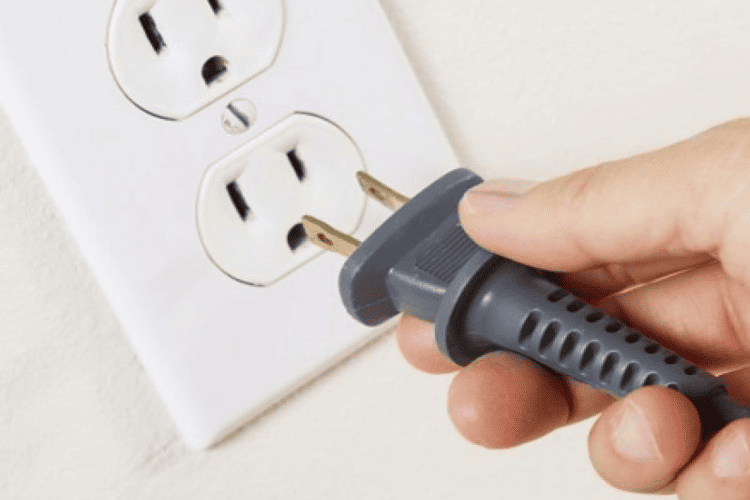

Nối dây điện vào ổ cắm là thao tác quen thuộc trong quá trình lắp đặt, thi công, sửa chữa và bảo trì hệ thống điện trong tòa nhà. Bạn có thể tham khảo cách nối dây điện vào ổ cắm an toàn và nhanh chóng dưới đây để có thể chủ động với mạng điện của mình.
Chuẩn bị dụng cụ cần thiết
Trước khi tiến hành cách nối dây điện vào ổ cắm, bạn cần chuẩn bị những dụng cụ, thiết bị cần thiết như sau:
- Ổ cắm mới: Chọn loại phù hợp với mục đích sử dụng, đến từ các thương hiệu nổi tiếng.
- Dao, kéo kìm tuốt dây điện: Dùng để cắt, tuốt vỏ cách điện của dây dẫn.
- Tua vít: Để tháo, xoắn ốc vít bên trong ổ cắm, phích cắm.
- Bút thử điện: Để kiểm tra dòng điện trước và sau khi đấu nối.
Hướng dẫn cách nối dây điện vào ổ cắm chuẩn kỹ thuật
Cách nối dây điện vào ổ cắm không đòi hỏi chuyên môn cao về điện nên bạn hoàn toàn có thể thực hiện tại nhà theo quy trình sau khi có nhu cầu thay thế hoặc sửa chữa ổ cắm cũ.
Bước 1: Ngắt nguồn điện
Đây là nguyên tắc an toàn điện quan trọng nhất. Đảm bảo bạn đã ngắt cầu dao tổng hoặc aptomat nhánh tại khu vực cần thi công. Để chắc chắn, bạn có thể dùng bút thử điện để kiểm tra dây điện còn mang điện hay không.
Bước 2: Tuốt dây điện
Dùng dao, kéo hoặc kìm tuốt chuyên dụng để bóc lớp vỏ cách điện ở đầu mỗi dây 1 đoạn 2-3cm. Quá trình tuốt dây điện cần thực hiện tỉ mỉ để không ảnh hưởng đến lõi đồng dẫn điện bên trong. Đối với dây điện nhiều sợi, bạn có thể gập hoặc xoắn chặt phần lõi ở 2 đầu dây để thuận tiện cho bước bắt vít.

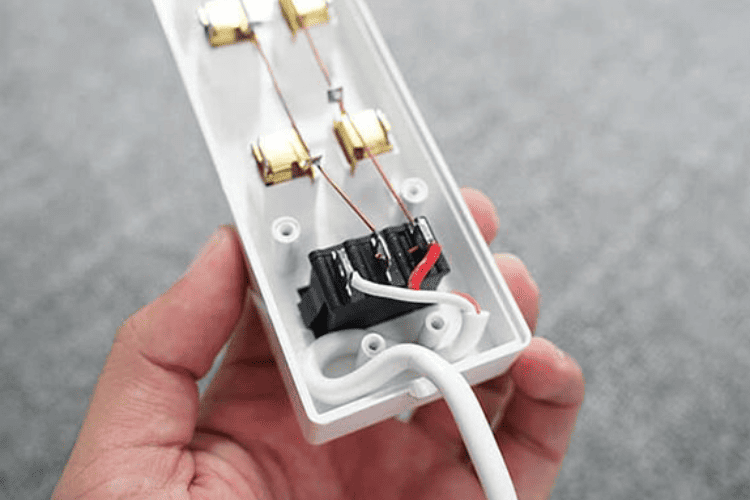

Bước 3: Tiến hành nối dây
Bạn dùng tua vít nới lỏng con ốc trên thanh kim loại của ổ cắm. Sau đó đưa 2 đầu dây đồng đã được bóc vỏ vào 2 lỗ có sẵn trên thanh kim loại và dùng tua vít siết chặt lại con ốc để cố định mối nối.
Ổ cắm thường có 2 dạng là 2 lỗ hoặc 3 lỗ. Để tránh đấu nhầm dây, bạn cần lưu ý:
- Với ổ cắm 2 lỗ: Thường dùng cho thiết bị không có nhu cầu nối đất nên chỉ có 2 dây là dây pha và dây trung tính. Bạn chỉ cần đưa 2 dây tương ứng ở dây điện 2 lõi vào 2 mối nối âm dương ở ổ cắm là được.

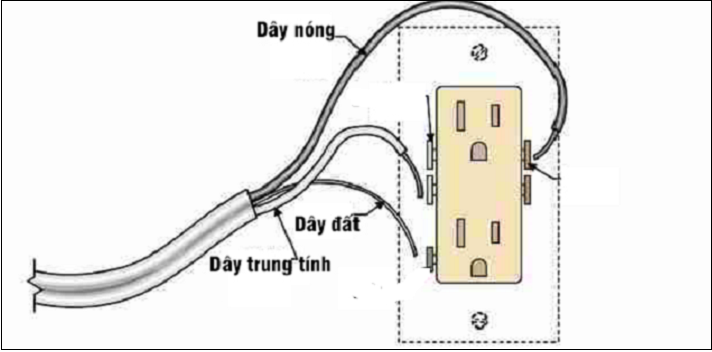

- Với ổ cắm 3 lỗ: Sẽ có thêm 1 lỗ để kết nối dây nối đất. Vì vậy, dây nóng ở dây điện cần được nối vào lỗ có ký hiệu L (Line), dây nguội của dây điện nối vào lỗ có ký hiệu N (Neutral) và dây nối đất luồn vào lỗ còn lại, thường có biểu tượng ba vạch ngang.
Bước 4. Lắp lại vỏ ổ cắm
Sau khi đã hoàn thành xong bước nối dây và kiểm tra bằng cách kéo nhẹ mối nối, bạn tiến hành đóng lại nắp của ổ cắm và siết chặt con ốc bằng tua vít. Như vậy là đã hoàn thiện cách nối dây điện vào ổ cắm.
Hướng dẫn nối dây điện vào công tắc
Nguyên tắc cơ bản khi nối dây điện vào công tắc là đấu chỉ 1 dây pha vào công tắc, dây trung tính sẽ được nối với thiết bị điện.

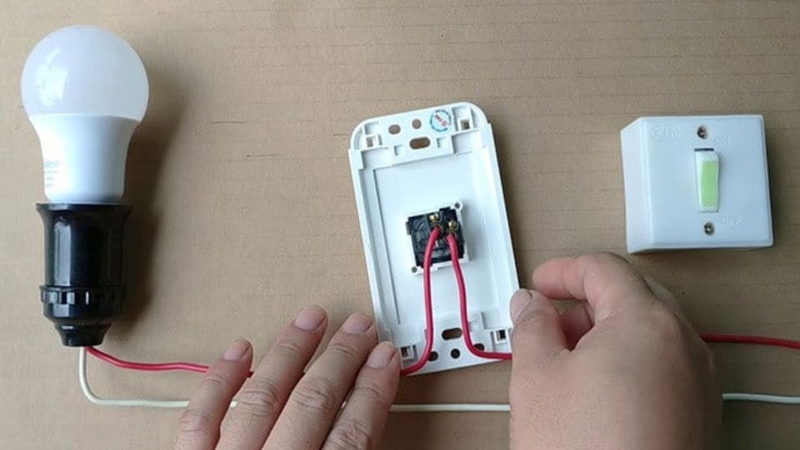

Cách đấu nối dây điện 1 công tắc 1 bóng đèn
Đây là mạch điện cơ bản nhất trong điện dân dụng với nguyên lý:
- Dây pha (L): Dây từ nguồn điện sẽ được nối vào 1 chân của công tắc.
- Dây ra bóng đèn: Từ chân còn lại của công tắc, 1 dây sẽ được nối với đầu bóng đèn.
- Dây trung tính (N): Từ nguồn điện sẽ được nối đến đầu còn lại của bóng đèn.
Bạn cần chuẩn bị 1 bộ công tắc, 1 đui đèn, bóng đèn, dây điện, kìm cắt, tua vít, bút thử điện, băng keo cách điện.
Các bước thực hiện tiêu chuẩn gồm:
- Bước 1: Ngắt toàn bộ nguồn điện.
- Bước 2: Dùng kìm tuốt bỏ phần vỏ ở đầu dây điện 1 khoảng 1-1.5cm.
- Bước 3: Dây nóng từ nguồn điện sẽ được đấu với chân tương ứng ở công tắc. Tiếp đó, dây nóng từ công tắc sẽ được kết nối với 1 chân đấu của đui đèn, chân còn lại của đui đèn sẽ được đấu với dây nguội của nguồn.
- Bước 4: Siết chặt ốc vít trên công tắc để cố định mối nối. Đảm bảo mối nối không bị lỏng lẻo nhưng cũng không được siết quá chặt.
- Bước 5: Lắp công tắc vào ổ âm tường hoặc bảng điện và bật lại cầu dao để kiểm tra hoạt động của công tắc.

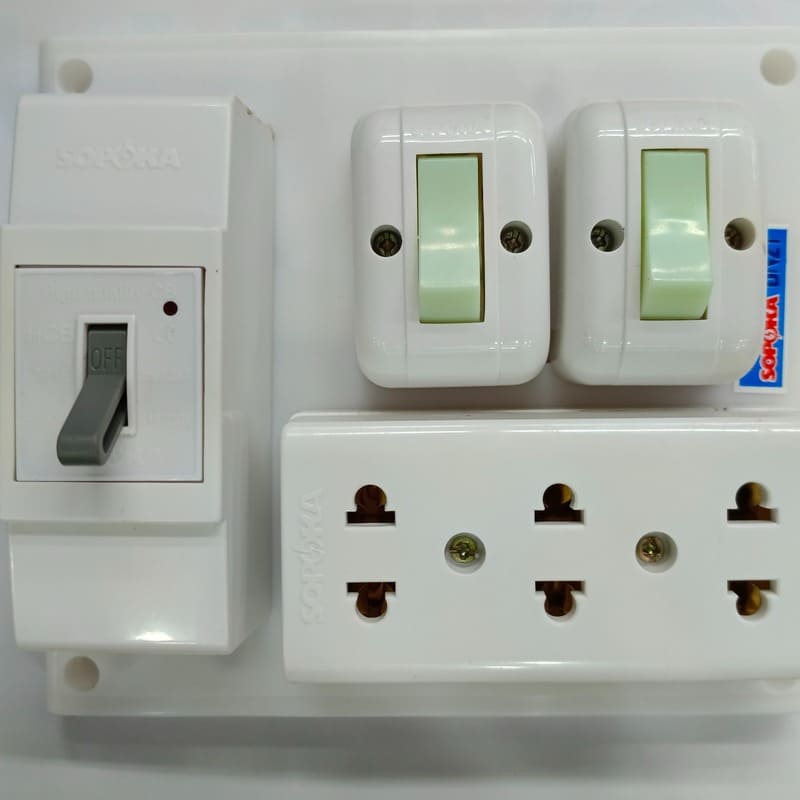

Cách đấu dây điện 2 công tắc 1 ổ cắm
Bước 1: Chuẩn bị dụng cụ cần thiết gồm 2 công tắc, 1 ổ cắm, bóng đèn, dây điện và các dụng cụ điện khác. Đảm bảo đã ngắt nguồn điện trước khi tiến hành đấu nối.
Bước 2: Xác định chức năng các loại dây
- Dây nguồn: Có chức năng dẫn điện từ nguồn lưới đến bảng điện.
- Dây điều khiển: Dùng để dẫn điện từ bảng điện đến công tắc.
- Dây ra nguồn: Có nhiệm vụ dẫn điện từ bảng điện đến ổ cắm.
Bước 3: Đấu nối dây.
Dùng kìm tuốt bỏ phần vỏ cách điện ở đầu các loại dây 1 khoảng 1-1.5cm.
- Dây pha của dây điện: Đấu với dây nóng của nguồn và với chân L của ổ cắm. Tiếp đó dùng một đoạn dây ngắn để kết nối chân này của ổ cắm sang chân vào chung của 2 công tắc (thường có ký hiệu L).
- Dây trung tính: Được nối từ nguồn điện vào chân còn lại của ổ cắm. Dây này cũng sẽ được nối thẳng đến chân còn lại của bóng đèn.
- Dây nối đất: Nếu ổ cắm có chân nối đất, bạn hãy kết nối dây này với dây tương ứng từ nguồn.
- Dây ra công tắc: Kết nối chân ra của công tắc 1 với 1 đầu của bóng đèn 1 bằng dây dẫn. Tương tự, dùng dây dẫn để kết nối chân ra của công tắc 2 với 1 đầu của bóng đèn 2. Dây nguội sẽ được nối với đầu còn lại của cả 2 bóng đèn.
Bước 4: Siết chặt lại ốc vít tại các mối nối, cố định bảng điện vào tường. Cuối cùng đóng lại cầu dao để kiểm tra hoạt động của 2 công tắc và 1 ổ cắm.
Cách nối dây điện vào phích cắm
Phích cắm có đa dạng các loại khác nhau trên thị trường nhưng quy trình đấu nối không có nhiều sự khác biệt. Bạn có thể tham khảo cách đấu nối dưới đây.

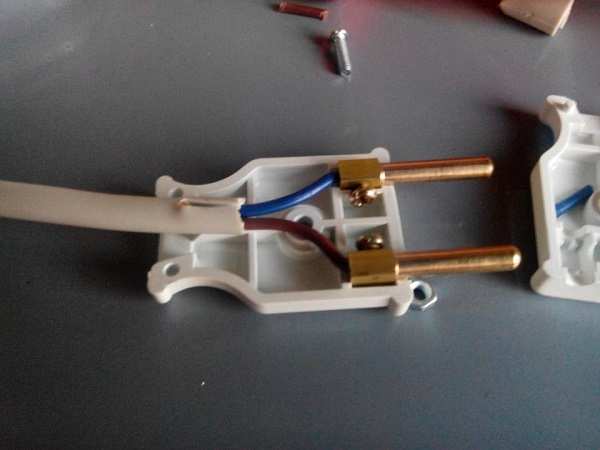

Cách nối dây điện vào phích cắm dẹt 2 chấu
- Bước 1: Ngắt toàn bộ nguồn điện tại khu vực cần đấu nối.
- Bước 2: Chuẩn bị đầy đủ dụng cụ đấu nối và cách điện như phích cắm, dây điện, tua vít, kìm tuốt chuyên dụng, găng tay cách điện.
- Bước 3: Dùng tua vít tháo rời 2 phần của phích cắm.
- Bước 4: Dùng kéo cắt bằng phần đầu dây dẫn. Sau đó dùng kìm tuốt chuyên dụng tách 1 đoạn khoảng 2cm trên vỏ dây điện. Với dây điện có nhiều sợi đồng nhỏ trong lõi, có thể dùng tay xoắn chặt lõi đồng ở đầu sợi dây.
- Bước 5: Tháo lỏng ốc vít trên 2 thanh đồng trong phích cắm. Luồn lõi dây đã xoắn vào 2 lỗ trên thanh kim loại này và siết chặt lại bằng tua vít.
- Bước 6: Lắp lại vỏ nhựa của phích cắm và cố định bằng ốc đã tháo trước đó.
Cách nối dây điện vào phích cắm 3 chấu
So với phích cắm dẹt, phích cắm 3 chấu có thêm 1 lõi nối đất. Với loại phích cắm này, tốt nhất bạn nên sử dụng dây điện 3 lõi.
Về quy trình thực hiện tương tự như trên, trong đó tại bước nối dây, bạn lần lượt đưa 3 lõi của dây điện vào 3 lỗ tương ứng trong phích cắm. Sau đó tiến hành siết chặt lại bằng tua vít là hoàn thiện.
Lưu ý về cách nối dây điện vào ổ cắm
Không riêng cách nối dây điện vào ổ cắm mà khi đấu nối với công tắc hay phích cắm, bạn cũng cần lưu ý:
- Luôn kiểm tra dòng điện trước và sau hoạt động đấu nối để ngăn ngừa các sự cố điện nguy hiểm cho người thực hiện.
- Tuân thủ nghiêm túc quy trình đấu nối tiêu chuẩn để đảm bảo thiết bị vận hành đúng cách.
- Vỏ nhựa của ổ cắm, phích cắm, công tắc cần được cố định cẩn thận để không xảy ra tình trạng lỏng lẻo, bung rời trong quá trình sử dụng.
- Ưu tiên lựa chọn thiết bị điện từ các thương hiệu, nhà phân phối uy tín để đảm bảo an toàn và tuổi thọ lâu dài.
Một số câu hỏi về cách nối dây điện vào ổ cắm
Câu hỏi 1: Tại sao ổ cắm sau khi đấu nối không vào điện?
Trả lời: Ổ cắm sau khi nối dây điện không hoạt động xuất phát từ nhiều nguyên nhân:
- Đầu nối bị lỏng lẻo, tiếp xúc kém
- Đấu nối sai cực
- Quá trình cố định ốc vít quá chặt khiến phần lõi dây điện bị đứt
- Chưa có nguồn điện cấp vào ổ cắm…
Bạn cần kiểm tra lại để xác định cách sửa chữa phù hợp.
Câu hỏi 2: Dây pha, dây trung tính và dây tiếp địa của dây điện được nối vào đâu trên ổ cắm?
Trả lời: Dây pha thường có màu nâu/đỏ sẽ được nối vào chân có ký hiệu L trên ổ cắm. Dây trung tính có màu đen/xanh dương nối vào chân có ký hiệu N. Và dây tiếp địa màu xanh sọc vàng/ vàng sọc xanh sẽ nối vào chân có biểu tượng 3 vạch ngang.
