Ngoài mối nối phân nhánh, mối nối chữ T cũng được sử dụng phổ biến trong nhiều hệ thống điện dân dụng và công nghiệp. Dưới đây là 3 cách nối dây điện chữ T đơn giản nhất mà bạn có thể tự thực hiện.

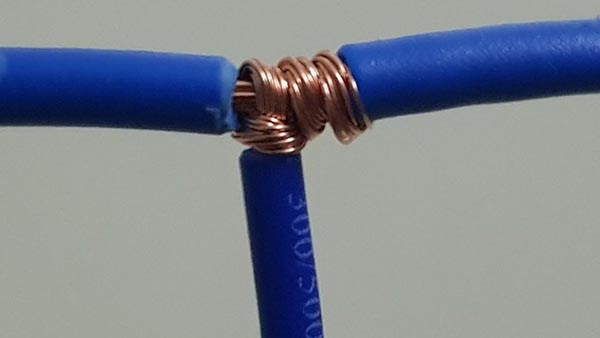

Nối dây điện chữ T là gì?
Nối dây điện chữ T (còn được gọi là nối dây điện phân nhánh) là kỹ thuật mở rộng hoặc tách một dây nhánh từ dây điện chính đang sử dụng. Phương pháp đấu nối này cho phép kết nối nhiều thiết bị điện với một nguồn chính hoặc phân chia nguồn lưới đến các khu vực sử dụng điện khác nhau.
Đây là 1 trong 3 cách nối dây điện phổ biến trong mạng điện ở Việt Nam với ưu điểm vượt trội là không cần cắt đứt dây chính mà vẫn có thể mở rộng hệ thống dây điện. Từ đó giúp tiết kiệm không gian lắp đặt và tối ưu sơ đồ điện cho các công trình. Tuy nhiên, cần đảm bảo mối nối chữ T được đấu nối đúng kỹ thuật để ngăn ngừa các sự cố có thể xảy ra như chập mạch, rò rỉ điện, tổn thất năng lượng.
Khi nào cần sử dụng cách nối dây điện chữ T
Mối nối chữ T thường được sử dụng cho các trường hợp như:
- Tách một đường dây nhánh từ đường dây điện chính có sẵn: Ví dụ khi cần lắp thêm ổ cắm, công tắc, thay vì phải kéo đường dây điện mới, bạn có thể sử dụng mối nối phân nhánh để lấy nguồn cấp cho các thiết bị này từ đường dây chính trong gia đình.
- Kết nối nhiều thiết bị chung một nguồn: Trường hợp bạn muốn kết nối nhiều thiết bị vào chung nguồn lưới để tiết kiệm vật tư, bạn cũng có thể nối nhiều dây nhánh từ một dây chính.
Ưu điểm của cách nối dây điện chữ T:
- Tiết kiệm chi phí đầu tư: Chỉ cần có một đường dây chính đủ khả năng chịu tải, bạn có thể tạo thành nhiều đường dây nhánh mà không cần kéo đường dây mới cho từng thiết bị từ hộp cầu dao.
- Tiết kiệm thời gian: So với việc đi một đường dây mới, việc tạo mối nối phân nhánh đơn giản và nhanh chóng hơn nhiều.
- Dễ dàng mở rộng hệ thống: Kỹ thuật đấu nối này không quá phức tạp, nhất là khi sử dụng thêm các phụ kiện chuyên dụng. Hơn nữa, bạn có thể linh hoạt mở rộng hệ thống khi cần.
- Đảm bảo hiệu suất truyền tải: Mối nối chữ T cho khả năng kết nối chắc chắn, giúp dòng điện di chuyển một cách ổn định, hạn chế được các sự cố điện.
- Dễ dàng sửa chữa: Trường hợp dây nhánh gặp sự cố, bạn chỉ cần xử lý tại mối nối chữ T mà không cần thay thế toàn bộ đường dây.
3 cách nối dây điện chữ T phổ biến nhất
Có 3 cách nối dây điện chữ T thường được áp dụng là cách nối truyền thống, nối dây bằng cút nối và nối dây sử dụng nẹp.
Cách nối dây điện chữ T truyền thống
Mối nối phân nhánh có thể dùng cho cả dây điện 1 lõi và dây điện nhiều sợi. Trước khi thực hiện, bạn cần tuốt được lớp vỏ cách điện ở đầu dây nhánh. Riêng dây chính sẽ bóc phần vỏ cách điện ở vị trí muốn tách nhánh 1 khoảng 5-6cm.
Cách nối dây điện chữ T với dây 1 lõi:
- Bước 1: Đặt đầu dây nhánh vào giữa lõi dẫn của dây chính theo hình dấu cộng, sau đó tiến hành xoắn ngược dây nhánh từ phía sau ra trước.
- Bước 2: Quấn ngược đầu dây nhánh từ 6-7 vòng vào lõi dây chính. Dùng kìm kẹp chặt mối nối.
- Bước 3: Kiểm tra lại mối nối lần cuối và bọc cách điện bằng băng keo đen.
Cách nối dây dẫn điện chữ T với dây nhiều sợi:
- Bước 1: Chia lõi dẫn của dây nhánh thành 2 phần bằng nhau và đặt phần lõi của dây chính vào giữa 2 phần này.
- Bước 2: Xoắn lần lượt từng phần của dây nhánh vào dây chính theo hướng ngược nhau, có thể dùng kéo cắt bỏ phần lõi thừa.
- Bước 3: Kiểm tra độ chắc chắn của mối nối trước khi quấn băng keo cách điện.
Phương pháp này có ưu điểm là không cần chuẩn bị thêm phụ kiện trong quá trình đấu nối. Tuy nhiên, thời gian đấu nối dài hơn và cũng yêu cầu kỹ thuật cao.

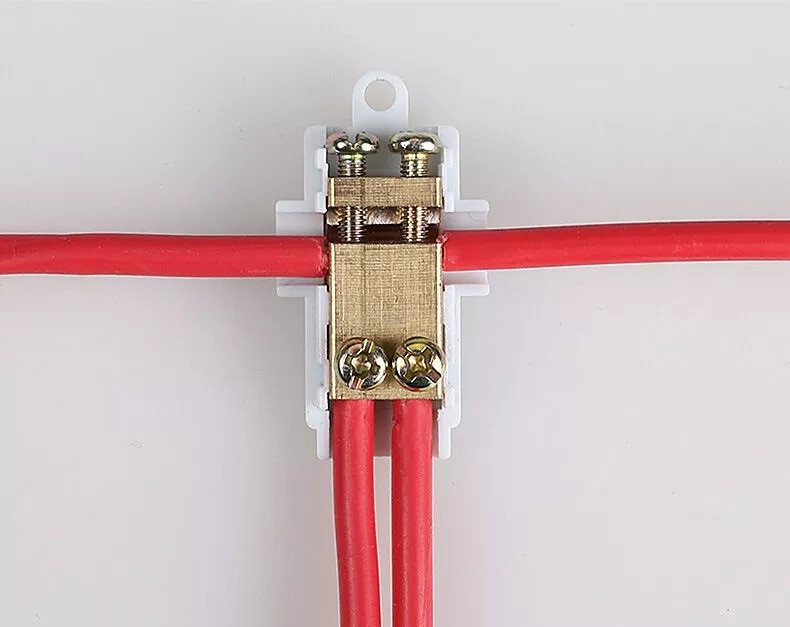

Cách nối dây điện chữ T bằng cút nối
Cút nối chữ T thường được sử dụng để kết nối nhiều thiết bị điện như đèn, quạt, điều hòa không khí, máy tính… vào chung một đường dây điện. Linh kiện này được thiết kế để có thể đơn giản hóa quá trình đấu nối dây điện khi không cần tuốt dây quá phức tạp hay vặn xoắn mối nối đúng tiêu chuẩn, phù hợp với những người không có kinh nghiệm. Ngoài ra, dùng cút nối cũng đảm bảo khả năng dẫn điện, cách điện đáng tin cậy hơn tại các mối nối do không dùng đến băng keo cách điện. Đặc biệt là có thể dễ dàng tháo dây khi không còn nhu cầu sử dụng.
Quá trình thực hiện gồm các bước:
- Bước 1: Chuẩn bị loại cút nối chữ T phù hợp với tiết diện dây điện. Tiếp đó mở nắp nút cối và dùng tua vít để nới lỏng ốc vít.
- Bước 2: Luồn dây chính vào lỗ ở giữa cút nối. Riêng dây nhánh cần tuốt 1 đoạn vỏ ngắn ở đầu dây rồi luồn vào đầu còn lại. Một số loại cút nối có thể kẹp thẳng, bạn không cần tuốt vỏ dây điện.
- Bước 3: Cố định lại mối nối bằng cách siết chặt vít. Nếu là loại cút nối kẹp, chỉ cần dùng kìm bóp lại.
- Bước 4: Đóng nắp cút nối và kiểm tra khả năng thông mạch của dây điện.

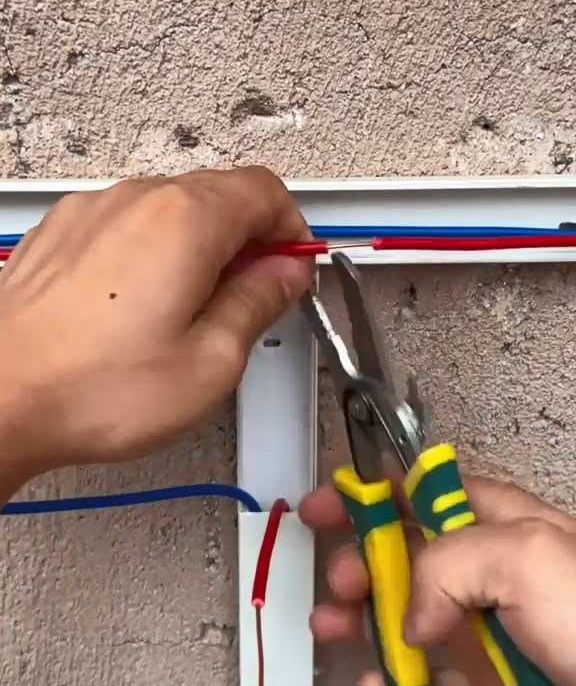

Cách nối dây điện chữ T sử dụng nẹp
Cách này phù hợp với các đường dây điện cố định trong nhà, áp dụng phổ biến cho loại dây điện lõi cứng.
Về cơ bản, kỹ thuật đấu nối tương tự cách nối dây điện chữ T truyền thống đối với dây điện 1 lõi phía trên. Điểm khác biệt là bạn cần trang bị thêm hệ thống nẹp dạng chữ T cố định trên tường hoặc sàn.

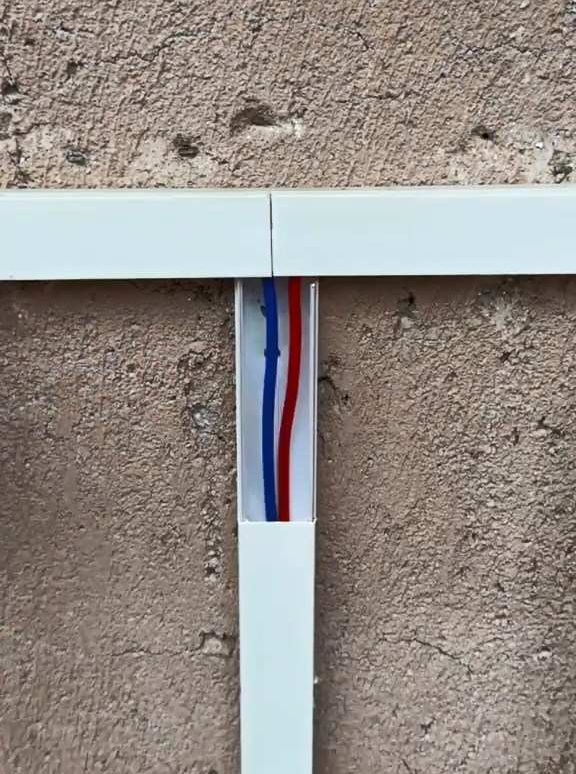

Sau khi tiến hành đấu nối chữ T xong, bạn đóng lại vỏ nẹp để gia cố thêm khả năng bảo vệ cho mối nối.
Lưu ý khi nối dây điện chữ T
Để đảm bảo hiệu suất truyền tải và an toàn điện, cách nối dây điện chữ T cần phải đảm bảo:
- Xác định chính xác cách nối chữ T cụ thể với từng mạng điện, tương ứng là dụng cụ và kỹ thuật đấu nối khác nhau.
- Dây chính và dây nhánh cần có tiết diện phù hợp để đảm bảo sự đồng nhất, thuận lợi cho dòng điện di chuyển.
- Nắm vững quy trình đấu nối dây điện chữ T trước khi bắt tay vào thực hiện.
- Đảm bảo các mối nối chắc chắn, nếu sử dụng cút nối cần lựa chọn loại phù hợp với dây điện cần kết nối.
- Các mối nối cần được bọc băng keo cách điện cẩn thận khi đấu nối theo phương pháp truyền thống.
- Tuân thủ quy tắc an toàn điện trong suốt quá trình đấu nối dây điện. Đảm bảo kiểm tra tình trạng thông mạch trước khi đưa mối nối chữ T vào sử dụng.
Một số câu hỏi về cách nối dây điện chữ T
Câu hỏi 1: Cách nối dây điện chữ T có an toàn không?
Trả lời: Có. Nếu bạn thực hiện đúng quy trình đấu nối tiêu chuẩn và sử dụng thiết bị chất lượng, mối nối chữ T hoàn toàn đáp ứng được yêu cầu an toàn. Không riêng gì mối nối chữ T mà bất kỳ loại mối nối nào cũng tiềm ẩn nguy cơ giật điện, chập cháy nếu không được vặn xoắn đúng cách hoặc cách điện sơ sài.
Câu hỏi 2: Mối nối chữ T có làm suy giảm dòng điện ở dây chính không?
Trả lời: Nếu dây điện chính đáp ứng được tổng công suất các thiết bị chính trong một hệ thống, việc dùng mối nối chữ T để phân nhánh dây điện không khiến dòng điện ở dây chính bị suy giảm. Tuy nhiên nếu mối nối không chắc chắn có thể làm tăng điện trở, từ đó gây sụt áp đường dây, ảnh hưởng đến hoạt động của toàn bộ thiết bị sử dụng chung nguồn.
Câu hỏi 3: Tất cả các loại cáp điện đều sử dụng được cách nối dây điện chữ T đúng không?
Trả lời: Đúng. Nhưng cách thực hiện giữa các loại dây khác nhau có thể khác nhau. Bạn theo dõi quy trình nối dây điện chữ T đối với dây 1 lõi và dây nhiều sợi phía trên để tìm hiểu chi tiết. Trường hợp nếu không chắc chắn về kỹ thuật điện, bạn nên sử dụng cút nối sẽ an toàn và thuận tiện hơn.
Câu hỏi 4. Cách nối dây điện chữ T theo kiểu truyền thống hay sử dụng cút nối hiệu quả hơn?
Trả lời: Cả 2 phương pháp này đều có ưu, nhược điểm riêng, cụ thể:
Cách nối thủ công:
- Ưu điểm: Tiết kiệm vật tư, không cần mua thêm cút nối.
- Nhược điểm: Yêu cầu kỹ thuật đấu nối phức tạp, tốn thời gian hơn và tiềm ẩn nhiều nguy cơ mất an toàn điện nếu không thực hiện đúng quy trình.
Sử dụng cút nối:
- Ưu điểm: Dễ thực hiện, nhanh chóng, phù hợp với cả người không có kinh nghiệm. Tính dẫn điện, cách điện tốt, tính thẩm mỹ cao.
- Nhược điểm: Tốn thêm chi phí.
Tùy thuộc vào yêu cầu của hệ thống, ngân sách dự trù cũng như hiểu biết của bản thân về kỹ thuật điện mà bạn có thể lựa chọn cách nối dây điện chữ T phù hợp.
