Tuy không có tính phổ biến như dây điện 2-4 lõi, nhưng dây điện 7 lõi vẫn là lựa chọn lý tưởng cho các ứng dụng công nghiệp yêu cầu khả năng tải dòng lớn hoặc cần lắp đặt ở khu vực có địa hình hiểm trở, điều kiện hoạt động khắc nghiệt. Dưới đây, chúng tôi sẽ hướng dẫn bạn cách nối dây điện 7 lõi đúng tiêu chuẩn nhằm tối ưu hóa hiệu suất làm việc của thiết bị và hệ thống.

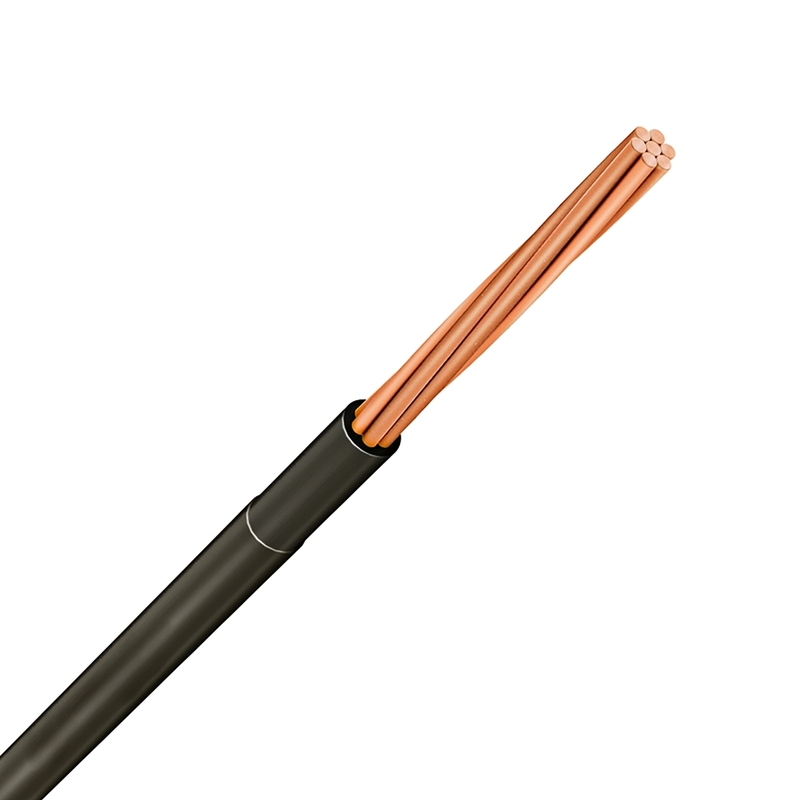

Dây điện 7 lõi là gì?
Dây điện 7 lõi là loại dây cáp điện có cấu tạo ruột dẫn gồm 7 sợi đồng hoặc nhôm nguyên chất được bện xoắn lại với nhau theo tiêu chuẩn IEC 60228 và bọc cách điện từ PVC hoặc XLPE.
Khác với dây điện 2 lõi hoặc 3 lõi, dây điện 7 lõi thường chung 1 lớp cách điện và 1 lớp vỏ bọc, làm tăng khả năng chịu tải và đặc tính linh hoạt, mềm dẻo. Nhờ đó, việc tuốt vỏ và đấu nối loại dây này cũng dễ dàng và thuận tiện hơn. Ngoài ra, nhờ tập hợp nhiều lõi dẫn điện dạng mềm, dây điện 7 lõi phù hợp với các ứng dụng đòi hỏi phải vận hành liên tục hoặc lắp đặt ở những địa hình hiểm trở, yêu cầu tính linh hoạt cao.
Với những ưu điểm như trên, dây điện 7 lõi được ứng dụng rộng rãi từ hệ thống chiếu sáng, ổ cắm trong điện dân dụng đến cấp nguồn cho các thiết bị công suất lớn trong điện công nghiệp và hệ thống tưới tiêu, chiếu sáng chuồng trại trong nông nghiệp.
Yêu cầu về cách nối dây điện 7 lõi
- Chọn dây điện phù hợp: Dây điện 7 lõi được chọn phải có nguồn gốc, xuất xứ rõ ràng, tiết diện phù hợp với tải dòng cũng như đặc điểm của dây nối còn lại.
- Trang bị đầy đủ dụng cụ đấu nối và bảo hộ: Các dụng cụ này cần đáp ứng đúng tiêu chuẩn để đảm bảo an toàn cho người đấu nối.
- Đấu nối đúng quy trình: Tuân thủ nghiêm túc kỹ thuật đấu nối dây điện 7 lõi.
- Siết chặt và cách điện mối nối: Mối nối luôn luôn phải được siết chặt bằng kìm kẹp và bọc cách điện nhiều lớp bằng băng keo hoặc ống co nhiệt. Không nên dùng tay vặn xoắn trong quá trình đấu nối, mối nối rất dễ bị lỏng lẻo khi bị co kéo.
Cách nối dây điện 7 lõi chuẩn kỹ thuật
Quy trình đấu nối dây điện 7 lõi bao gồm các bước như sau:

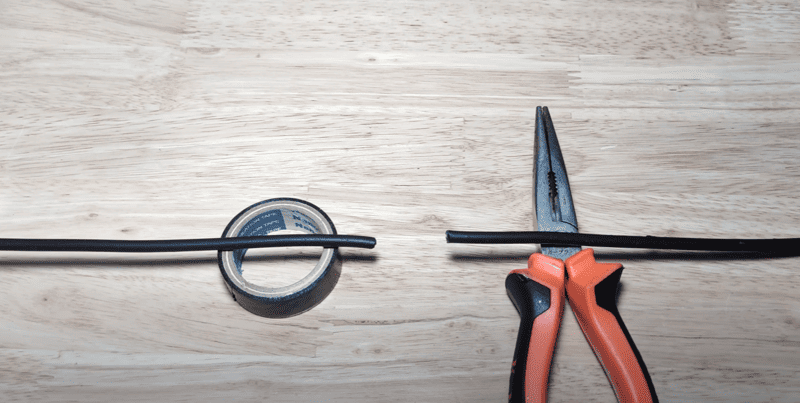

Chuẩn bị dụng cụ
- Kìm cắt/ dao: Dùng để tuốt lớp vỏ dây điện.
- Bút thử điện: Kiểm tra dòng điện trên dây dẫn hoặc khả năng thông mạch sau khi đấu nối.
- Găng tay cách điện: Bảo vệ người sử dụng trong quá trình nối dây.
- Băng dính cách điện: Dùng để bọc lại mối nối sau khi hoàn thiện.
- Dây điện 7 lõi: Yêu cầu dây điện còn mới, không hỏng hóc hay bong tróc phần cách điện.
Quy trình thực hiện

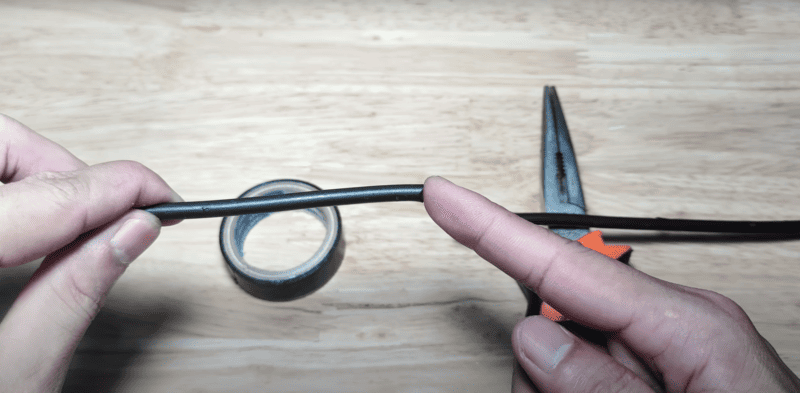

- Bước 1: Tuốt vỏ dây điện. Dùng kìm hoặc dao tuốt bỏ 1 khoảng 10cm ở đoạn đầu 2 dây điện 7 lõi, để lộ phần lõi dẫn gồm 7 sợi đồng hoặc nhôm, tránh làm xước hoặc gãy phần lõi.

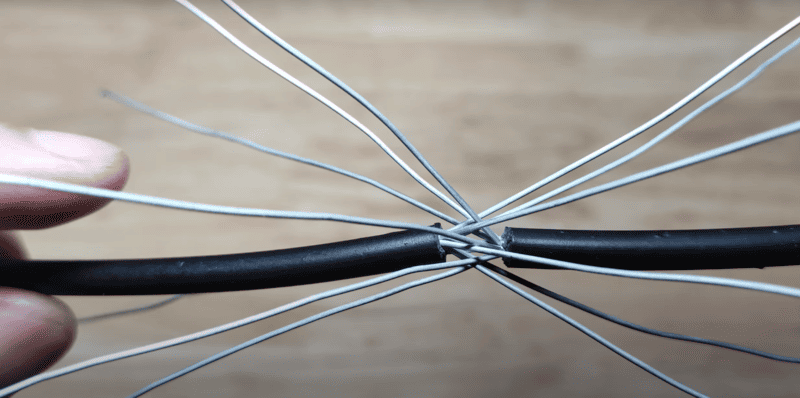

- Bước 2: Tách riêng 7 sợi của dây điện 7 lõi thành 7 hướng và vuốt thẳng lõi dẫn. Sau đó đan xen kẽ phần lõi của 2 dây điện vào nhau và bóp phần đầu sợi nằm song song với thân dây điện. Không nên để các sợi chồng chéo lên nhau.
- Bước 3: Từ điểm giao nhau khi đan xen phần lõi của 2 dây điện 7 lõi, kéo ra 1 khoảng 5-7cm để tiến hành vặn xoắn phần lõi.

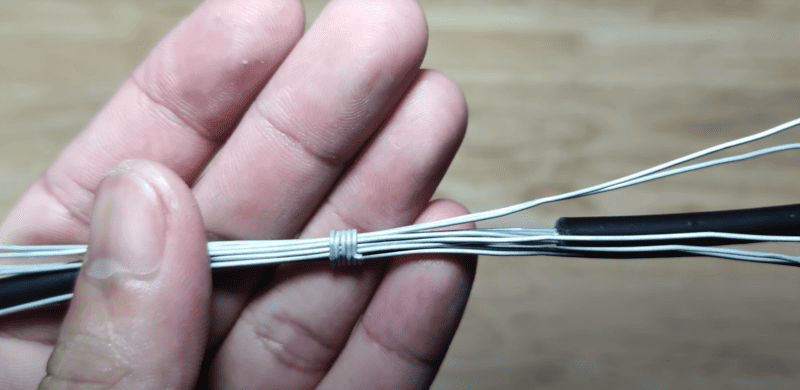

- Bước 4: Giữ 1 điểm ở giữa 2 phần lõi dẫn đã đan xen, tiến hành quấn lần lượt từng sợi theo chiều kim đồng hồ quanh điểm đã cố định. Dùng kìm để siết chặt đầu sợi dẫn vào sát mối nối.

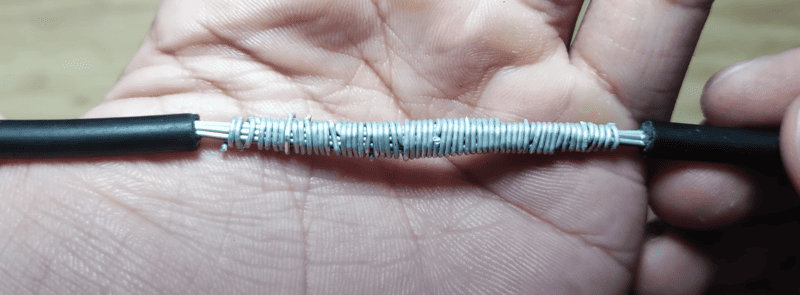

- Bước 5: Tiếp tục thực hiện như thao tác trên với các sợi còn lại của 2 dây điện cho đến khi tạo thành 1 đường liên kết hoàn chỉnh.
- Bước 6: Dùng băng dính cách điện quấn quanh mối nối nhiều lần để đảm bảo an toàn. Hoặc có thể dùng mỏ hàn để hàn lại mối nối để tăng khả năng dẫn điện.
Trường hợp dây điện 7 lõi có phần lõi được bọc cách điện riêng biệt, bạn lưu ý nên đấu nối các lõi theo màu sắc tương ứng. Việc này rất quan trọng để đảm bảo dòng điện di chuyển đúng cách, không gây chập cháy, hỏa hoạn.
Một số câu hỏi về cách nối dây điện 7 lõi
Câu hỏi 1: Những lỗi phổ biến khi nối dây điện 7 lõi là gì?
Trả lời: Về cách nối dây điện 7 lõi, bạn có thể gặp phải một số sai lầm như sau:
- Mối nối lỏng lẻo: Mối nối khi không được siết chặt bằng kìm có thể làm tăng điện trở, phát nhiệt, hao hụt điện năng, thậm chí là chập cháy.
- Cách điện sơ sài: Lớp băng dính cách điện quấn quanh mối nối phải có tính chất cách điện tương đương với lớp vỏ bọc ban đầu. Nếu quấn băng keo quá mỏng, quá sơ sài có thể khiến phần lõi bị hở, gây nguy hiểm cho con người và thiết bị.
- Làm hỏng lõi dây: Việc bóc tách vỏ dây điện cần thực hiện đúng kỹ thuật, nếu không rất dễ làm gãy hoặc xước phần lõi, ảnh hưởng đến khả năng dẫn điện của dây điện 7 lõi.
Câu hỏi: Cách nối dây điện 7 lõi có phù hợp để lắp đặt âm tường không?
Trả lời: Có. Dây điện 7 lõi được thiết kế để chống chịu điều kiện môi trường hoạt động khắc nghiệt như lắp đặt âm tường, thế nên chỉ cần đảm bảo quá trình đấu nối đúng kỹ thuật, cách nối dây điện 7 lõi phù hợp để thực hiện ở nhiều địa hình khác nhau.
Trên đây là cách nối dây điện 7 lõi đơn giản và dễ thực hiện nhất. Hy vọng bạn có thể áp dụng trong thực tiễn. Tuy nhiên, nếu không am hiểu kiến thức về điện, chúng tôi khuyến cáo bạn nên liên hệ thợ điện chuyên nghiệp để được trợ giúp khi có nhu cầu đấu nối bất kỳ đường dây điện nào.
