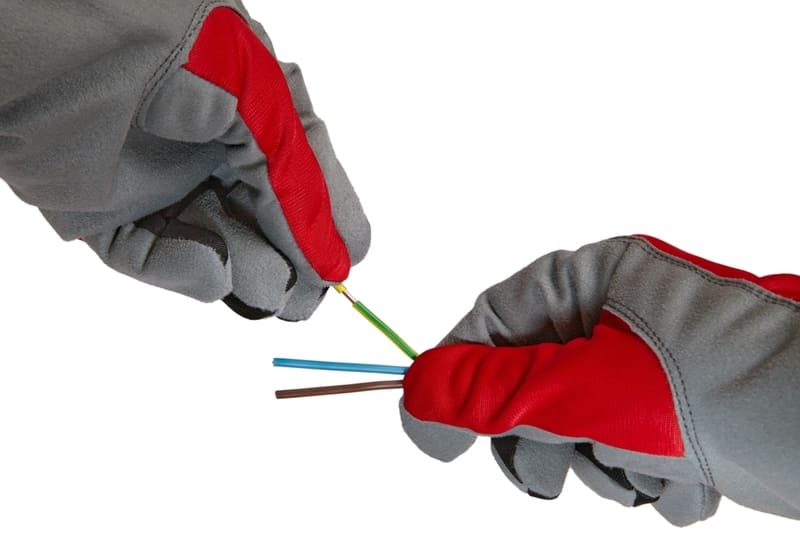

Quá trình sửa chữa hệ thống điện gia đình, việc bạn phải đấu nối dây điện 3 lõi với 2 lõi là không thể tránh khỏi. Để hạn chế các rủi ro liên quan đến tai nạn điện trong quá trình thực hiện, chúng tôi sẽ hướng dẫn bạn cách nối dây điện 3 lõi với 2 lõi chuẩn kỹ thuật.
Khi nào cần nối dây điện 3 lõi với 2 lõi?
Việc đấu nối dây điện 3 lõi với 2 lõi xuất phát từ nhiều nguyên nhân, trong đó chủ yếu đến từ sự khác biệt giữa hệ thống/thiết bị điện cũ và mới. Cụ thể, các trường hợp dưới đây cần cách nối dây điện 3 lõi với 2 lõi để tăng tính an toàn và đồng bộ cho hệ thống.
Nâng cấp hệ thống điện
Nhiều công trình khi lắp đặt theo tiêu chuẩn cũ sẽ không có hệ thống tiếp địa, tức là chỉ có dây pha và dây trung tính. Vì vậy khi muốn nâng cấp hệ thống theo tiêu chuẩn mới, bạn cần nối dây điện 3 lõi với 2 lõi để tăng tính an toàn.
Lắp đặt thêm ổ cắm, công tắc
Nhiều thiết bị hiện đại ngày nay như tủ lạnh, tivi, máy giặt, bếp điện… đều thiết kế phích cắm 3 chấu. Để có thể sử dụng các thiết bị này, nhất là loại có vỏ kim loại và yêu cầu được nối đất an toàn, cách nối dây điện 3 lõi với 2 lõi sẽ được áp dụng.
Sửa chữa đường dây điện
Trong trường hợp đường dây điện 2 lõi bị hỏng và bạn đang có sẵn dây điện 3 lõi hoặc ngược lại, việc kết nối 2 loại dây này hoàn toàn khả thi. Ngoài ra, khi có nhu cầu nối dài dây điện 2 lõi để cấp nguồn cho thiết bị sử dụng dây điện 3 lõi, bạn cũng có thể đấu nối dây 3 lõi với 2 lõi.
Hiểu rõ về dây điện 3 lõi, 2 lõi và yêu cầu chung khi đấu nối dây điện

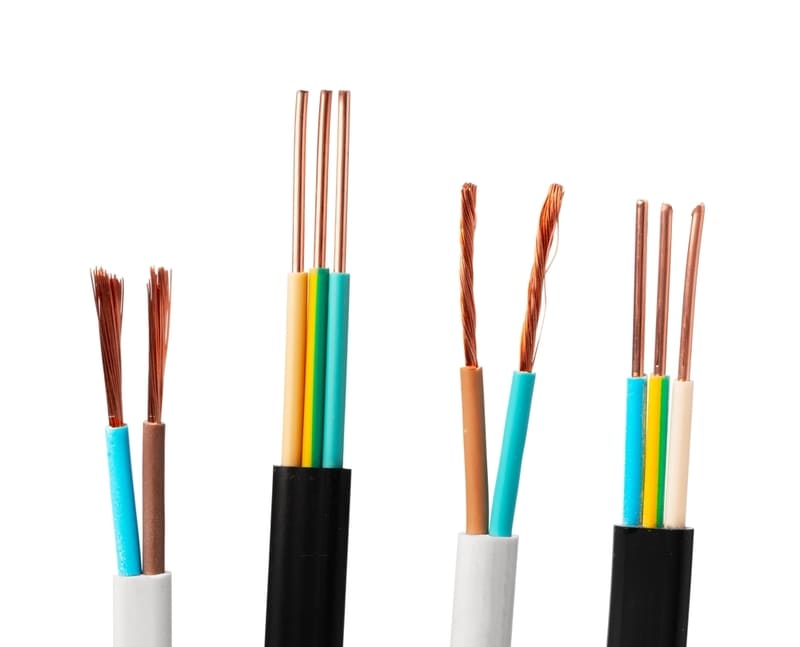

Phân biệt dây điện 3 lõi và 2 lõi

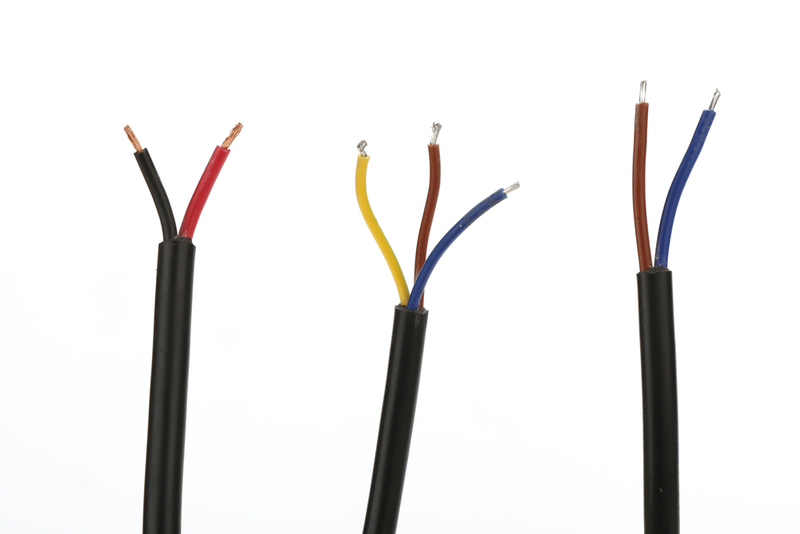

Sự khác biệt lớn nhất giữa dây điện 3 lõi và 2 lõi nằm ở số lõi dẫn điện. Bạn cần phân biệt rõ chức năng của các lõi trong 2 loại dây điện này để đảm bảo quá trình đấu nối không bị nhầm lẫn gây chập điện, hỏng hóc.

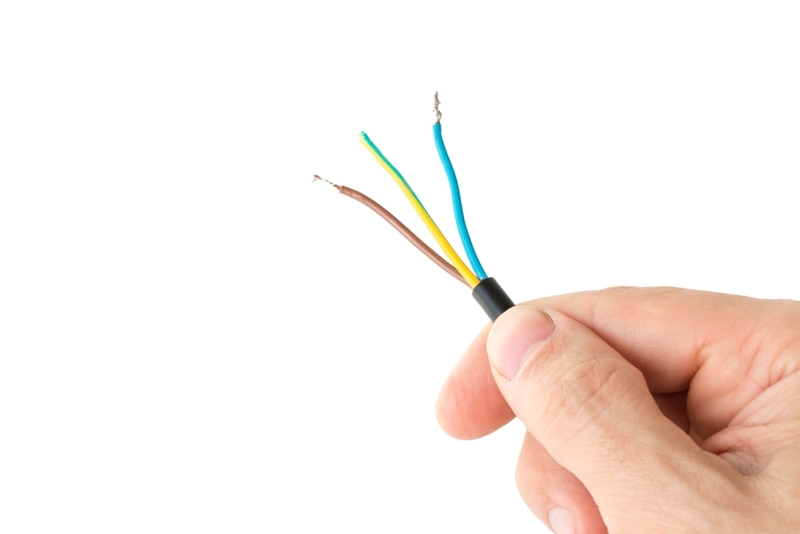

- Dây điện 3 lõi: Gồm 3 lõi dẫn, chia thành dây pha, dây trung tính và dây nối đất. Theo tiêu chuẩn IEC, dây pha thường có màu nâu, dây trung tính màu xanh dương và dây nối đất màu vàng sọc xanh hoặc xanh sọc vàng.

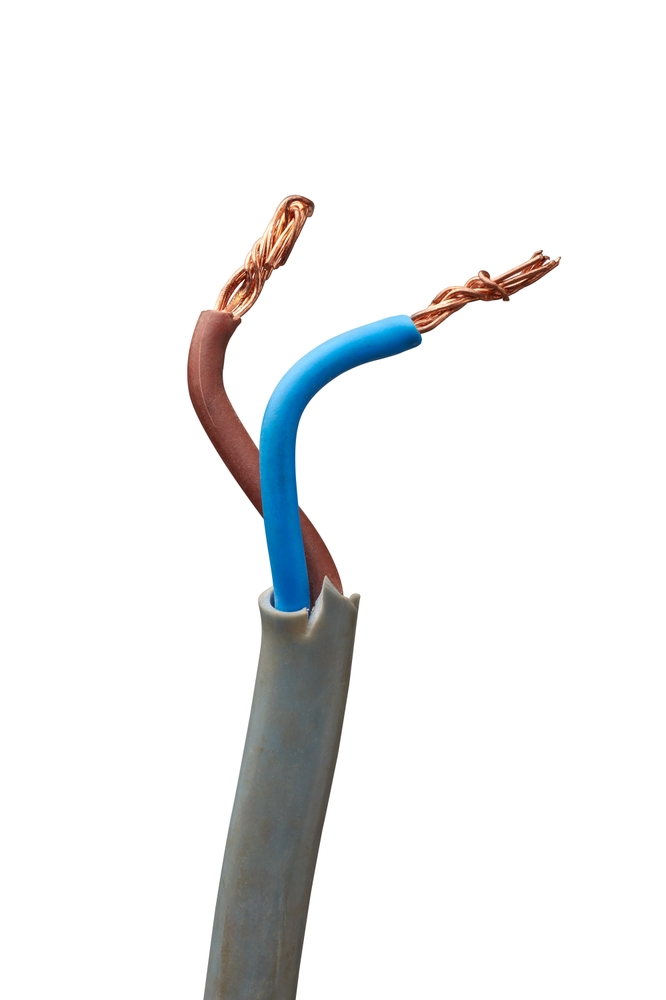

- Dây điện 2 lõi: Gồm 2 lõi dẫn, chia thành dây pha và dây trung tính. Dây pha chủ yếu có màu nâu hoặc đỏ. Màu dây trung tính thông dụng nhất là đen hoặc xanh dương.
Yêu cầu chung về cách nối dây điện 3 lõi với 2 lõi đúng kỹ thuật
- Chọn tiết diện dây phù hợp: Hai dây dẫn khác lõi nhưng phải có tiết diện phù hợp, nhằm tạo kết nối ổn định cho dòng điện di chuyển và thuận tiện cho quá trình đấu nối.
- Đấu nối dây đúng cách: Các lõi của 2 dây dẫn cần được đấu nối đúng kỹ thuật, không nối dây pha với dây tiếp địa hay dây trung tính với dây tiếp địa.
- Đảm bảo mối nối chắc chắn: Mối nối phải được vặn xoắn vừa phải, không lỏng lẻo cũng không siết quá chặt.
- Đảm bảo cách điện an toàn: Mọi mối nối cần được cách điện bằng băng keo chất lượng để ngăn ngừa rò rỉ điện.
- Đảm bảo tính thẩm mỹ: Mối nối sau khi hoàn thiện cần được cắt bỏ phần lõi thừa, vừa đảm bảo an toàn, vừa duy trì tính thẩm mỹ cho công trình.
Cách nối dây điện 3 lõi với 2 lõi đúng kỹ thuật
Cách nối dây điện 3 lõi với 2 lõi đúng kỹ thuật gồm các bước cơ bản sau:
Chuẩn bị dụng cụ
- Kìm/ dao/ kéo để tuốt dây
- Bút thử điện, tuốc nơ vít
- Hộp nối dây
- Băng keo cách điện
- Găng tay cách điện, ủng cách điện (nếu có)
Quy trình đấu nối
- Bước 1: Ngắt toàn bộ nguồn điện.
- Bước 2: Tách bỏ vỏ dây ngoài cùng của 2 loại dây dẫn điện bằng cách dùng kìm hoặc dao, kéo để tuốt 1 khoảng 5-7cm. Tiếp đến bóc khoảng 1-1.5cm lớp cách điện bao bọc từng lõi.
- Bước 3: Kết nối các dây. Lần lượt nối dây pha, dây trung tính của dây 3 lõi với dây 2 lõi tương ứng. Dây tiếp địa nối vào hệ thống nối đất. Trường hợp không có hệ thống tiếp địa, cách an toàn nhất là bọc kín dây thứ 3 của dây điện 3 lõi bằng băng keo cách điện hoặc ống co nhiệt. Tuyệt đối không nối dây này vào dây pha hay dây trung tính.
- Bước 4: Cách điện. Dùng kéo cắt bỏ phần mối nối dư thừa và bọc băng keo cách điện từng lõi nối đến lớp vỏ chung để cách ly mối nối. Ưu tiên đặt mối nối vào các hộp nối để tăng cường khả năng bảo vệ trước tác động môi trường.
- Bước 5: Kiểm tra mối nối. Dùng tay kéo nhẹ phần mối nối để xác định mối nối chắc chắn. Sau đó dùng bút thử điện hoặc đồng hồ vạn năng để kiểm tra khả năng thông mạch cũng như nguy cơ rò rỉ điện.
Lưu ý: Cách nối dây điện 3 lõi với 2 lõi có thể thực hiện theo nhiều phương pháp như cách nối dây điện nói chung, bao gồm: mối nối thẳng, mối nối phân nhánh và mối nối dùng phụ kiện.
Lưu ý khi nối dây điện 3 lõi với 2 lõi
- Đảm bảo dây dẫn được chọn có tiết diện phù hợp với tải để tránh quá tải, quá nhiệt.
- Luôn luôn ngắt nguồn điện trước mọi quá trình đấu nối, sửa chữa điện.
- Xác định màu dây kỹ lưỡng, tránh đấu nhầm dây pha, dây trung tính hoặc dây nối đất. Các loại này đã được mã hóa màu sắc theo tiêu chuẩn IEC hoặc TCVN. Nếu không chắc chắn, bạn có thể dùng bút thử điện để xác định.
- Nếu dây 2 lõi không có dây nối đất, có thể không nối vào hệ thống hoặc cắt bỏ nhưng phải đảm bảo nguyên tắc an toàn điện.
- Tuân thủ đúng quy trình đấu nối và các biện pháp kỹ thuật, an toàn để hạn chế nguy cơ rò rỉ điện, chập cháy.
- Chỉ sử dụng dây dẫn điện và dụng cụ cách điện đạt chuẩn để đảm bảo an toàn tối đa cho con người và hệ thống.
- Cách nối dây điện 3 lõi với 2 lõi thường dùng cho hệ thống điện đã cũ. Ưu tiên nâng cấp hệ thống để đảm bảo tính đồng bộ của đường dây điện và gia tăng tính an toàn khi có dây tiếp địa bảo vệ.
Một số câu hỏi về cách nối dây điện 3 lõi với 2 lõi
Câu hỏi 1: Lỗi nào phổ biến nhất khi nối dây điện 3 lõi với 2 lõi ?
Trả lời: Sai lầm phổ biến nhất trong cách nối dây điện 3 lõi với 2 lõi là đấu nhầm dây tiếp địa của dây 3 lõi vào dây trung tính của dây 2 lõi. Điều này tiềm ẩn nguy cơ giật điện và cháy nổ, rất nguy hiểm cho con người.
Câu hỏi 2: Có nên tự đấu nối dây điện 3 lõi với 2 lõi không?
Trả lời: Trên lý thuyết, cách nối dây điện 3 lõi với 2 lõi khá đơn giản. Tuy nhiên, các chuyên gia kỹ thuật điện khuyến cáo, tốt nhất bạn nên liên hệ thợ điện chuyên nghiệp để đảm bảo an toàn cho cả hệ thống và người sử dụng.
