Cuộn kháng 6% có tính ứng dụng rộng rãi trong đa dạng các lĩnh vực sản xuất, công nghiệp. Trong bài viết này, cùng Etinco tìm hiểu ý nghĩa con số 6% của cuộn kháng và phân biệt cuộn kháng này với các loại cuộn kháng khác.

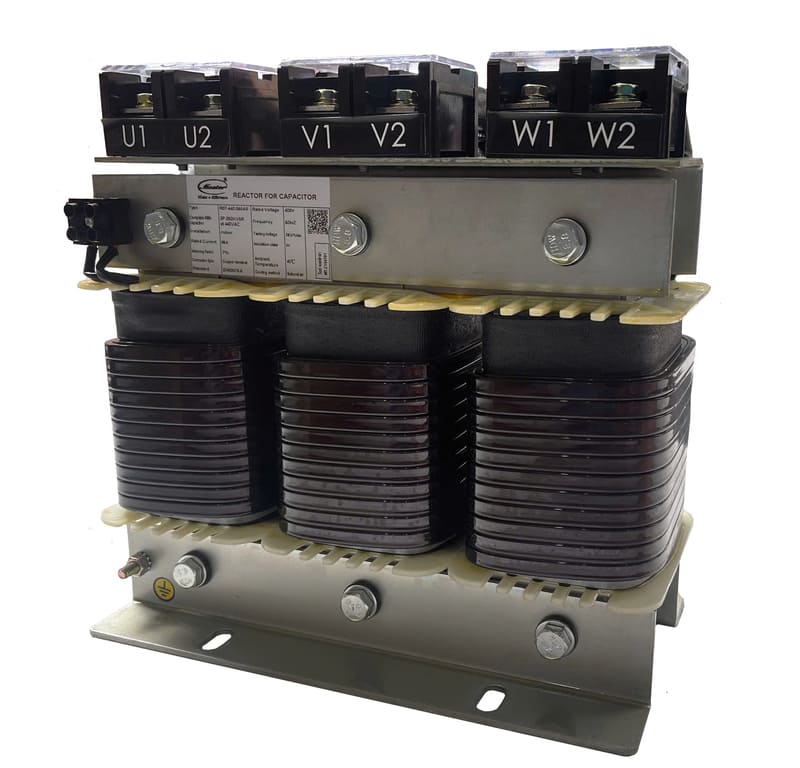

Ký hiệu cuộn kháng 6%
Cuộn kháng 6% là một trong các dòng cuộn kháng được sử dụng phổ biến nhất hiện nay, có chức năng bảo vệ biến tần, các thiết bị điện và hỗ trợ ổn định dòng điện.
Độ kháng 6% thể hiện tỉ lệ giữa thành phần cảm kháng trong mức dung kháng của tụ bù. Ở mức này, cuộn kháng có thể hỗ trợ ổn định điện năng cho phần lớn các thiết bị điện công nghiệp. Chưa kể, chi phí mua sắm và thay thế cũng được tối ưu do sản phẩm được phân phối rộng rãi với giá thành phải chăng. Nhờ đó, người sử dụng yên tâm tiến hành các hoạt động sản xuất khi sử dụng cuộn kháng 6%.

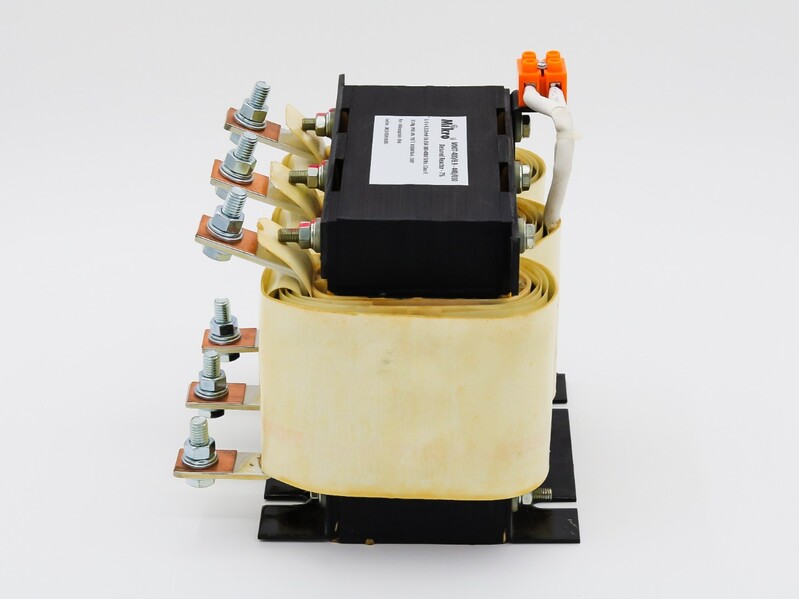

Cuộn kháng 6% có cấu tạo tương tự các loại cuộn kháng khác với các vòng dây đồng quấn quanh lõi sắt từ có điện kháng. Phần lõi được bảo vệ bởi lớp cách điện và lớp vỏ bên ngoài. Thiết kế hình trụ đứng của cuộn kháng giúp dễ dàng lắp đặt bên trong nhiều máy móc và có độ bền cao hơn.
Về công dụng, cuộn kháng 6% có khả năng tích trữ từ trường nhằm hạn chế hiện tượng dòng ngắn mạch, ổn định nguồn điện cấp cho các thiết bị, máy móc. Sử dụng cuộn kháng sẽ nâng cao chất lượng điện năng và khắc phục một số biến dạng về dòng điện, giảm thiểu sóng hài.
Ngoài ra, việc hoạt động chủ yếu ở dải tần số 50 đến 60Hz - dải tần số phổ biến ở nhiều thiết bị điện cũng giúp cuộn kháng 6% dễ dàng ứng dụng cho các thiết bị máy móc công nghiệp đa lĩnh vực.
Lợi ích khi sử dụng cuộn kháng 6%
- Tối ưu hóa hiệu suất mạch
Tính năng chuyên biệt của cuộn kháng 6% giúp tối ưu hóa hiệu suất mạch. Nhờ có thiết bị này mà các thiết bị điện hoạt động êm mượt hơn và không lo tắc nghẽn điện bất ngờ. Tình trạng vỡ mạch cũng được giảm xuống mức tối thiểu nhờ lắp đặt thêm cuộn kháng.
- Giảm nhiễu và nhiễm từ
Cuộn kháng đảm bảo cung cấp đủ dòng điện, giảm nhiễu ở tụ bù, từ đó công suất của thiết bị và tuổi thọ của tụ bù cũng được nâng cao.
Hiện tượng nhiễm từ ở các bộ phận trong thiết bị cũng được hạn chế nhờ tính năng và cấu tạo của cuộn kháng. Lõi sắt không nhiễm từ giữa cuộn kháng tạo nên lớp bảo vệ chất lượng cho các bộ phận bên trong thiết bị.
- Bảo vệ các thành phần điện tử khác
Trong quá trình vận hành, cuộn kháng 6% được lắp vào đầu tụ bù. Nhờ khả năng ổn định điện năng của cuộn kháng mà tụ bù và các thiết bị khác được bảo vệ, hoạt động trơn tru, tránh được các sự cố điện không mong muốn.
- Tăng độ ổn định của hệ thống điện
Tuổi thọ và độ ổn định của hệ thống điện cũng được mở rộng trong quá trình sử dụng cuộn kháng. Lắp đặt cuộn kháng chất lượng còn giúp hệ thống hạn chế được các vấn đề va chạm mạch.
Phân biệt cuộn kháng 6%, 7%, 13%, 14%
Ký hiệu 6%, 7%, 13% hay 14% đều thể hiện tỉ lệ thành phần cảm kháng của cuộn kháng so với dung kháng của tụ bù (ZL/ZC). Ví dụ: Cuộn kháng 6% nghĩa là Zl/Zc = 6%
Ngoài ra, với mỗi mức dung kháng, cuộn kháng sẽ có khả năng lọc sóng hài các bậc khác nhau.
Tham khảo điện kháng của cuộn kháng 6%, 7%, 13% và 14% trong bảng dưới đây:
| kVAr tụ | L6% (mH) | L7% (mH) | L13% (mH) | L14% (mH) |
| 10 | 3.688 | 4.303 | 7.991 | 8.606 |
| 15 | 2.474 | 2.886 | 5.360 | 5.772 |
| 20 | 1.844 | 2.151 | 3.995 | 4.302 |
| 25 | 1.481 | 1.727 | 3.208 | 3.454 |
| 30 | 1.237 | 1.443 | 2.680 | 2.886 |
| 40 | 0.922 | 1.076 | 1.998 | 2.152 |
| 50 | 0.740 | 0.864 | 1.604 | 1.728 |
Nên dùng cuộn kháng 6% khi nào?
Cuộn kháng 6% thường được sử dụng ở khu vực có ngưỡng ô nhiễm sóng hài trung bình đến cao (THD-i >10%, đặc biệt khi có nhiều biến tần, tụ bù, hoặc tải phi tuyến) nhằm mục đích giảm sóng hài đặc biệt bậc 5, 7, bảo vệ biến tần, tránh cộng hưởng với tụ bù.
Cụ thể các trường hợp nên sử dụng cuộn kháng 6%:
- Hệ thống có nhiều biến tần gây sóng hài.
- Điện áp lưới dao động mạnh hoặc nhiễu cao.
- Dùng tụ bù công suất để tránh cộng hưởng.
- Khoảng cách từ biến tần đến động cơ dài.
Lưu ý trước khi sử dụng cuộn kháng 6% cần kiểm tra cuộn kháng.
Ứng dụng của cuộn kháng 6% tương đối đa dạng, từ công nghệ thông tin đến y tế, công nghiệp, điện tử.
- Trong công nghệ thông tin và viễn thông: cuộn kháng được sử dụng cho các thiết bị kết nối điện năng như đường dây viễn thông, hệ thống máy tính lưu trữ, truyền tải viễn thông…
- Trong thiết bị y tế và đo lường: các thiết bị như máy đo nhịp tim, máy sốc hay máy siêu âm đều cần đến cuộn kháng ổn định điện năng.
- Trong công nghiệp ô tô và điện tử gia dụng: cuộn kháng 6% giúp dây chuyền sản xuất ô tô và điện tử hoạt động ổn định, trơn tru. Các thiết bị sửa chữa hoặc thiết bị kiểm soát cũng cần đến cuộn kháng bảo vệ.
Etinco vừa thông tin tới bạn đặc điểm, lợi ích và công dụng của cuộn kháng 6%, đồng thời đưa ra tiêu chí so sánh cuộn kháng 6% với các loại cuộn kháng như 7%, 13% và 14%. Để tìm hiểu thêm các kiến thức khác liên quan đến cuộn kháng, bạn truy cập website: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-tu-bu-cuon-khang/.
