Về bản chất, CB chống giật và CB chống rò đều là thiết bị bảo vệ an toàn điện, có chức năng phát hiện và ngắt mạch khi xảy ra rò rỉ dòng điện, nhằm bảo vệ người sử dụng và thiết bị điện. Tuy nhiên, mỗi loại CB có đặc điểm và chức năng riêng biệt. Bài viết này Etinco sẽ giúp bạn hiểu rõ hơn về đặc điểm, chức năng và cách nhận biết các loại CB chống giật và CB chống rò, từ đó lựa chọn thiết bị phù hợp cho hệ thống điện của mình.
CB chống giật và CB chống rò có khác nhau không?
Thực chất, CB chống giật và CB chống rò đều là các tên gọi khác nhau cho thiết bị aptomat có chức năng phát hiện và ngắt mạch khi xảy ra rò rỉ điện, nhằm bảo vệ an toàn cho người sử dụng và thiết bị điện. Hiện nay, có ba loại CB chống giật/chống rò phổ biến: RCCB, RCBO và ELCB.

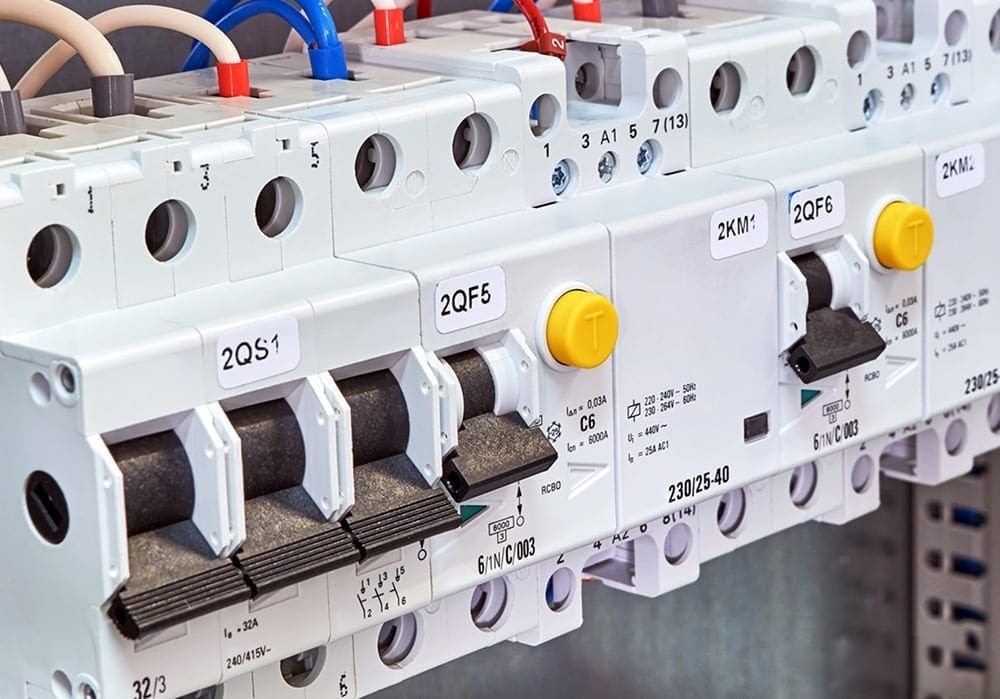

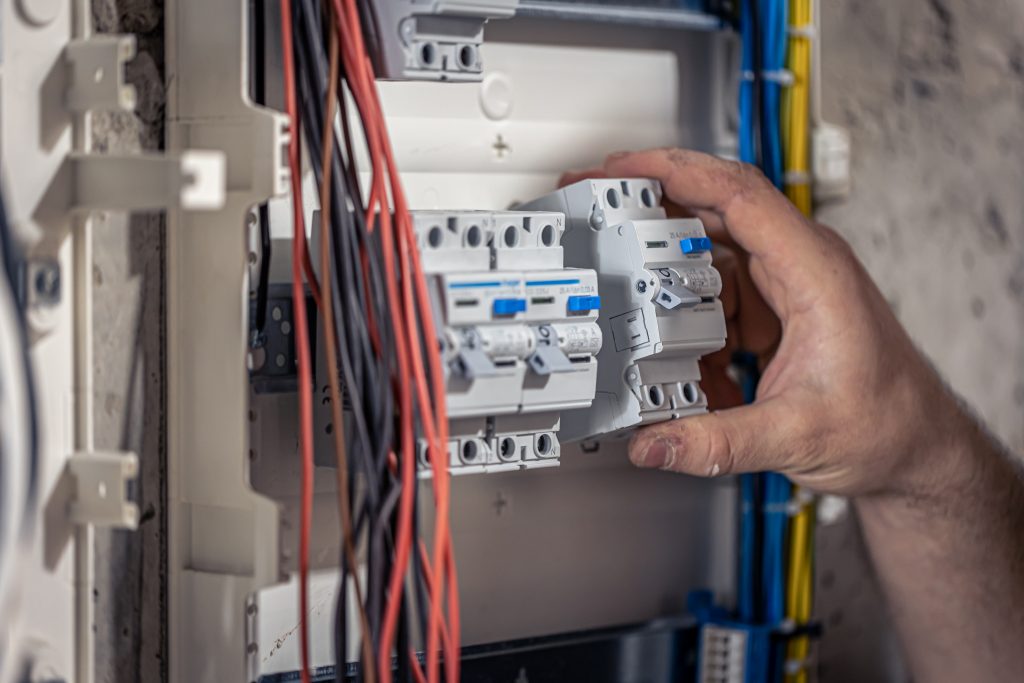

Để nhận biết các loại aptomat chống giật và chống chập, bạn có thể dựa vào các đặc điểm sau:
- Kích thước và thiết kế: CB chống giật/chống rò thường có kích thước lớn hơn so với CB thông thường.
- Nút TEST: Bên cạnh cần gạt ON/OFF, các CB chống giật/chống rò được trang bị thêm nút TEST (thường có màu vàng) để kiểm tra hiệu quả hoạt động của thiết bị.
- Thông số dòng rò: Trên thiết bị có ghi các ngưỡng dòng rò như 15mA, 30mA, 100mA, 200mA, 300mA, 500mA, cho biết mức độ rò rỉ mà CB có thể phát hiện và ngắt mạch.
Các loại CB chống rò thông dụng
Để dễ phân biệt giữa các loại CB chống rò RCCB, RCBO, ELCB, RCD, dưới đây là bảng tóm tắt:
| Loại CB | Chức năng chính | Bảo vệ quá tải/ngắn mạch |
| RCCB | Phát hiện và ngắt mạch khi có dòng rò | Không |
| RCBO | Kết hợp bảo vệ dòng rò và quá tải, ngắn mạch | Có |
| ELCB | Bảo vệ chống dòng rò, quá tải và ngắn mạch | Có |
| RCD | Phát hiện và ngắt mạch khi có dòng rò | Không |
Dưới đây là khái niệm, chức năng, ứng dụng và đặc điểm phân biệt của các loại CB chống rò thông dụng:

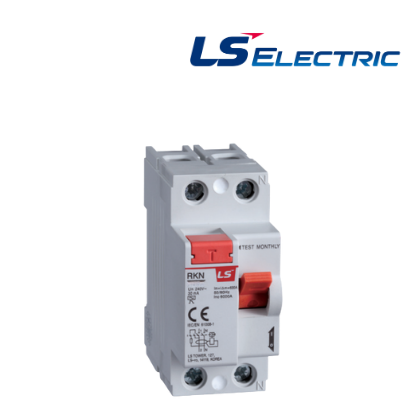

RCCB
RCCB là thiết bị ngắt mạch tự động, phát hiện dòng điện rò rỉ trong mạch và ngắt kết nối khi phát hiện sự chênh lệch dòng điện giữa dây pha và dây trung tính. Cơ chế hoạt động của RCCB dựa trên việc giám sát liên tục dòng điện trong mạch. Khi phát hiện bất thường về dòng điện dư, thiết bị sẽ tự động ngắt nguồn để đảm bảo an toàn cho con người khỏi nguy cơ điện giật và ngăn ngừa hỏa hoạn do rò rỉ điện. RCCB thường được lắp đặt tại vị trí đầu nguồn hoặc tại các khu vực cần bảo vệ riêng biệt.
 |
 |
RCCB chỉ bảo vệ chống rò rỉ điện, không có chức năng bảo vệ quá tải hoặc ngắn mạch. Thiết bị thường có nút "Test" để kiểm tra hoạt động.

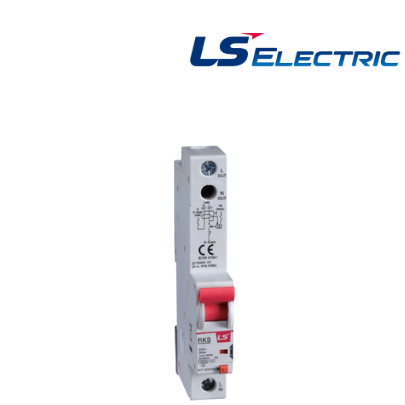

RCBO
RCBO kết hợp chức năng của MCB và RCCB, cung cấp bảo vệ toàn diện cho mạch điện khỏi các sự cố như quá tải, ngắn mạch và rò rỉ điện. Khi phát hiện bất kỳ vấn đề nào, RCBO sẽ tự động ngắt mạch, bảo vệ thiết bị điện và ngăn ngừa nguy cơ cháy nổ. Dòng rò định mức của RCBO thường từ 30mA, đảm bảo ngắt mạch nhanh chóng khi phát hiện rò rỉ, bảo vệ an toàn cho người sử dụng.
 |
 |
RCBO phù hợp cho các mạch điện yêu cầu bảo vệ cao, như trong các trung tâm dữ liệu và khu công nghiệp.

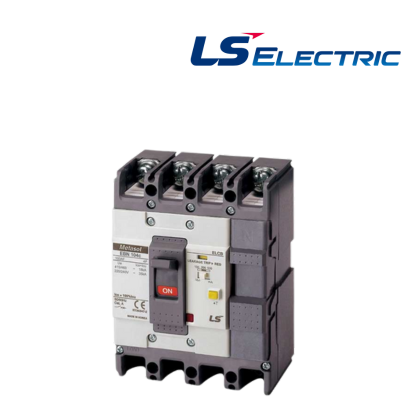

ELCB
ELCB cũng có chức năng chống giật và bảo vệ khỏi rò rỉ điện, nhưng được thiết kế thêm dây nối đất, giúp phát hiện và ngắt mạch hiệu quả khi có dòng rò xuống đất. ELCB so sánh sự chênh lệch giữa dòng điện đi và về; khi phát hiện chênh lệch vượt ngưỡng, thiết bị sẽ ngắt mạch để bảo vệ hệ thống. ELCB thường được lắp đặt ở đầu mỗi nguồn điện hoặc các nhánh tiêu thụ điện.
 |
 |
Tuy nhiên, không phải tất cả các loại ELCB đều có chức năng bảo vệ chống ngắn mạch. Cụ thể, một số ELCB chỉ có chức năng phát hiện dòng rò và ngắt mạch khi phát hiện quá tải. Để có được cả hai chức năng bảo vệ chống rò rỉ và chống ngắn mạch, người dùng nên chọn RCBO,hoặc các loại ELCB được tích hợp thêm chức năng bảo vệ ngắn mạch.
Cầu dao chống rò RCD
Cầu dao chống rò RCD là thiết bị bảo vệ an toàn điện, được thiết kế để phát hiện và ngắt mạch khi có dòng điện rò rỉ, nhằm bảo vệ con người và thiết bị khỏi nguy cơ điện giật và cháy nổ. RCD liên tục giám sát sự cân bằng dòng điện giữa dây pha và dây trung tính; khi phát hiện sự chênh lệch vượt quá ngưỡng an toàn, thiết bị sẽ tự động ngắt mạch.
Phân loại RCD:
- RCD cố định được lắp đặt trong bảng điện chính, bảo vệ cho một hoặc nhiều mạch điện. Khi phát hiện dòng rò, RCD cố định sẽ ngắt toàn bộ mạch liên quan.
- RCD ổ cắm tích hợp trực tiếp vào ổ cắm điện, bảo vệ thiết bị được kết nối. Khi có dòng rò, RCD ổ cắm sẽ ngắt điện cho thiết bị đó, phù hợp cho các thiết bị di động hoặc có nguy cơ cao.
- RCD di động có thể cắm vào bất kỳ ổ cắm nào và cung cấp bảo vệ cho thiết bị được kết nối. Khi phát hiện dòng rò, RCD di động sẽ ngắt điện cho thiết bị, linh hoạt và tiện lợi khi không có sẵn RCD cố định hoặc RCD ổ cắm.

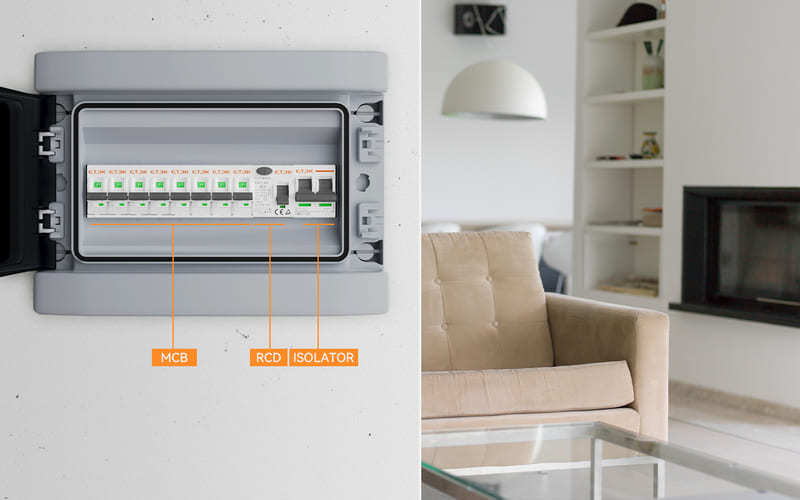

RCD chủ yếu bảo vệ chống dòng rò và không thay thế cho thiết bị bảo vệ quá tải hoặc ngắn mạch. Do đó, trong hệ thống điện, RCD thường được sử dụng kết hợp với MCB để đảm bảo an toàn toàn diện.
Đọc thêm: Hướng dẫn test CB chống giật đơn giản ngay tại nhà
Những lưu ý khi mua aptomat chống giật và chống rò
Khi lựa chọn aptomat chống giật và chống rò, bạn cần lưu ý các điểm sau:
Xác định loại CB phù hợp:
- RCCB: Bảo vệ chống rò điện.
- RCBO và ELCB: Kết hợp bảo vệ chống rò điện, quá tải và ngắn mạch.
Chọn dòng rò:
- Đối với môi trường dân dụng, dòng rò thường chọn là 30mA để bảo vệ con người.
- Trong môi trường công nghiệp, có thể chọn mức cao hơn như 100mA hoặc 300mA, tùy thuộc vào yêu cầu cụ thể.
Etinco tự hào là nhà phân phối chính thức các sản phẩm CB chống rò của các thương hiệu uy tín như LS Electric, Mitsubishi, Hyundai và BTB Electric. Khi mua hàng tại Etinco, bạn sẽ nhận được sản phẩm chính hãng, chất lượng cao cùng với chính sách bảo hành từ 1 đến 2 năm và đặc biệt là hỗ trợ đổi mới 1-1 trong thời gian bảo hành - cam kết độc quyền chỉ có tại Etinco. Chúng tôi cũng đảm bảo giao hàng nhanh chóng và miễn phí, đồng thời cung cấp hỗ trợ kỹ thuật chuyên nghiệp để đáp ứng mọi nhu cầu của khách hàng.
CB chống giật và CB chống rò thực chất là một loại thiết bị, chỉ là hai tên gọi khác nhau cho cùng một công nghệ bảo vệ. Hiểu rõ điều này sẽ giúp bạn tránh nhầm lẫn khi mua sắm và lắp đặt hệ thống điện an toàn cho gia đình. Tham khảo một số dòng CB chống giật chính hãng từ Etinco tại:
