Việc đấu aptomat chống giật đúng kỹ thuật giúp bảo vệ hệ thống điện và đảm bảo an toàn cho người sử dụng. Việc đấu nối sai có thể khiến thiết bị không hoạt động hiệu quả, làm tăng nguy cơ chập cháy hoặc điện giật. Hãy cùng Etinco tìm hiểu chi tiết cách đấu aptomat chống giật chuẩn xác trong bài viết sau!
Bước 1: Chuẩn bị CB chống giật và dụng cụ
Để đảm bảo an toàn và hiệu quả khi lắp đặt aptomat chống giật , việc chuẩn bị kỹ lưỡng và lựa chọn thiết bị phù hợp là bước đầu tiên và vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết:
- Kiểm tra công suất của hệ thống
Trước khi lắp đặt, cần xác định tổng công suất tiêu thụ của các thiết bị điện trong hệ thống. Thông thường, dòng điện định mức của CB nên lớn hơn khoảng 20-30% so với dòng điện tối đa của hệ thống.
- Lựa chọn loại CB chống giật phù hợp
Dựa trên nhu cầu và đặc điểm của hệ thống điện, bạn có thể lựa chọn giữa các loại CB chống giật sau:
- RCBO: CB tích hợp cả chức năng chống giật và bảo vệ quá tải. Thích hợp cho các hệ thống cần bảo vệ toàn diện.
- RCCB: CB chỉ có chức năng chống giật, không bảo vệ quá tải. Khi sử dụng RCCB, cần lắp đặt thêm CB thường để bảo vệ quá tải.
- ELCB: CB chống rò dòng điện xuống đất, bảo vệ người sử dụng khỏi nguy cơ điện giật.
- Xác định số pha và số cực của CB
Tùy thuộc vào hệ thống điện là 1 pha hay 3 pha, bạn cần chọn CB có số cực phù hợp:
- Hệ thống điện 1 pha: Sử dụng CB 2 cực (1P+N), bảo vệ cả dây pha (L) và dây trung tính (N).
- Hệ thống điện 3 pha: Nếu hệ thống có sử dụng dây trung tính, nên chọn CB 4 cực (3P+N) để bảo vệ đầy đủ.
- Lựa chọn dòng rò phù hợp
Dòng rò (IΔn) là giá trị dòng điện rò mà tại đó CB sẽ ngắt mạch để bảo vệ. Đối với hệ thống điện gia đình, nên chọn CB có dòng rò 30mA để đảm bảo an toàn cho người sử dụng. Trong môi trường công nghiệp hoặc nơi có độ ẩm cao, có thể chọn CB với dòng rò cao hơn như 100mA hoặc 300mA.
- Chuẩn bị dụng cụ lắp đặt
Tua vít, kìm cắt và tuốt dây, bút thử điện, găng tay cách điện, băng keo cách điện,...
Xem thêm: Gợi ý chọn aptomat chống giật tốt nhất cho gia đình
Bước 2: Ngắt điện hệ thống
Trước khi đấu aptomat chống giật, cần ngắt cầu dao hoặc aptomat chính để đảm bảo an toàn, tránh nguy cơ giật điện, chập cháy hoặc hư hỏng thiết bị. Kiểm tra lại bằng bút thử điện để chắc chắn hệ thống đã ngắt hoàn toàn. Trong quá trình đấu nối, tuyệt đối không đóng điện trở lại cho đến khi hoàn tất và kiểm tra xong toàn bộ kết nối.
Bước 3: Bắt vít CB chống giật
Đặt CB chống giật vào thanh ray hoặc tủ điện, đảm bảo đầu Line (nguồn vào) ở phía trên và đầu Load (tải ra) ở phía dưới để đảm bảo đúng chiều hoạt động của thiết bị. Khi lắp đặt vào thanh ray, móc phần ngàm cố định phía trên của CB vào thanh ray trước, sau đó nhấn phần dưới vào cho đến khi nghe tiếng "tách" để đảm bảo CB đã được cố định chắc chắn. Nếu lắp trực tiếp vào tủ điện, sử dụng vít để bắt chặt CB, tránh lỏng lẻo trong quá trình sử dụng.
Bước 4: Đấu dây pha - dây trung tính
Việc đấu nối chính xác dây pha (L) và dây trung tính (N) vào cầu dao chống giật (CB) là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống điện. Dưới đây là hướng dẫn lắp CB chống giật chi tiết cho CB 2 cực và CB 4 cực:
4.1. Đấu dây cho CB 2 cực (1 pha)
CB 2 cực thường được sử dụng trong hệ thống điện 1 pha, bao gồm dây pha (L) và dây trung tính (N).

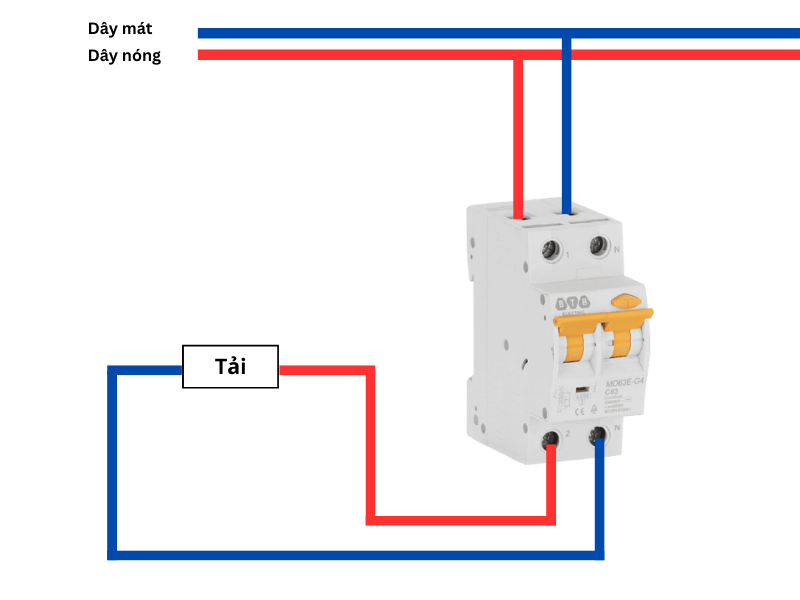

Sơ đồ đấu aptomat chống giật 2 cực:
Hướng dẫn đấu nối:
- Bước 1: Xác định đầu vào và đầu ra của CB. Thông thường, đầu vào (Line) sẽ ở phía trên và đầu ra (Load) ở phía dưới.
- Bước 2: Đấu dây pha (L) của nguồn điện vào cọc L (Line) ở đầu vào của CB.
- Bước 3: Đấu dây trung tính (N) của nguồn điện vào cọc N (Neutral) ở đầu vào của CB.
- Bước 4: Từ đầu ra của CB, đấu dây pha (L) và dây trung tính (N) đến tải (thiết bị điện).
Lưu ý: Đảm bảo đấu đúng dây pha và dây trung tính vào các cọc tương ứng. Nếu đấu sai, CB có thể không hoạt động đúng chức năng, dẫn đến nguy cơ chập cháy hoặc không bảo vệ được khi xảy ra sự cố.
4.2. Đấu dây cho CB 4 cực (3 pha)
CB 4 cực được sử dụng trong hệ thống điện 3 pha 4 dây, bao gồm ba dây pha (L1, L2, L3) và một dây trung tính (N).

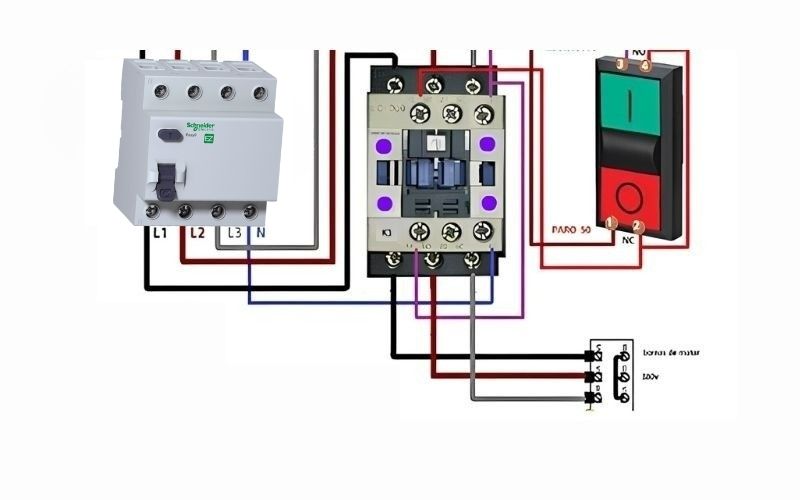

Sơ đồ đấu aptomat chống giật 4 cực
Hướng dẫn đấu nối:
- Bước 1: Xác định đầu vào và đầu ra của CB. Thông thường, đầu vào (Line) sẽ ở phía trên và đầu ra (Load) ở phía dưới.
- Bước 2: Đấu ba dây pha L1, L2, L3 của nguồn điện vào các cọc tương ứng (L1, L2, L3) ở đầu vào của CB.
- Bước 3: Đấu dây trung tính (N) của nguồn điện vào cọc N ở đầu vào của CB.
- Bước 4: Từ đầu ra của CB, đấu ba dây pha và dây trung tính đến tải (thiết bị điện 3 pha).
Lưu ý: Đảm bảo đấu đúng thứ tự các dây pha và dây trung tính vào các cọc tương ứng. Sai thứ tự hoặc đấu nhầm có thể gây hỏng hóc thiết bị, chập cháy hoặc nguy hiểm cho người sử dụng.
Nếu đấu sai dây pha (L) và dây trung tính (N), CB có thể không hoạt động đúng, dẫn đến nguy cơ điện giật, chập cháy hoặc thiết bị không được bảo vệ khi xảy ra sự cố rò điện. Đối với hệ thống 3 pha, đấu nhầm thứ tự pha có thể gây hư hỏng động cơ, thiết bị hoạt động không ổn định hoặc ngừng hoạt động hoàn toàn.
Bước 5: Kiểm tra CB chống giật và đóng điện
Sau khi đấu nối lắp aptomat chống giật, cần kiểm tra lại vị trí bắt vít và các cực đấu dây để đảm bảo chắc chắn, tránh lỏng lẻo gây nguy hiểm. Tiếp theo, vệ sinh vị trí lắp đặt để loại bỏ bụi bẩn hoặc vật cản có thể ảnh hưởng đến hoạt động của thiết bị.

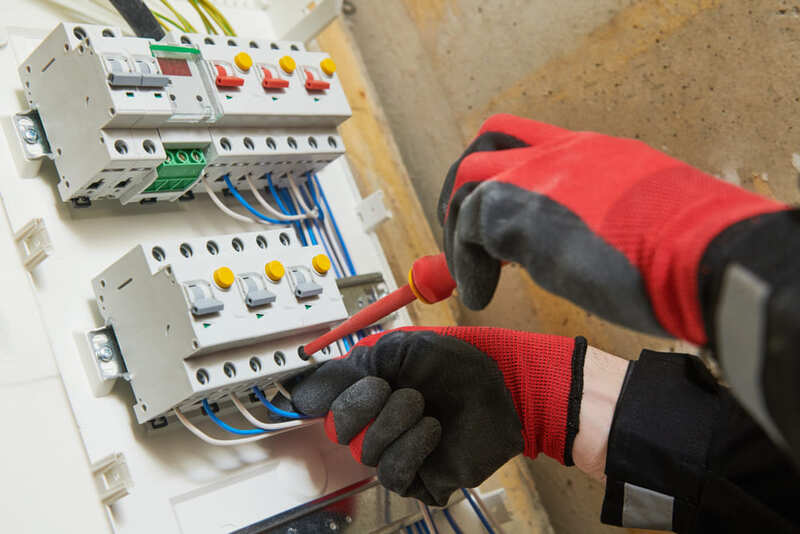

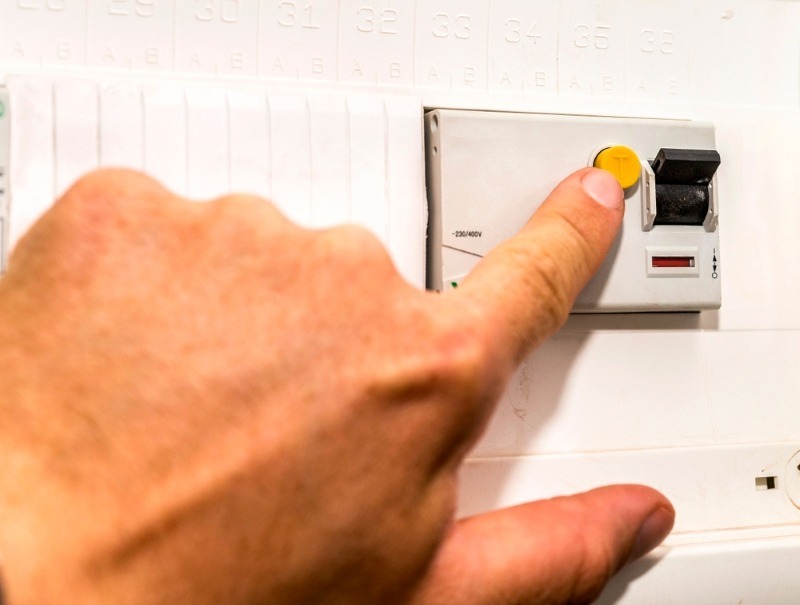

Sau khi kiểm tra xong, tiến hành đóng điện và nhấn nút Test trên CB để kiểm tra khả năng ngắt mạch khi xảy ra sự cố. Nếu CB tự động ngắt khi nhấn nút Test, nghĩa là thiết bị vẫn hoạt động tốt. Để đảm bảo an toàn lâu dài, người dùng nên thực hiện thao tác này ít nhất 1 lần/tháng nhằm phát hiện sớm các lỗi hỏng hóc do môi trường hoặc sử dụng lâu ngày.
Có thể bạn quan tâm: Hướng dẫn test CB chống giật đơn giản ngay tại nhà
Cách đấu aptomat chống giật đúng kỹ thuật không chỉ giúp bảo vệ hệ thống điện mà còn đảm bảo an toàn cho người sử dụng. Để tránh các sự cố nguy hiểm, hãy kiểm tra kỹ lưỡng trước khi đóng điện và thường xuyên test CB chống giật định kỳ. Nếu bạn muốn tìm hiểu chi tiết hơn về chủ đề này, đừng bỏ lỡ những bài viết tiếp theo của Etinco tại: https://etinco.vn/tin-tuc/kien-thuc/kien-thuc-cb/
